Cota
Cota coloca una línea de cota en la planta con tres clics: los dos puntos que mide y luego dónde queda la línea. Su valor siempre se mide a partir de los puntos, nunca se escribe.
Qué es
Cota agrega una cota propia a la planta, además de las que la planta dibuja sola. Mide la distancia en línea recta entre dos puntos, sobre la línea que los une, y su línea queda a la distancia de ellos que usted indica con el tercer clic. El valor se mide, nunca se escribe: lee los puntos como están, en las unidades del proyecto.
La planta ya acota sola las fachadas y los vanos. Use esta herramienta para lo que quiera mostrar además de eso.
Cuándo usarlo
- Para mostrar un espacio libre, el ancho de un espacio o la distancia entre dos elementos que las cotas automáticas no muestran.
- Para acotar algo en ángulo, sobre la línea que mide.
Los pasos
Tome la herramienta. Presione
D, o haga clic en el botón Cota. La barra de estado le indica que haga clic en el primer punto, en el segundo y luego donde va la línea, y que Esc cancela.

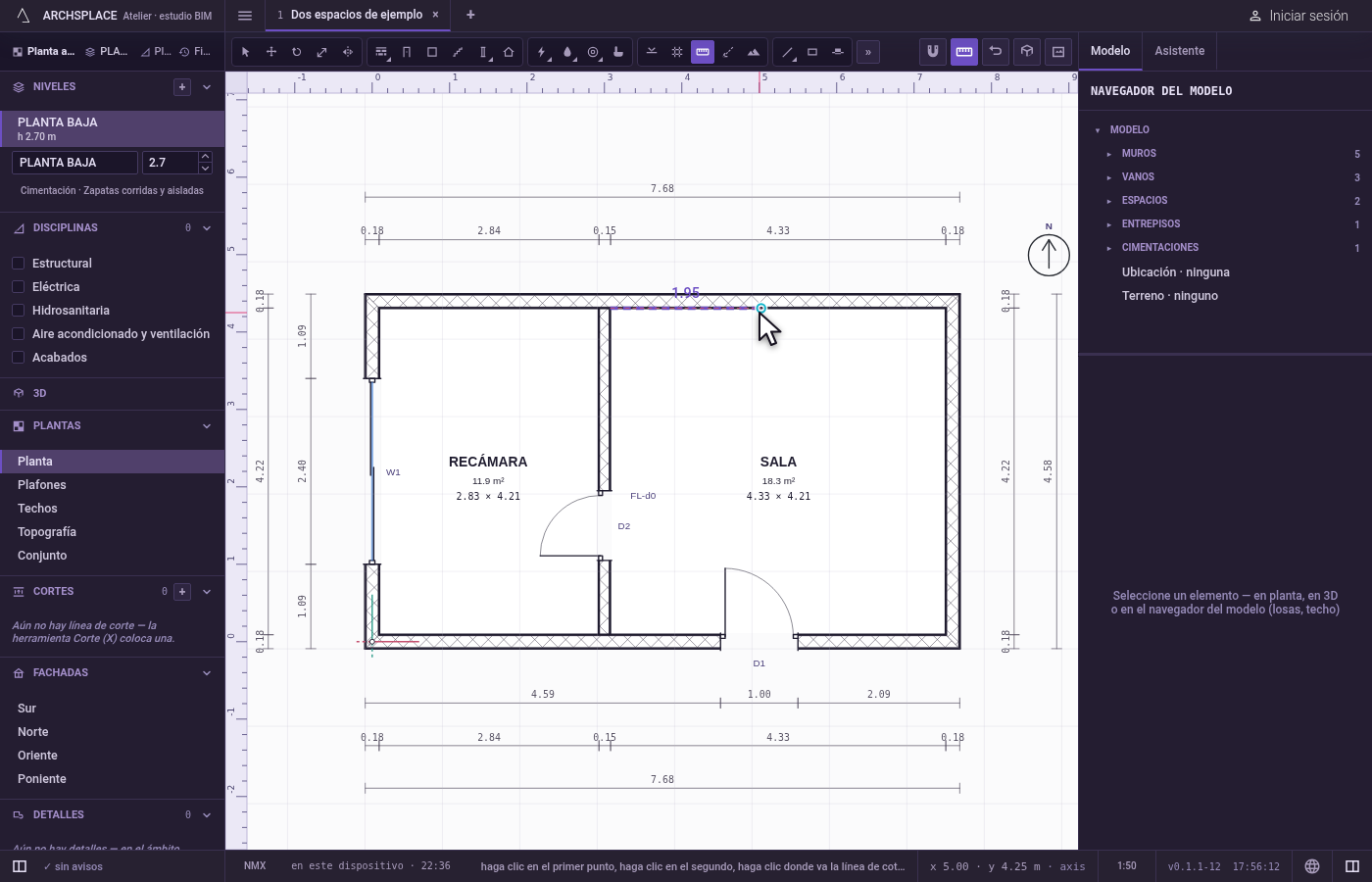

Haga clic en el primer punto. El imán fija el clic en la esquina de un muro, un punto medio, la jamba de un vano u otro punto a su alcance, así que la cota mide exactamente ese punto.
Haga clic en el segundo punto. Los dos puntos deben estar separados más que el alcance del imán.

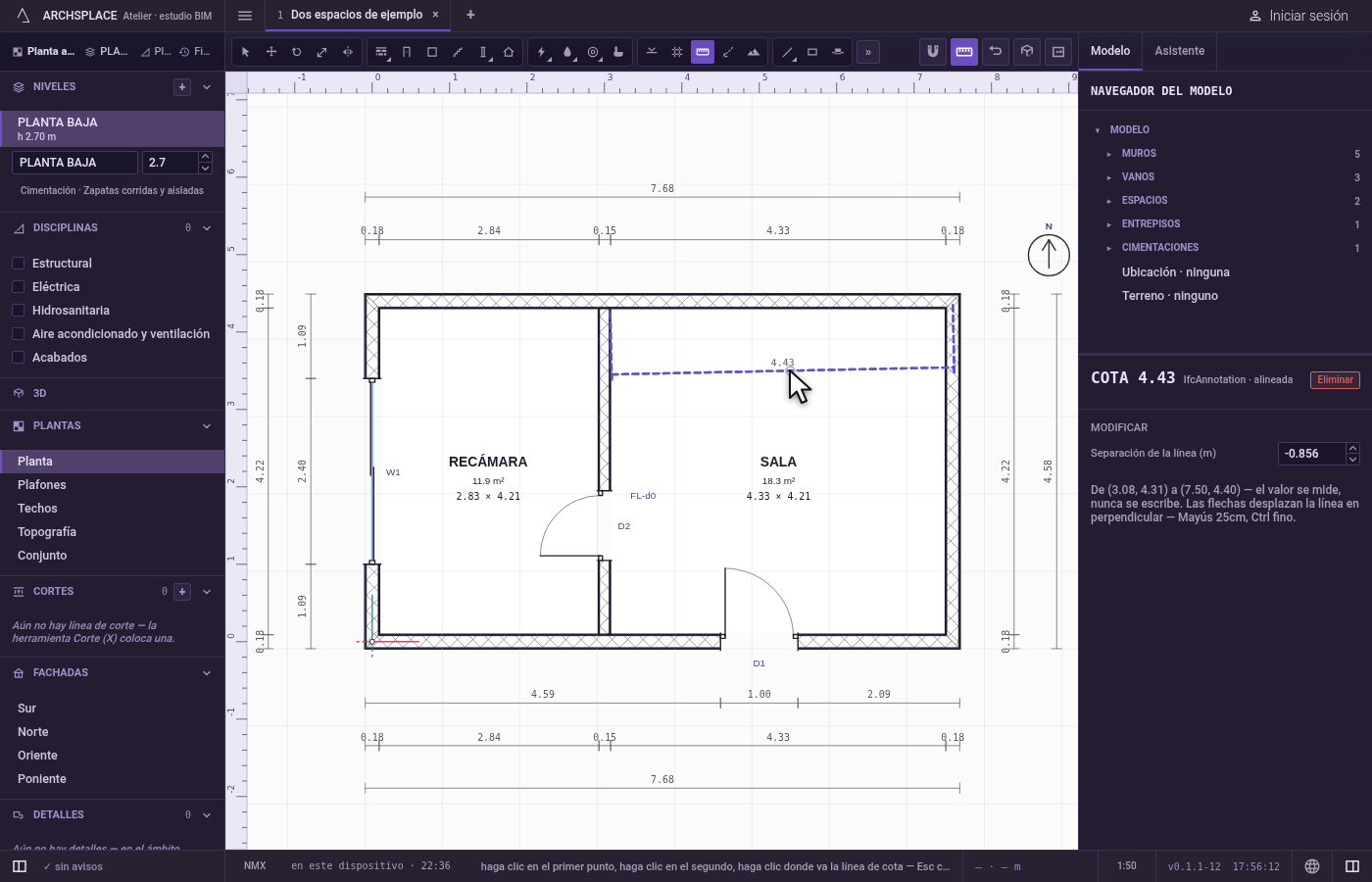

Haga clic donde va la línea. La cota sigue al cursor, con sus líneas de extensión y su valor, a la distancia de los dos puntos donde está el cursor. Haga clic para colocarla. La cota queda seleccionada y su panel se abre en su separación; la herramienta sigue en la mano para la siguiente.
Qué rechaza
- Un valor escrito. Una cota no tiene un valor propio que escribir.
- Dos puntos en uno. Un segundo clic al alcance del imán desde el primero se ignora.
- Mover sus puntos. Mover y Copiar rechazan una cota: mide dos puntos. Deslice su línea con las flechas del teclado o con su panel, o elimínela y coloque otra.
Qué escribe en el contrato
Un registro nuevo al final de la lista de cotas del proyecto, como un solo paso que un solo deshacer revierte: el nivel, los dos puntos al milímetro y la separación, con signo, de la línea respecto a ellos. El valor nunca se escribe: se mide cada vez que se dibuja la planta.
Conceptos
Preguntas frecuentes
¿Puedo escribir el valor de una cota?
No. Una cota mide los dos puntos donde se colocó, así que siempre dice la verdad. Para cambiar el número, mueva lo que mide.
¿Cómo alejo una línea de cota del muro?
Seleccione la cota: escriba su Separación de la línea en su panel, o deslice la línea con las flechas del teclado (Mayús para pasos de 25 cm, Ctrl para pasos más finos).
