Columna de instalaciones
Columna de instalaciones coloca con un solo clic una columna vertical que atraviesa todos los niveles: una alimentación de agua fría y caliente, o una bajada pluvial. Sus sistemas se eligen junto a las herramientas antes del clic.
Qué es
Una columna de instalaciones es una columna vertical que atraviesa todos los niveles del proyecto. Su herramienta coloca una con un solo clic. La lista junto a las herramientas elige lo que lleva: la alimentación de agua fría y caliente juntas, o el agua pluvial. La columna que lleva el agua residual también es una columna de instalaciones, pero tiene su propia herramienta, Bajada de aguas negras.
Cuándo usarlo
- Para subir la alimentación de agua por los pisos de un edificio.
- Para colocar una bajada pluvial que baje el agua de lluvia del techo.
Los pasos

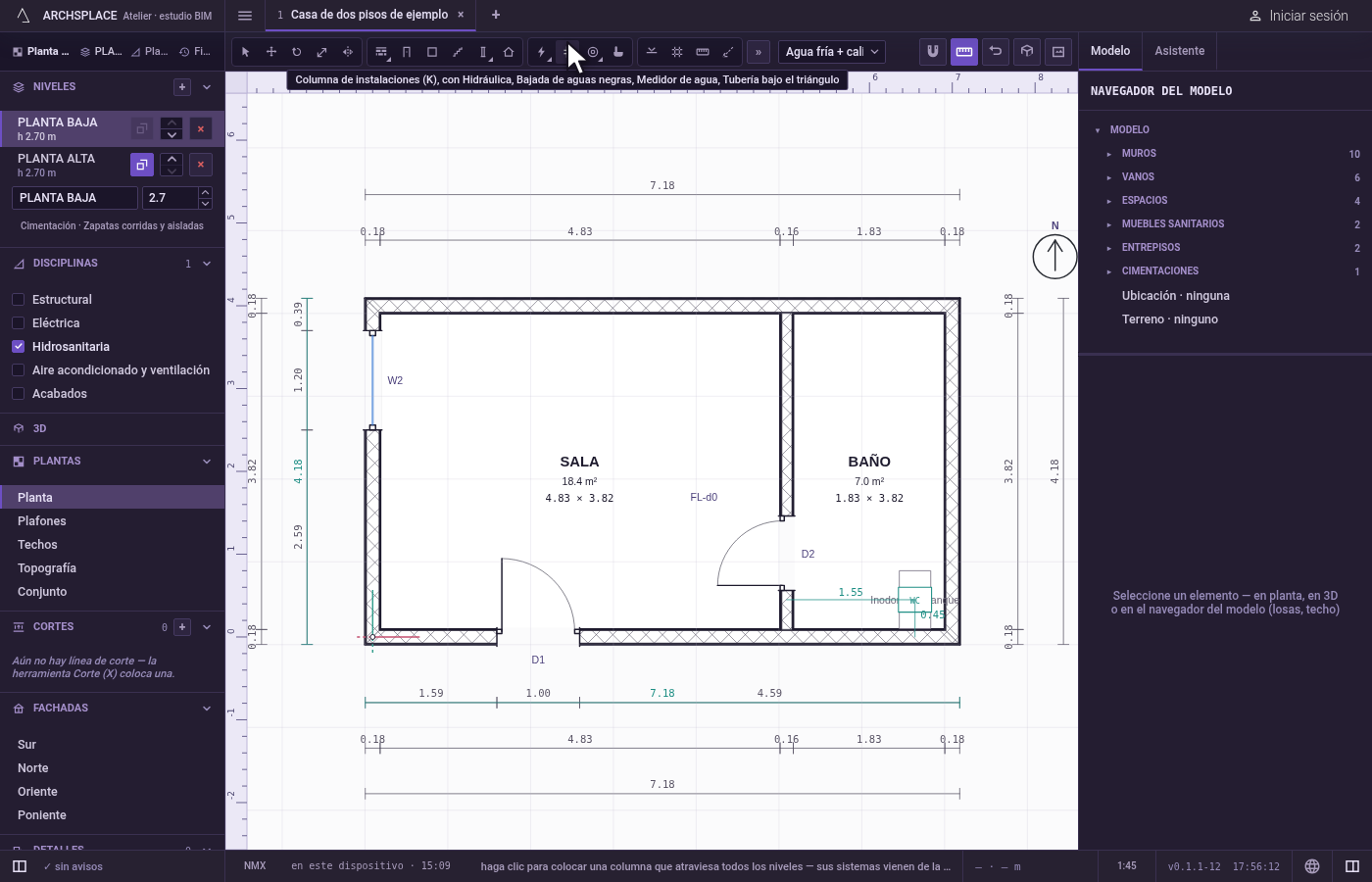

Tome la herramienta. Presione
K, o elíjala en la barra de herramientas, donde comparte un botón con las demás herramientas hidrosanitarias. La barra de estado le indica que haga clic para colocar una columna que atraviesa todos los niveles, con sus sistemas tomados de la lista.

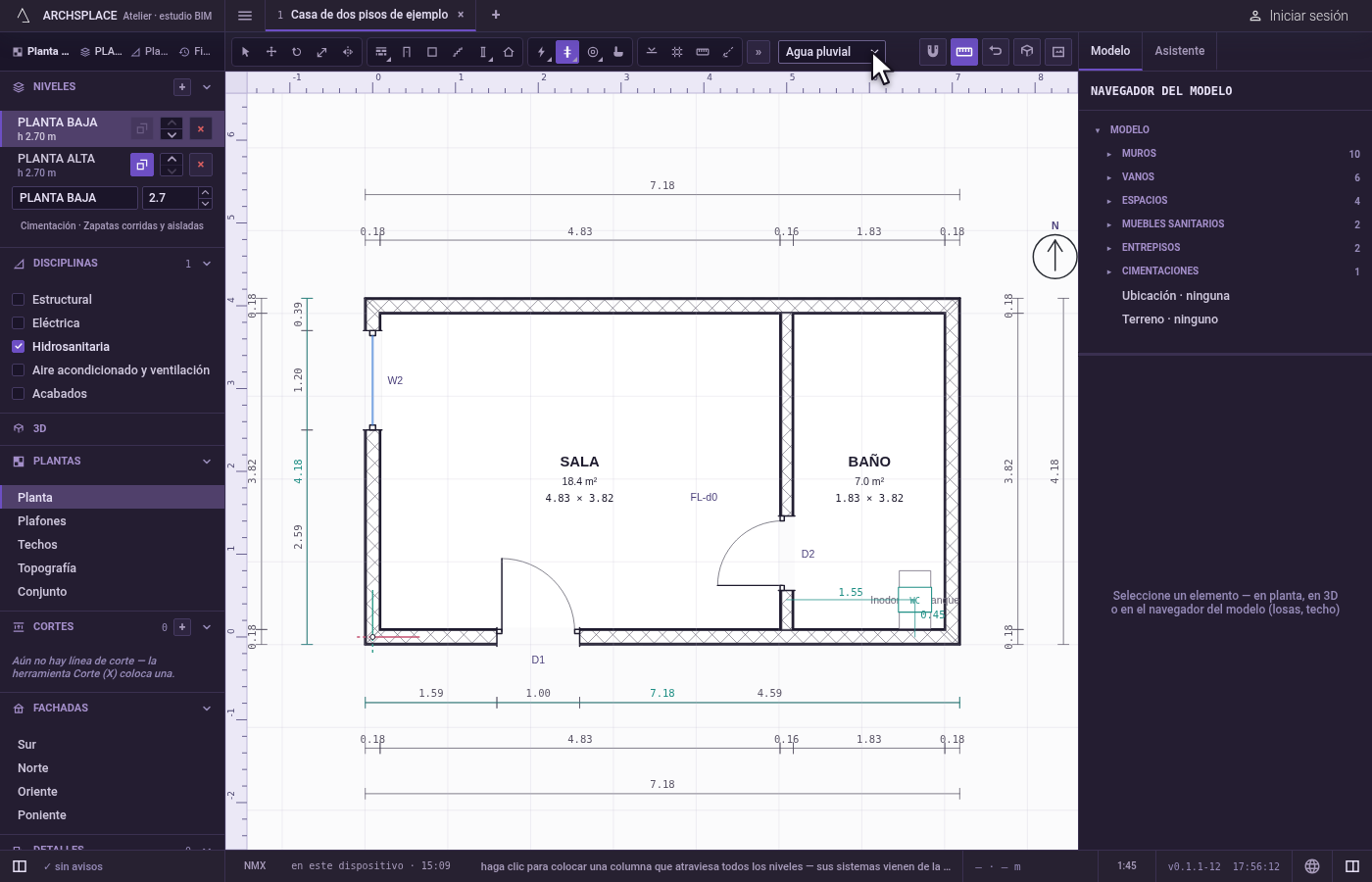

Elija lo que lleva. Elija Agua fría + caliente o Agua pluvial en la lista junto a las herramientas.

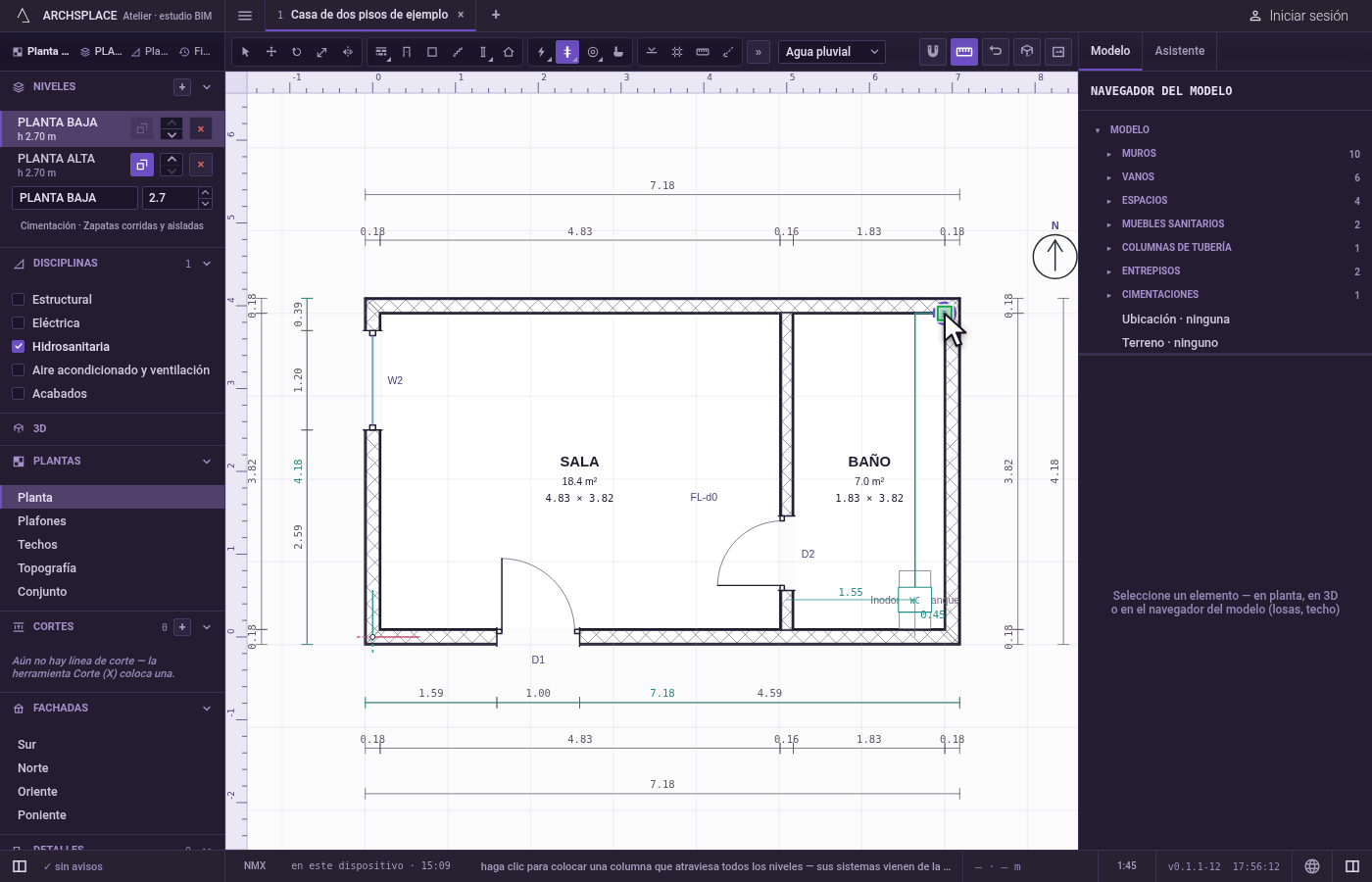

Haga clic donde va. El imán fija el clic en el punto más cercano a su alcance, como la esquina de un muro. La columna se coloca ahí, a través de todos los niveles. Cada clic coloca otra.
Qué rechaza
- Nada en el momento del clic. Una columna se coloca donde usted haga clic. El proyecto avisa en su panel cuando queda dentro de una columna estructural, una trabe o un vano.
Qué escribe en el contrato
Un registro nuevo al final de la lista de columnas de instalaciones del proyecto, como un solo paso que un solo deshacer revierte: su punto en metros, los sistemas que lleva (agua fría y caliente, o agua pluvial) y la fase en la que dibuja la vista. No nombra ningún nivel, porque atraviesa todos.
Conceptos
Relacionado
Preguntas frecuentes
¿La bajada de aguas negras también es una columna de instalaciones?
Sí, una columna que lleva aguas negras, pero tiene su propia herramienta: Bajada de aguas negras. La herramienta Columna de instalaciones se queda con la alimentación y el agua pluvial.
¿Coloco una columna en cada nivel?
No. Una sola columna atraviesa todos los niveles del proyecto desde el punto donde hace clic.
