Círculo
La herramienta Círculo dibuja un círculo completo en la vista 3D a partir de su centro y su radio, sobre el plano bajo el puntero. El círculo cierra en un plano, así que es una cara redonda de inmediato, y sigue siendo una sola curva verdadera se use como se use.
Qué es
La herramienta Círculo dibuja un círculo con dos clics: su centro y luego un punto en el radio. El círculo se apoya en un plano. Antes del primer clic, el estudio muestra ese plano bajo el puntero como una retícula tenue: la cara bajo el puntero, o el suelo cuando no hay ninguna. Las flechas lo giran.
El círculo se guarda como cuatro cuartos de arco, así que es un círculo verdadero en el proyecto. Se dibuja con segmentos finos, nunca de más de cinco grados, para poder encontrar y jalar su cara, pero borrar, tomar o desfasar cualquier parte de él toma el círculo completo. Jalado hasta formar un volumen, sus costados se leen como una sola superficie lisa.
Cuándo usarlo
- Para dibujar un desplante redondo y jalarlo hasta formar una columna o un cilindro con Empujar/Jalar.
- Para dibujar una abertura redonda sobre una cara y empujarla hasta atravesarla.
- Para dibujar un perfil redondo para Sígueme.
Los pasos

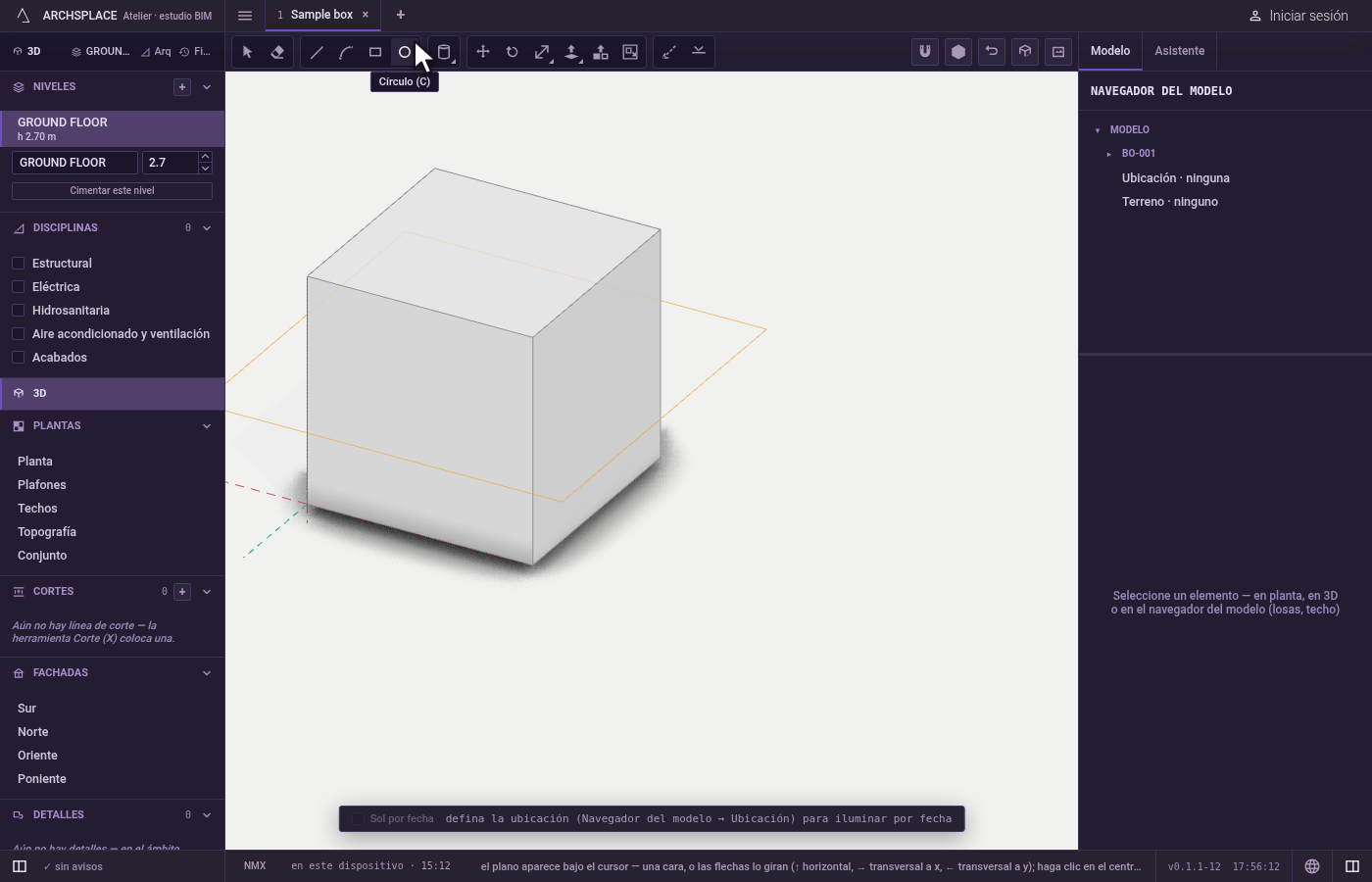

Tome la herramienta. Presione
C, o haga clic en Círculo entre las herramientas de dibujo.

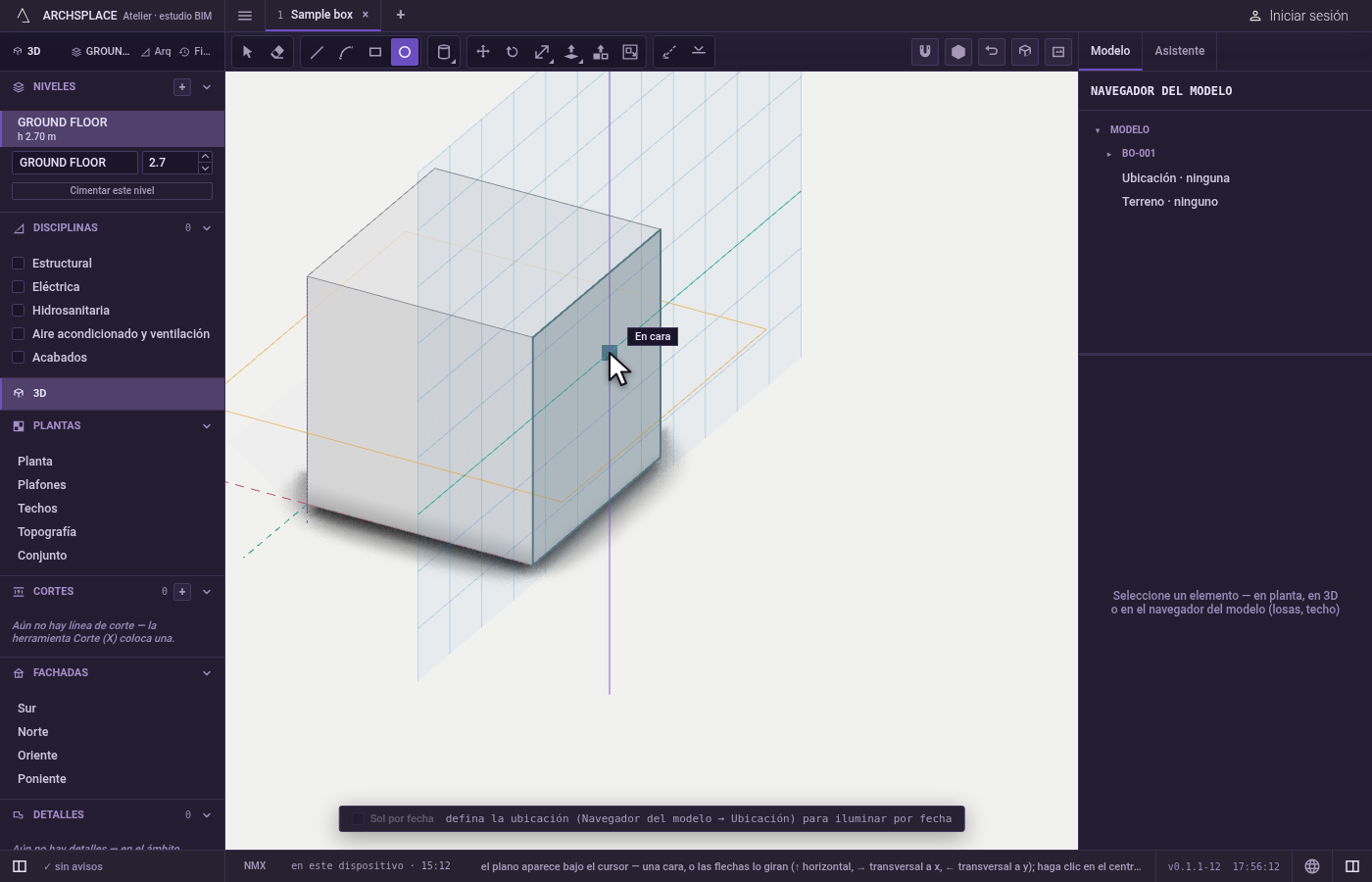

Elija el plano. Pase sobre una cara para dibujar en ella, o sobre el espacio vacío para el suelo. Antes del primer clic,
↑pone el plano horizontal,→lo para transversal a x,←lo para transversal a y, y↓regresa a la cara bajo el puntero.
Haga clic en el centro. El plano queda fijo por ese punto; el marcador muestra lo que toma el clic.

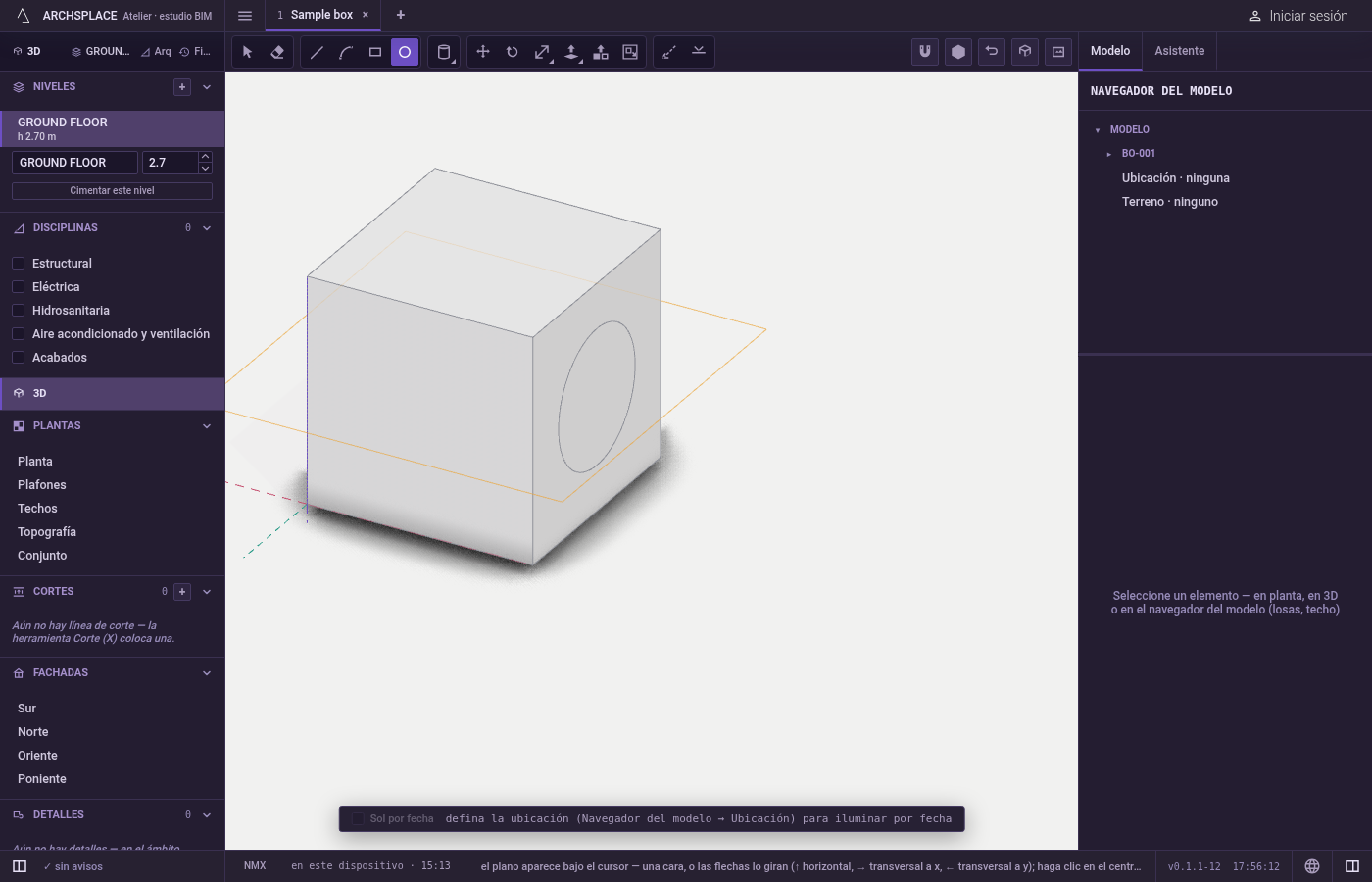

Defina el radio. Aléjese del centro: el círculo lo sigue y la lectura da su radio. Haga clic, o escriba el radio y presione
Enter.

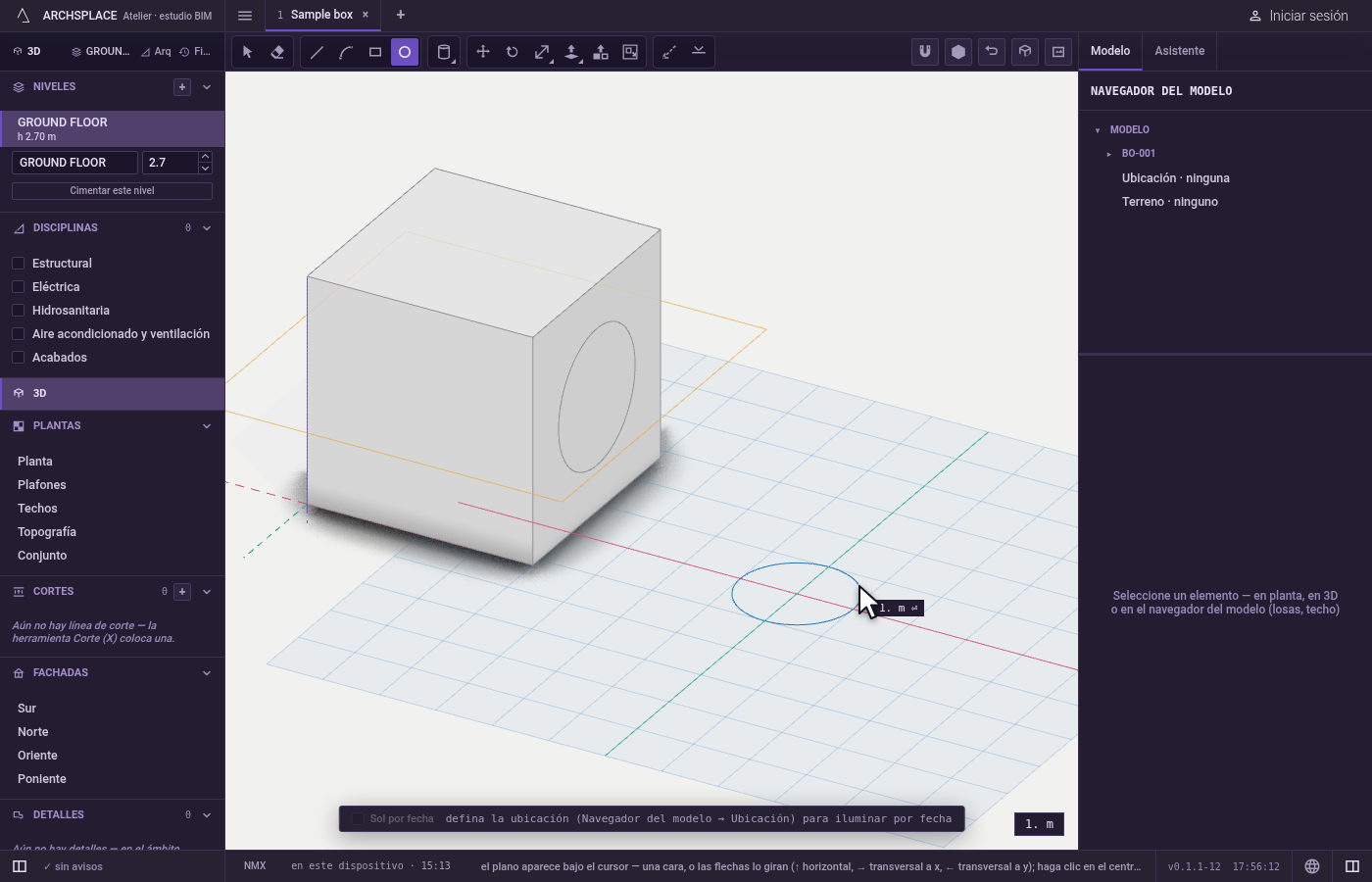

Dibuje el siguiente. La herramienta sigue en la mano.
Escdescarta un círculo en curso; la barra espaciadora regresa a Seleccionar.
Qué rechaza
- Un punto fuera de su plano. Una vez marcado el centro, el radio se lee sobre el plano que fijó.
- Un radio escrito de cero. No se dibuja nada; escriba una longitud y presione
Enter.
Qué escribe en el contrato
El círculo se agrega a la geometría dibujada del modelo, o del componente que tiene abierto, como cuatro cuartos de arco hechos de segmentos finos, en un solo paso que se puede deshacer. Donde cruza otras líneas, se parten entre sí, el círculo cerrado se encuentra como una cara, y un círculo dibujado sobre la cara de un sólido lo toma ese sólido, que recorta ahí una cara redonda propia.
Relacionado
Preguntas frecuentes
¿Cómo le doy a un círculo un radio exacto?
Haga clic en el centro, escriba el radio y presione Enter. La coma o el punto sirven como separador decimal, así que 1,5 y 1.5 son ambos un radio de 1.5.
¿El círculo es un círculo real o un polígono?
Un círculo real: se guarda como cuatro cuartos de arco. Se dibuja con segmentos finos para poder encontrar y jalar su cara, pero un clic en cualquier parte de él toma todo el círculo, y jalado hasta formar un volumen sus costados se leen como una sola superficie lisa.
¿Cómo dibujo un círculo en un muro?
Pase sobre la cara del muro: el plano bajo el puntero se apoya en ella. Luego haga clic en el centro y en el radio. También puede poner el plano de pie con la flecha derecha o izquierda antes del primer clic.
