Paneles
Calco
Un calco es una imagen, en PNG, JPEG o WebP, colocada bajo la planta de un nivel para dibujar encima, una por nivel. Su ancho, su opacidad y su posición se ajustan en su panel, y nunca se imprime.
Qué es
Un calco es una imagen colocada bajo la planta de un nivel: un plano escaneado, la foto de un croquis, una captura de un mapa. Usted dibuja los muros encima, y la imagen se queda debajo de todo lo que dibuja la planta. Cada nivel admite un solo calco, e importar una imagen en un nivel reemplaza la que tenía.
La imagen se guarda dentro del proyecto, así que viaja con él. Llega con 15 m de ancho, semitransparente, con su esquina inferior izquierda en el origen de la planta. Su panel define su ancho, que la escala conservando sus proporciones, su opacidad y sus desplazamientos en x y en y, y la quita.
Cuándo usarlo
- Para volver a dibujar una planta vieja a partir de un escaneo.
- Para dibujar encima de un croquis de levantamiento o de una foto aérea del terreno.
- Para comparar una planta nueva con la existente.
Los pasos

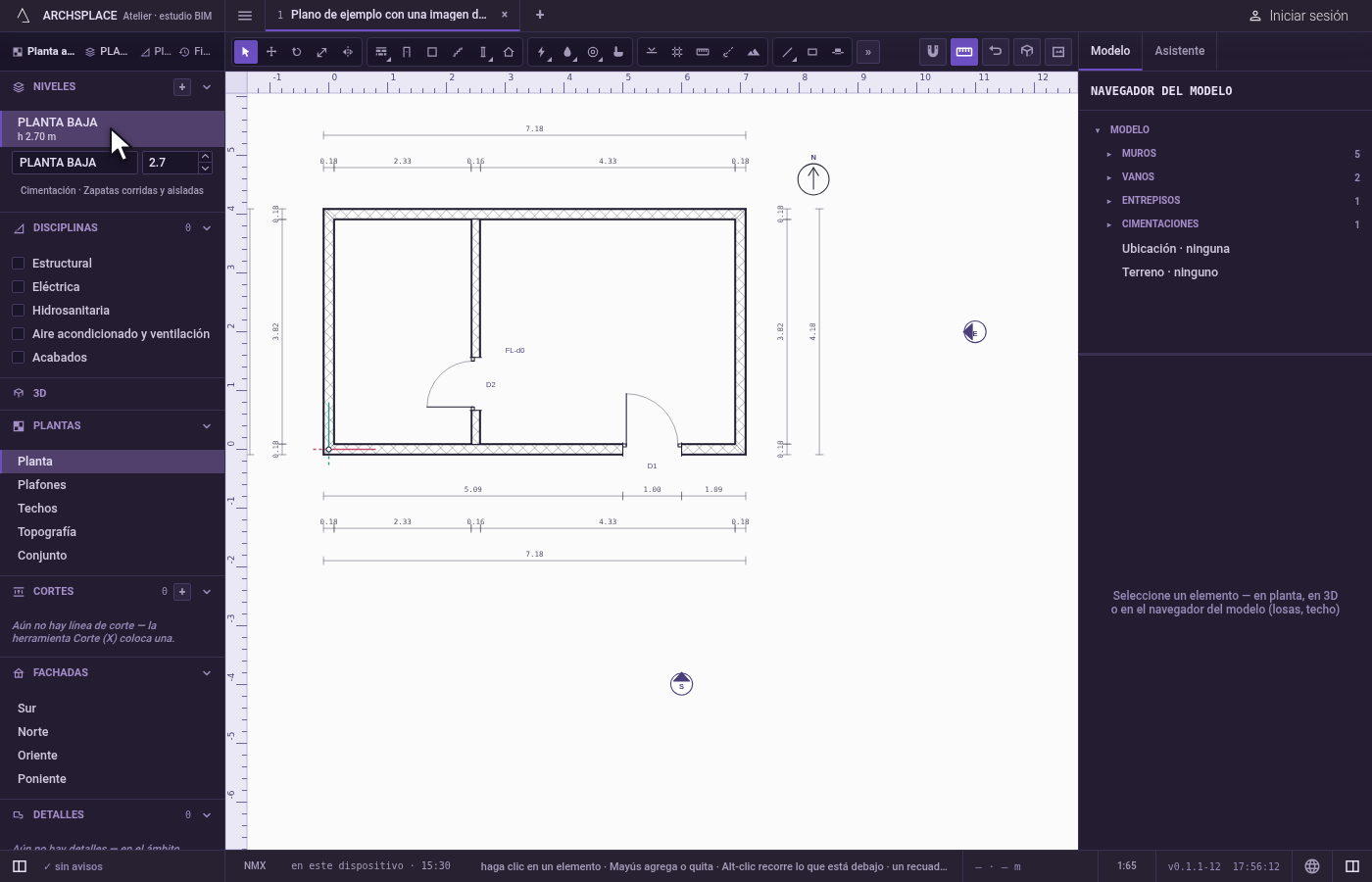

Abra el nivel. En la lista Niveles, abra el nivel al que pertenece la imagen.
Importe la imagen. Haga clic en el botón Calco de la barra de herramientas, o elija Archivo, Importar, Importar calco. Elija un archivo PNG, JPEG o WebP. La imagen aparece bajo la planta, con 15 m de ancho y semitransparente.
Selecciónela. Con Seleccionar, haga clic sobre la imagen donde no haya ningún elemento. Su panel se abre a la derecha.
Llévela a escala. Escriba su ancho en las unidades del proyecto. Compare una longitud que conozca en la imagen con un muro o una guía dibujados a esa longitud, y corrija el ancho hasta que coincidan.

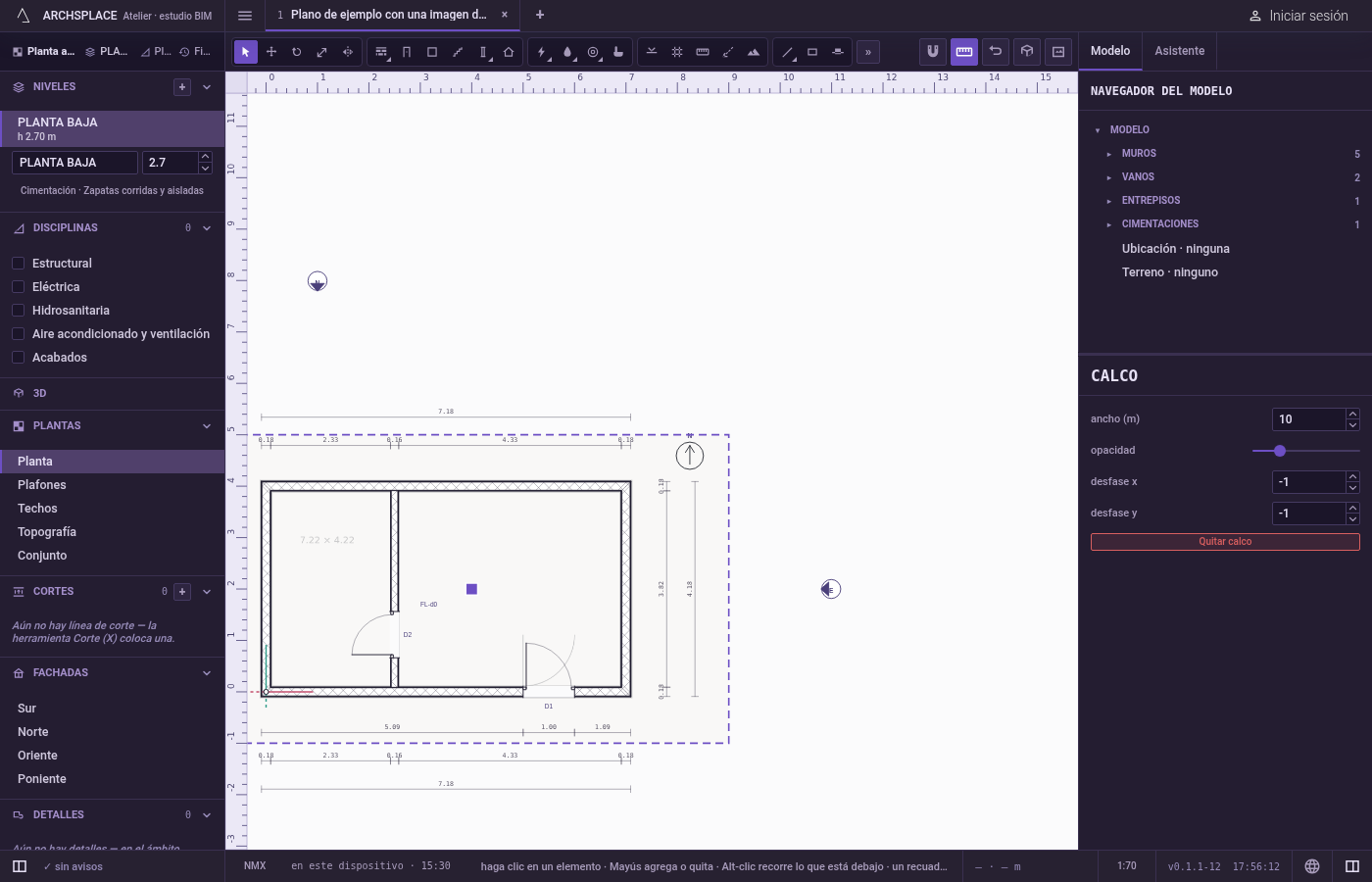

Póngala en su lugar. Arrastre el control cuadrado, desplácela con las flechas del teclado o escriba sus desplazamientos en x y en y, hasta que quede donde está el edificio. Baje su opacidad si tapa su dibujo.

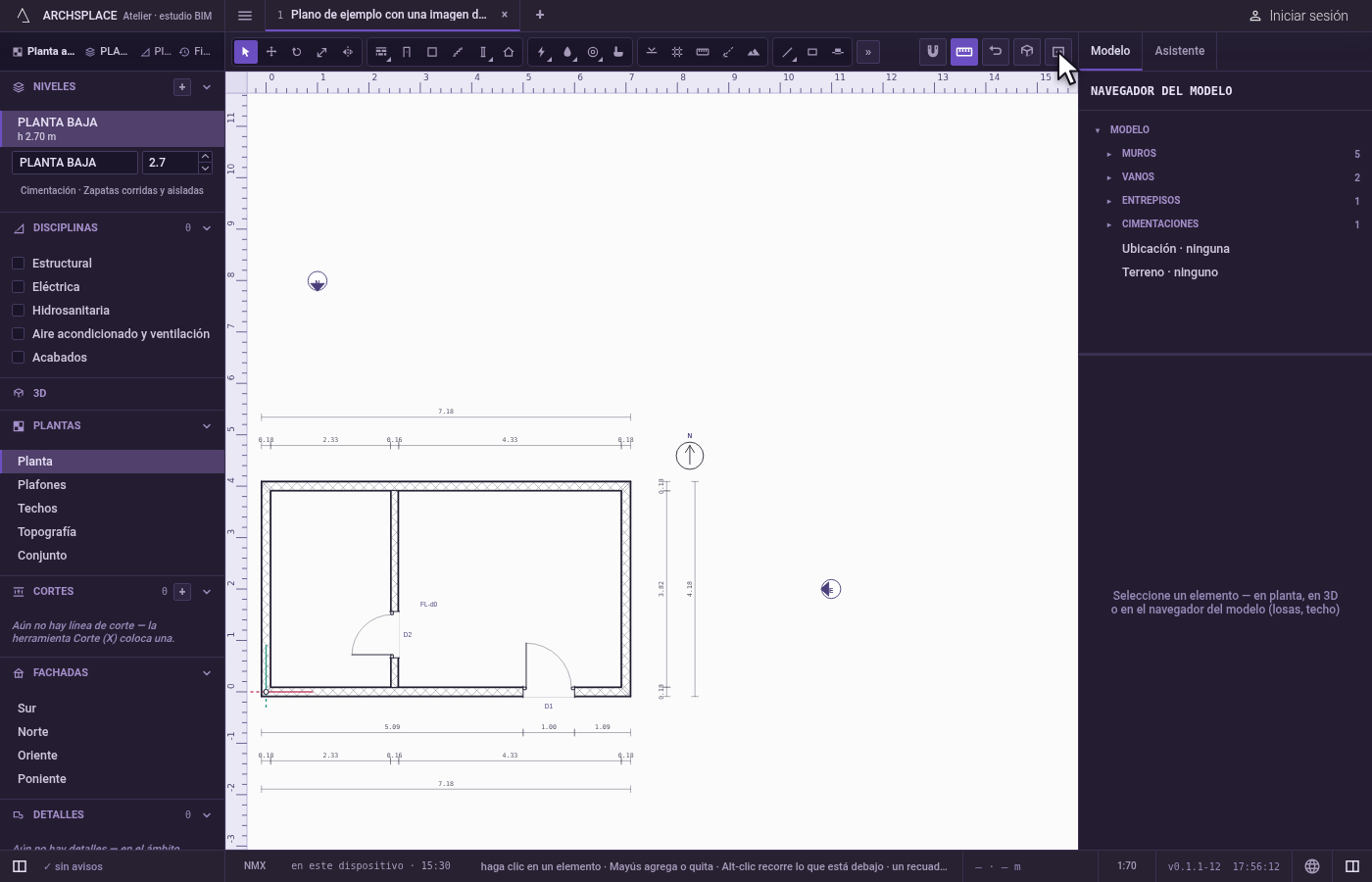

Quítela cuando termine. Quitar calco, en su panel, la retira del nivel.
Qué rechaza
- Una segunda imagen en el mismo nivel. Un nivel admite un solo calco; una importación nueva lo reemplaza.
- Otros tipos de archivo. Solo se ofrecen imágenes PNG, JPEG y WebP.
- Un recuadro, Eliminar o Mover. Un recuadro y Seleccionar todo nunca toman el calco, Eliminar lo rechaza y remite a Quitar calco en su panel, y Mover indica que se mueve con las flechas del teclado.
- Un ancho de cero. El ancho debe ser mayor que cero.
Qué escribe en el contrato
Importar agrega un registro de calco para el nivel, como un solo paso que un solo deshacer revierte: el nivel, la imagen misma, su tamaño en píxeles, su ancho en metros, su opacidad y su desplazamiento. Cada cambio en el panel es un paso más. Quitar calco saca el registro del proyecto. Una imagen grande hace un archivo de proyecto grande.
Preguntas frecuentes
¿Cómo llevo un plano escaneado a la escala correcta?
Seleccione el calco y escriba su ancho en las unidades del proyecto: la imagen se estira a ese ancho y conserva sus proporciones. Mida sobre ella una longitud conocida con una guía o un muro y ajuste el ancho hasta que coincidan.
¿Un nivel puede tener dos calcos?
No. Un nivel admite un solo calco. Importar otra imagen en el mismo nivel reemplaza la primera.
¿El calco aparece en mis planos?
No. El calco se queda en la pantalla, bajo la planta, para dibujar encima. No forma parte de los planos.
