Mueble sanitario
Mueble sanitario coloca un lavabo, un inodoro, una regadera, una tarja, una tina u otro mueble de su plantilla con un solo clic dentro de un espacio. Un mueble sanitario es arquitectura: la instalación empieza en sus propias salidas, colocadas con la herramienta Salida hidrosanitaria.
Qué es
Mueble sanitario coloca los muebles de baños, cocinas y cuartos de lavado. La lista junto a las herramientas ofrece los tipos de su plantilla; en un proyecto con la plantilla NMX, un inodoro con tanque, un lavabo, una regadera, una tina, una tarja, un lavadero, una lavadora, un lavavajillas y un calentador de depósito. Los componentes que usted haya hecho como muebles sanitarios, mobiliario o formas se suman a la misma lista.
Un mueble sanitario es arquitectura. Queda dentro de un espacio y se dibuja en todas las vistas, pero nunca se conecta a nada: la instalación empieza en sus salidas, el desagüe y la alimentación, que usted coloca con la herramienta Salida hidrosanitaria.
Cuándo usarlo
- Para amueblar un baño, una cocina o un cuarto de lavado en la planta.
- Para acomodar los muebles antes de colocar sus salidas hidrosanitarias.
Los pasos

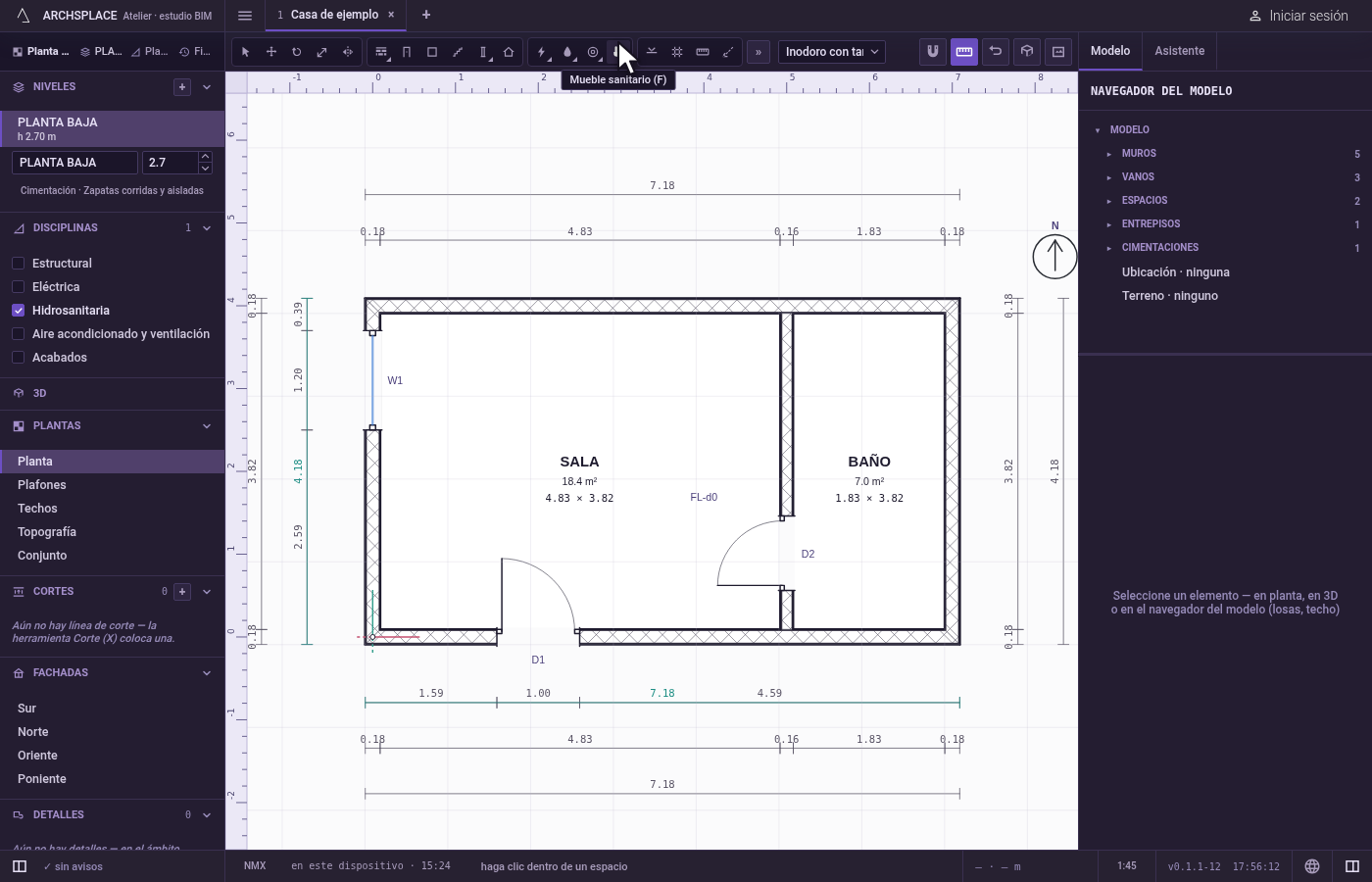

Tome la herramienta. Presione
F, o haga clic en el botón Mueble sanitario. La barra de estado le indica que haga clic dentro de un espacio.

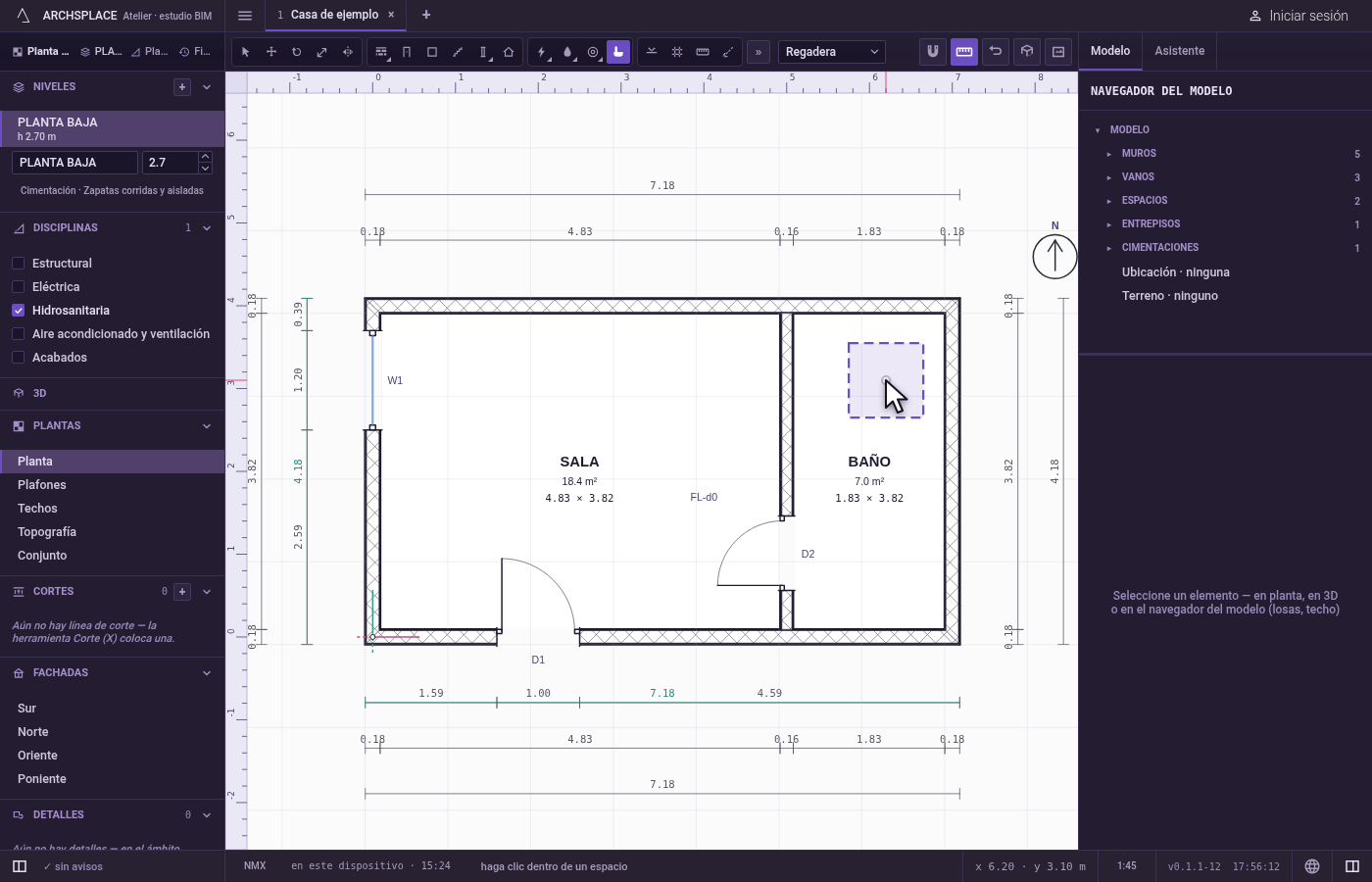

Elija el tipo. Elíjalo en la lista junto a las herramientas. La imagen fantasma bajo el cursor lo muestra.

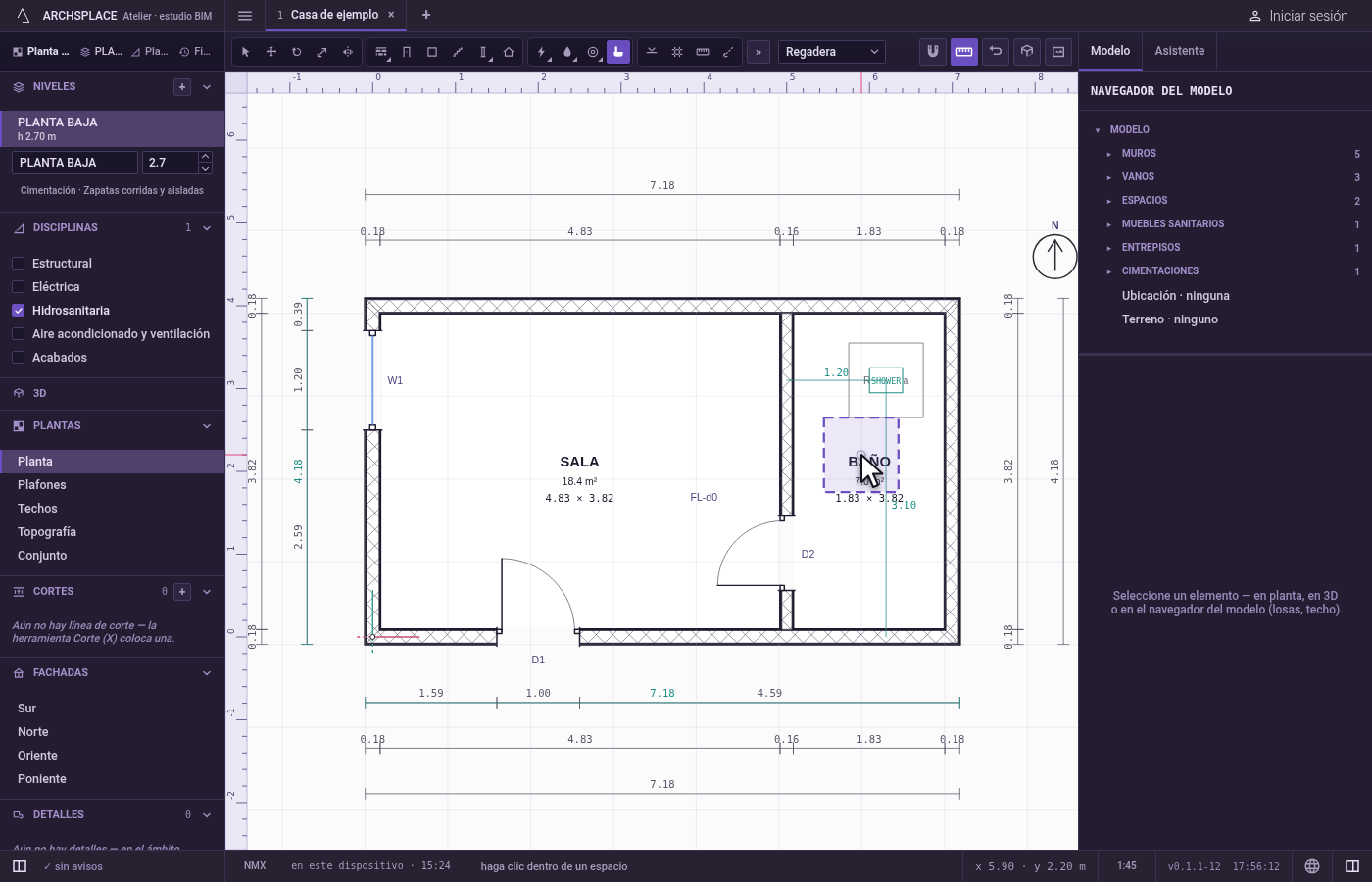

Haga clic dentro de un espacio. El mueble queda centrado donde hace clic, sobre el imán. Pertenece al espacio donde hizo clic. Cada clic coloca otro.
Gírelo en su panel. Seleccione el mueble con Seleccionar y escriba su rotación; el campo avanza de 15 en 15 grados. Girar también lo gira.
Qué rechaza
- Un clic fuera de un espacio. Fuera de todos los espacios que encierran los muros, un mensaje indica que un mueble sanitario queda en el espacio donde se coloca, y no se coloca nada.
Qué escribe en el contrato
Un registro nuevo al final de la lista de muebles sanitarios del proyecto, como un solo paso que un solo deshacer revierte: su tipo, el espacio donde queda, su punto en metros y la fase en la que dibuja la vista. La rotación se escribe cuando usted lo gira.
Conceptos
Relacionado
Preguntas frecuentes
¿Un mueble sanitario se conecta a la instalación?
No. Un mueble sanitario es arquitectura y nunca se conecta a nada. Coloque su desagüe y su salida de agua con la herramienta Salida hidrosanitaria, y el estudio traza sus tuberías.
¿Cómo giro un mueble para que mire hacia un muro?
Selecciónelo y escriba su rotación en su panel; el campo avanza de 15 en 15 grados. O gírelo con la herramienta Girar.
