Polilínea en el editor de piezas

Polilínea dibuja una cadena de segmentos rectos y arcos tangentes dentro de la pieza de un patrón como una sola junta, punto tras punto. A cambia a arcos, C cierra la cadena hasta su inicio, y Enter la termina como está.

Qué es

Polilínea dibuja varios segmentos seguidos como una sola junta: cada clic agrega un punto, y el segmento desde el último punto sigue al puntero. Los segmentos pueden ser rectos, o arcos que salen tangentes al segmento anterior, de modo que la cadena fluye sin quiebres. La cadena puede quedar abierta o cerrarse hasta su inicio. Toda la polilínea es una sola junta: se selecciona, se mueve y se borra completa, y Empalme o Chaflán pueden tratar todas sus esquinas a la vez.

Es la misma Polilínea de los demás editores del estudio, que aquí actúa sobre las juntas de la pieza.

Cuándo usarlo

Para dibujar un zigzag, una línea escalonada o un contorno de una sola vez.
Para dibujar una forma que combina tramos rectos y curvas suaves.
Para dibujar un contorno cerrado que después va a redondear o desfasar como uno solo.

Los pasos

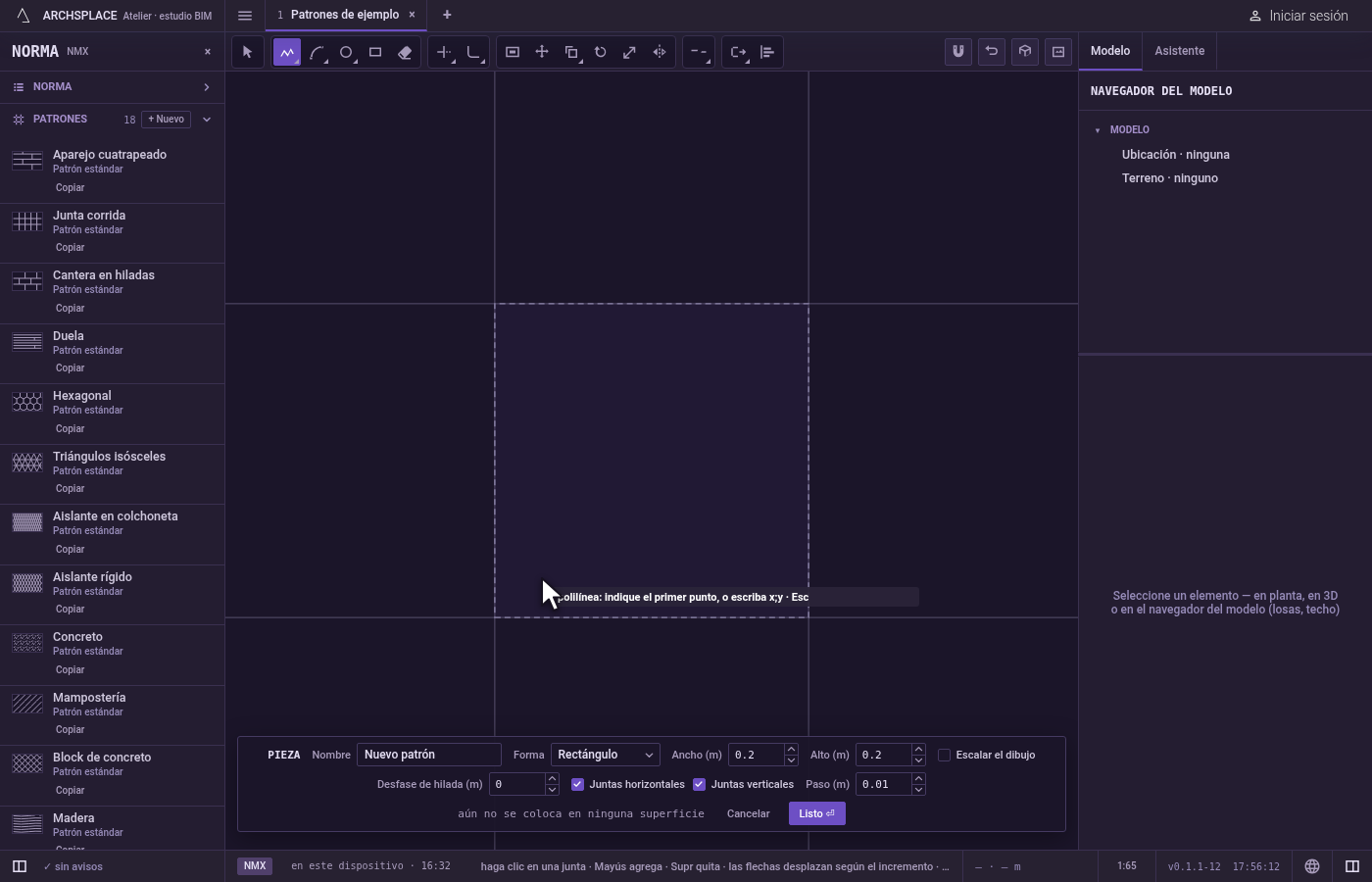

Tome la herramienta. Escriba P y luego L, una tras otra, o haga clic en Polilínea en la barra. Comparte su botón con Junta. La indicación pide el primer punto.

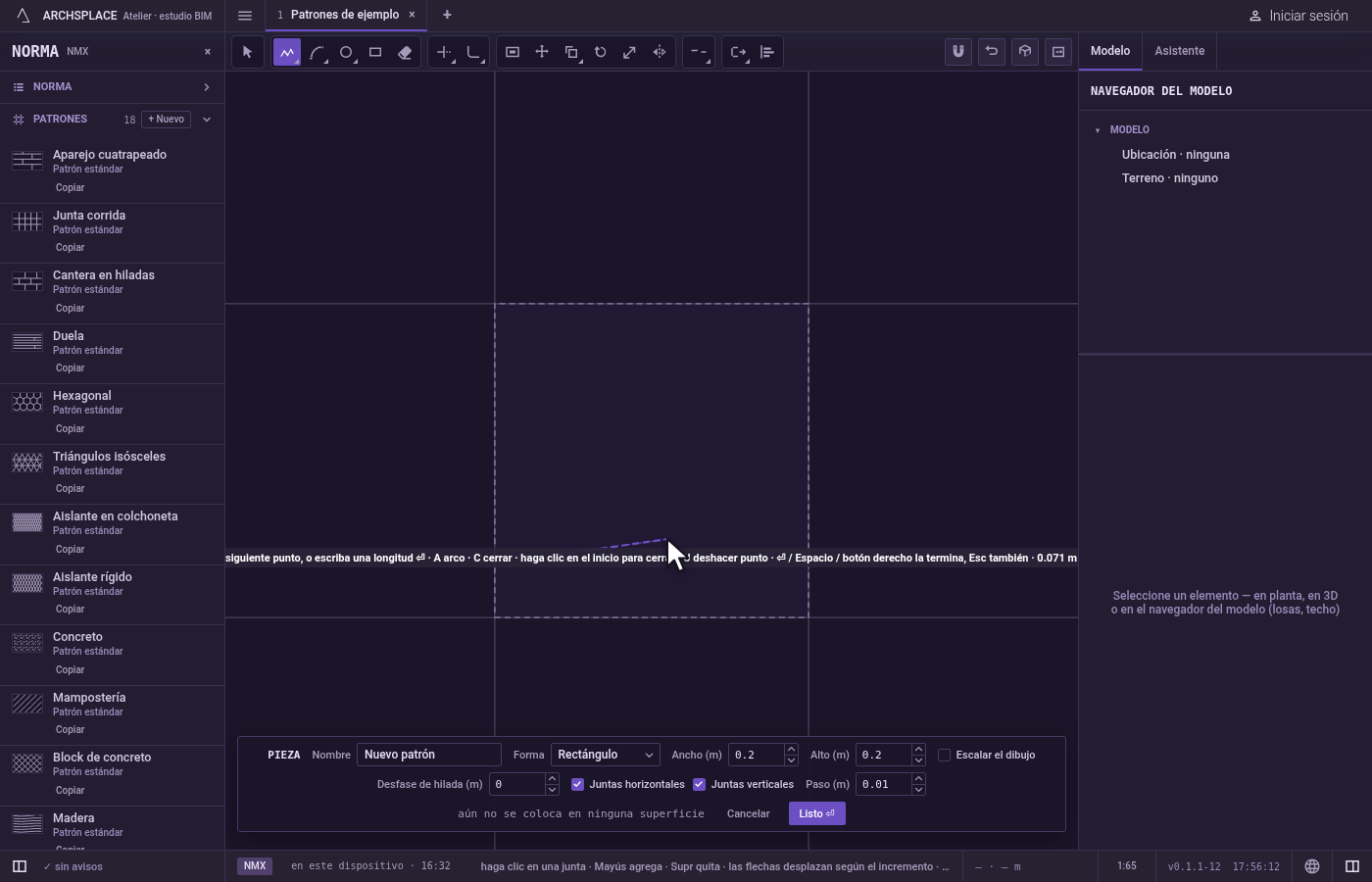

Coloque el primer punto. Haga clic dentro de la pieza, o escriba x;y y presione Enter, medido desde la esquina inferior izquierda de la pieza. Un clic fuera de la pieza cae en su borde más cercano.

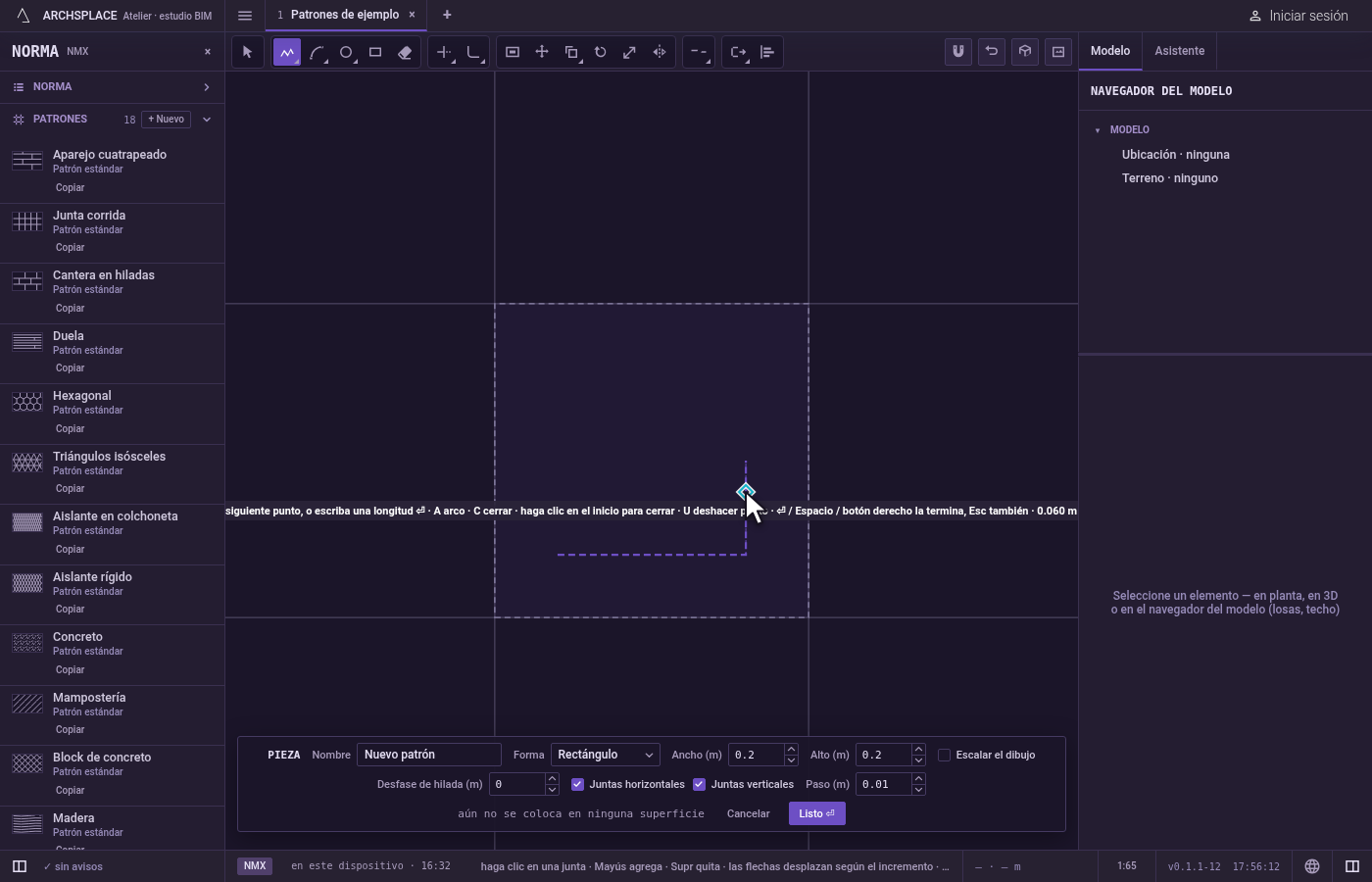

Agregue puntos. Haga clic en cada punto siguiente. El segmento sigue al puntero y la indicación muestra su longitud. Para ser exacto, escriba una longitud y presione Enter: el segmento mide eso en la dirección que indica el puntero. Un punto escrito como @dx;dy o @d<ángulo, medido desde el último punto, cae como lo haría un clic.

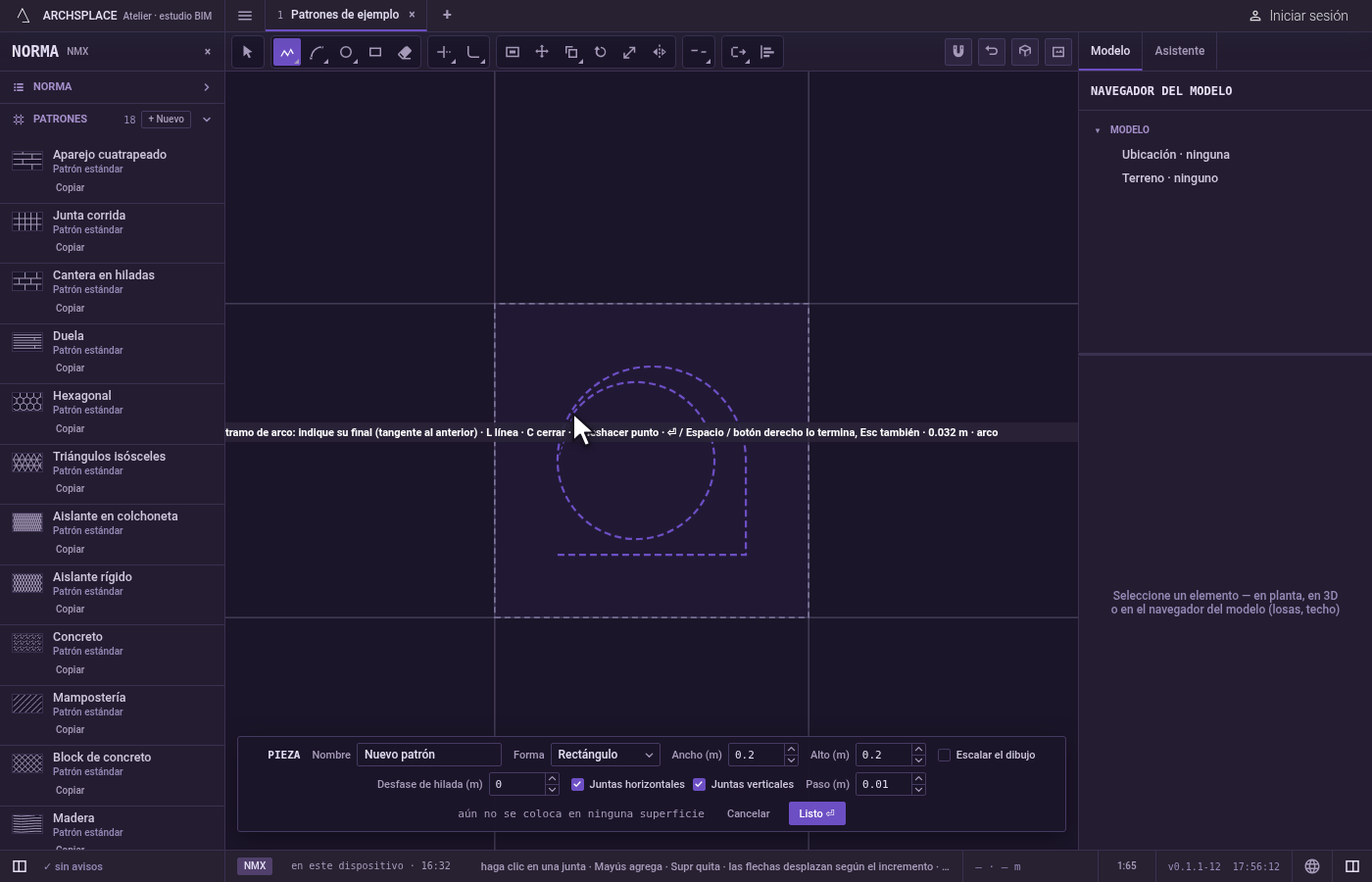

Cambie entre líneas y arcos. Presione A: los siguientes segmentos son arcos que salen tangentes al último, y la indicación muestra arco. Presione L para regresar a segmentos rectos.

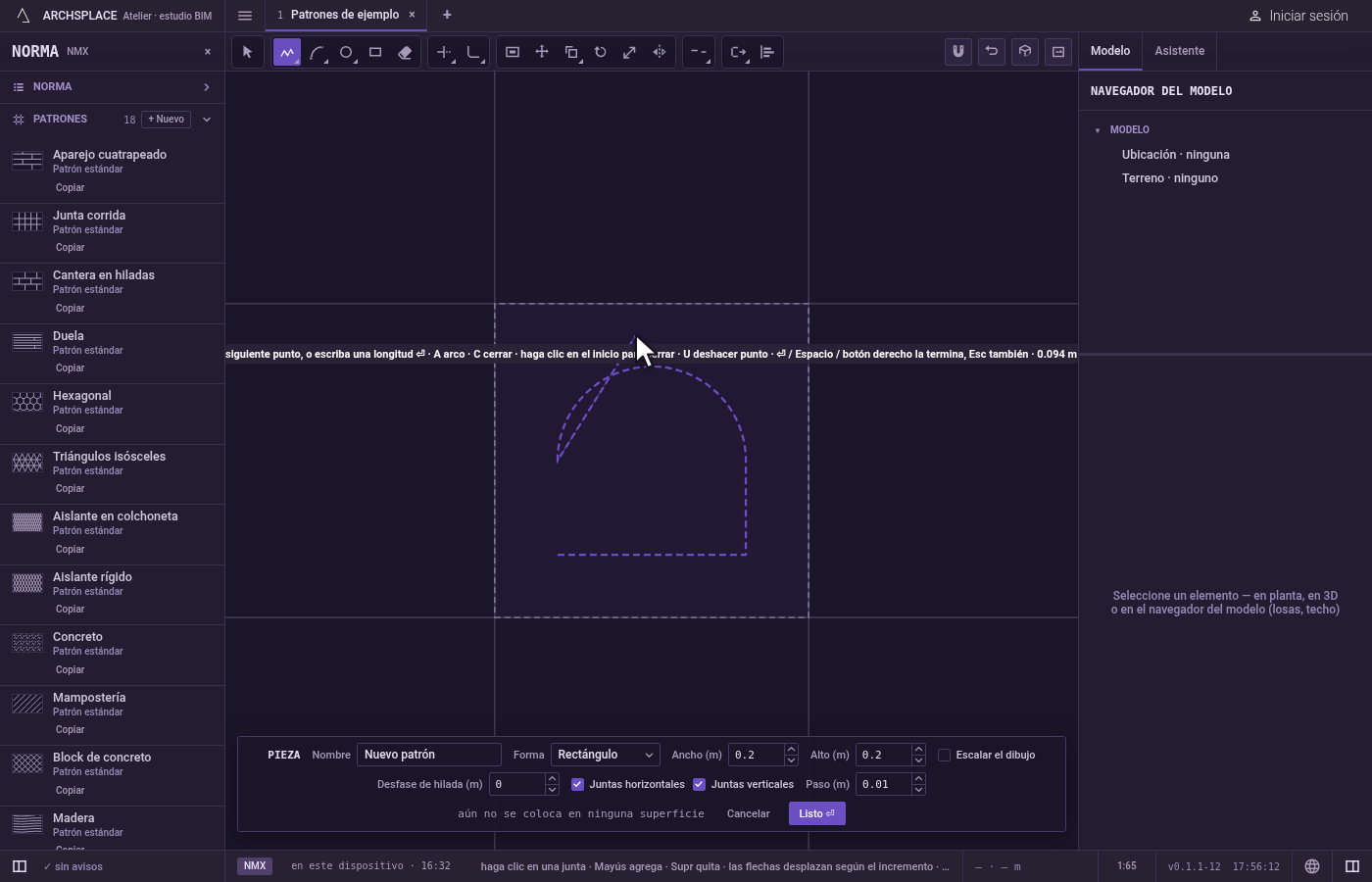

Deshaga un punto, si lo necesita. Presione U o Retroceso para quitar el último punto, cuantas veces necesite.

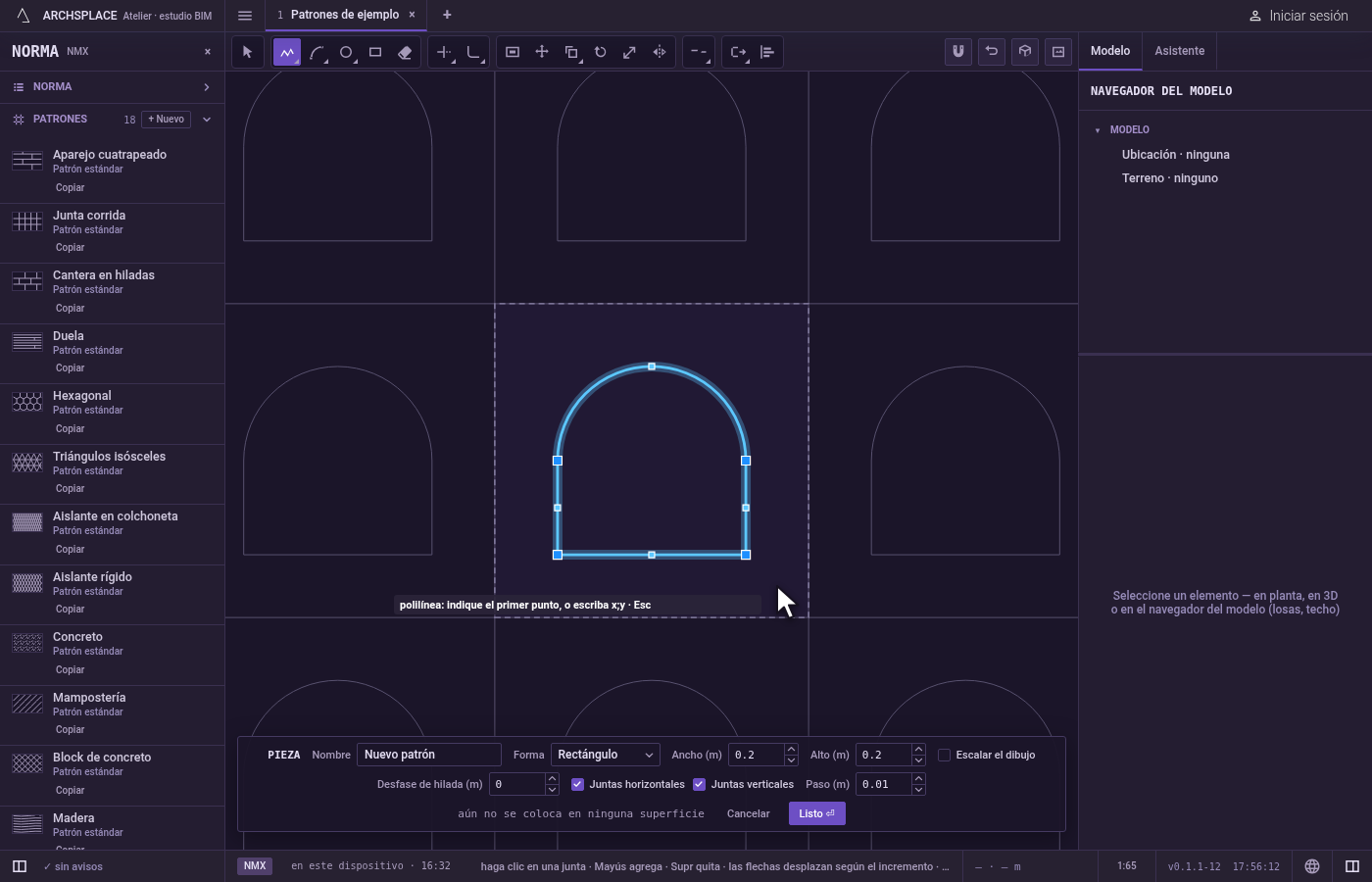

Termínela. Presione C (con tres puntos o más) para cerrarla hasta su inicio, o haga clic otra vez en su primer punto: cerca de él, el puntero cae exactamente ahí y la indicación dice haga clic para cerrar. En ambos casos la herramienta sigue en la mano para la siguiente polilínea. Para dejarla abierta, presione Enter, Espacio, el botón derecho o Esc cuando tenga dos puntos o más: la polilínea se conserva como está y Seleccionar toma el control. La polilínea nueva queda seleccionada.

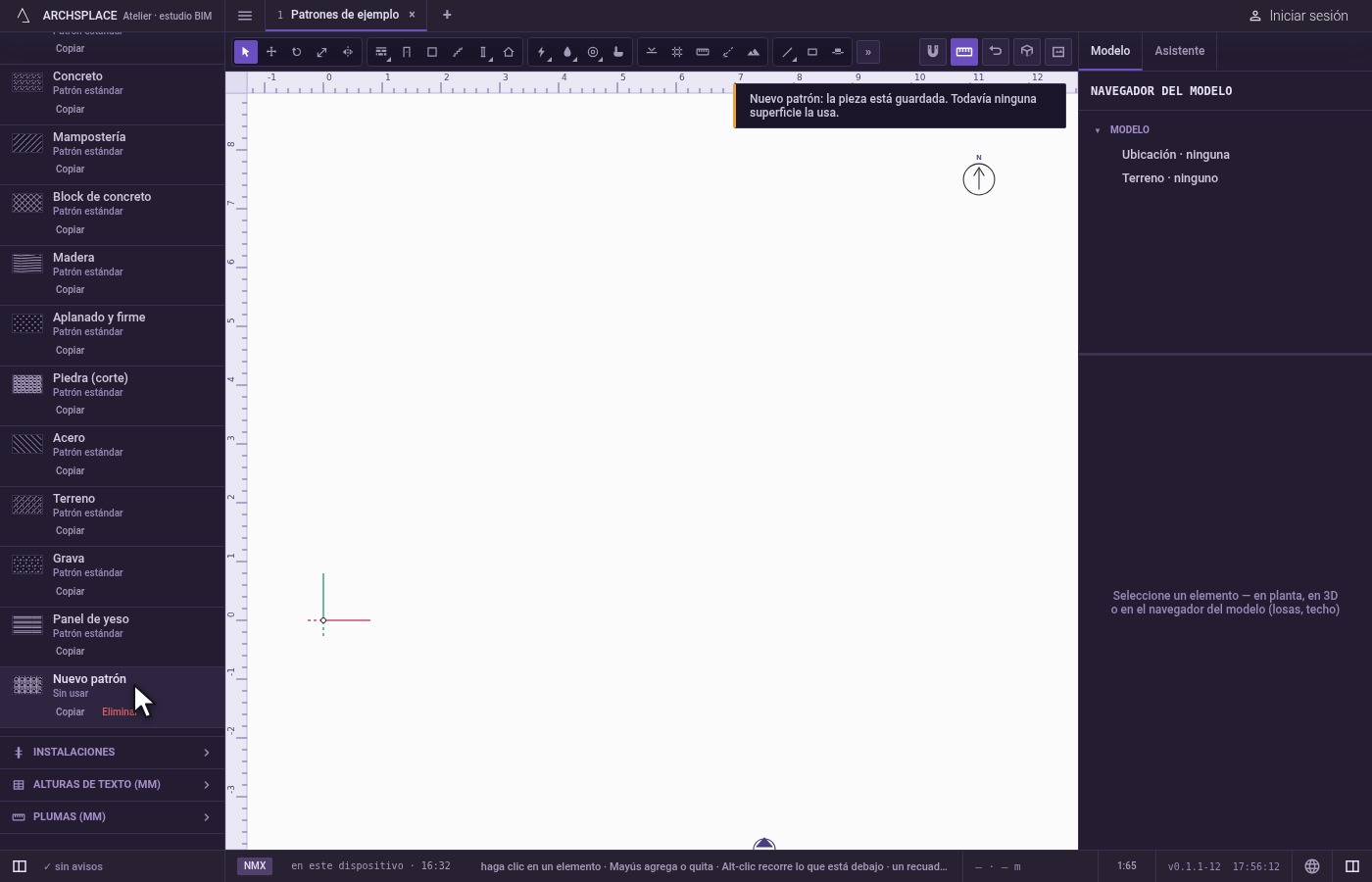

Termine. Ctrl+Z deshace la última polilínea. Presione Listo en la barra al pie para entregar la pieza.

Qué rechaza

El mismo punto dos veces. Un clic otra vez sobre el último punto se rechaza con es el mismo punto.
Muy pocos puntos. Una polilínea necesita dos puntos para terminar y tres para cerrar, y la indicación lo dice.
Una polilínea que sale de la pieza. Si alguna parte de ella, incluido el abombamiento de un arco, quedaría fuera de la pieza, no se dibuja, los puntos que colocó se descartan, y el editor dice una forma debe quedar dentro del módulo. Una polilínea de solo dos puntos y sin arcos es una junta recta simple, y en cambio se corta en el borde.
Las demás teclas del editor. Mientras Polilínea está en la mano, A, L y C son suyas (y U una vez colocado un punto), así que no abren Arco, Junta ni Círculo. Haga clic en esas herramientas en la barra, o presione V primero.

Qué escribe en el contrato

Nada mientras trabaja: el cambio se queda en el editor de piezas, donde Ctrl+Z lo recorre hacia atrás. Cuando presiona Listo, toda la pieza se escribe en los patrones del proyecto en un solo paso que se puede deshacer, cada junta como sus puntos en metros desde la esquina inferior izquierda de la pieza. Una polilínea se guarda como una sola serie de puntos, abierta o cerrada, con cada arco conservado como la curva entre sus dos puntos. Un patrón estándar nunca se cambia: Listo guarda la versión propia del proyecto con el mismo nombre, y todas las superficies que lo colocan la siguen. Guardar como nuevo escribe en cambio un patrón nuevo. Cancelar no escribe nada.

Relacionado

Preguntas frecuentes

¿Cómo cierro una polilínea?

Presione C cuando tenga tres puntos o más, o haga clic otra vez en su primer punto: el puntero cae exactamente en él cuando se acerca.

¿Cómo agrego una curva a la mitad de una polilínea?

Presione A: los siguientes segmentos son arcos que salen tangentes al anterior. Presione L para regresar a segmentos rectos.

Hice clic en un punto equivocado. ¿Tengo que empezar de nuevo?

No. Presione U o Retroceso para deshacer el último punto, cuantas veces necesite.
