Panel del corte

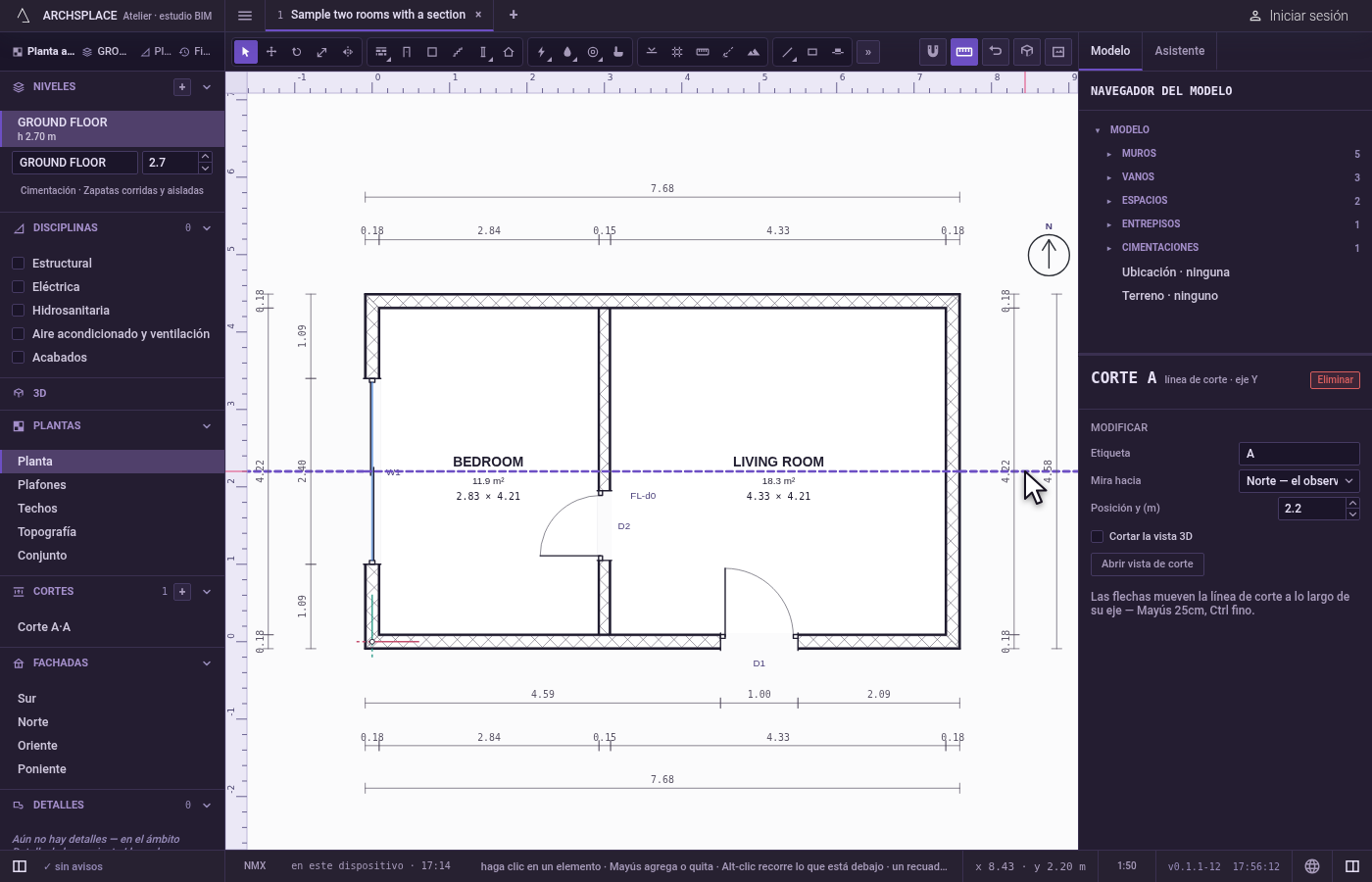

Un corte es una línea de corte dibujada en la planta con la herramienta Corte, que cruza el eje X o el eje Y, y la vista que abre. Un clic en su línea de corte lo selecciona, y la columna de la derecha muestra su panel. Su encabezado dice CORTE y su etiqueta, el eje que corta, línea de corte · eje Y, y Eliminar. En Modificar:

• Etiqueta: la letra o el nombre con el que se llama el corte, en la marca de la planta y en su vista.
• Mira hacia: el lado hacia el que mira. Un corte que cruza el eje Y mira al Norte, con el observador al sur, o al Sur; uno que cruza el eje X mira al Este o al Oeste.

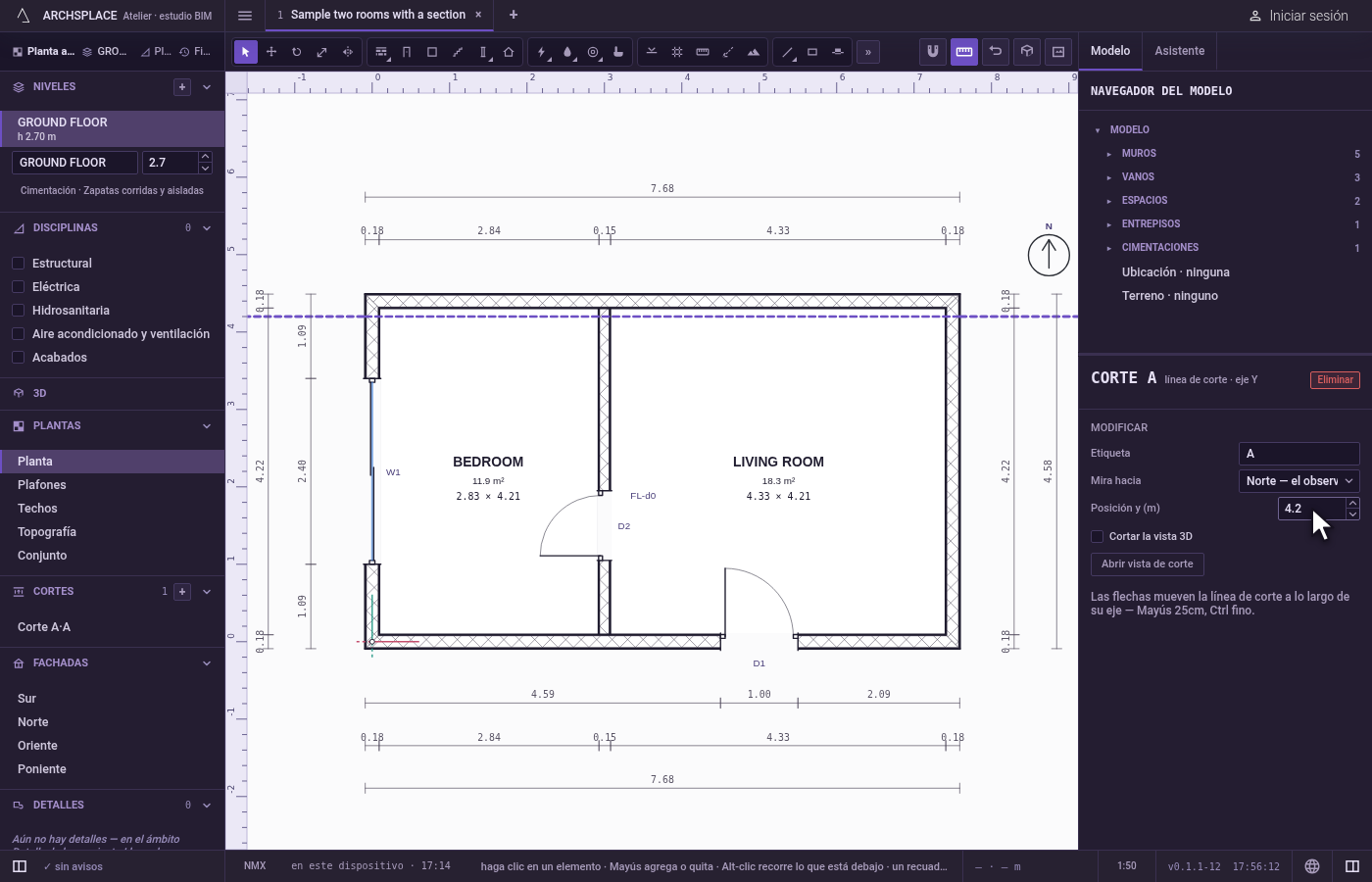

• Posición: dónde está la línea de corte sobre su eje, como Posición y.
• Cortar la vista 3D: corta la vista 3D por el plano del corte.

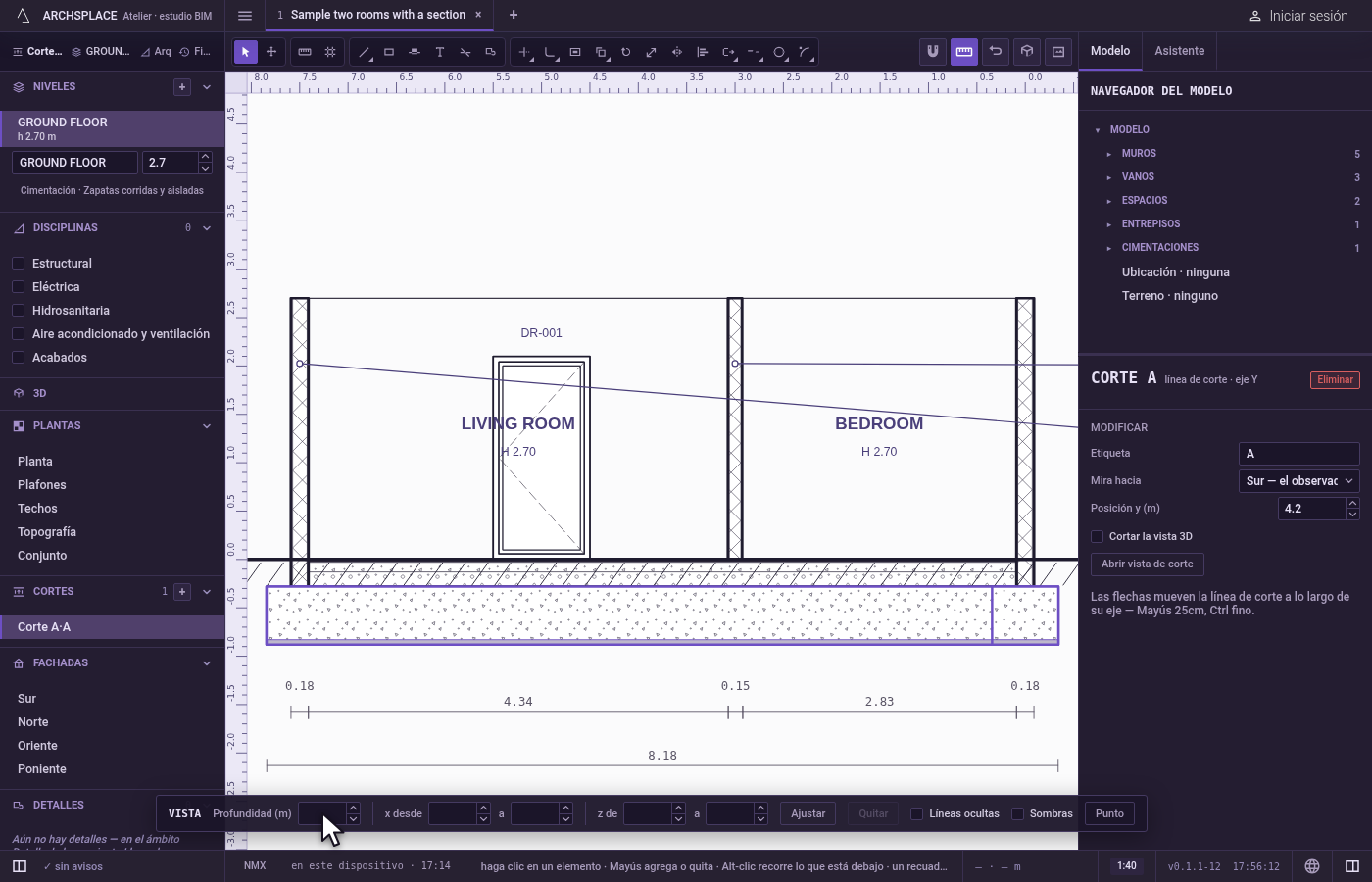

• Abrir vista de corte: abre el dibujo del corte.

Una línea al pie recuerda que las flechas del teclado mueven la línea de corte sobre su eje en la planta, con Mayús 25 cm, con Ctrl (⌘ en una Mac) un paso más fino.

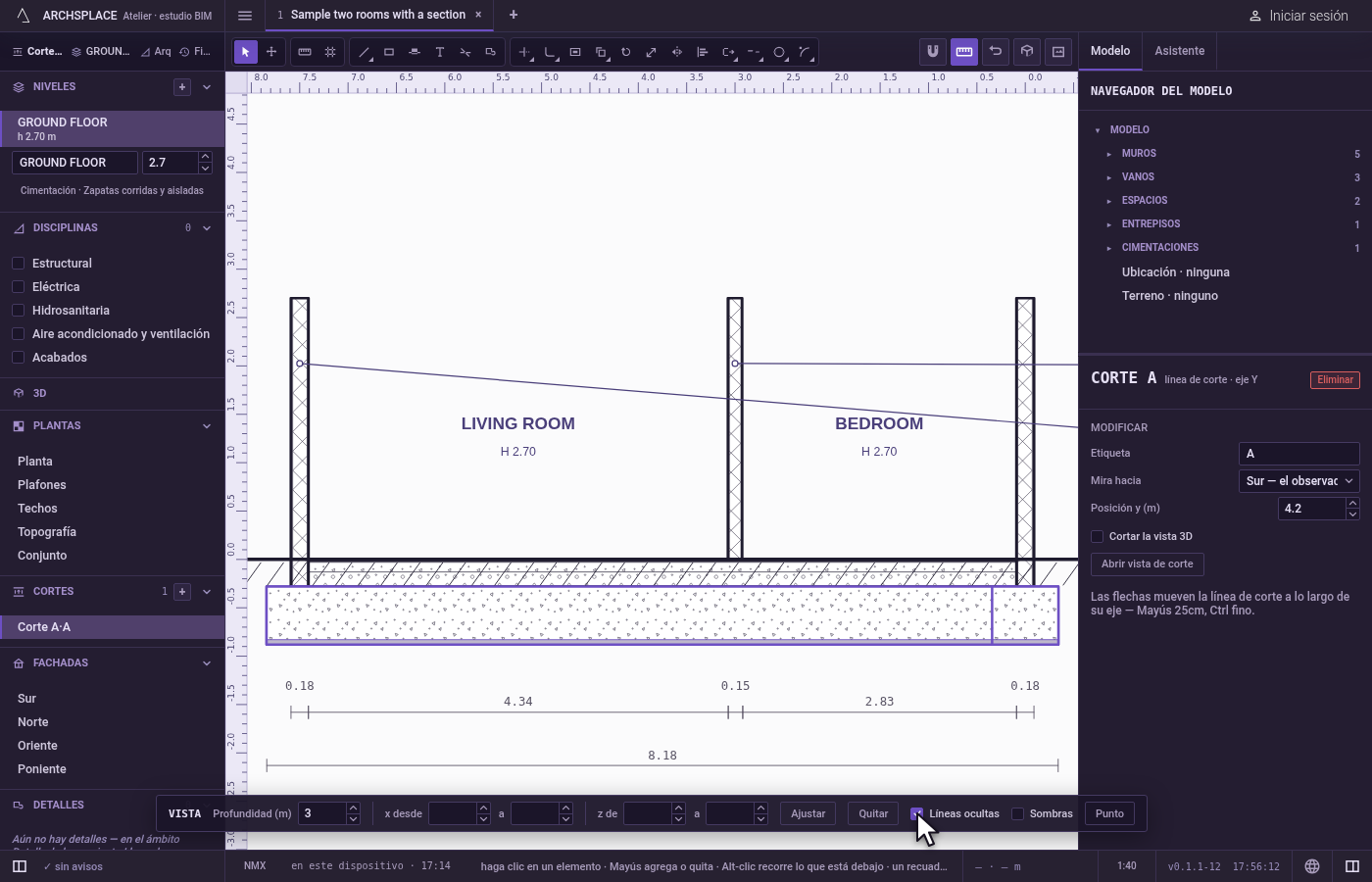

En la vista de corte, la franja VISTA al pie del dibujo define lo que muestra el corte: su Profundidad, qué tan lejos ve detrás de la línea de corte; su tramo a lo largo de la línea de corte, desde un valor a otro; sus alturas, z de un valor a otro; Ajustar, que recorta a lo que muestra la vista para poder afinarlo; Quitar, que vuelve a mostrar todo el edificio; Líneas ocultas, que dibuja con línea punteada las losas y los muros de atrás; Sombras, las sombras de los aleros y de los derrames de las ventanas; y Punto, que coloca un punto de nivel donde hace clic. Un campo vacío significa sin límite.

• Para dibujar los cortes de una casa por su escalera o su techo.
• Para mover una línea de corte a una posición exacta.
• Para limitar un corte a los espacios que corta, sin toda la casa detrás.
• Para mostrar un corte del modelo en la vista 3D.

Los cortes son las stations del proyecto, cada uno con su axis, su at (la posición), su label y su look. La franja escribe en el mismo registro: depth, span y heights, con hidden, shadows y los spots colocados con Punto. Quitar borra depth, span y heights. Cada cambio es un solo paso que un solo Ctrl+Z revierte. Cortar la vista 3D no escribe nada: pertenece a la sesión.
