Círculo
Círculo dibuja un círculo completo en el editor de bocetos a partir de su centro y un punto sobre él, o de su centro y un radio escrito. El círculo se guarda como cuatro cuartos de arco verdaderos, así que sigue siendo un círculo hasta el contrato.
Qué es
Círculo dibuja un círculo completo a partir de dos cosas: su centro, y un punto sobre el círculo o un radio escrito. El círculo está hecho de cuatro cuartos de arco que se juntan en sus puntos derecho, superior, izquierdo e inferior. Esos cuatro puntos son esquinas reales: puede ajustarse a ellos, tomarlos con Seleccionar, y otras herramientas pueden detenerse en ellos.
Cuándo usarlo
- Para dibujar una ventana redonda, un óculo o un ojo de buey en una puerta.
- Para dibujar un área de patrón circular, como una incrustación redonda en un piso.
- Para trazar un círculo que Recortar va a cortar en un arco o un segmento.
Los pasos

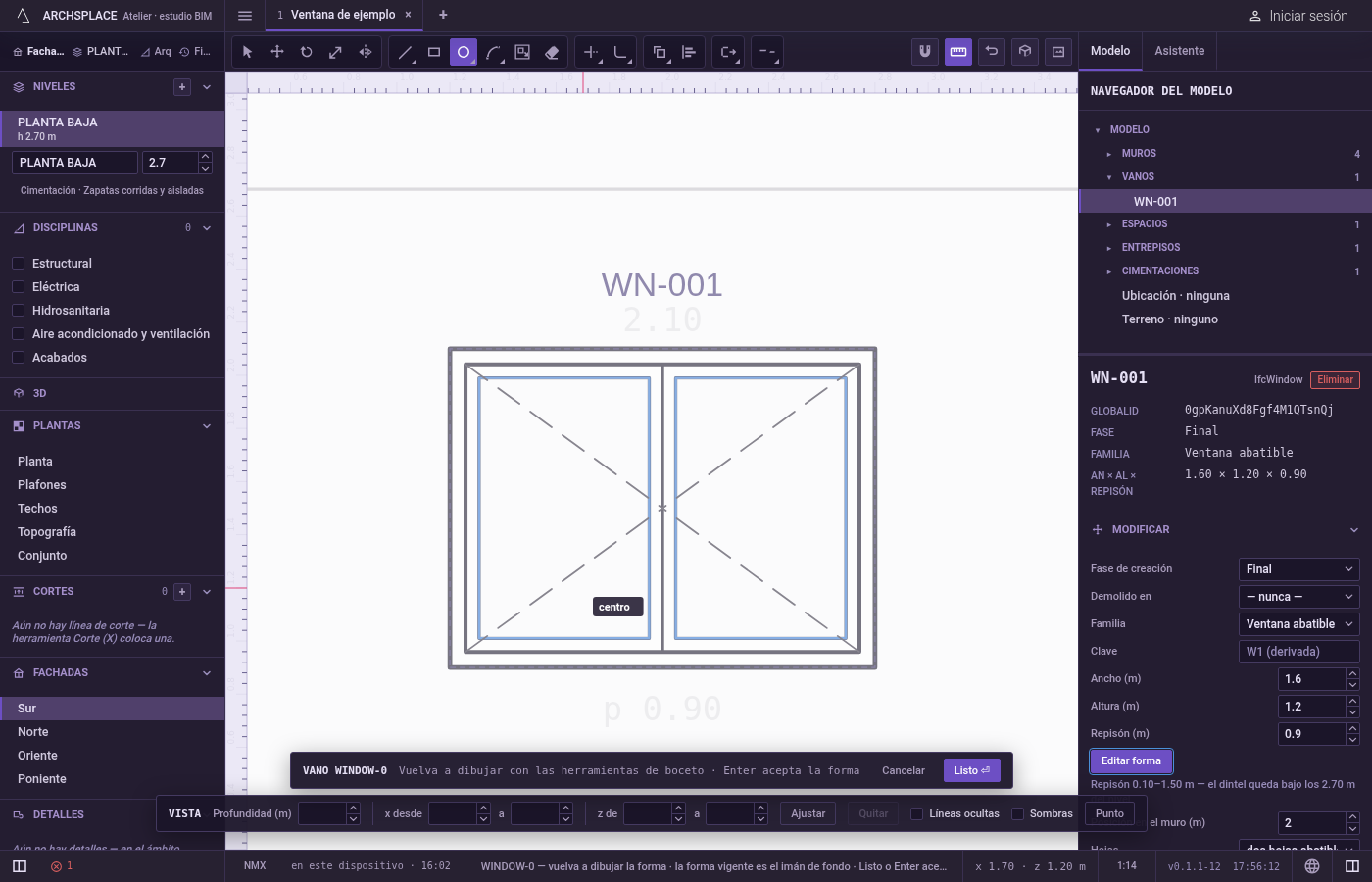

Active Círculo. En el editor de bocetos (vea Seleccionar para las maneras de entrar), presione
Co haga clic en Círculo en la barra de herramientas del editor. La indicación junto al cursor dice centro.
Haga clic en el centro. Se ajusta a esquinas, puntos medios, centros de arcos, cruces, la forma vigente atenuada y las líneas de la vista.

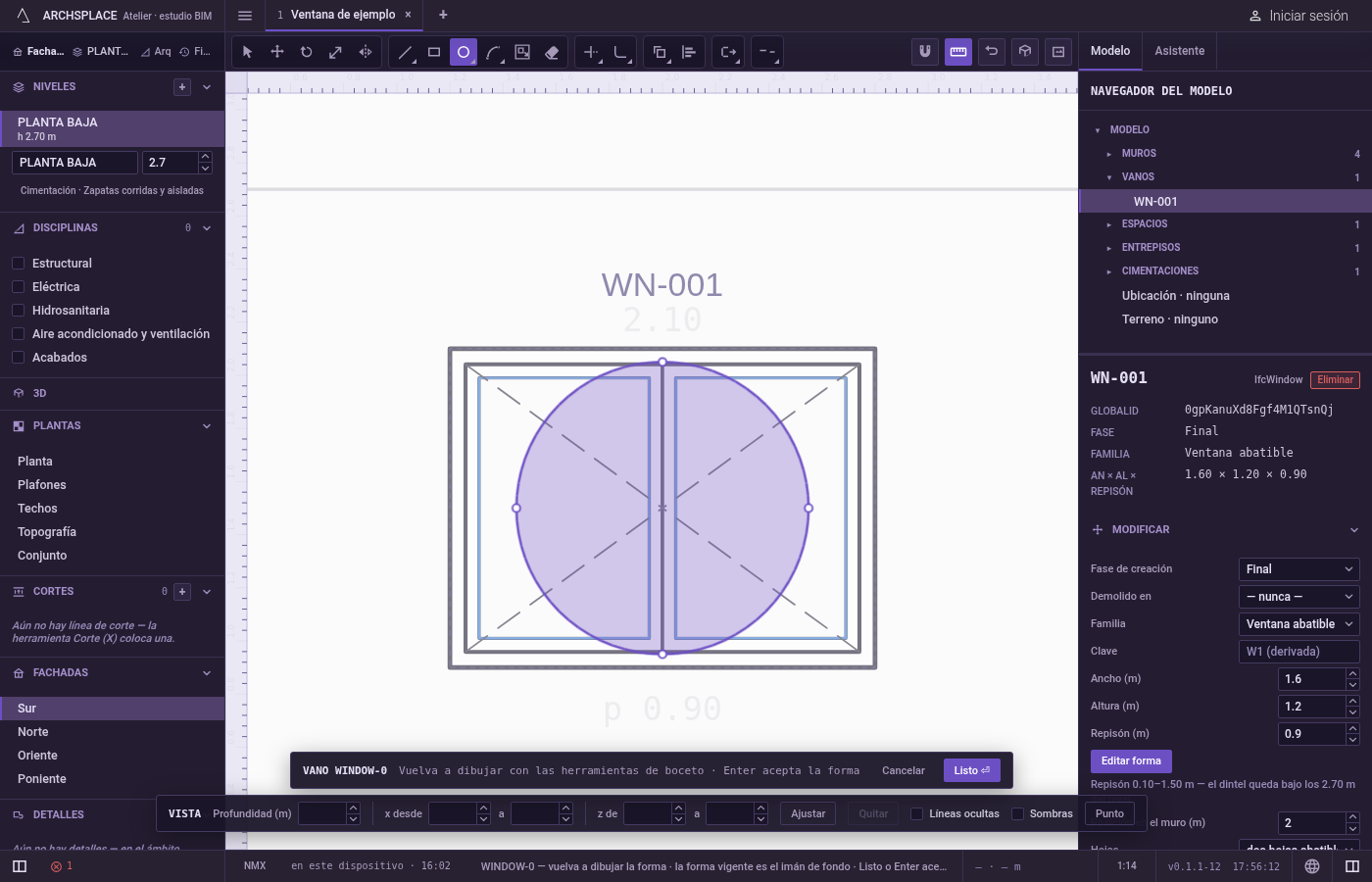

Haga clic en un punto del círculo. Un círculo de vista previa y su radio siguen al puntero, y la indicación muestra el radio, por ejemplo r 0.40 m en un proyecto métrico. Haga clic para dibujarlo. También puede presionar en el centro, arrastrar y soltar sobre el círculo.

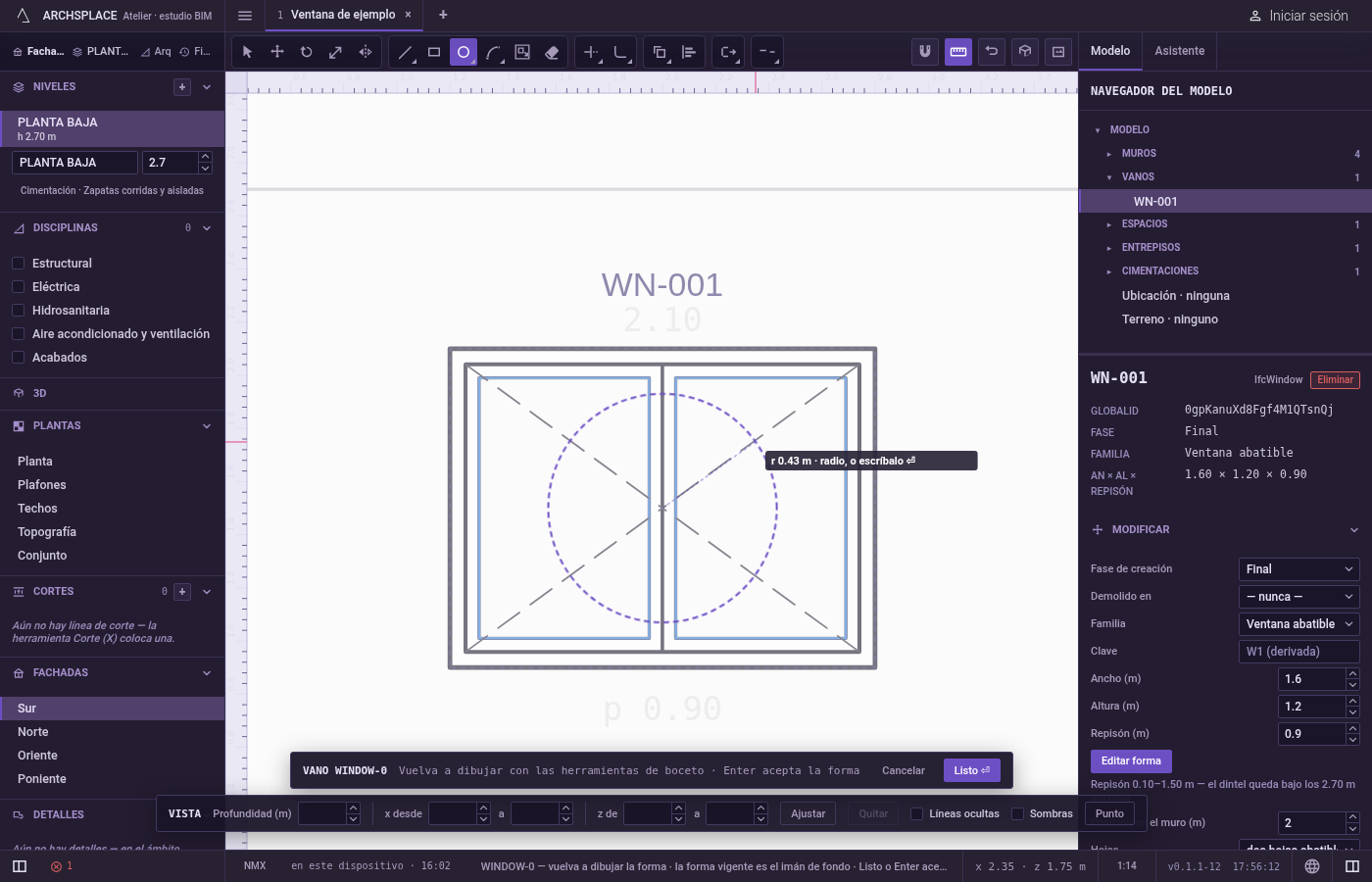

O escriba el radio. Después del centro, escriba el radio en las unidades del proyecto y presione
Enter.Retrocesoborra el último carácter.

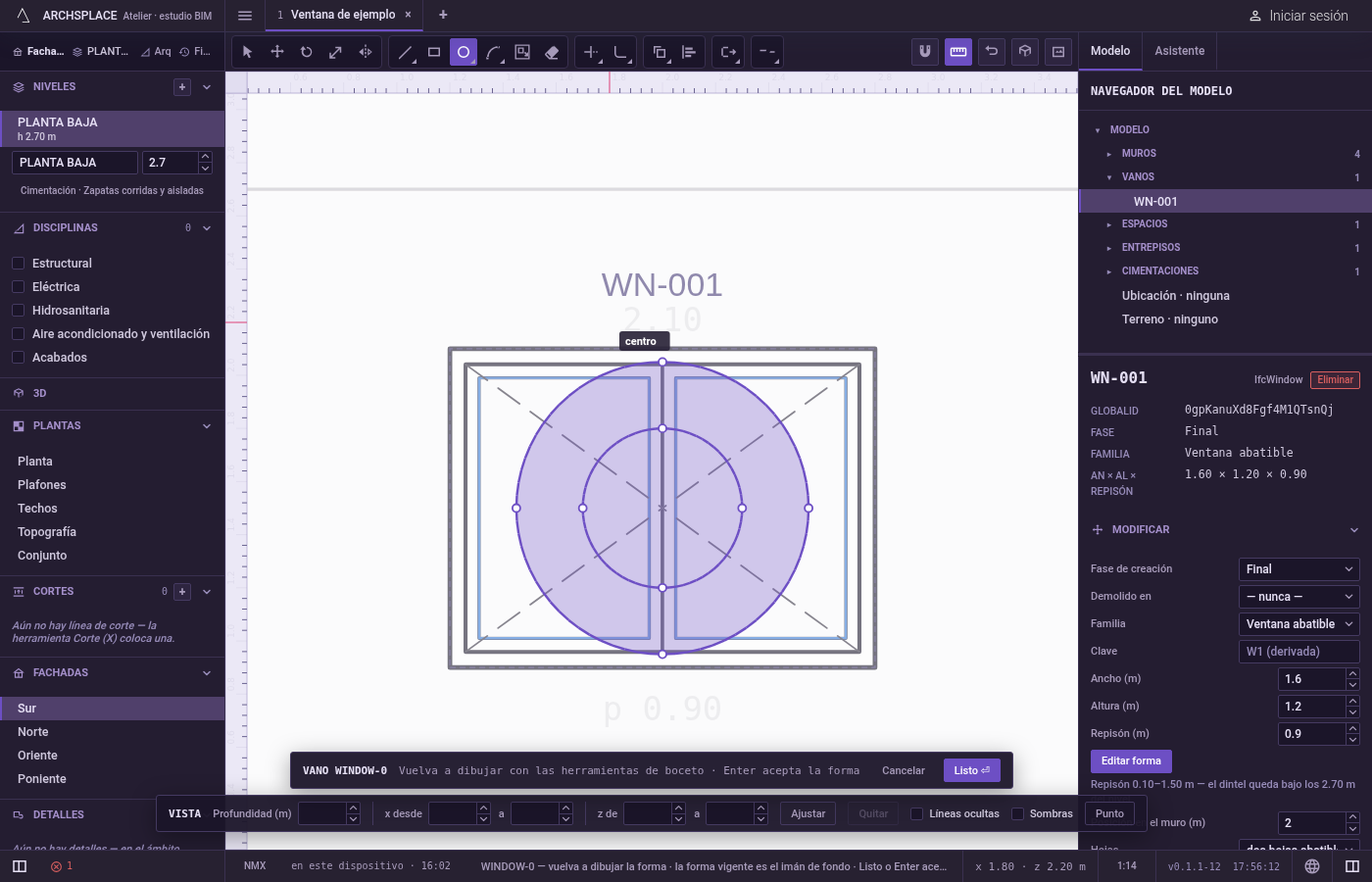

Continúe. El círculo se queda en el dibujo y la herramienta está lista para el siguiente.
Escdescarta un centro que ya fijó.
Qué rechaza
- Un círculo de menos de un milímetro. Un radio así de chico no dibuja nada; la herramienta conserva el centro y espera.
- Un radio escrito antes del centro. Los dígitos solo cuentan una vez fijado el centro.
- Un diámetro o tres puntos. Esta herramienta parte de un centro. Para dibujar desde los extremos de un diámetro, use Círculo por 2 puntos; por tres puntos, Círculo por 3 puntos.
Qué escribe en el contrato
Nada hasta que presiona Listo. El círculo se agrega al dibujo dentro del editor, con su centro y su radio redondeados al milímetro, y Ctrl+Z lo recorre hacia atrás. El contrato cambia cuando presiona Listo, o Enter sin nada en curso, como un paso que se puede deshacer: lo que encierran las líneas se vuelve el profile de la ventana o la puerta, puntos [u, v] en metros a lo ancho del muro y hacia arriba desde el piso, o el outline del área de patrón en las floorAreas o ceilingAreas del espacio, puntos [x, y] en metros de planta.
Un círculo solo se vuelve cuatro puntos, cada uno con una flecha de 0.414214: el tercer número, que dice que el lado de ese punto al siguiente es un cuarto de circunferencia. Una ventana redonda de 80 centímetros de diámetro, centrada a 1.5 metros de altura, se ve así:
Preguntas frecuentes
¿Cómo dibujo una ventana redonda de exactamente 80 centímetros?
Abra la forma de la ventana, presione C, haga clic en el centro, escriba 0.4 y presione Enter. El radio es la mitad del diámetro.
¿El círculo se guarda como muchas líneas cortas?
No. Son cuatro cuartos de arco, cada uno guardado con su curvatura exacta, así que los dibujos, la vista 3D y las exportaciones muestran un círculo verdadero.
¿Puedo borrar una parte de un círculo?
Sí. Borrar quita el cuarto en el que hace clic, y Recortar corta el tramo entre dos líneas que cruzan el círculo.
