Línea

Línea dibuja una cadena de líneas rectas en el editor de bocetos, una esquina por clic o por longitud escrita. Un clic otra vez en la primera esquina, o C, la cierra en un contorno, y Enter la termina abierta.

Qué es

Línea dibuja líneas rectas de esquina a esquina en el editor de bocetos. Cada clic coloca una esquina y la siguiente línea empieza ahí, así que una serie de clics es una sola cadena. La cadena se cierra en un contorno cuando usted regresa a su primera esquina, o se queda abierta cuando la termina. A partir de la tercera esquina, la forma en curso se dibuja rellena, cerrada hasta el puntero, para que vea el contorno que está a punto de hacer.

La forma vigente atenuada detrás de su dibujo es un imán: sus esquinas, puntos medios y bordes, los de sus propias líneas y los de sus cruces atraen el puntero, y también las líneas de la vista.

Cuándo usarlo

Para dibujar un contorno nuevo de lados rectos, como una ventana en punta, un trapecio o un área en forma de L.
Para agregar una sola línea recta a través de una forma, para dividirla o para recortar contra ella después.

Los pasos

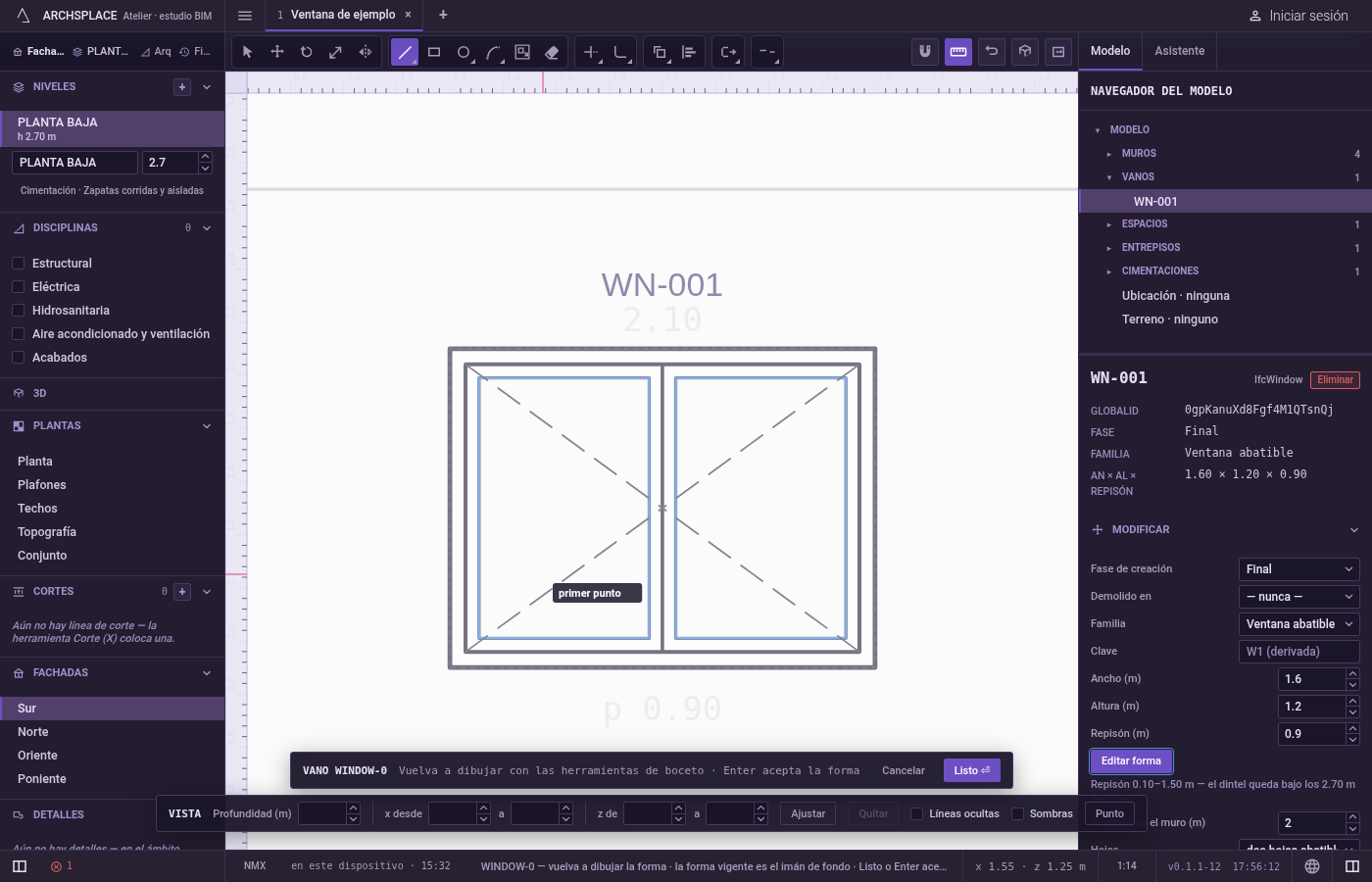

Active Línea. En el editor de bocetos (vea Seleccionar para las maneras de entrar), presione L o haga clic en Línea en la barra de herramientas del editor. Su botón queda resaltado en la barra de herramientas. La indicación junto al cursor dice primer punto.

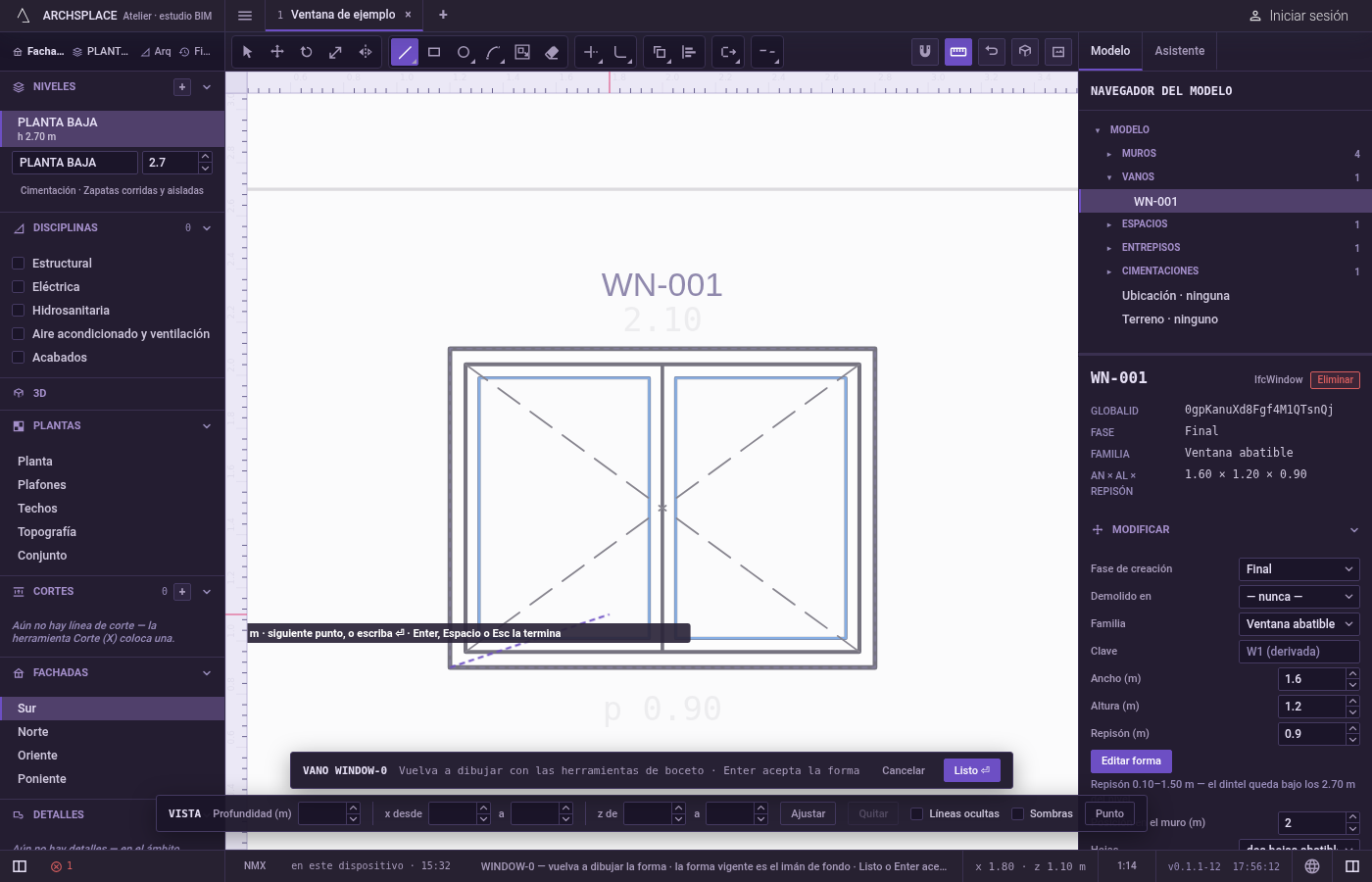

Haga clic en la primera esquina. Se ajusta a lo que está cerca, y el ajuste se muestra en el puntero.

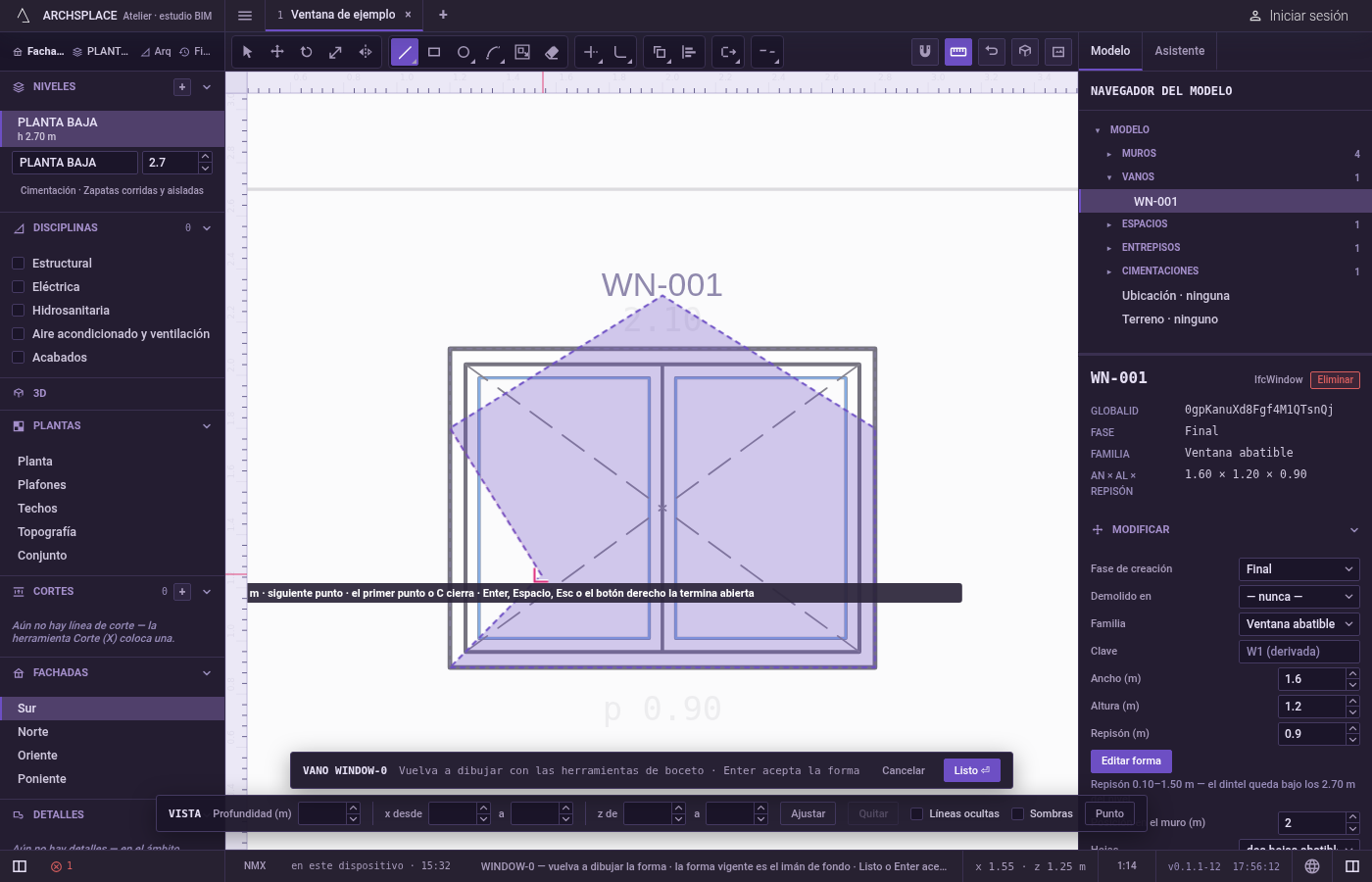

Haga clic en las siguientes esquinas. Una línea sigue al puntero desde la última esquina y la indicación muestra su longitud. Cada clic coloca una esquina. También puede presionar, arrastrar y soltar: al soltar se coloca la siguiente esquina. Para una longitud exacta, apunte en la dirección del siguiente lado, escriba la longitud en las unidades del proyecto y presione Enter. Retroceso borra el último carácter escrito o, sin nada escrito, la última esquina colocada.

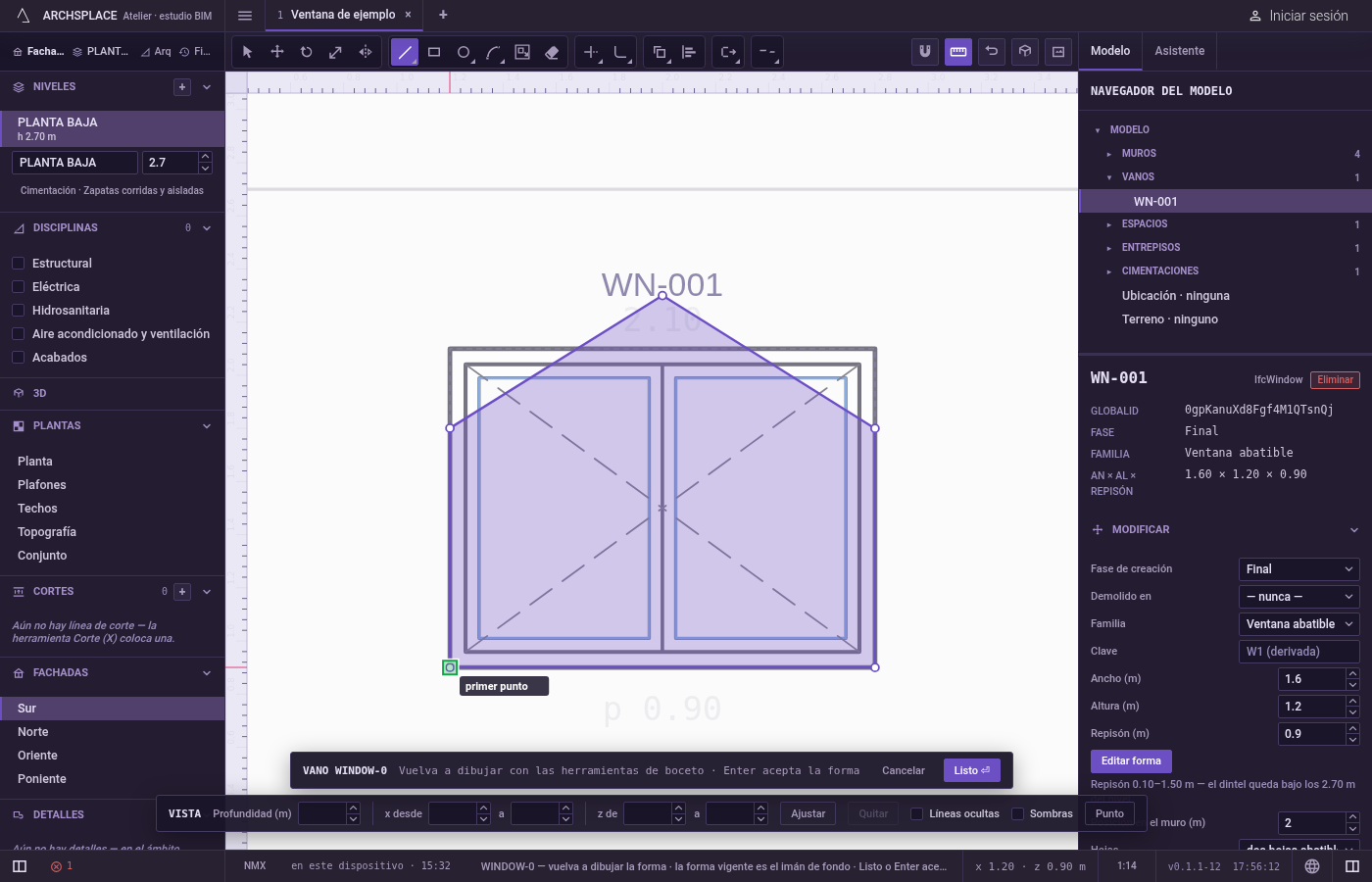

Cierre el contorno. Haga clic otra vez en la primera esquina, o presione C cuando haya al menos tres esquinas. El contorno cerrado se queda, y Línea queda lista para una cadena nueva.

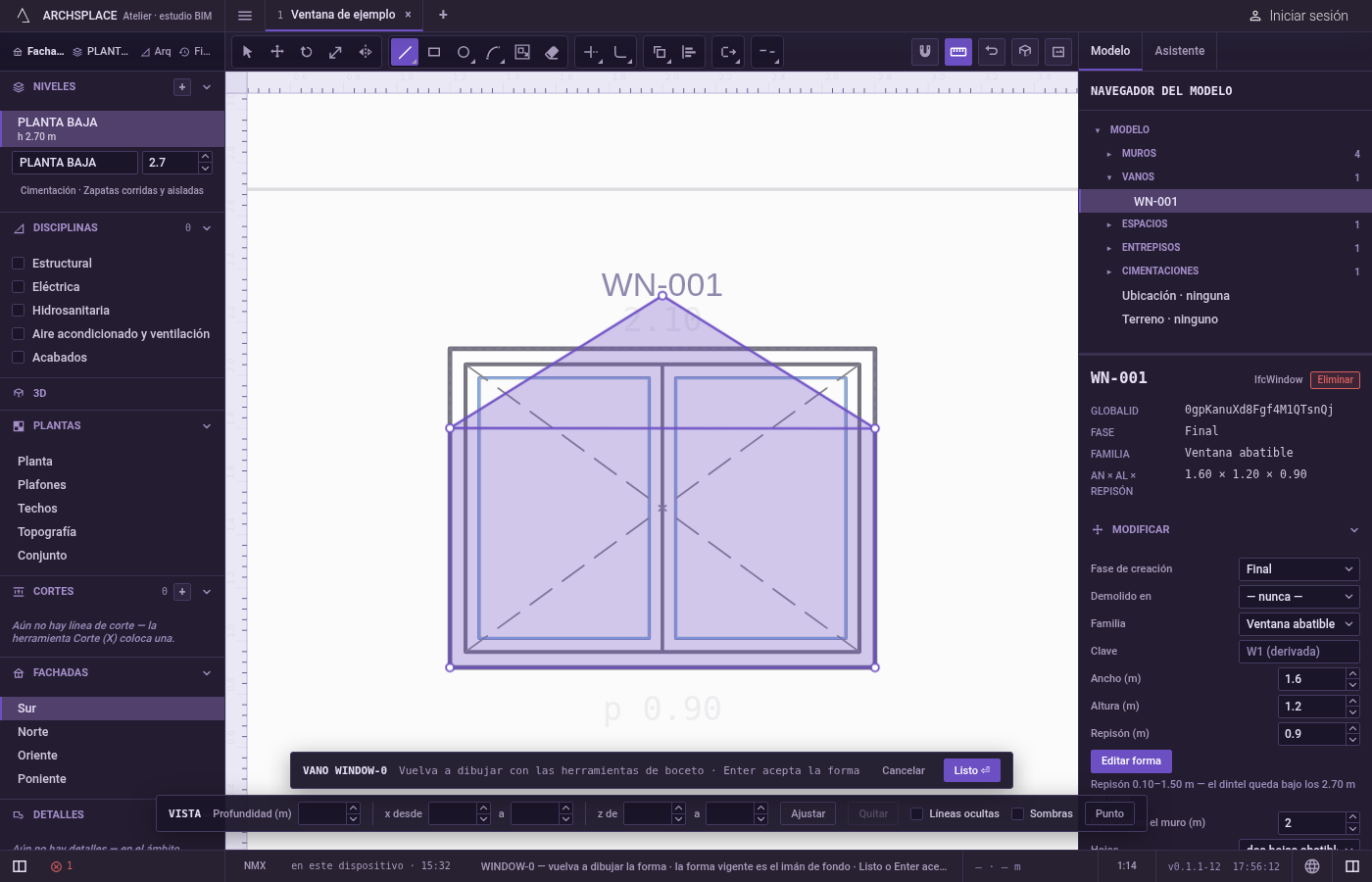

O termínela abierta. Presione Enter o haga clic con el botón derecho del mouse para terminar la cadena donde está y seguir en Línea. Espacio o Esc también la terminan abierta y regresan a Seleccionar. Una cadena necesita dos esquinas para quedarse; con una sola esquina, Esc la descarta.

Qué rechaza

La misma esquina dos veces seguidas. Un clic sobre la última esquina no hace nada.
Una longitud escrita antes de la primera esquina. Los dígitos solo cuentan una vez que empezó una cadena. Escritos antes, se descartan.
Coordenadas. Línea acepta una longitud en la dirección del puntero, no un punto escrito como números. Para escribir puntos, use Polilínea.
Cerrar con muy pocas esquinas. C necesita tres esquinas; con dos, no hace nada. Enter con una sola esquina tampoco hace nada.
La forma vigente. Sus líneas se ajustan a ella pero nunca la cambian. No forma parte de su dibujo salvo que dibuje encima de ella.

Qué escribe en el contrato

Nada hasta que presiona Listo. Cada cadena se agrega al dibujo dentro del editor, con sus esquinas redondeadas al milímetro, y Ctrl+Z las recorre hacia atrás. El contrato cambia cuando presiona Listo, o Enter sin nada en curso, como un paso que se puede deshacer. Listo lee cada área que encierran sus líneas, donde sea que se crucen o se toquen, y debe encontrar exactamente un contorno sin ninguna isla. Ese contorno se vuelve el profile de la ventana o la puerta, puntos [u, v] en metros a lo ancho del muro y hacia arriba desde el piso, o el outline del área de patrón en las floorAreas o ceilingAreas del espacio, puntos [x, y] en metros de planta. Un vano en punta dibujado con cinco esquinas queda así:

Relacionado

Preguntas frecuentes

¿Cómo cierro el contorno que estoy dibujando?

Haga clic otra vez en su primera esquina, o presione C cuando tenga al menos tres esquinas. Enter, Espacio, Esc y el botón derecho del mouse terminan la cadena abierta.

¿Cómo dibujo un lado de una longitud exacta?

Después de una esquina, apunte en la dirección del siguiente lado, escriba la longitud y presione Enter. La siguiente esquina cae a esa distancia en la dirección del puntero.

¿Una cadena abierta cuenta como contorno?

Solo donde sus líneas encierran algo junto con las demás líneas del dibujo. Listo lee cada área que cierran las líneas, así que una cadena cuyos extremos caen sobre una línea existente puede completar un contorno sin estar cerrada ella misma.
