Plantas de un nivel

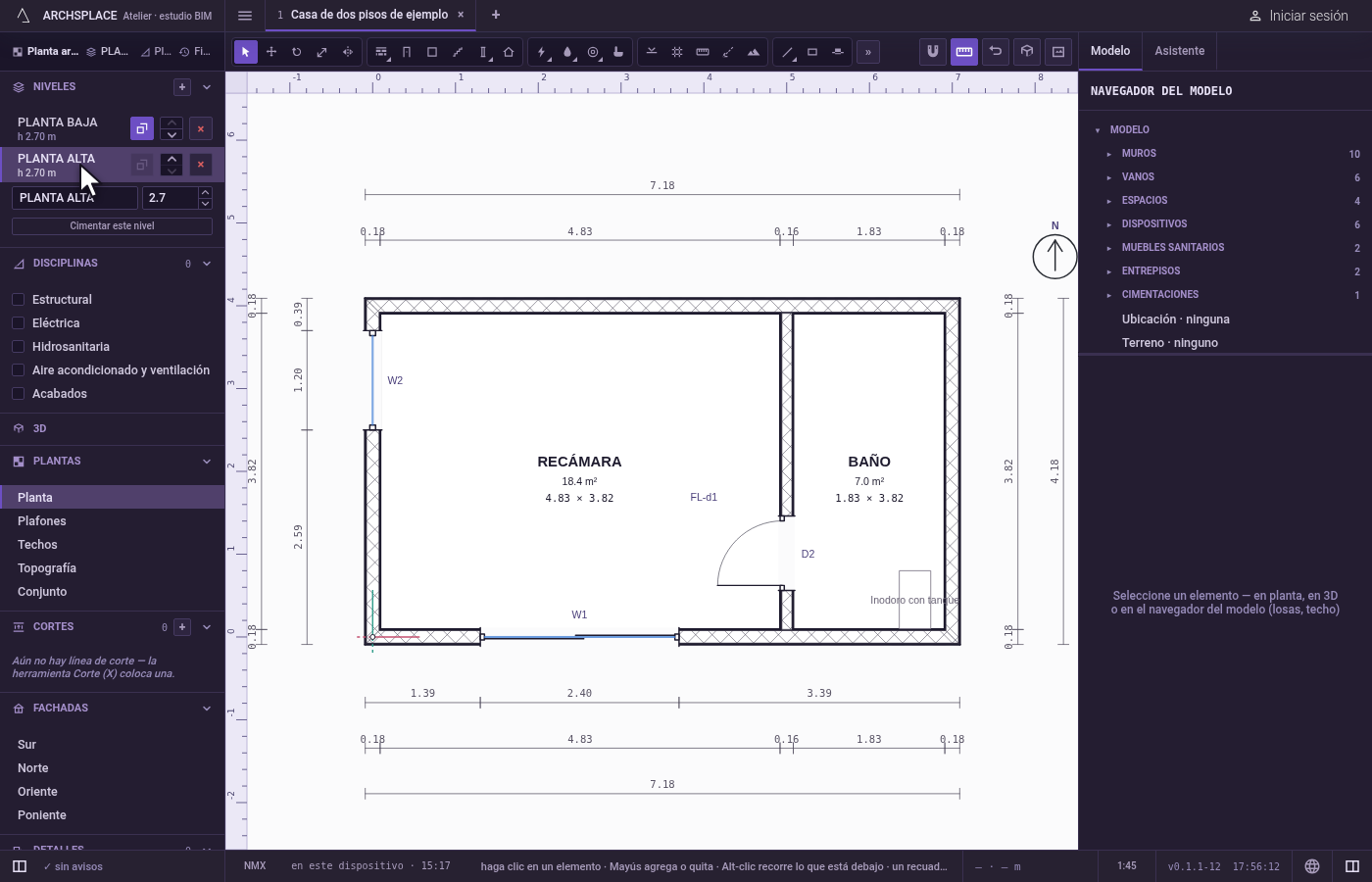

Un nivel se dibuja de cinco maneras. Cada planta es un dibujo propio, calculado a partir del modelo cada vez que se abre, y cada una nombra lo que mira:

• Planta, la planta arquitectónica: el nivel cortado a su altura de planta, los muros cortados, las puertas con su abatimiento, las ventanas, los espacios, las escaleras y las losas, con las fachadas y sus vanos acotados.

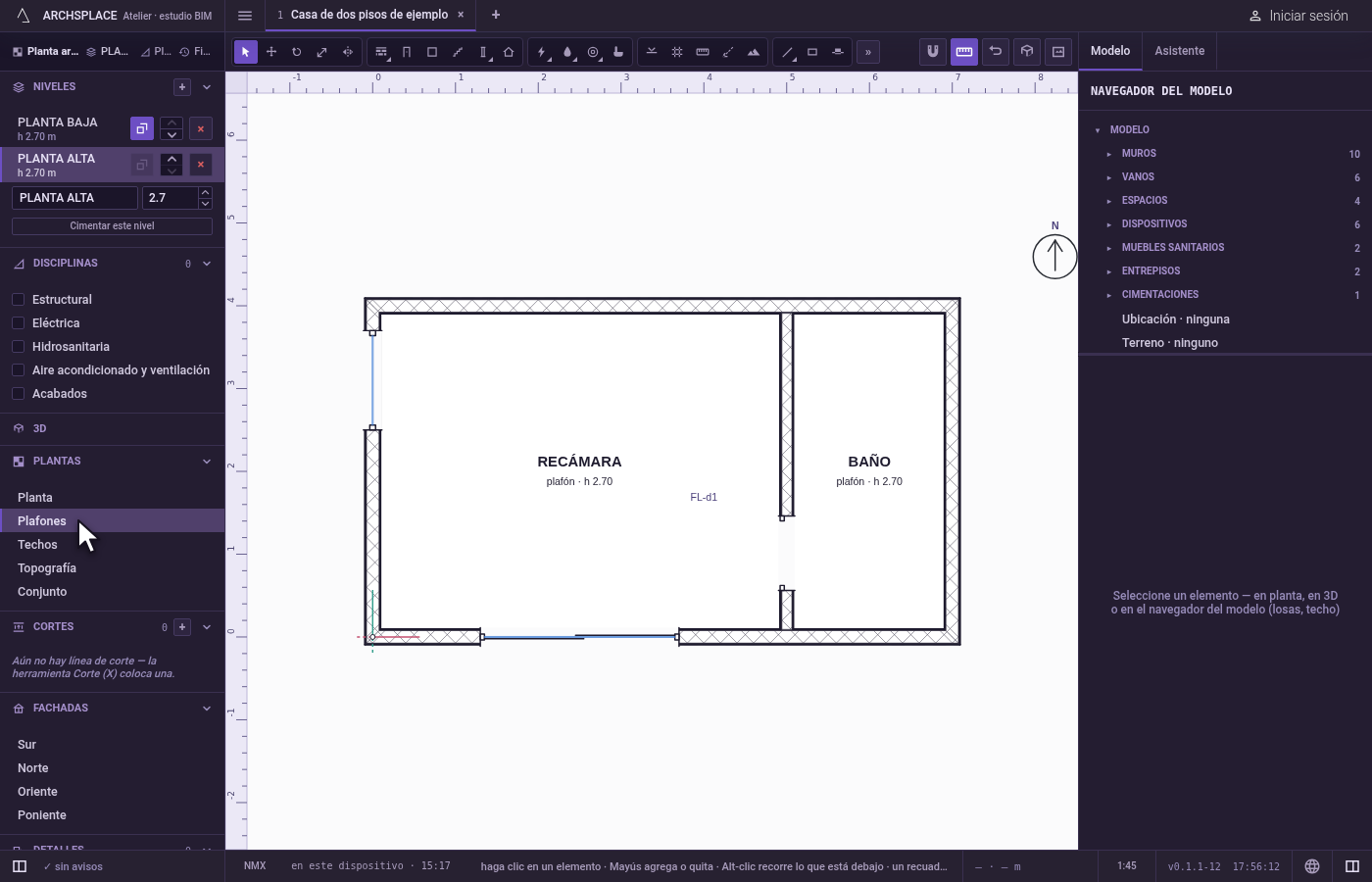

• Plafones, la planta de plafones: el mismo corte mirando hacia arriba. Los espacios se nombran por su plafón y su altura, un plafón bajado se ve punteado, se dibujan las trabes de arriba, las luminarias y los dispositivos de plafón, y cada vacío en la losa de arriba dice "abierto arriba". No se muestra nada de lo que está sobre el piso, y las puertas muestran su vano, no su hoja.
• Techos, la planta de techos: nada cortado. Cada techo visto desde arriba, los muros de abajo punteados, los ejes y las marcas de corte, y el techo acotado al sur y al poniente: sus aleros, las esquinas de los muros de abajo, las cumbreras y la cota total.
• Topografía, la planta del terreno y de la cimentación: el levantamiento con sus curvas de nivel y cada lectura como una pequeña cruz con su cifra, y sobre él las zapatas del nivel que se apoya en el terreno. Es la misma sea cual sea el nivel abierto.
• Conjunto, todo el terreno visto desde arriba, a 1:200 para empezar: curvas de nivel cada 50 cm con una de cada cinco rotulada, la sombra que proyecta el edificio para la fecha y la hora del sol de la sesión, los techos encima, las alturas del terreno natural en las esquinas del edificio y el norte.

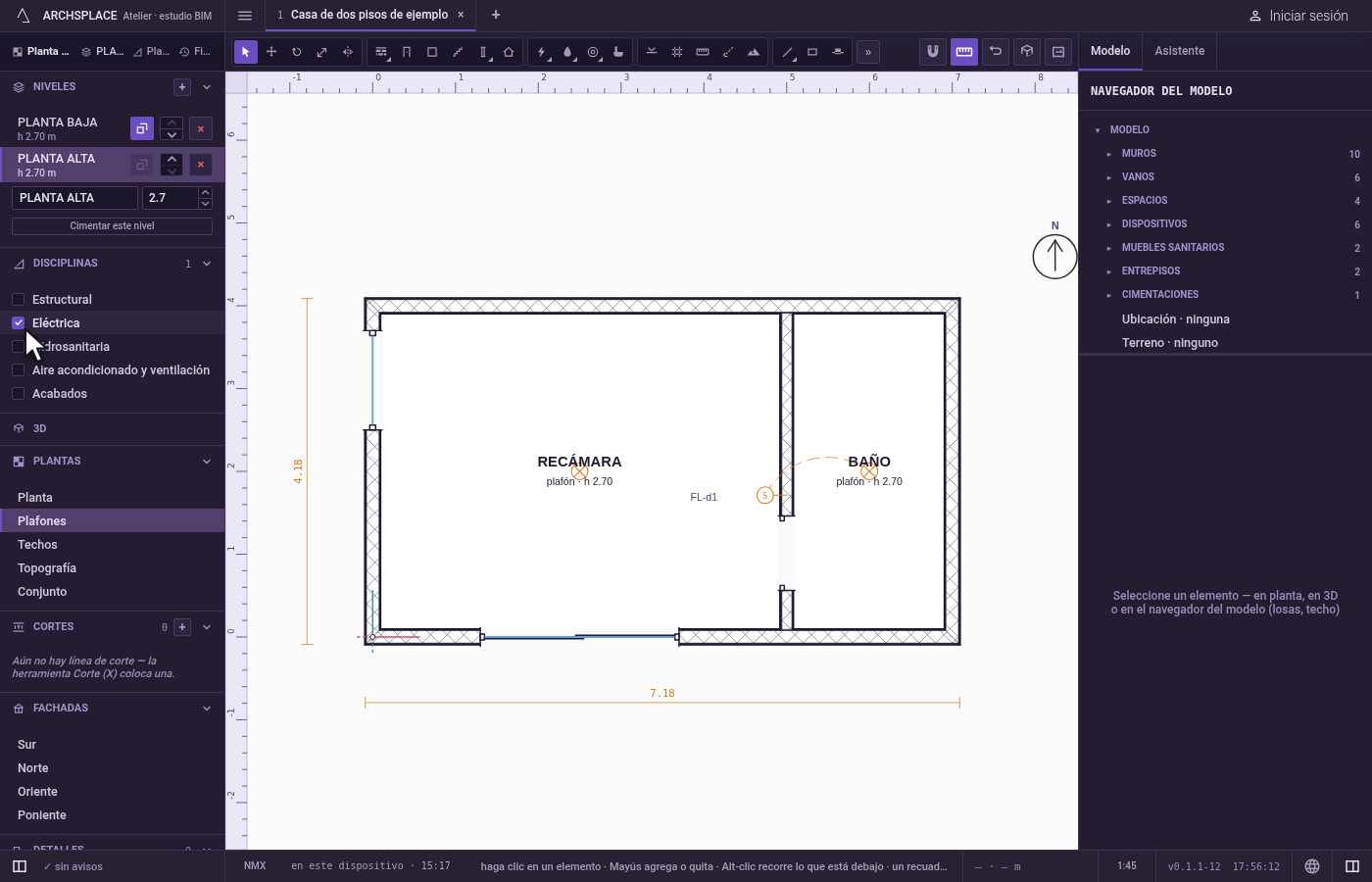

La planta de conjunto lleva las herramientas de planta y el imán, igual que la planta arquitectónica. Las disciplinas no son plantas propias: Estructural, Eléctrica, Hidrosanitaria, Aire acondicionado y ventilación, y Acabados son superposiciones que se ponen sobre cualquiera de ellas (vea Superposiciones).

• Para dibujar en la planta arquitectónica, y revisar los plafones, las luminarias y los ductos en la planta de plafones.
• Para revisar los techos y sus cotas en la planta de techos.
• Para trazar el terreno y la cimentación en la planta de Topografía.
• Para preparar la planta de conjunto de una licencia de construcción, con sus curvas de nivel y su sombra.

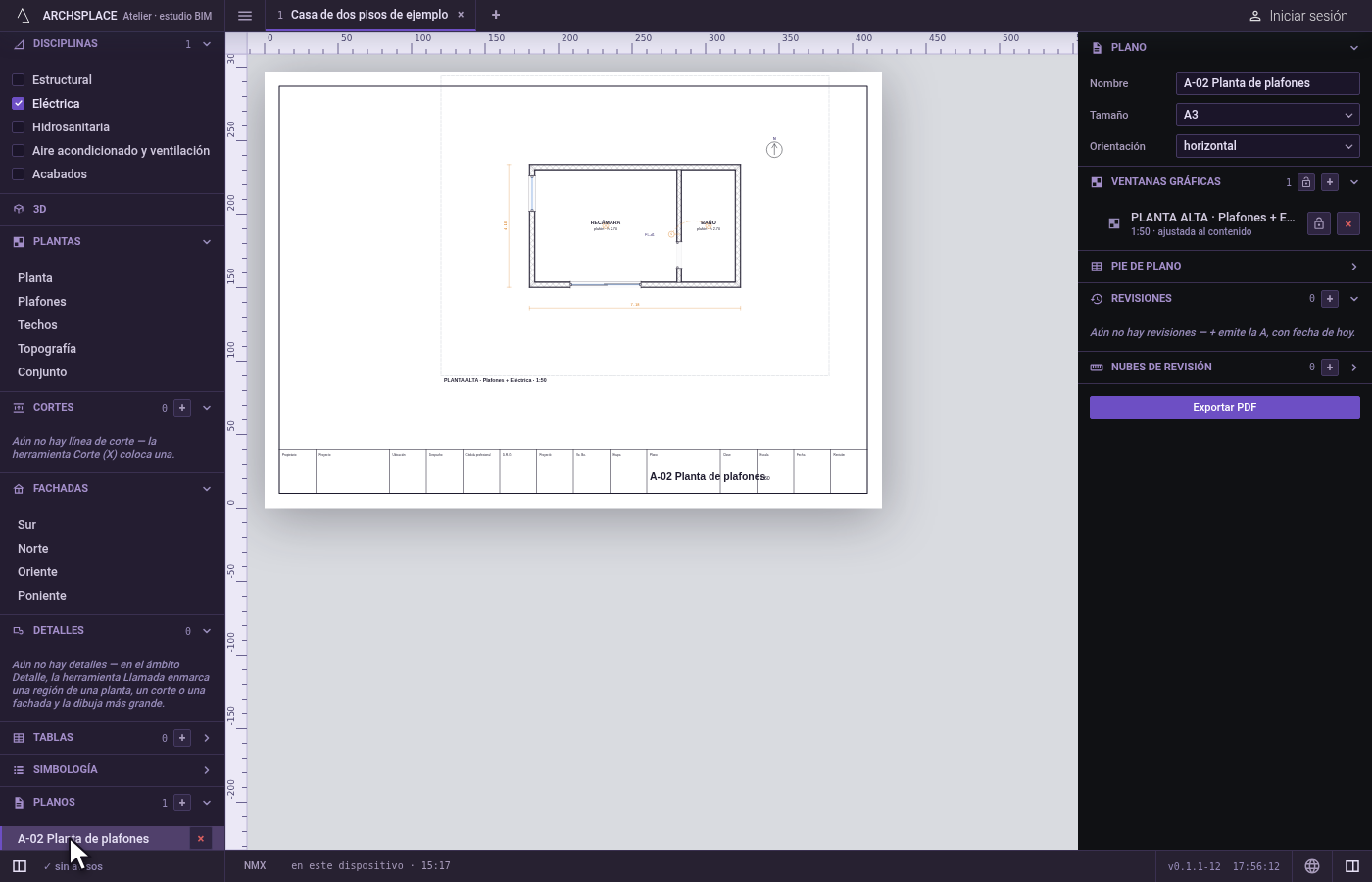

Nada. Abrir una planta, o activar o desactivar una superposición, solo cambia lo que usted mira; las superposiciones se recuerdan para el proyecto en esta computadora. Solo lo que usted dibuja en una planta, y la ventana gráfica de un plano colocada en un plano, se escriben en el proyecto.
