Columna
Columna coloca una columna con un solo clic, centrada donde el imán fija el cursor, con la sección elegida junto a las herramientas. Su sección y su ángulo se pueden cambiar después en su panel.
Qué es
Columna coloca una columna rectangular, centrada en el punto donde usted hace clic. La lista junto a las herramientas ofrece cinco secciones: 25 por 25, 30 por 30, 40 por 40, 20 por 40 y 40 por 20 centímetros, mostradas en las unidades de su proyecto. El primer número es el ancho sobre la horizontal de la planta y el segundo, el fondo sobre su vertical.
La columna se apoya en su nivel, de piso a piso. En el nivel más bajo se apoya en una zapata que el proyecto calcula debajo de ella, a menos que otra cosa ya la cargue.
Cuándo usarlo
- Para trazar una estructura sobre una retícula de ejes, columna por columna.
- Para colocar un poste bajo una trabe o un techo.
- Para volver a dibujar las columnas de un edificio levantado.
Los pasos

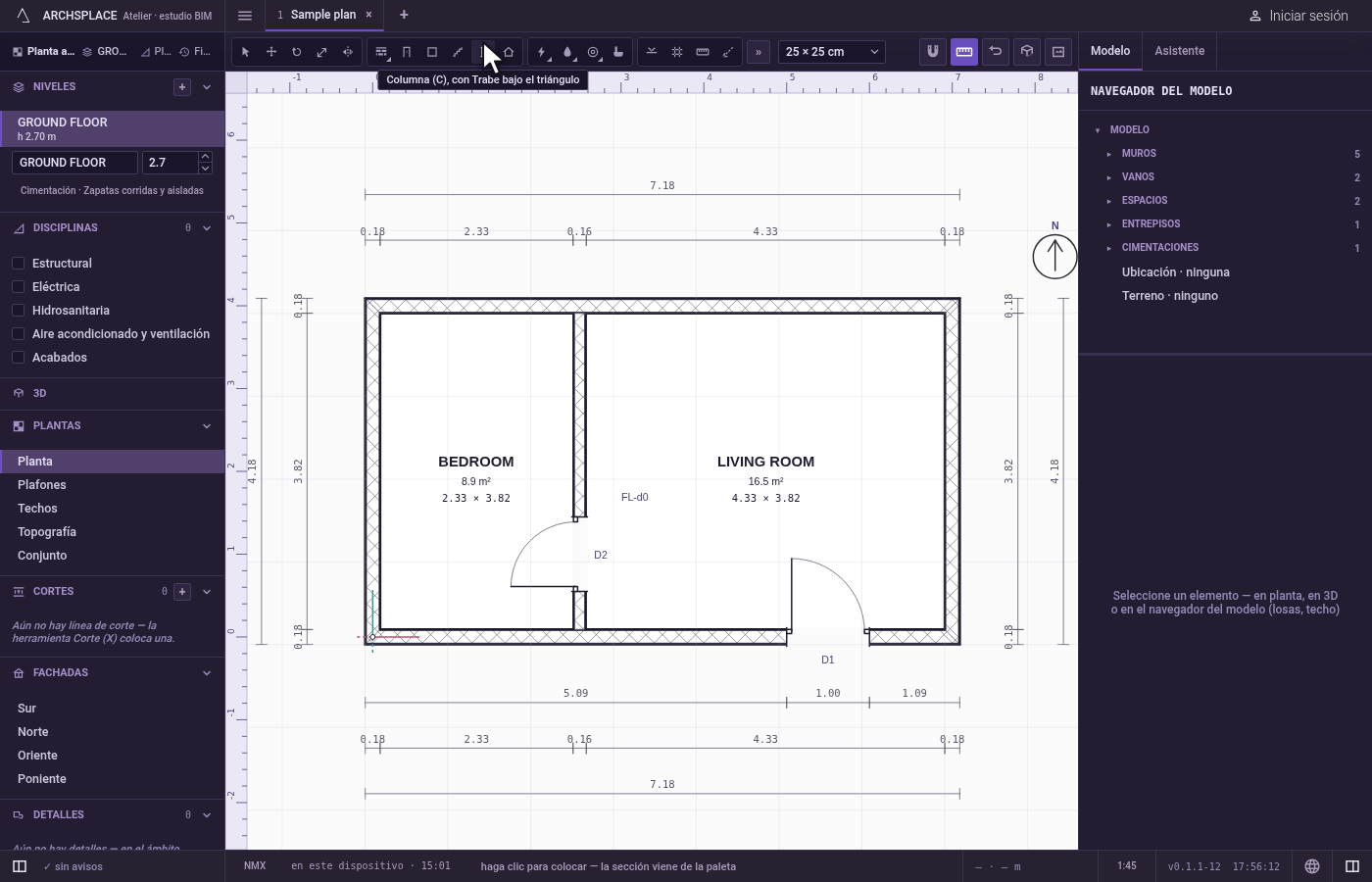

Tome la herramienta. Presione
C, o haga clic en el botón Columna. La barra de estado le indica que haga clic, con la sección de la lista.

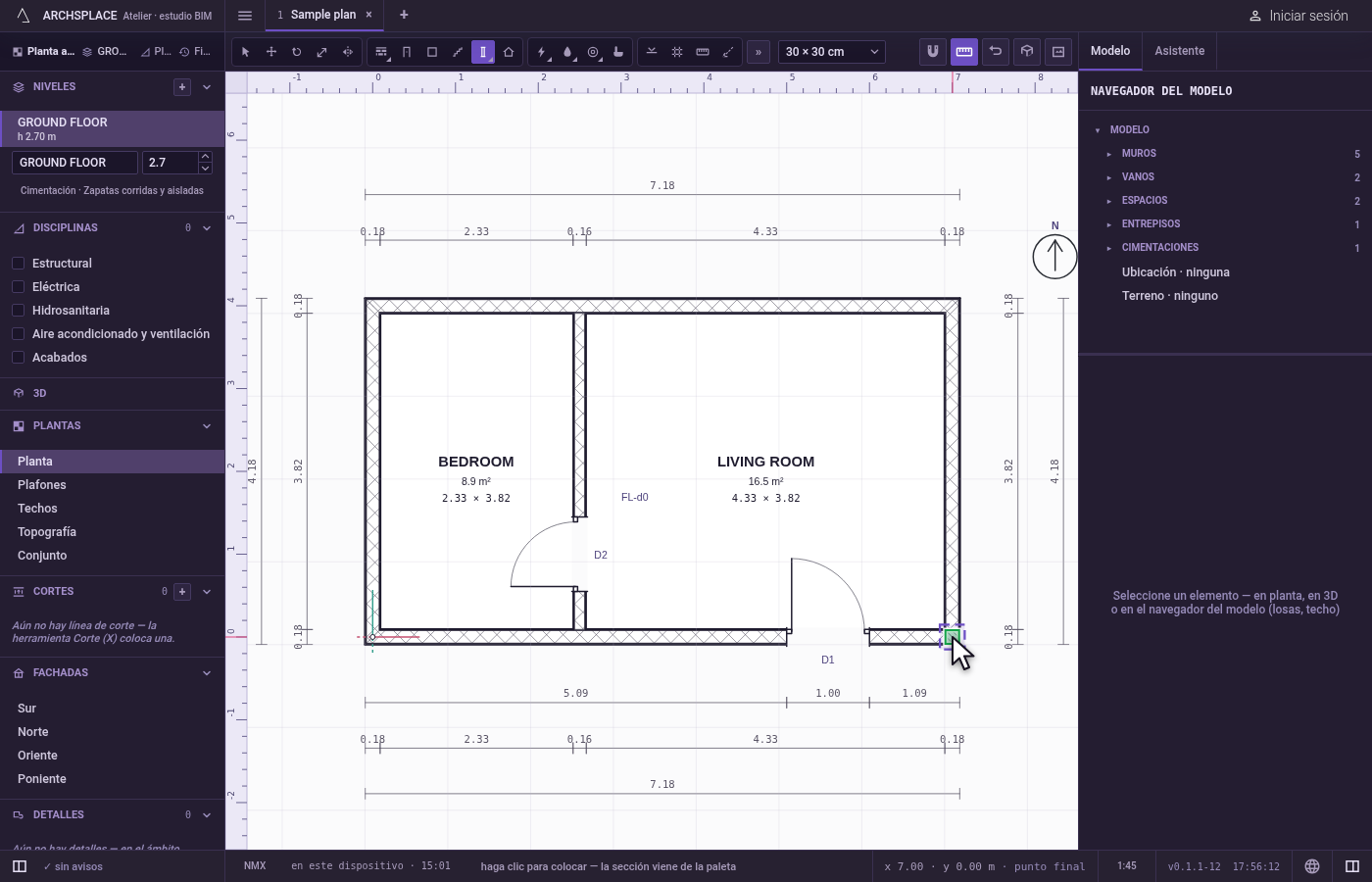

Elija la sección. Elíjala en la lista junto a las herramientas. La imagen fantasma bajo el cursor la muestra.

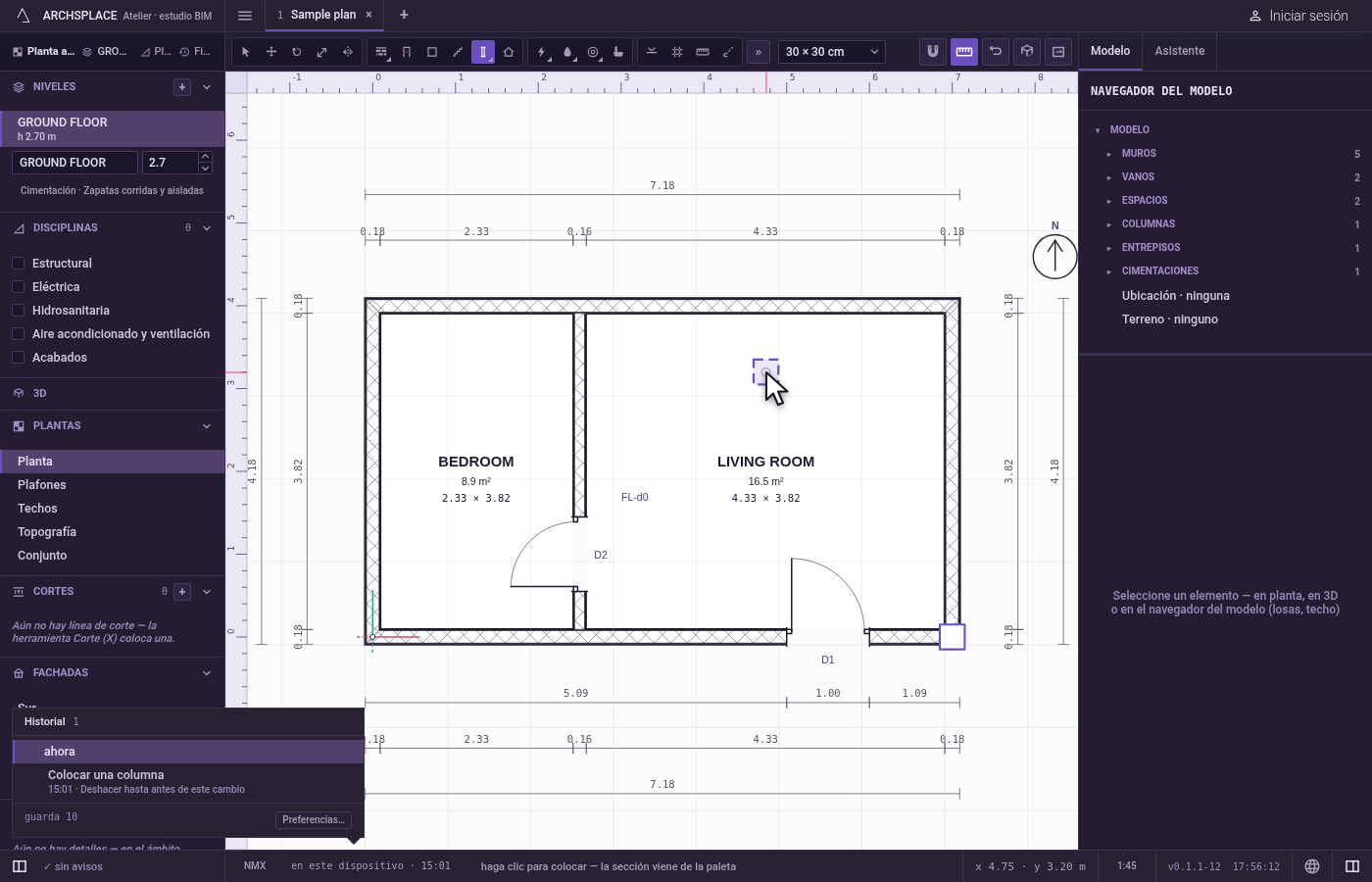

Haga clic donde va. El imán fija el cursor en un cruce de ejes, la esquina de un muro, un punto medio u otro punto a su alcance, y la columna queda centrada ahí. Cada clic coloca otra columna.

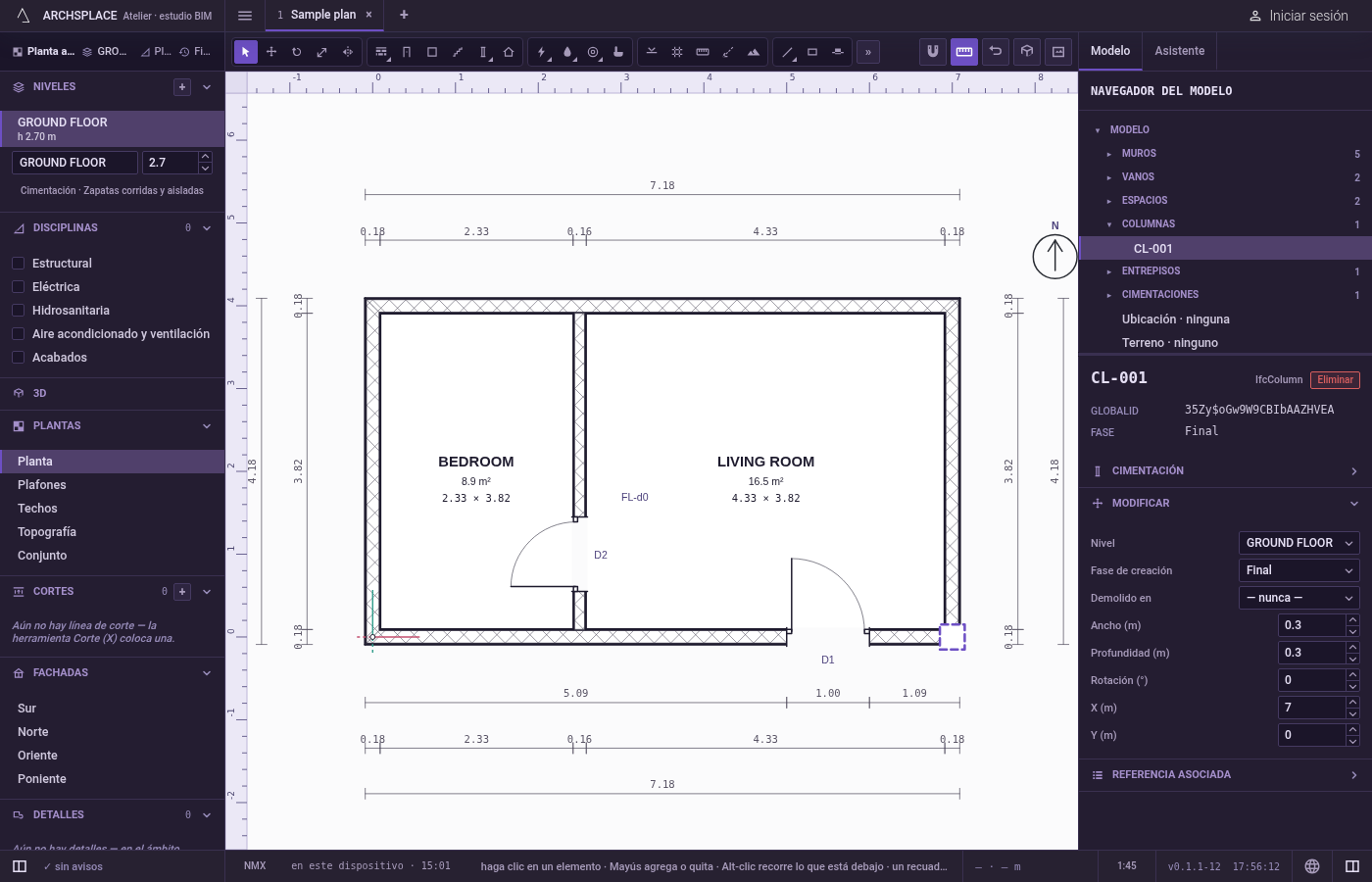

Ajústela en su panel. Seleccione la columna con Seleccionar para escribir su ancho, su fondo, su giro en grados y la X y la Y de su centro.
Qué rechaza
- Una sección que no es positiva. El proyecto rechaza un ancho o un fondo de cero o menos.
- Nada en el momento del clic. Una columna se coloca donde usted haga clic, incluso dentro de un muro: revise la planta antes de hacer clic.
Qué escribe en el contrato
Un registro nuevo al final de la lista de columnas del proyecto, como un solo paso que un solo deshacer revierte: el nivel, el centro al milímetro, el ancho y el fondo en metros, y la fase en la que dibuja la vista. El ángulo se escribe solo cuando usted gira la columna. La zapata de abajo nunca se escribe: se calcula cada vez que se construye el proyecto.
Conceptos
Preguntas frecuentes
¿Cómo pongo una columna exactamente en un cruce de ejes?
Acerque el cursor al cruce de dos ejes: el imán lo fija en el cruce y muestra una cruz. Haga clic, y la columna queda centrada ahí.
¿Puedo hacer una columna de otro tamaño que los que se ofrecen?
Sí. Colóquela con cualquier sección y luego escriba su ancho y su fondo en su panel.
