Círculo por 2 puntos en el editor de piezas

Círculo por 2 puntos dibuja una junta redonda dentro de la pieza de un patrón a partir de los dos extremos de su diámetro. El círculo es una sola junta, y debe quedar completo dentro de la pieza.

Qué es

Círculo por 2 puntos dibuja un círculo que pasa por dos puntos que usted designa, que son los dos extremos de su diámetro. Su centro queda a la mitad entre ellos. Los puntos se ajustan a las esquinas de la pieza, a los puntos medios de sus lados, a su centro, a sus bordes y a las juntas ya dibujadas, así que un círculo puede caber exactamente entre dos de ellos. El círculo es una sola junta, que se selecciona, se mueve y se borra completa.

Es el mismo Círculo por 2 puntos de los demás editores del estudio, que aquí actúa sobre las juntas de la pieza.

Cuándo usarlo

Para ajustar un círculo exactamente entre dos puntos que ya tiene, como los puntos medios de dos lados de la pieza.
Para dibujar un círculo cuyo diámetro es el largo de una junta existente.
Cuando conoce el centro y el radio, Círculo es más rápido.

Los pasos

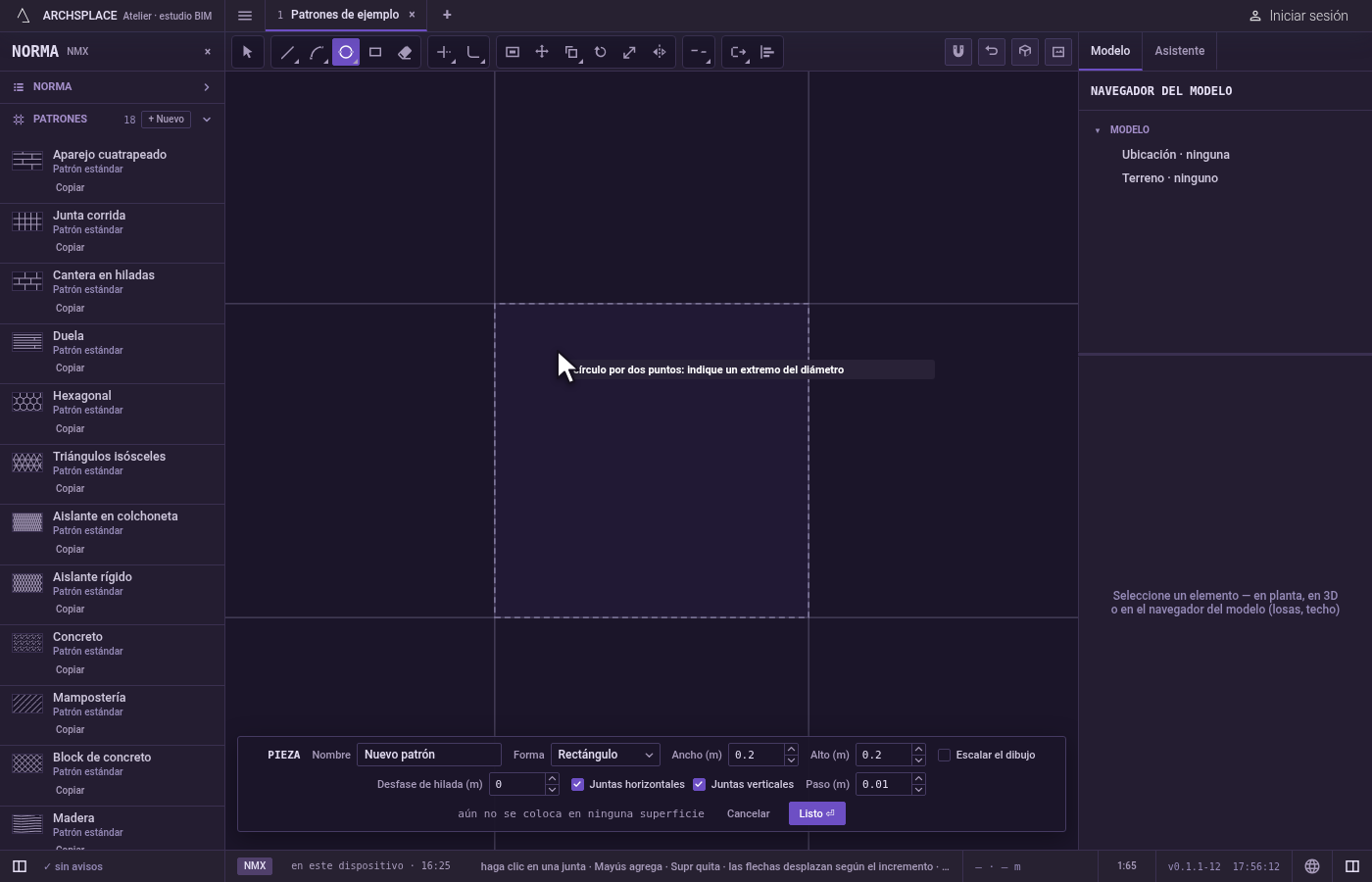

Tome la herramienta. Escriba C y luego D, una tras otra, o haga clic en Círculo por 2 puntos en la barra. Comparte su botón con Círculo, Círculo por 3 puntos y Polígono. La C abre Círculo por un momento, y la D completa esta.

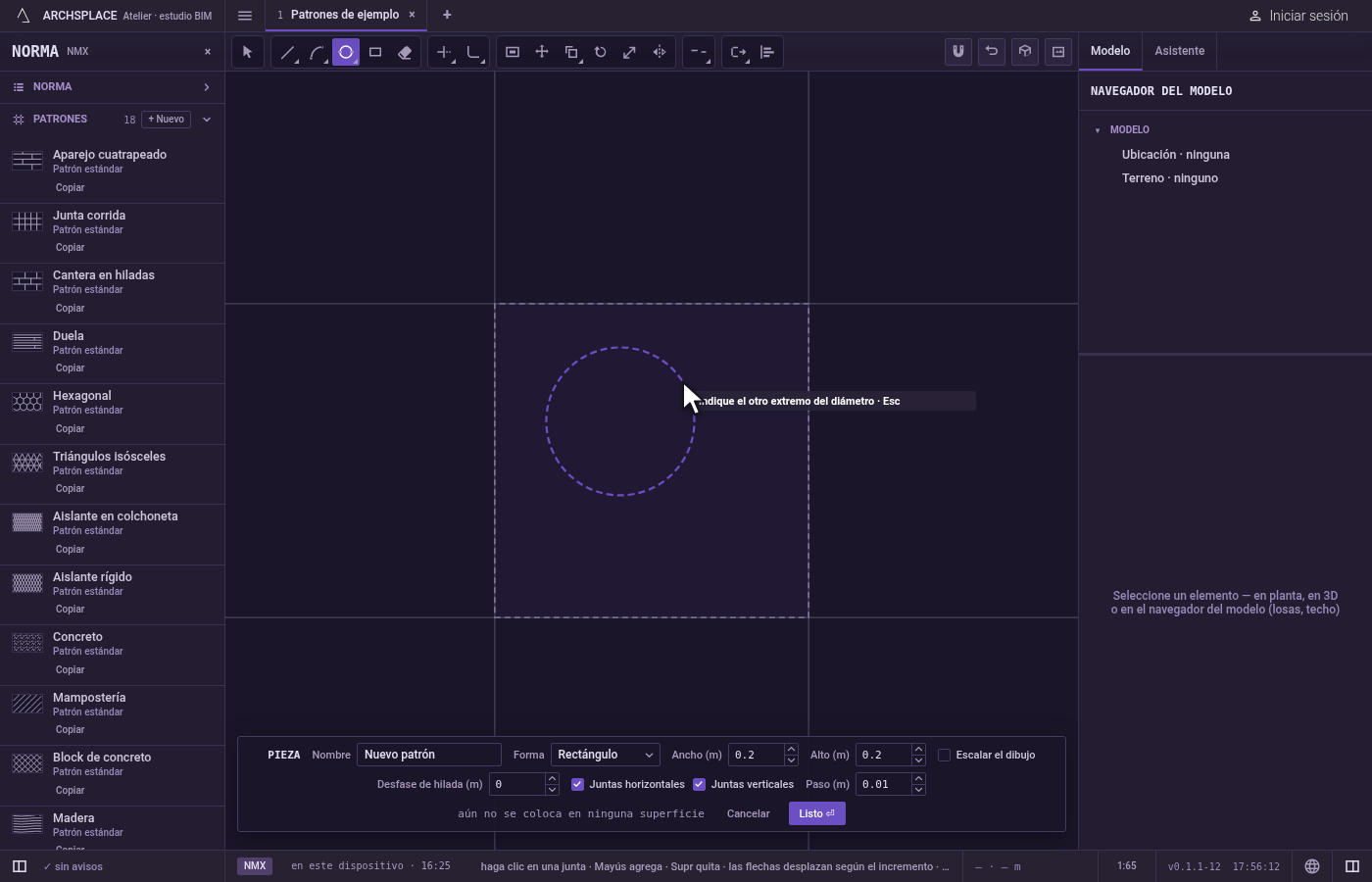

Designe un extremo del diámetro. Haga clic en él, o escriba x;y y presione Enter, medido desde la esquina inferior izquierda de la pieza.

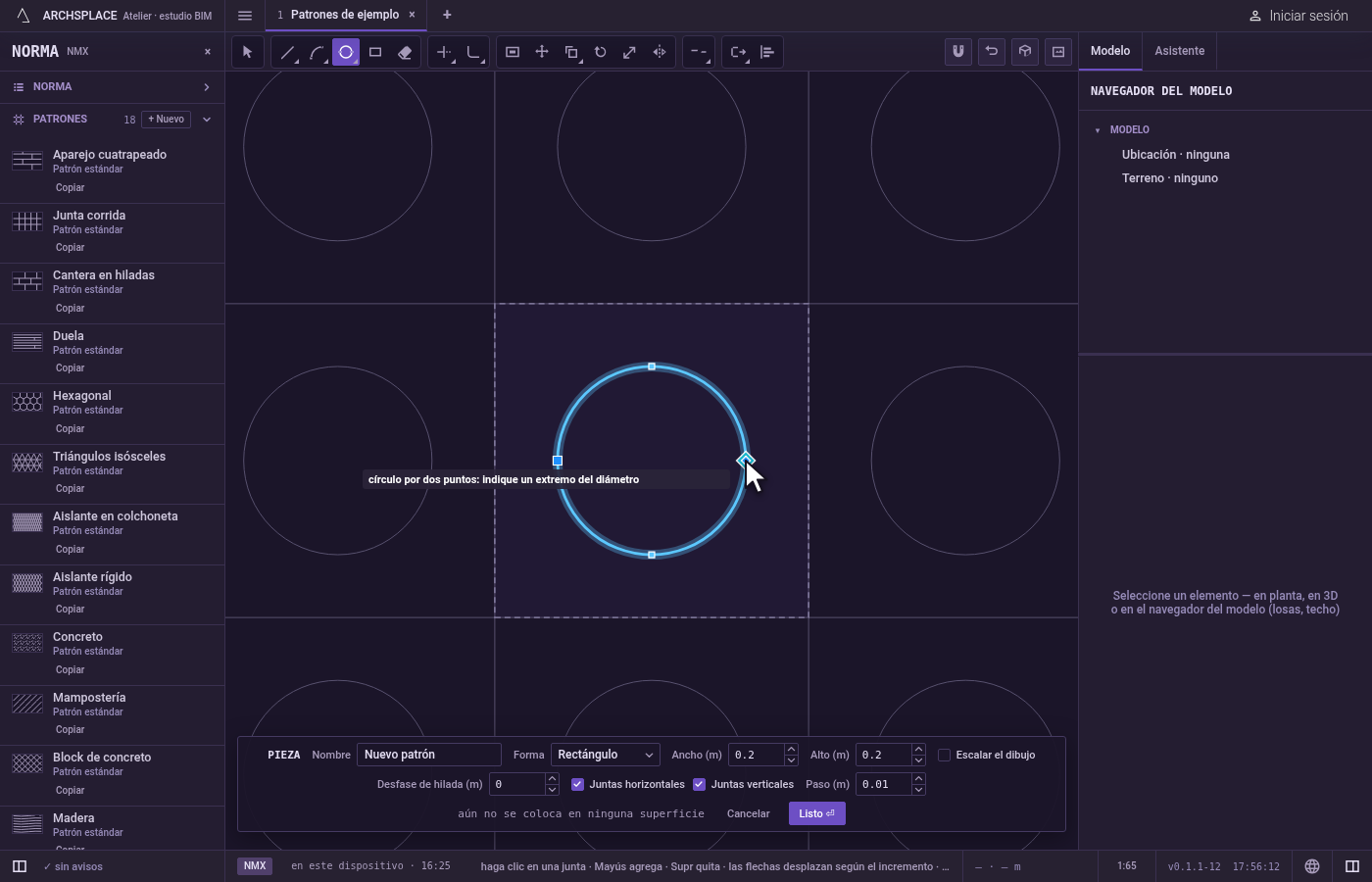

Designe el otro extremo. Un círculo fantasma sigue al puntero. Haga clic en el otro extremo, o escríbalo como un punto medido desde el primer extremo (@dx;dy, o @d<ángulo) y presione Enter. Si la imagen fantasma se dibuja con el color de rechazo, el clic se rechazaría.

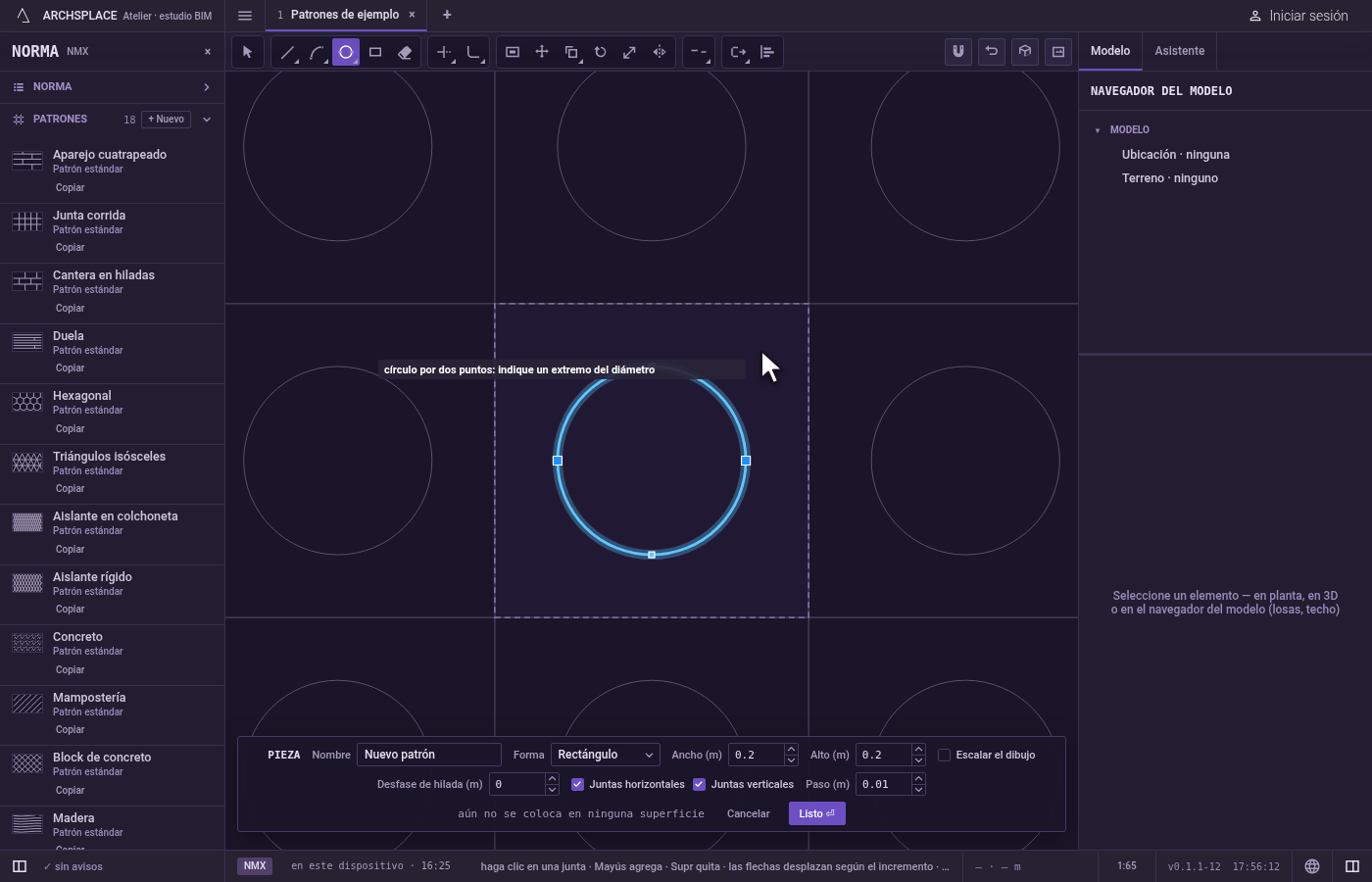

Dibuje el siguiente o termine. El círculo se queda, seleccionado, y la herramienta espera un primer punto nuevo. Esc descarta el primer punto y luego deja la herramienta por Seleccionar. Ctrl+Z deshace el último círculo. Presione Listo en la barra al pie para entregar la pieza.

Qué rechaza

Un círculo que sale de la pieza. Si alguna parte de él quedaría fuera de la pieza, no se dibuja nada, y el editor dice una forma debe quedar dentro del módulo.
Dos puntos que son uno. No forman ninguna figura, y la indicación dice ese punto no forma ninguna figura.
Un círculo demasiado chico. Un círculo de radio menor que un milímetro se rechaza con no se admite una junta de menos de 1 mm.

Qué escribe en el contrato

Nada mientras trabaja: el cambio se queda en el editor de piezas, donde Ctrl+Z lo recorre hacia atrás. Cuando presiona Listo, toda la pieza se escribe en los patrones del proyecto en un solo paso que se puede deshacer, cada junta como sus puntos en metros desde la esquina inferior izquierda de la pieza. Un círculo se guarda como una sola junta cerrada hecha de dos semicírculos. Un patrón estándar nunca se cambia: Listo guarda la versión propia del proyecto con el mismo nombre, y todas las superficies que lo colocan la siguen. Guardar como nuevo escribe en cambio un patrón nuevo. Cancelar no escribe nada.

Relacionado

Preguntas frecuentes

¿Cuándo es más fácil un círculo por dos puntos que un círculo por su centro?

Cuando conoce dos puntos opuestos del círculo, por ejemplo los puntos medios de dos lados de la pieza, o los extremos de una junta existente. El círculo cabe exactamente entre ellos.

¿Puedo escribir el diámetro?

No como un solo número. Después del primer extremo, escriba el segundo extremo como un punto: @0.1;0 lo coloca 10 cm a la derecha con el proyecto en metros, o @0.1<90 hacia arriba.
