Arco por centro

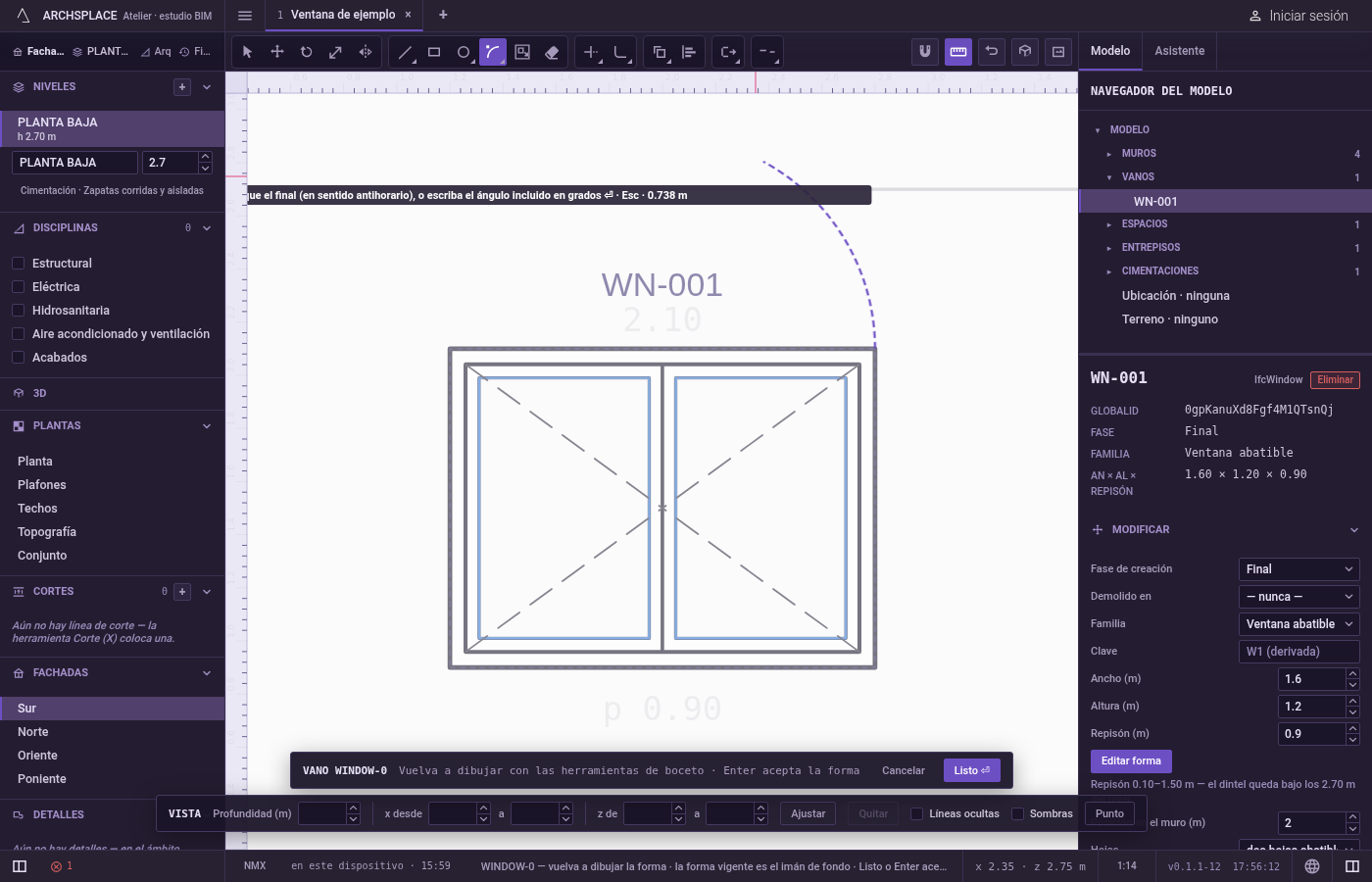

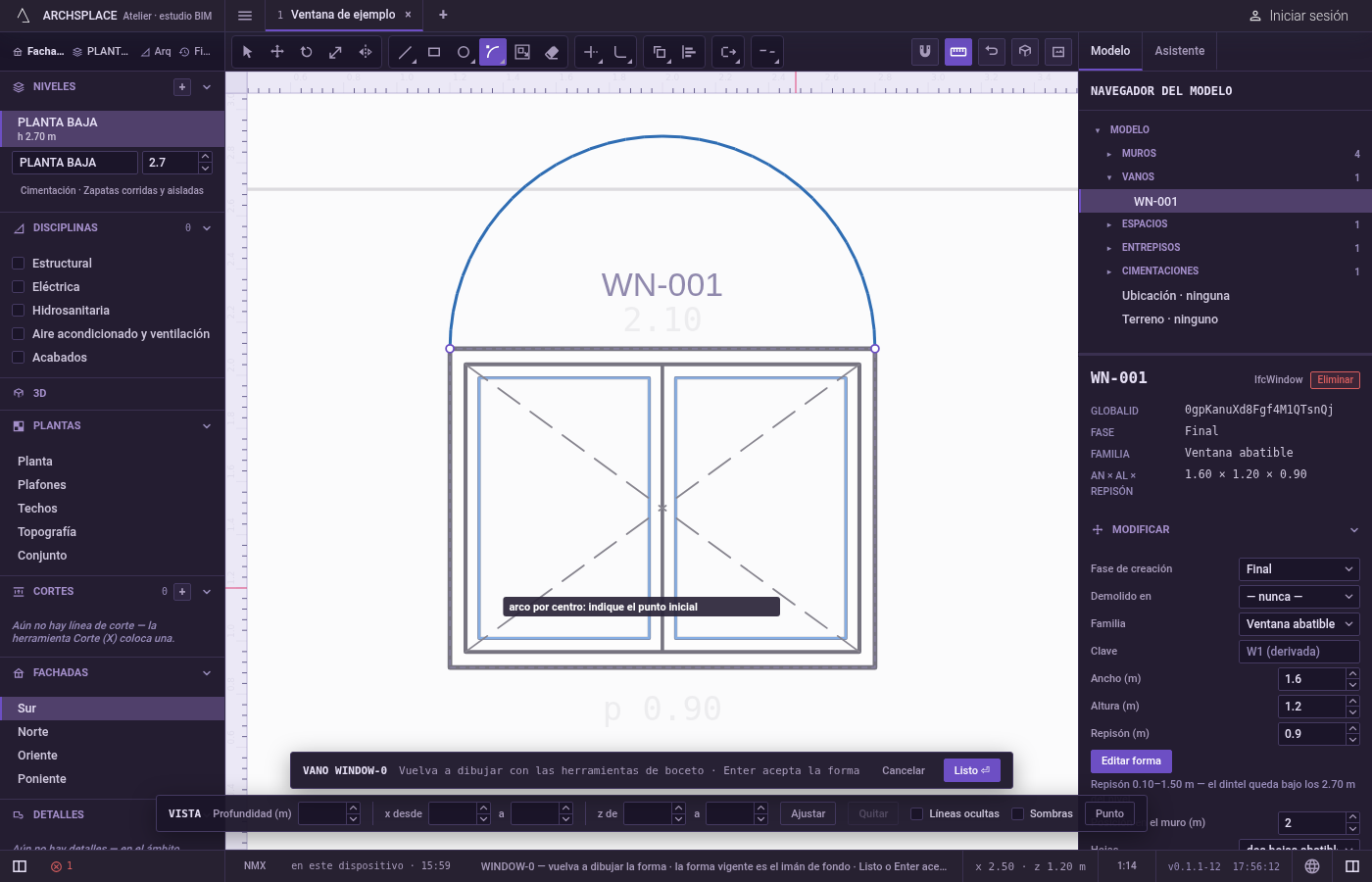

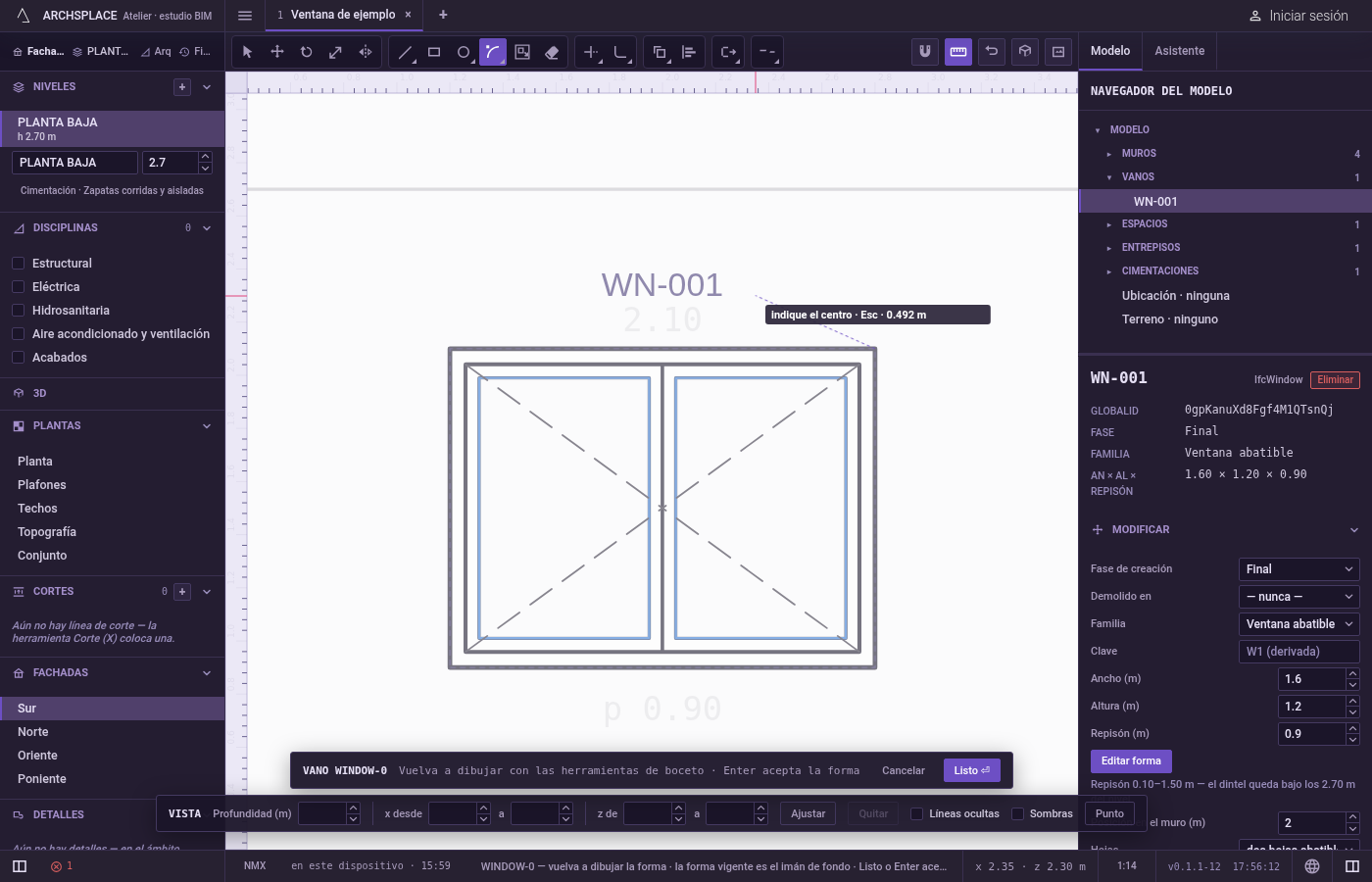

Arco por centro dibuja un arco sobre un círculo que usted define por su centro y un punto sobre él, el inicio. El arco corre desde el inicio, en sentido contrario a las manecillas del reloj alrededor del centro, hasta el punto del círculo en la dirección del puntero. O usted escribe el ángulo que abarca, en grados: positivo en sentido contrario a las manecillas, negativo en el sentido de las manecillas. El radio siempre es la distancia del centro al inicio.

Es el arco que conviene cuando se conoce el centro, como un arco cuyo centro está sobre la línea de arranque.

• Para dibujar un arco a partir de su centro conocido y su punto de arranque.
• Para dibujar un arco de un ángulo exacto, como un cuarto de círculo.

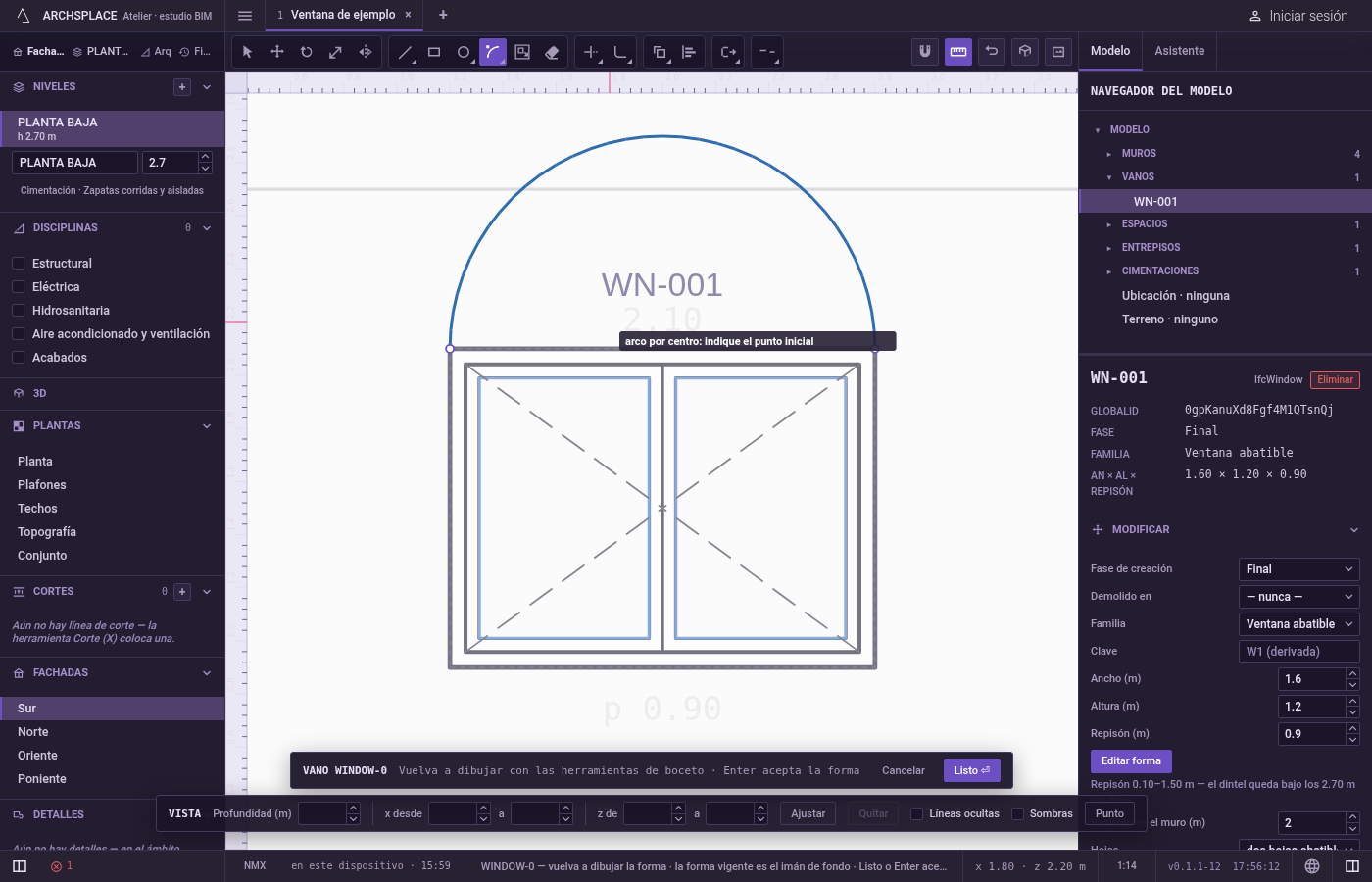

Nada hasta que presiona Listo. Cada arco es un paso dentro del editor, y Ctrl+Z los recorre hacia atrás. El contrato cambia cuando presiona Listo, o Enter sin nada en curso, como un paso que se puede deshacer: lo que encierran las líneas se vuelve el profile de la ventana o la puerta, puntos [u, v] en metros a lo ancho del muro y hacia arriba desde el piso, o el outline del área de patrón en las floorAreas o ceilingAreas del espacio, puntos [x, y] en metros de planta.

Un arco solo cierra un contorno junto con sus demás líneas. Se vuelve una flecha, el tercer número del punto donde empieza: 0.414214 para un cuarto de círculo, 1 para media circunferencia.
