Llamada

Llamada encierra una región de una planta, un corte o una fachada con dos clics y la convierte en una vista propia: la misma región dibujada otra vez más grande, a 1:20 salvo que elija otra escala. La vista de donde viene conserva un recuadro punteado y un globo que nombra la llamada y el plano donde está colocada.

Qué es

Llamada es la última herramienta del grupo de detalle, en la barra de herramientas de cada planta, corte y fachada. Dos clics encierran una región de la vista, y la región se vuelve una vista propia: el mismo dibujo calculado otra vez dentro del recuadro, a una escala mayor, 1:20 salvo que le dé otra. No se copia nada. La llamada se dibuja a partir del modelo cada vez que se abre, así que sigue cada cambio de los muros, las losas y los vanos dentro del recuadro.

La vista de donde viene la llamada muestra la región como un recuadro punteado con un globo en su esquina superior derecha. El globo nombra la llamada, D1 para la primera, D2 para la siguiente, y bajo el nombre da el plano donde está colocada la llamada, o un guion mientras no está en ninguno. Un clic en el globo abre la llamada. La barra lateral lista todas las llamadas en Detalles, como Detalle D1, y desde ahí se puede arrastrar a un plano, donde se imprime a su propia escala con el pie Detalle D1.

La vista de la llamada dibuja solo el modelo. Las marcas, las notas y las cadenas de cotas de la vista de donde viene no se llevan. Dentro de ella, las herramientas de detalle dibujan marcas que pertenecen solo a la llamada.

Cuándo usarlo

Para dibujar más grande un alero, un umbral o una zapata de un corte, y mostrar cómo se construye.
Para darle a una región sus propias notas y líneas, separadas del corte o de la fachada.
Para colocar un detalle ampliado en un plano junto al dibujo de donde viene.

Los pasos

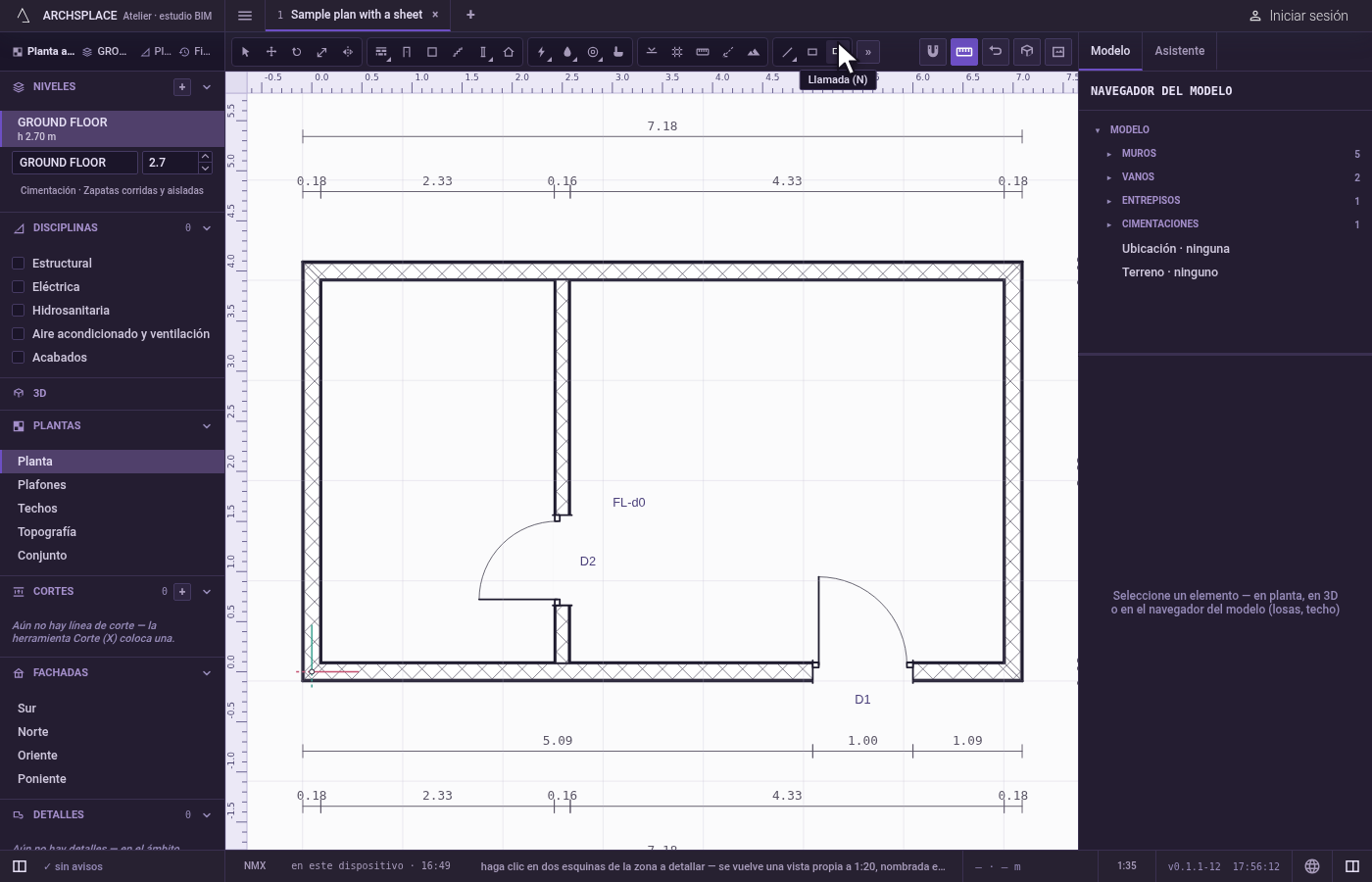

Abra la vista y active la herramienta. Abra un corte, una fachada o una planta, y luego presione N, o haga clic en Llamada, la última herramienta del grupo de detalle. La barra de estado le indica que haga clic en dos esquinas de la región que va a detallar, y que se vuelve una vista propia a 1:20.

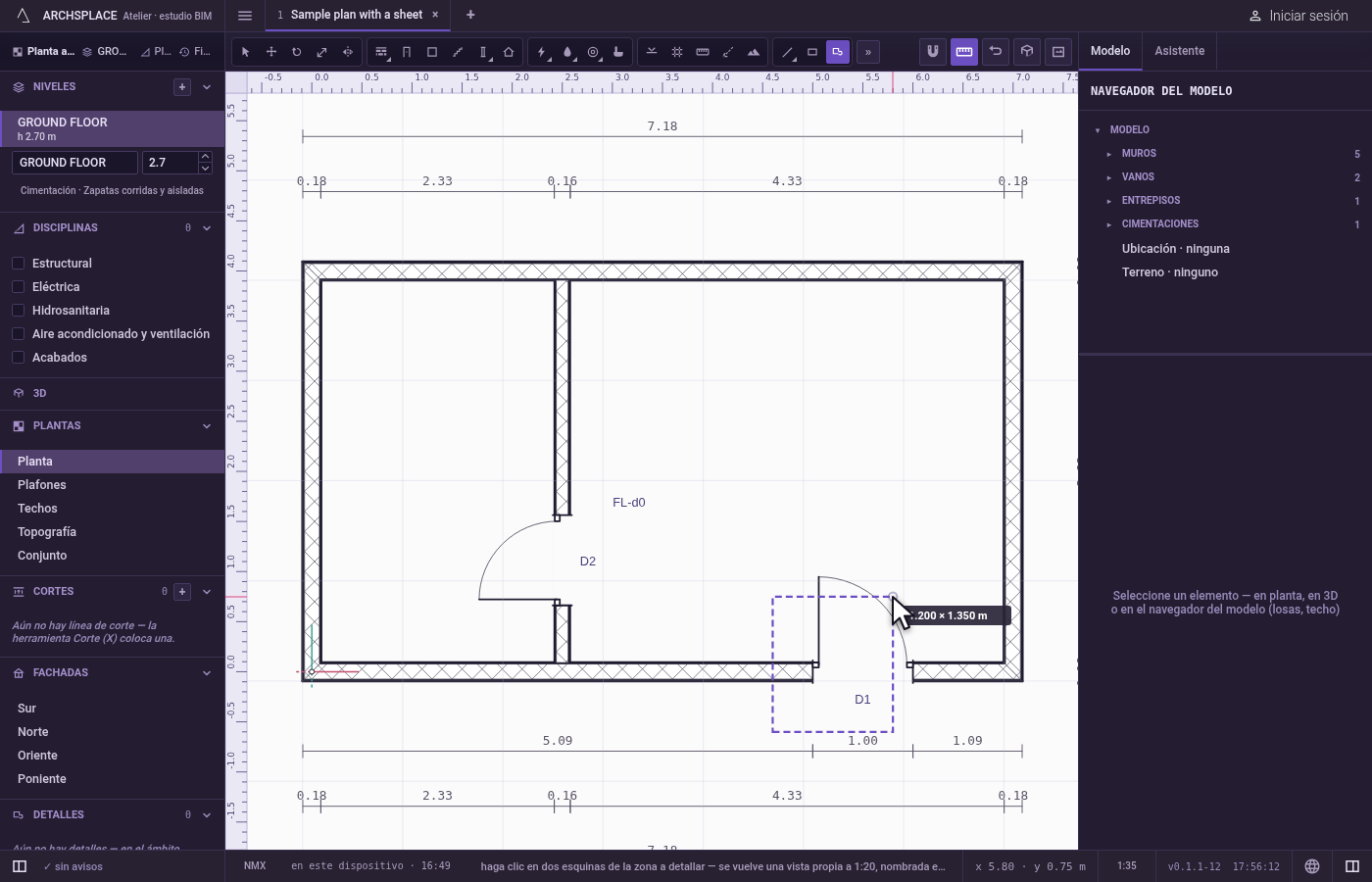

Haga clic en la primera esquina de la región. Cada línea del dibujo atrae el puntero a sus esquinas, puntos medios y bordes. Después del clic, un rectángulo punteado va de esa esquina al puntero.

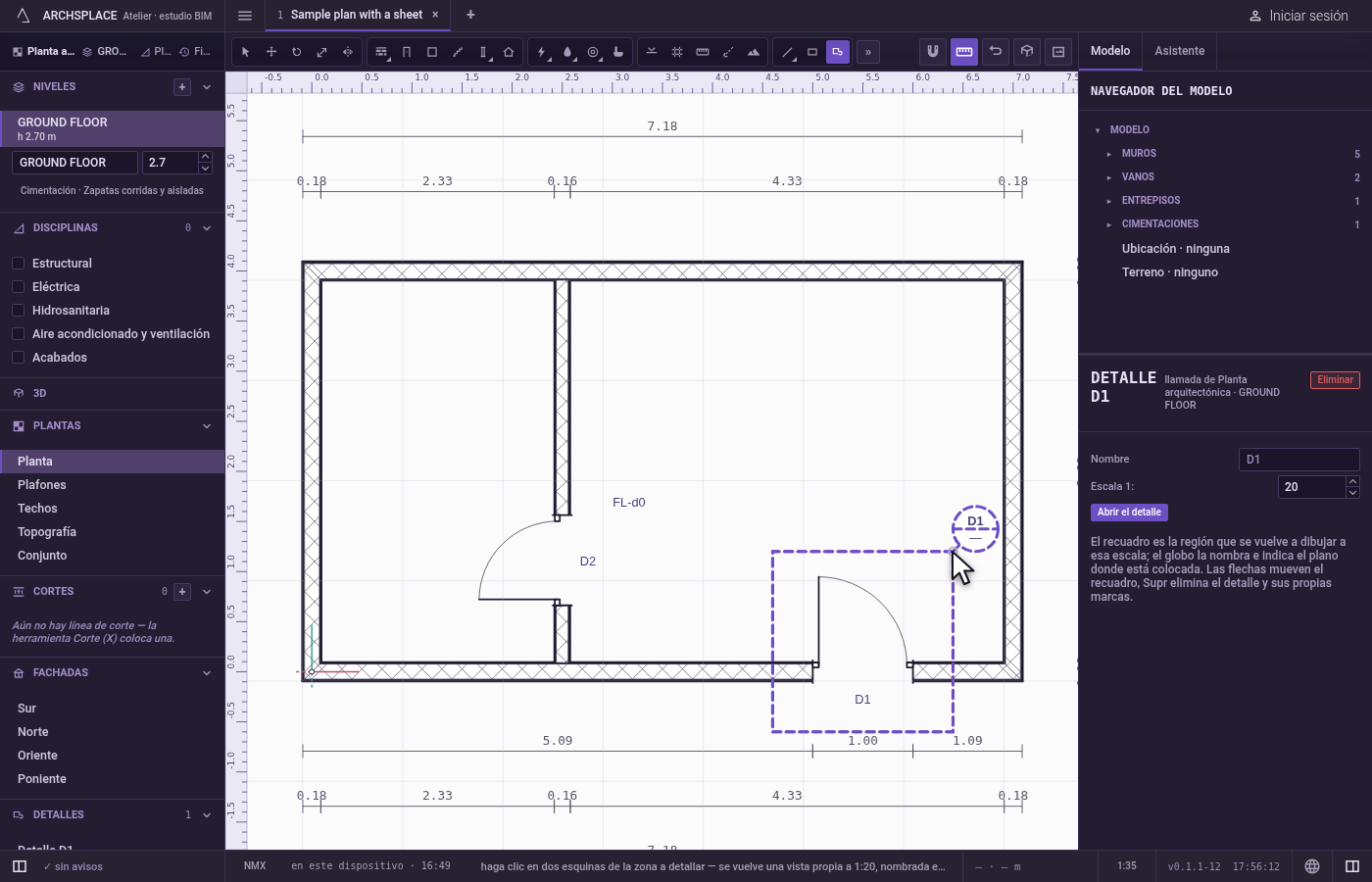

Haga clic en la esquina opuesta. La llamada se crea de inmediato, en un solo paso que un solo Ctrl+Z revierte. La vista dibuja el recuadro punteado y su globo, y la llamada queda seleccionada: su panel dice DETALLE D1 y la vista de la que es llamada, con los campos Nombre y Escala 1:, el botón Abrir el detalle y un botón Eliminar. La herramienta sigue en la mano para otra llamada.
Póngale nombre y defina su escala. Escriba un nombre en Nombre y presione Enter: el globo, el título de la vista y la barra lateral lo muestran en lugar de D1. Escala 1: define la escala a la que se dibuja la región, 20 salvo que escriba otro número.

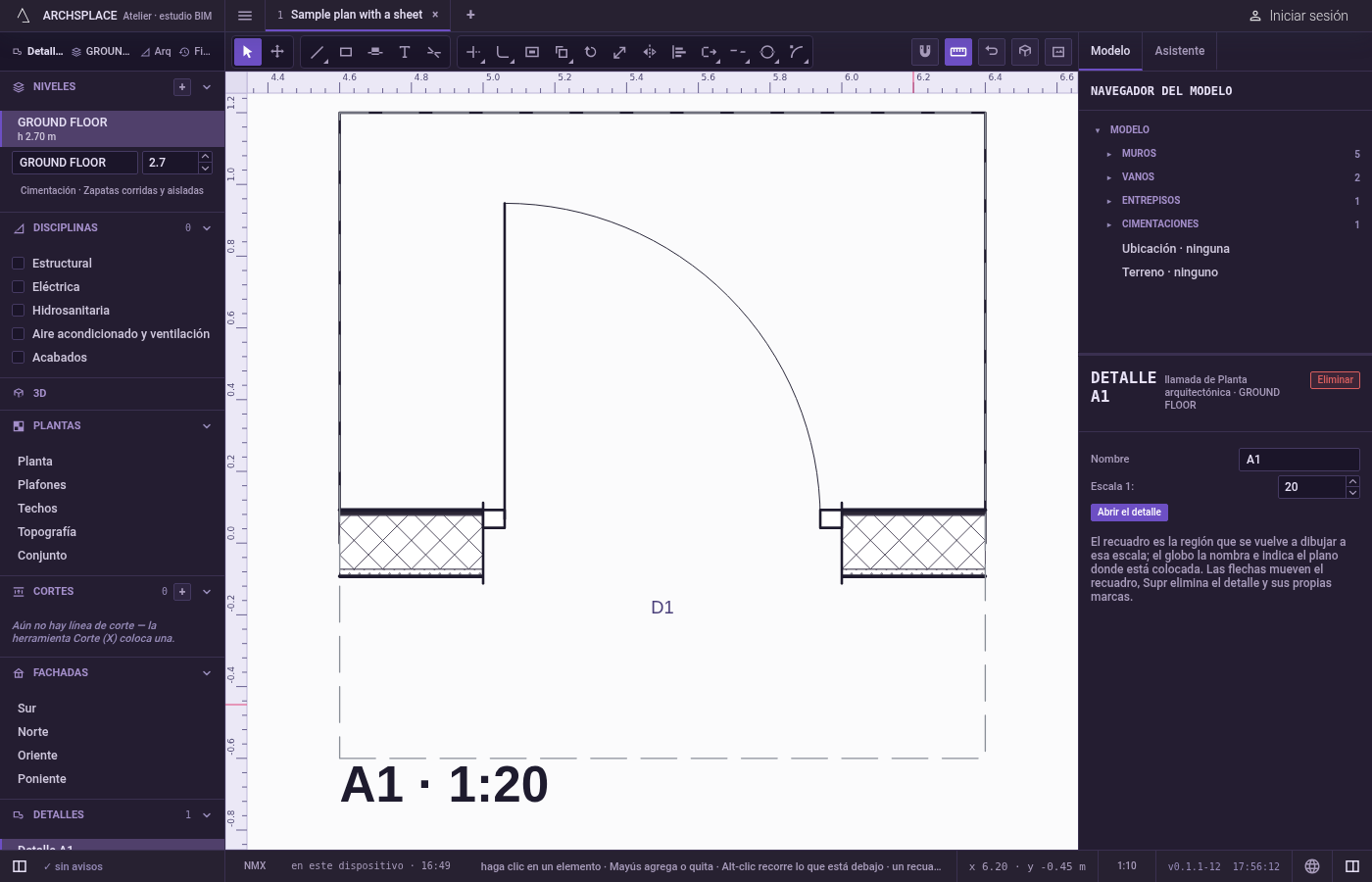

Ábrala. Haga clic en su globo, en Abrir el detalle en su panel, o en ella en Detalles, en la barra lateral. La región llena la pantalla, dibujada otra vez a su escala, enmarcada con una línea y titulada con su nombre y su escala, como D1 · 1:20. La barra de herramientas ahora tiene Seleccionar, Mover y las herramientas de detalle, sin Llamada.

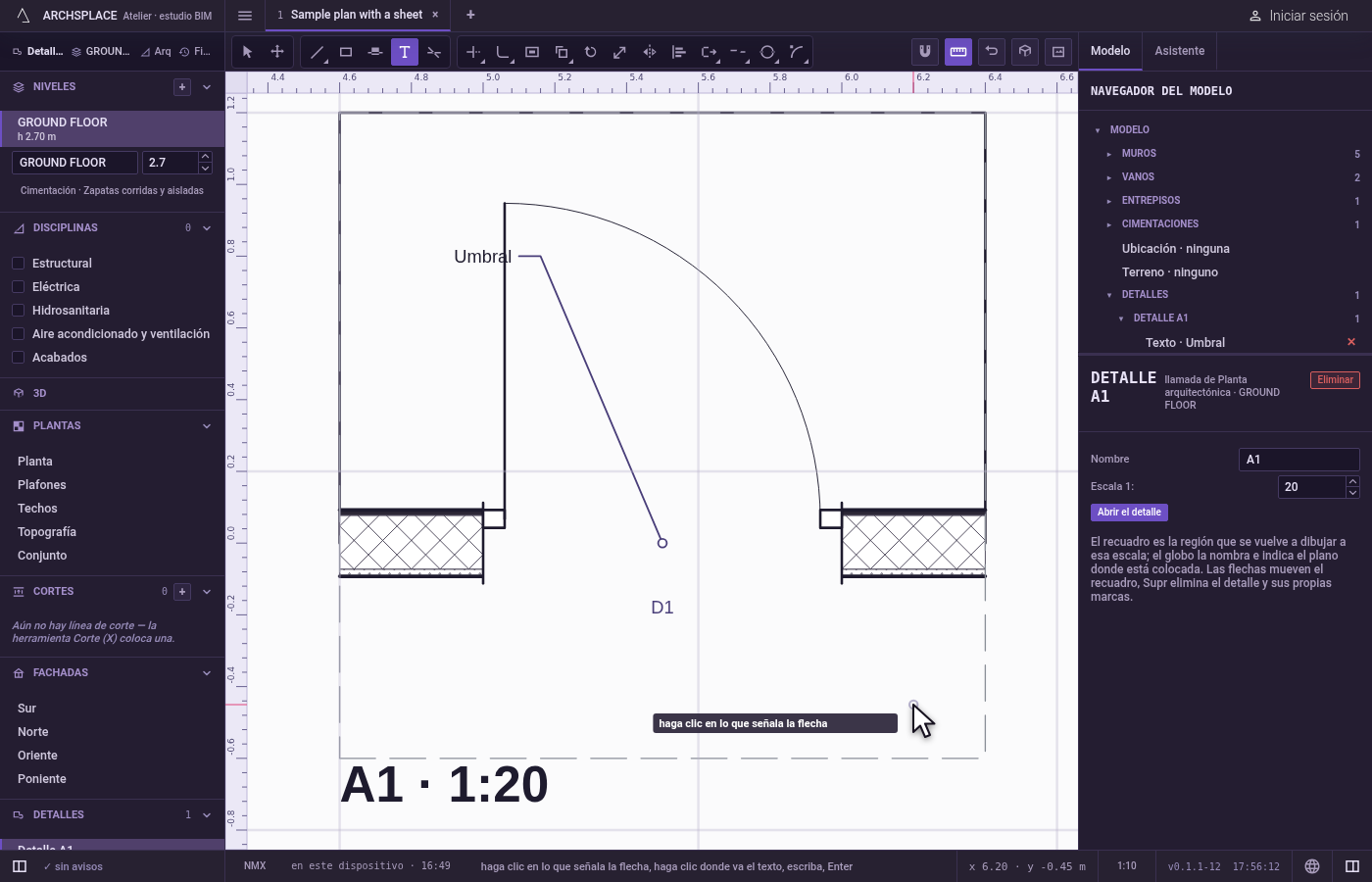

Anótela. Presione Z, haga clic en lo que señala la flecha, haga clic donde van las palabras, escríbalas y presione Enter. La nota pertenece solo a la llamada: aparece en la llamada y en los planos que la colocan, nunca en la vista de donde viene. Línea, Rectángulo, Cobertura y Ocultar funcionan aquí de la misma manera.

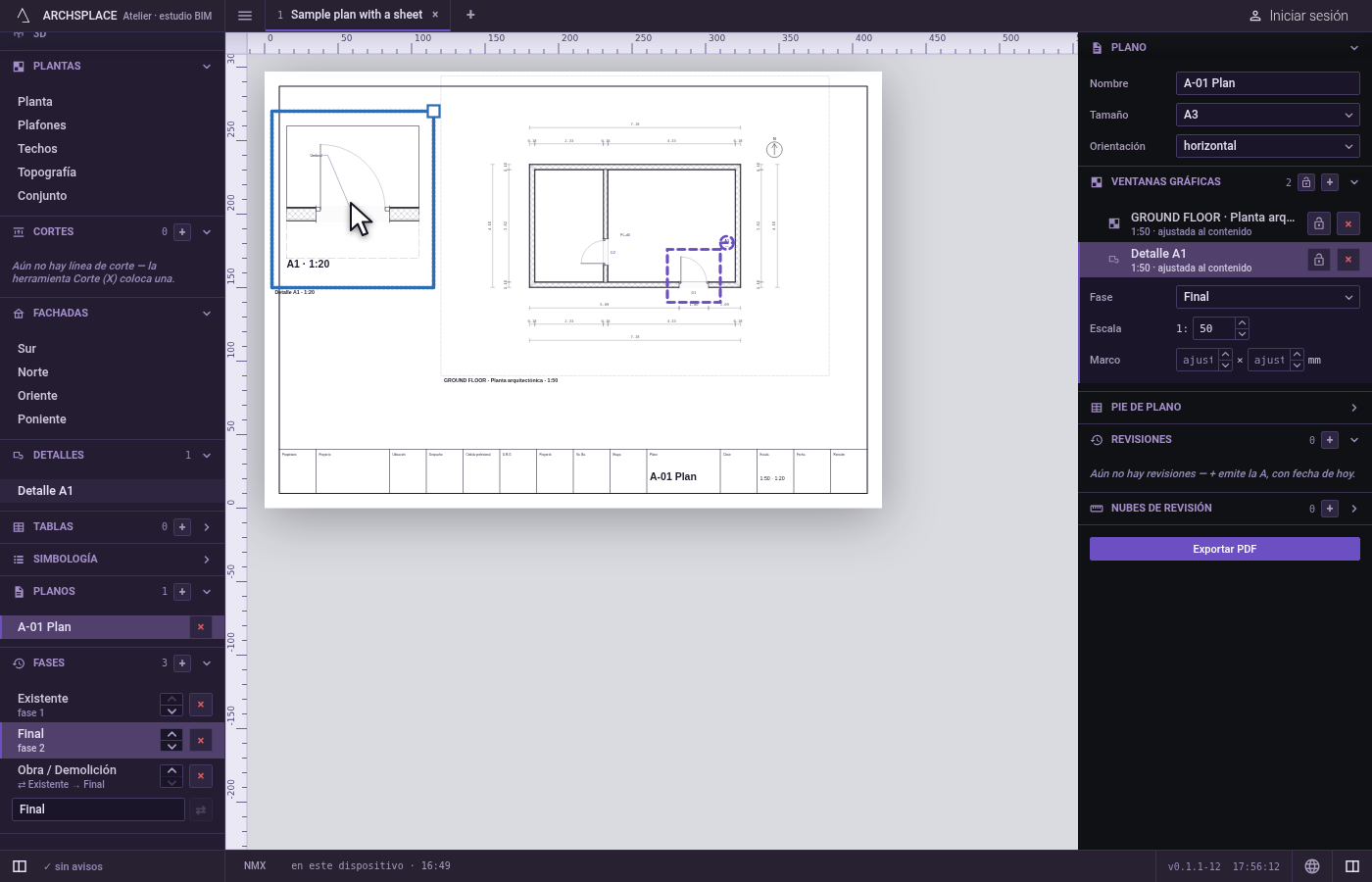

Colóquela en un plano. Abra un plano y luego arrastre Detalle D1 desde Detalles, en la barra lateral, hasta él. El plano imprime la región a la escala de la llamada, y el globo en la vista original nombra ahora ese plano.

Qué rechaza

Una llamada de una llamada. Dentro de la vista de una llamada, la barra de herramientas no tiene herramienta Llamada. Si de todos modos se pide una, el estudio indica que un detalle no puede venir de otro detalle, y que encierre la región en la planta, el corte o la fachada de donde viene.
Un recuadro sin ancho. Una segunda esquina en la misma horizontal o vertical que la primera, a menos de un centímetro, no encierra nada, y la herramienta espera otra segunda esquina.
Esc antes de la segunda esquina. Esc descarta la primera esquina y no escribe nada. Un segundo Esc suelta la herramienta.
Moverla con Mover. Mover deja una llamada donde está e indica que una llamada se mueve con las flechas del teclado, o se elimina y se vuelve a encerrar.
Copiarla. Copiar indica que una llamada se dibuja una sola vez, y que encierre otra con la herramienta Llamada.
Herramientas sin un proyecto abierto. Sin un proyecto abierto, la barra de estado le pide abrir o crear uno, y la herramienta no hace nada.

Qué escribe en el contrato

Cada llamada agrega un registro a los callouts del contrato, en el momento en que se marca su segunda esquina. Nombra su vista como lo hace un detalle: station para un corte, por su lugar en stations; elevation para una fachada, por su lado; level y discipline para una planta. box contiene las dos esquinas en las que hizo clic, en las coordenadas propias de esa vista, redondeadas al milímetro: para un corte o una fachada, [u, z], a lo largo de la vista y hacia arriba.

Un nombre escrito en el panel agrega label; un nombre vacío lo deja fuera, y el globo dice D1, D2 y así, según el lugar de la llamada en la lista. Una escala distinta de 20 agrega scale, como número entero. La vista de la llamada nunca se escribe: es el modelo dibujado otra vez cada vez.

Lo que se dibuja dentro de la llamada se escribe en details como cualquier otra marca, ligado a ella por su lugar en callouts, en las coordenadas de la vista de donde viene: { "kind": "TEXT", "callout": 0, "target": [4.1, 2.9], "at": [4.6, 3.4], "text": "Gotero" }. Con la llamada seleccionada, las flechas del teclado mueven su recuadro, y Supr saca su registro junto con las marcas dibujadas en ella, en un solo paso que un solo Ctrl+Z revierte.

Relacionado

Preguntas frecuentes

¿Cómo dibujo más grande una parte de un corte?

Abra el corte, presione N, haga clic en una esquina de la región y luego en la esquina opuesta. La región se vuelve una vista propia a 1:20, que aparece en Detalles en la barra lateral. Haga clic en su globo sobre el corte para abrirla.

¿Puedo cambiar la escala de una llamada?

Sí. Seleccione la llamada y escriba otro número en Escala 1: en su panel, por ejemplo 10 para 1:10. El detalle se vuelve a dibujar a esa escala, y su título lo sigue.

¿Puedo hacer una llamada dentro de una llamada?

No. La vista propia de una llamada no tiene herramienta Llamada. Encierre la región más chica en la planta, el corte o la fachada de donde viene la primera llamada.
