Plano de corte
La herramienta Plano de corte abre el modelo en la vista 3D: apunte a la cara de un muro, haga clic, y se coloca un corte nuevo del proyecto justo delante de ella, con el modelo cortado ahí de inmediato. Un clic sobre uno de los marcos naranjas que ya existen activa o desactiva el corte de ese marco.
Qué es
La herramienta Plano de corte coloca un corte del proyecto desde la vista 3D y corta el modelo con él. Al apuntar a la cara de un muro, o a cualquier cara vertical, el estudio propone un plano a escuadra con ella, sobre el más cercano de los dos ejes de la planta, mostrado como un marco naranja alrededor del modelo con una lámina naranja tenue. Un clic coloca el corte un centímetro delante de esa cara, mirándola, así que la cara y todo lo que está detrás se quedan mientras lo que está delante se recorta.
El corte nuevo es un corte del proyecto igual que los que se dibujan en la planta: toma la siguiente letra, su vista de corte aparece entre las vistas y su línea aparece en la planta. El modelo se corta con él de inmediato.
También se puede hacer clic en los marcos que ya existen, los de los cortes del proyecto y los del corte de planta de cada nivel: el clic activa o desactiva el corte de ese marco. Puede haber varios cortes activos al mismo tiempo.
Cuándo usarlo
- Para ver dentro del modelo, recortando una fachada.
- Para colocar un corte exactamente sobre un muro que ve en 3D, en lugar de dibujar su línea en la planta.
- Para activar o desactivar un corte existente sin abrir el menú Visualización.
Los pasos

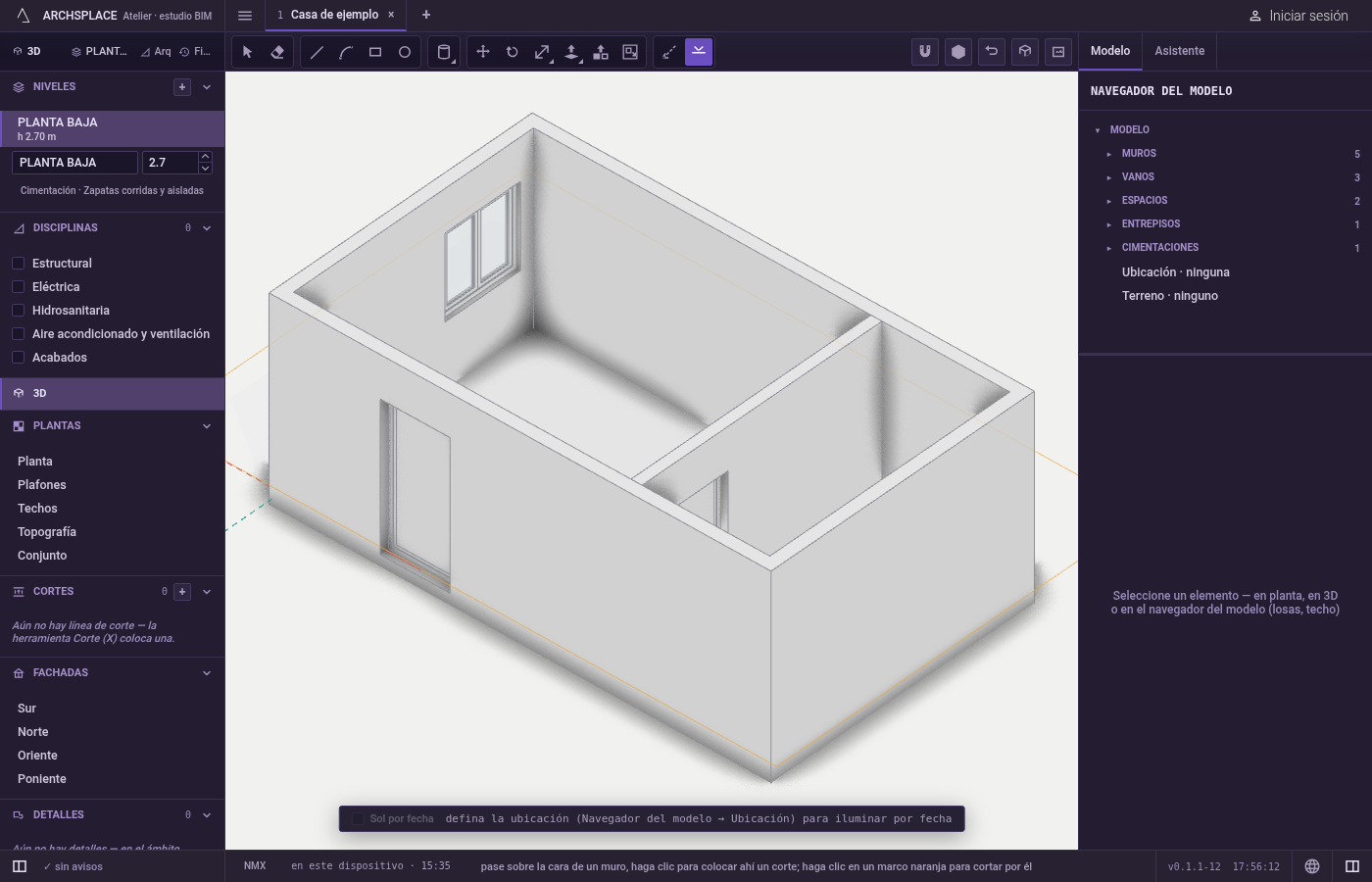

Tome la herramienta. Presione
K, o haga clic en Plano de corte entre las herramientas de construcción.

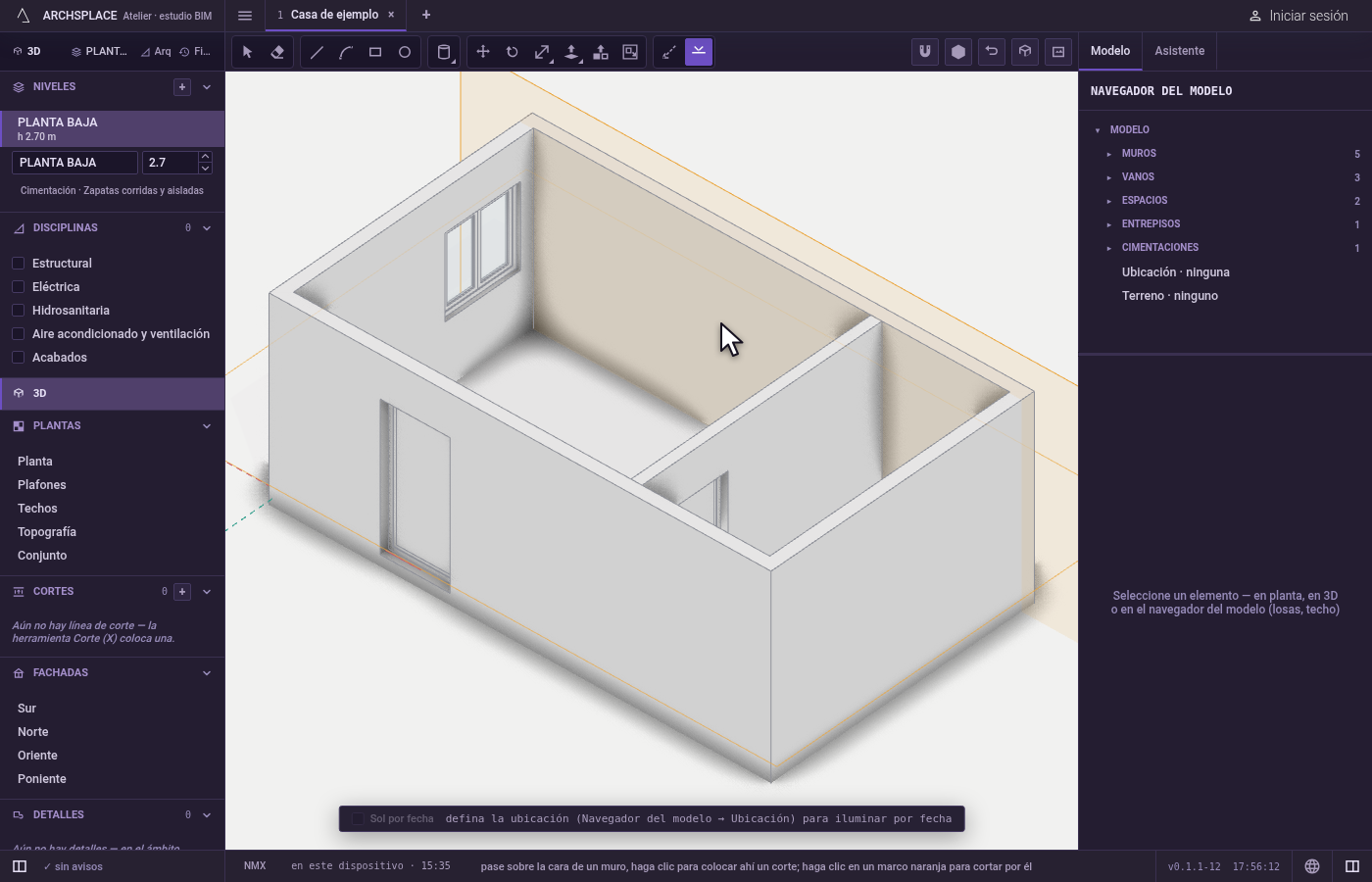

Pase sobre una cara. Sobre la cara de un muro o cualquier cara vertical, aparece el marco naranja del plano que colocaría. Sobre un marco existente, se ilumina ese marco.

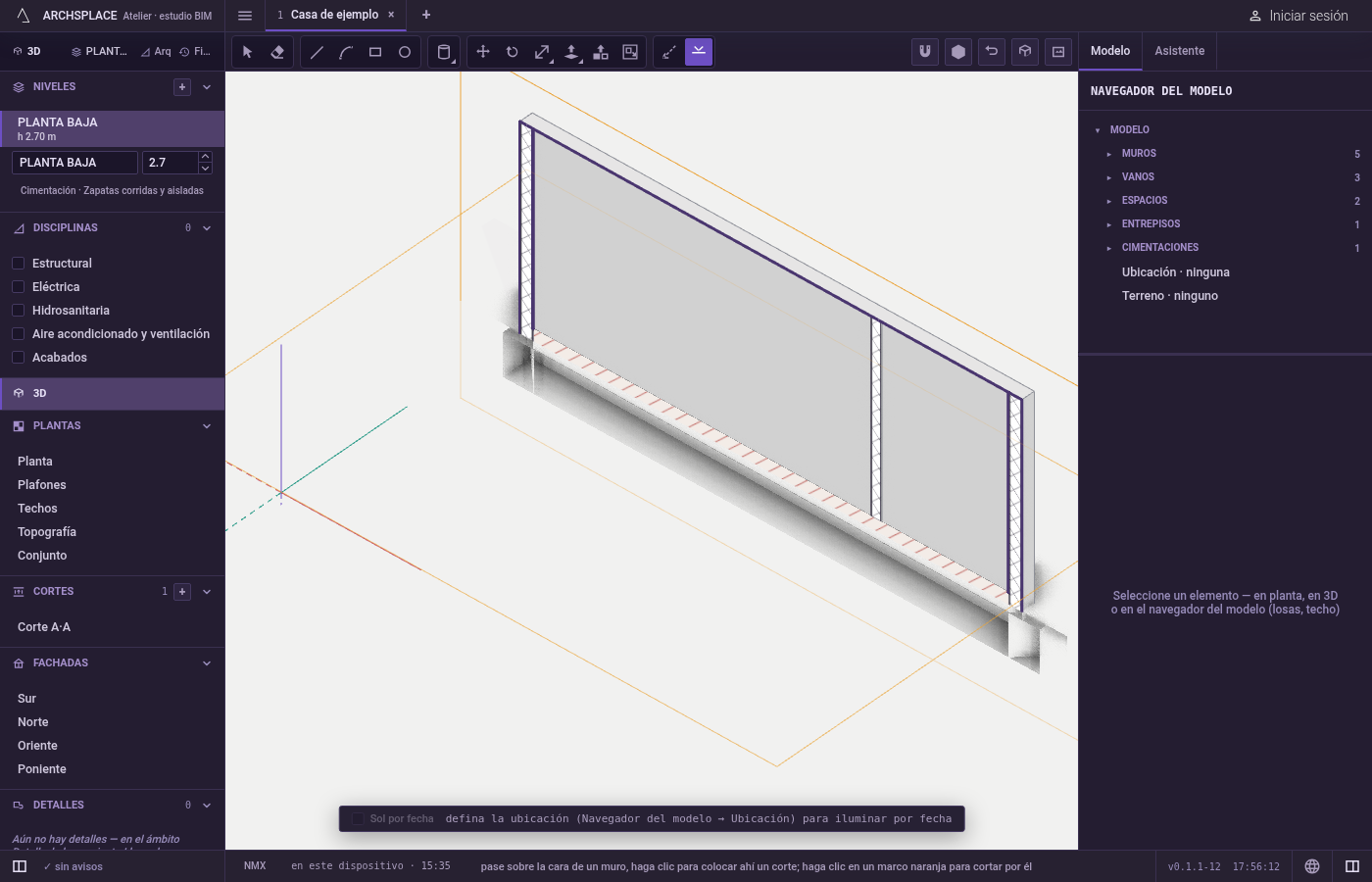

Haga clic. Sobre una cara, el corte se coloca y el modelo se corta de inmediato. Sobre un marco, su corte se activa o se desactiva.

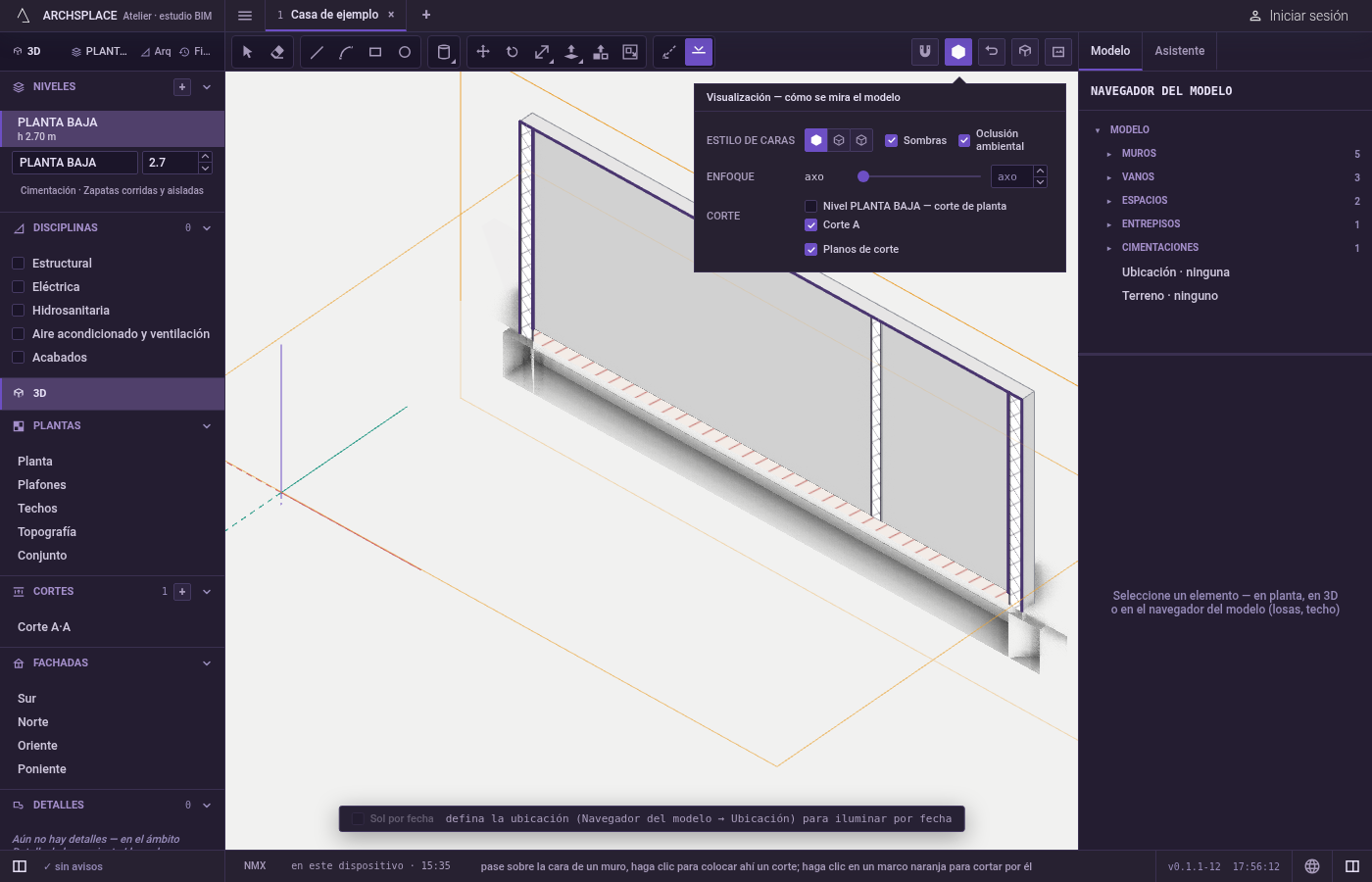

Ajuste el corte después. Con Seleccionar, arrastre la bandera de su símbolo para deslizarlo a lo largo de su eje; con Mover, haga clic en su marco, muévalo y haga clic, o escriba una distancia. El menú Visualización lista todos los cortes en Corte.
Qué rechaza
- Una cara de piso o de techo. Una cara horizontal no da un corte: Una cara de piso o de techo da el corte de un nivel, que se elige en Visualización, en Corte.
- Un plano en ángulo. Los cortes corren sobre los dos ejes de la planta. En un muro sesgado, el plano queda sobre el eje más cercano.
- Una cara ya recortada. Lo que quitó un corte activo ya no está bajo el puntero y no se puede tocar.
Qué escribe en el contrato
Un clic sobre una cara agrega un corte al proyecto, con su eje, su posición, hacia dónde mira y su letra, como un solo paso que se puede deshacer. Qué cortes están activos en la vista 3D no forma parte del proyecto: se guarda en este navegador o en esta computadora, así que activar o desactivar un corte no escribe nada en el proyecto.
