Polígono en el editor de piezas

Polígono dibuja un polígono regular de 3 a 64 lados dentro de la pieza de un patrón, alrededor de un centro o sobre uno de sus lados. Alrededor de un centro, el puntero da un vértice, o el punto medio de un lado cuando el polígono se dibuja alrededor de un círculo.

Qué es

Polígono dibuja un polígono regular: todos sus lados de la misma longitud, todos sus ángulos iguales. Empieza como un cuadrado, inscrito. Puede dibujarlo alrededor de un centro, con el puntero dando un vértice (inscrito) o el punto medio de un lado (circunscrito), o sobre un lado, a partir de los dos extremos de ese lado. El polígono es una sola junta cerrada, y debe quedar completo dentro de la pieza.

Es el mismo Polígono de los demás editores del estudio, que aquí actúa sobre las juntas de la pieza.

Cuándo usarlo

Para dibujar un hexágono para un panal, un octágono para un piso de octágono y tacos, o un triángulo.
Cuando conoce el tamaño del círculo dentro del cual o alrededor del cual va el polígono.
Cuando conoce la longitud de un lado, con la manera por lado.

Los pasos

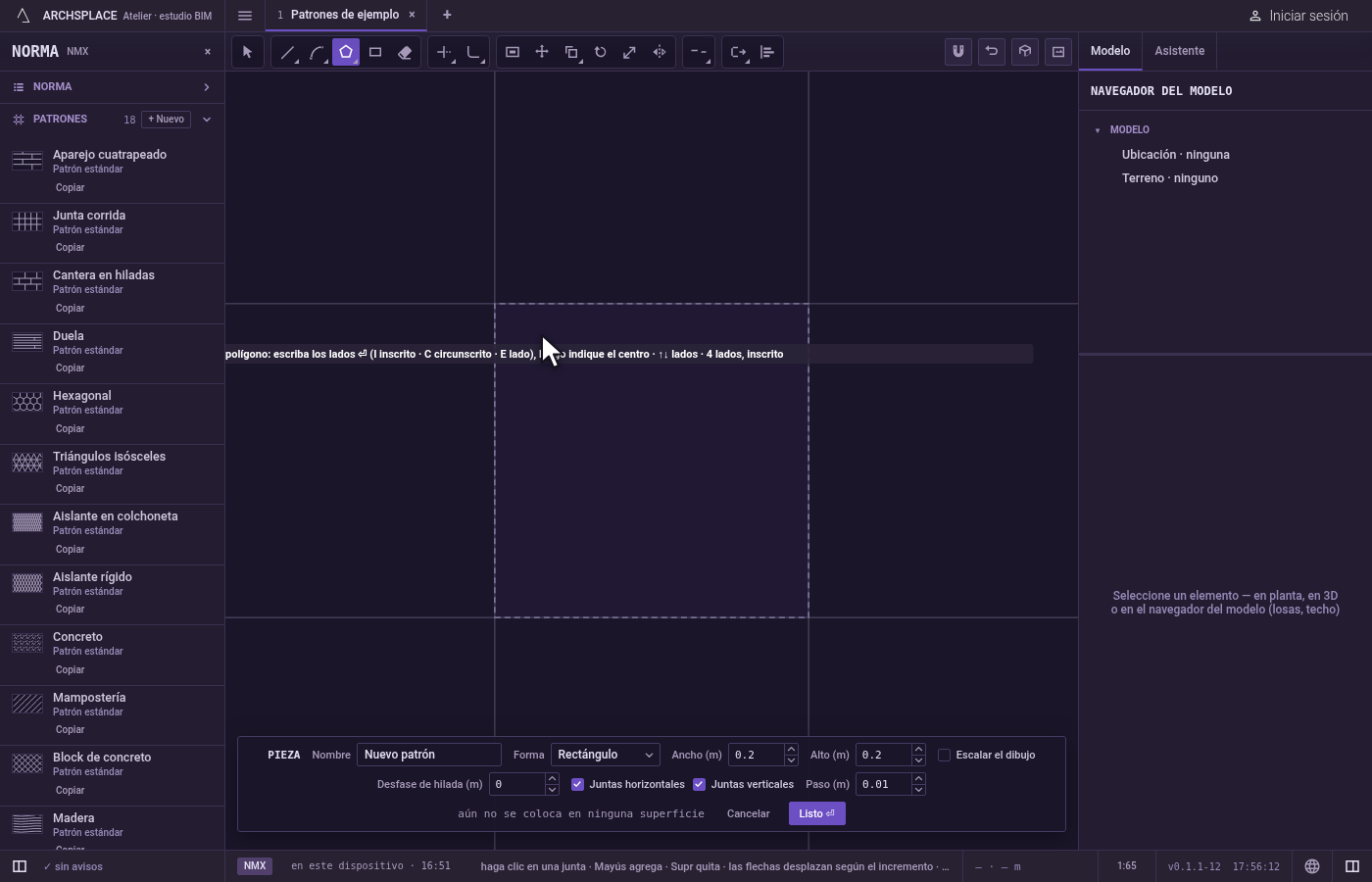

Tome la herramienta. Escriba P, O, L una tras otra, o haga clic en Polígono en la barra. Comparte su botón con Círculo, Círculo por 2 puntos y Círculo por 3 puntos. Empieza con 4 lados, inscrito, cada vez que la toma.
Defina los lados y la manera. Antes del primer clic, escriba el número de lados y presione Enter. Presione I para inscrito (el puntero da un vértice), C para circunscrito (el puntero da el punto medio de un lado), o E para dibujarlo sobre un lado. Las flechas arriba y abajo agregan o quitan un lado en cualquier momento, y la forma las sigue. La indicación muestra los lados y la manera, por ejemplo 6 lados, inscrito.

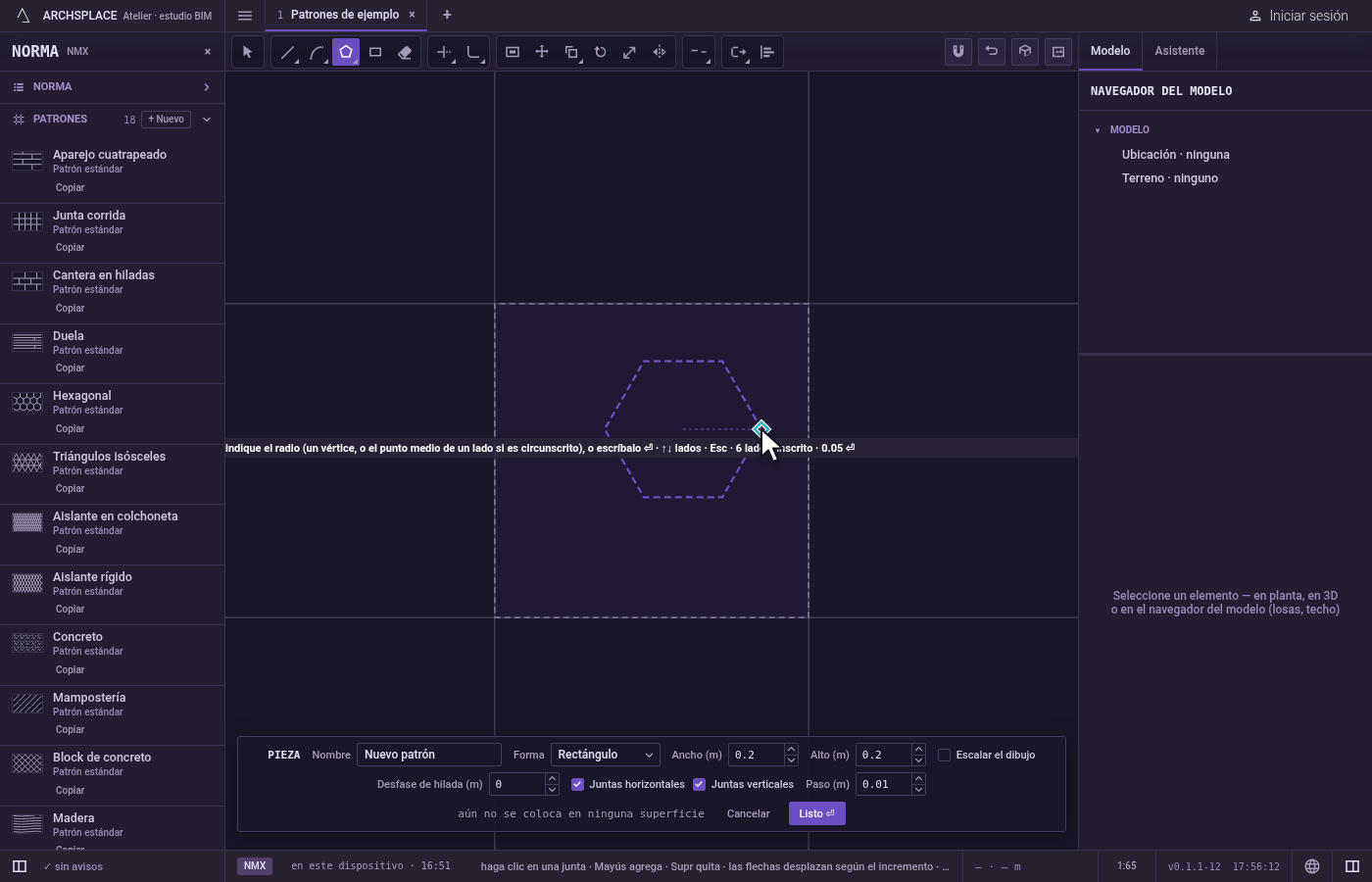

Alrededor de un centro: haga clic en el centro y luego en el tamaño. Haga clic en el centro. Luego haga clic en un vértice (inscrito) o en el punto medio de un lado (circunscrito), o escriba esa distancia desde el centro y presione Enter: el polígono gira hacia el puntero.

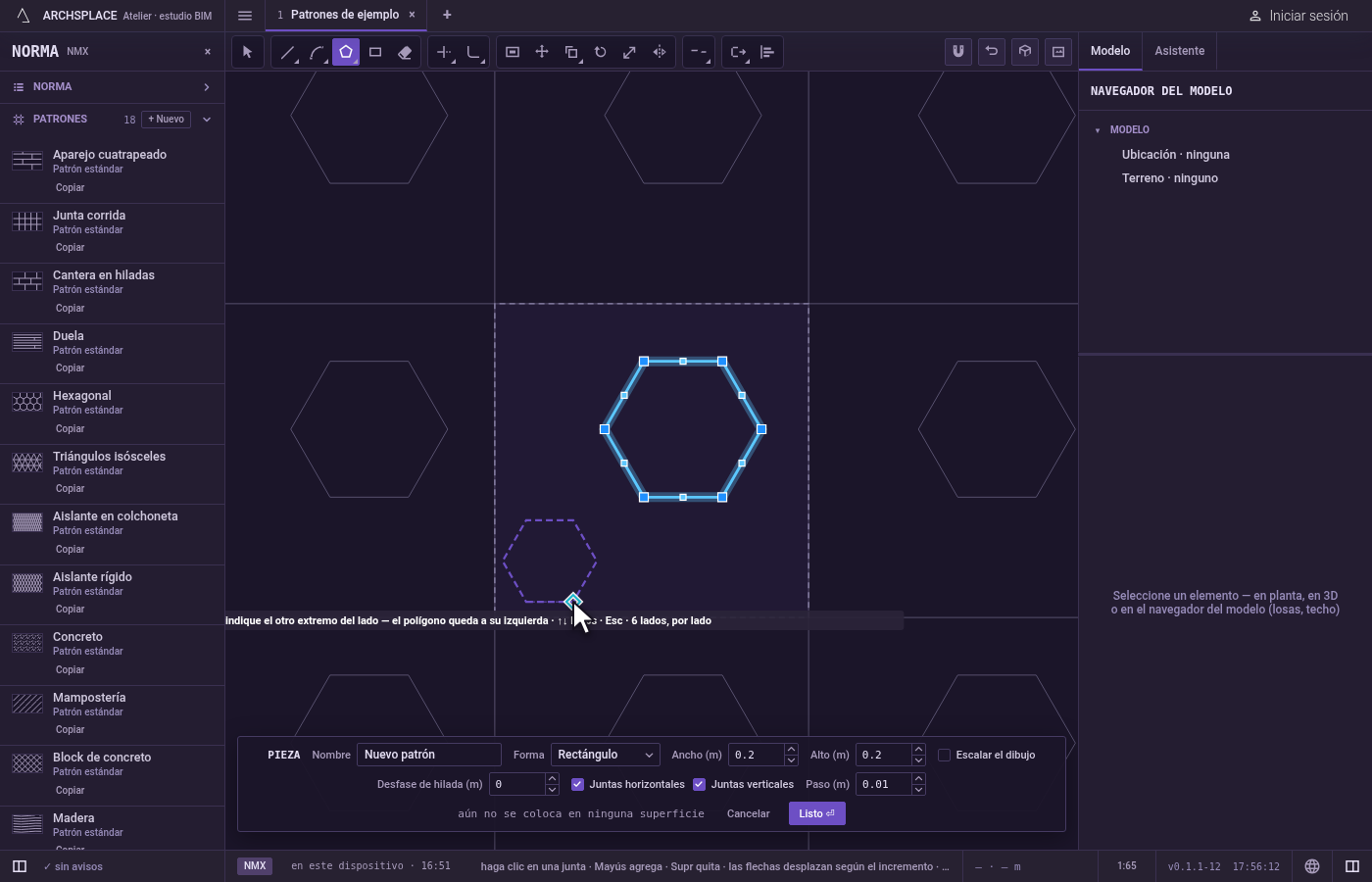

Sobre un lado: haga clic en sus dos extremos. Con E, haga clic en un extremo de un lado y luego en el otro. El polígono queda a la izquierda de ese lado, yendo del primer extremo al segundo.

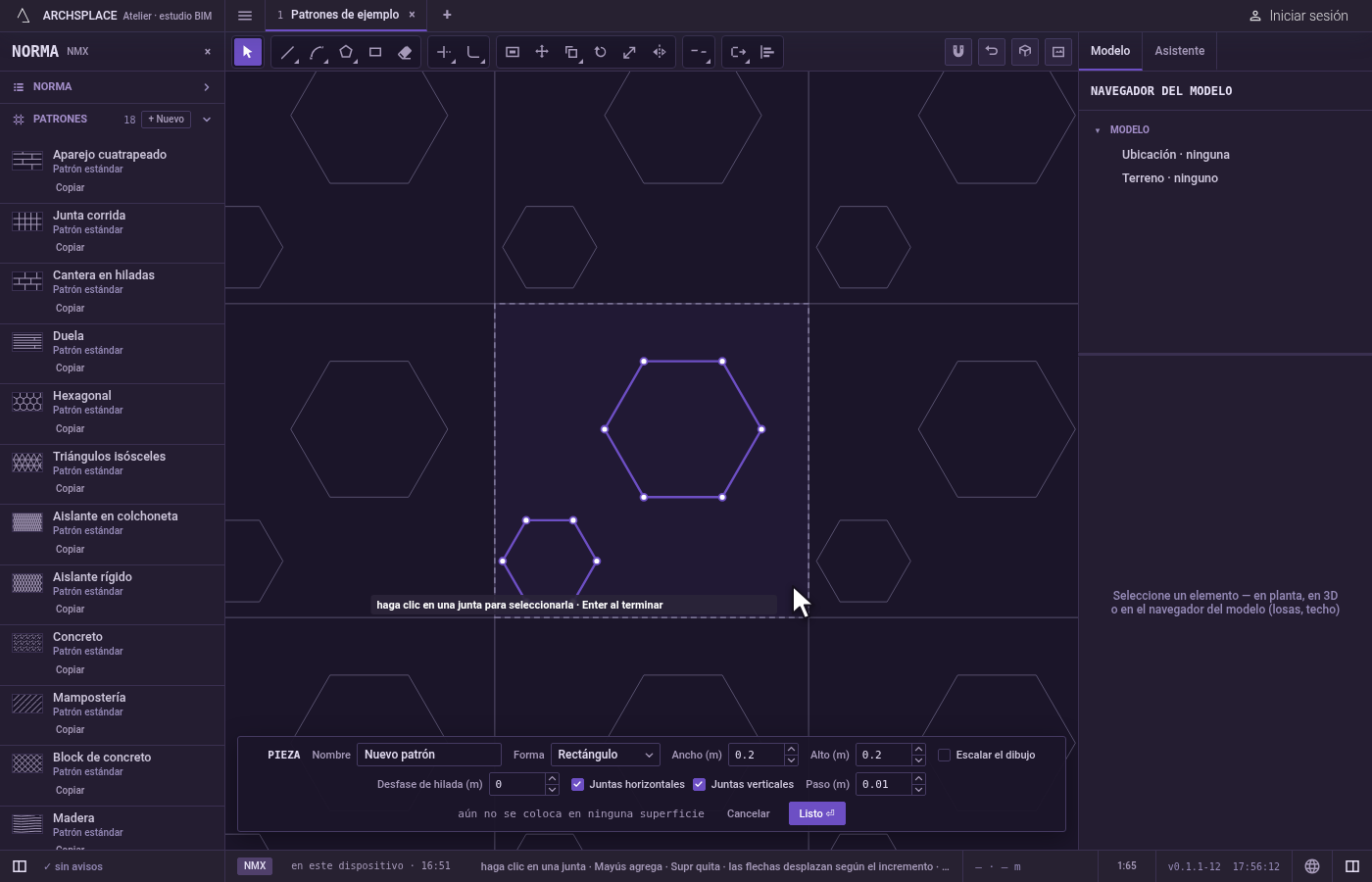

Dibuje el siguiente o termine. El polígono se queda, seleccionado, y la herramienta espera el siguiente. Esc descarta el punto que colocó y luego deja Polígono por Seleccionar. Ctrl+Z deshace el último polígono. Presione Listo en la barra al pie para entregar la pieza.

Qué rechaza

Muy pocos o demasiados lados. Un polígono tiene de 3 a 64 lados, y cualquier otro número se rechaza con esas palabras.
Un polígono que sale de la pieza. Si alguna parte de él quedaría fuera de la pieza, no se dibuja nada, y el editor dice una forma debe quedar dentro del módulo.
Un tamaño nulo. Un segundo clic sobre el centro, o dos extremos de un lado que son un mismo punto, no forman ninguna figura, y la indicación dice ese punto no forma ninguna figura.
Las demás teclas del editor antes del primer clic. Mientras Polígono espera su primer punto, I, C y E son suyas, así que no abren Círculo ni Borrar. Haga clic en esas herramientas en la barra, o presione V primero.

Qué escribe en el contrato

Nada mientras trabaja: el cambio se queda en el editor de piezas, donde Ctrl+Z lo recorre hacia atrás. Cuando presiona Listo, toda la pieza se escribe en los patrones del proyecto en un solo paso que se puede deshacer, cada junta como sus puntos en metros desde la esquina inferior izquierda de la pieza. Un polígono se guarda como una sola junta cerrada, con sus vértices en orden. Un patrón estándar nunca se cambia: Listo guarda la versión propia del proyecto con el mismo nombre, y todas las superficies que lo colocan la siguen. Guardar como nuevo escribe en cambio un patrón nuevo. Cancelar no escribe nada.

Relacionado

Preguntas frecuentes

¿Cómo dibujo un hexágono?

Tome Polígono, escriba 6 y presione Enter, haga clic en el centro, luego haga clic en un vértice o escriba la distancia del centro a un vértice y presione Enter.

¿Qué diferencia hay entre inscrito y circunscrito?

Inscrito, el puntero da un vértice, así que el polígono cabe dentro del círculo que señala. Circunscrito (C), el puntero da el punto medio de un lado, así que el polígono envuelve ese círculo.

¿Cómo dibujo un polígono a partir de la longitud de un lado?

Presione E antes del primer clic y luego haga clic en los dos extremos de un lado. El polígono queda a la izquierda del lado, yendo del primer extremo al segundo.
