Círculo por 3 puntos en el editor de piezas

Círculo por 3 puntos dibuja la única junta redonda que pasa por tres puntos que usted designa dentro de la pieza de un patrón. El círculo es una sola junta, y debe quedar completo dentro de la pieza.

Qué es

Círculo por 3 puntos dibuja el círculo que pasa por tres puntos que usted designa. No necesita conocer su centro ni su radio: salen de los puntos. Los puntos se ajustan a las esquinas de la pieza, a los puntos medios de sus lados, a su centro, a sus bordes y a las juntas ya dibujadas. El círculo es una sola junta, que se selecciona, se mueve y se borra completa.

Es el mismo Círculo por 3 puntos de los demás editores del estudio, que aquí actúa sobre las juntas de la pieza.

Cuándo usarlo

Para dibujar un círculo que pasa por tres esquinas o extremos que ya tiene.
Para dibujar el círculo que toca tres puntos de un motivo.
Cuando conoce el centro y el radio, Círculo es más rápido.

Los pasos

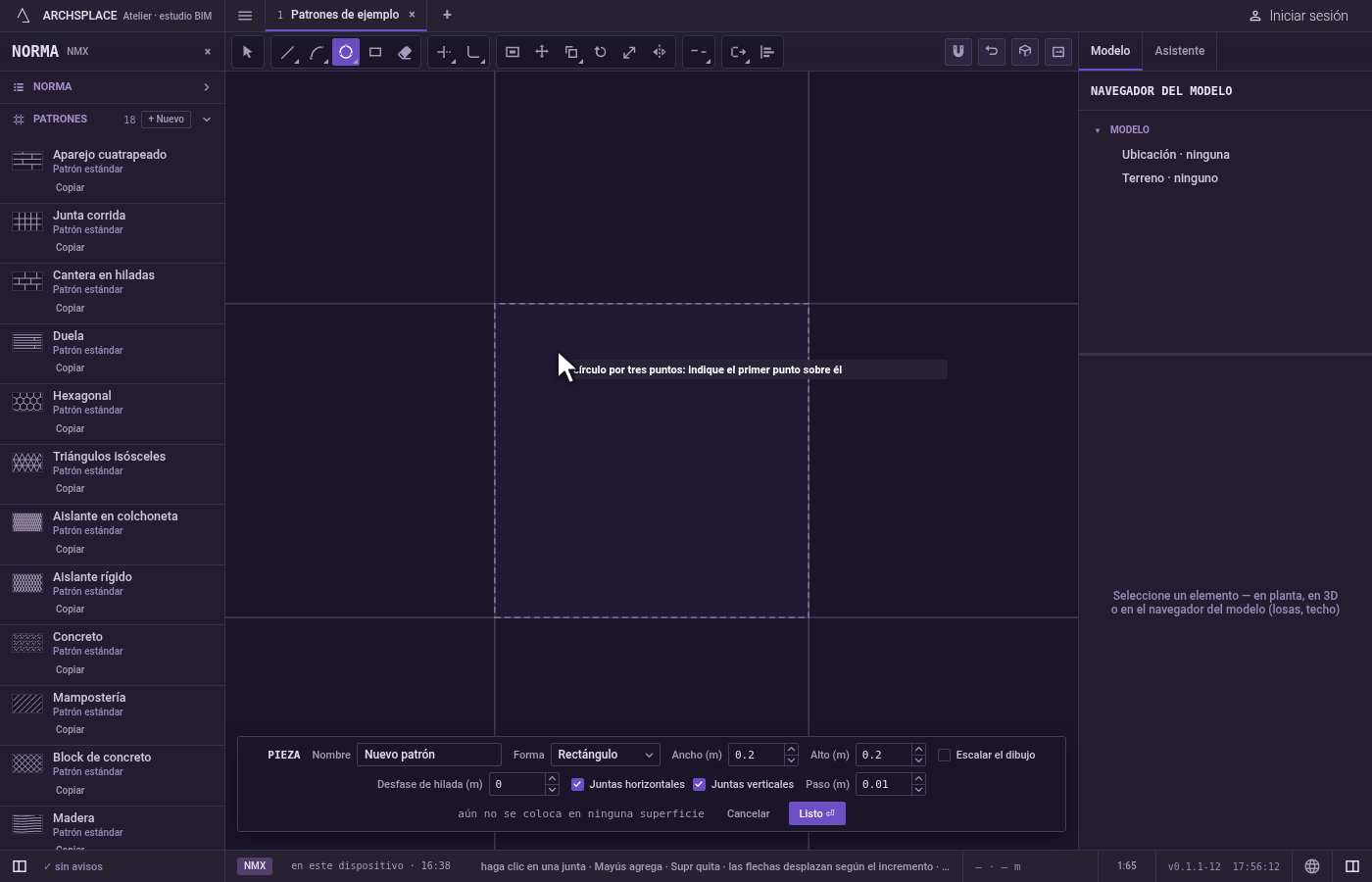

Tome la herramienta. Escriba C, T, H una tras otra, o haga clic en Círculo por 3 puntos en la barra. Comparte su botón con Círculo, Círculo por 2 puntos y Polígono. La C abre Círculo por un momento, y las letras que siguen completan esta.

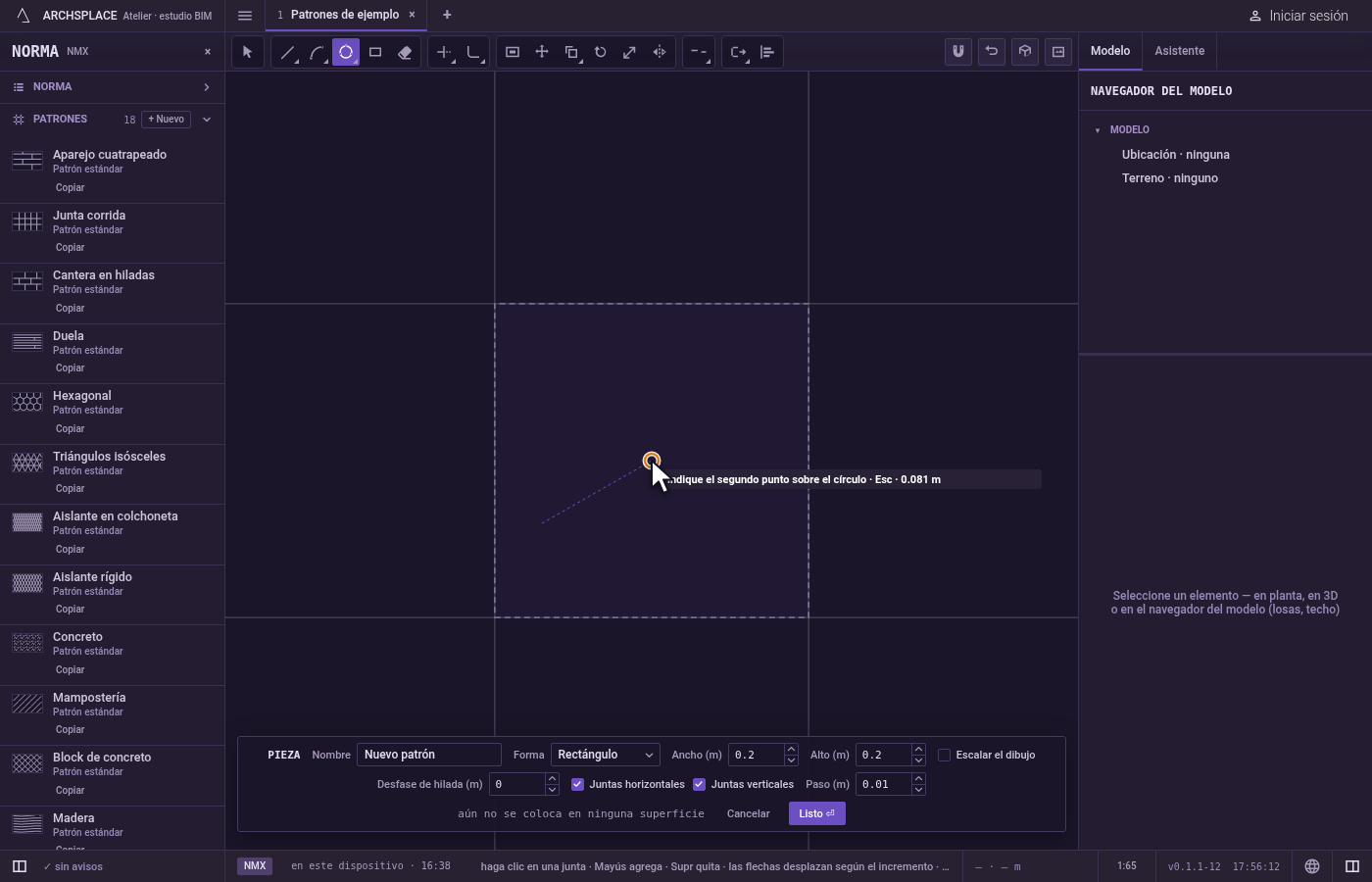

Designe el primer punto. Haga clic en él, o escriba x;y y presione Enter, medido desde la esquina inferior izquierda de la pieza.

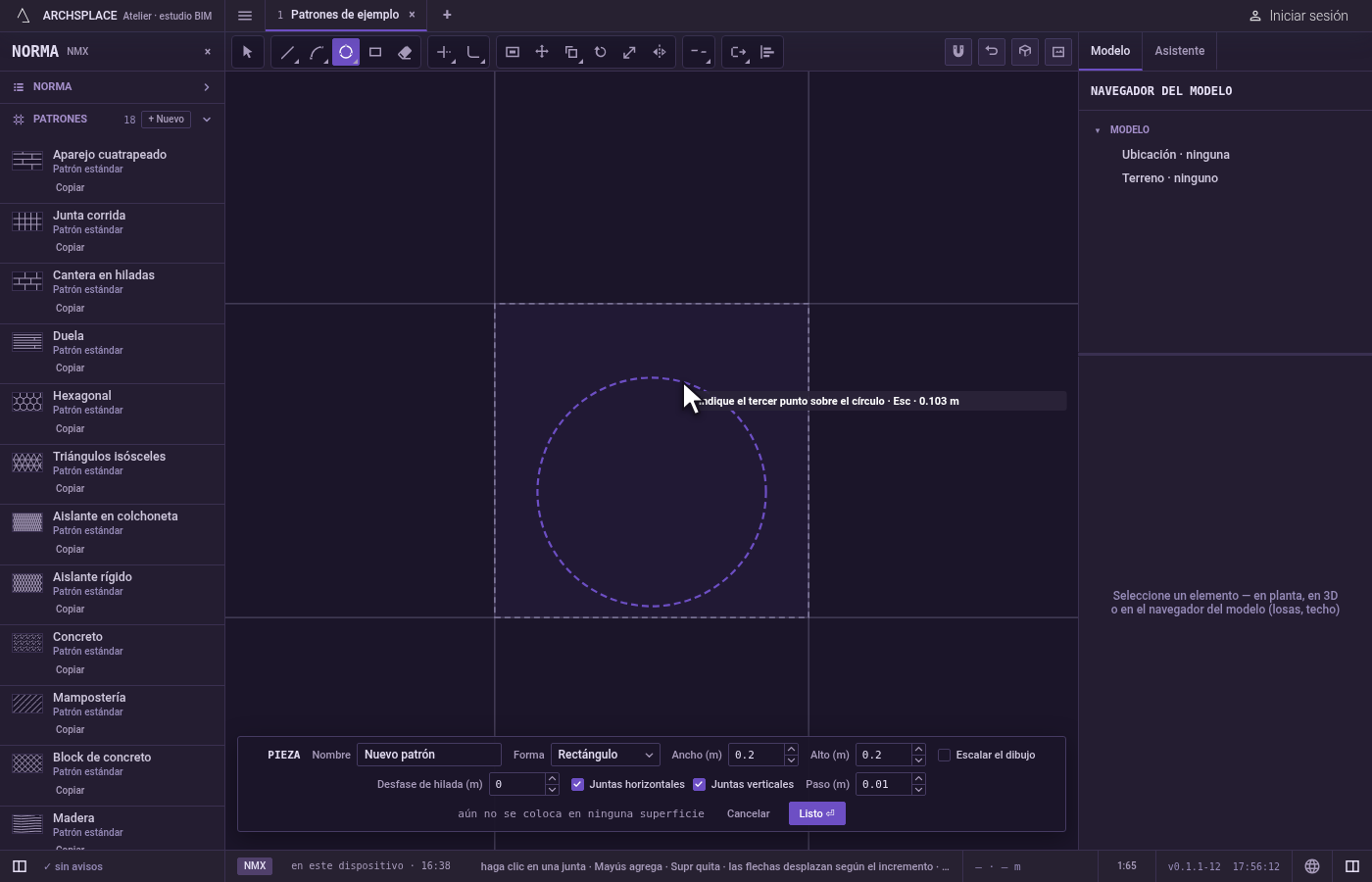

Designe el segundo punto. Haga clic en él, o escríbalo como un punto.

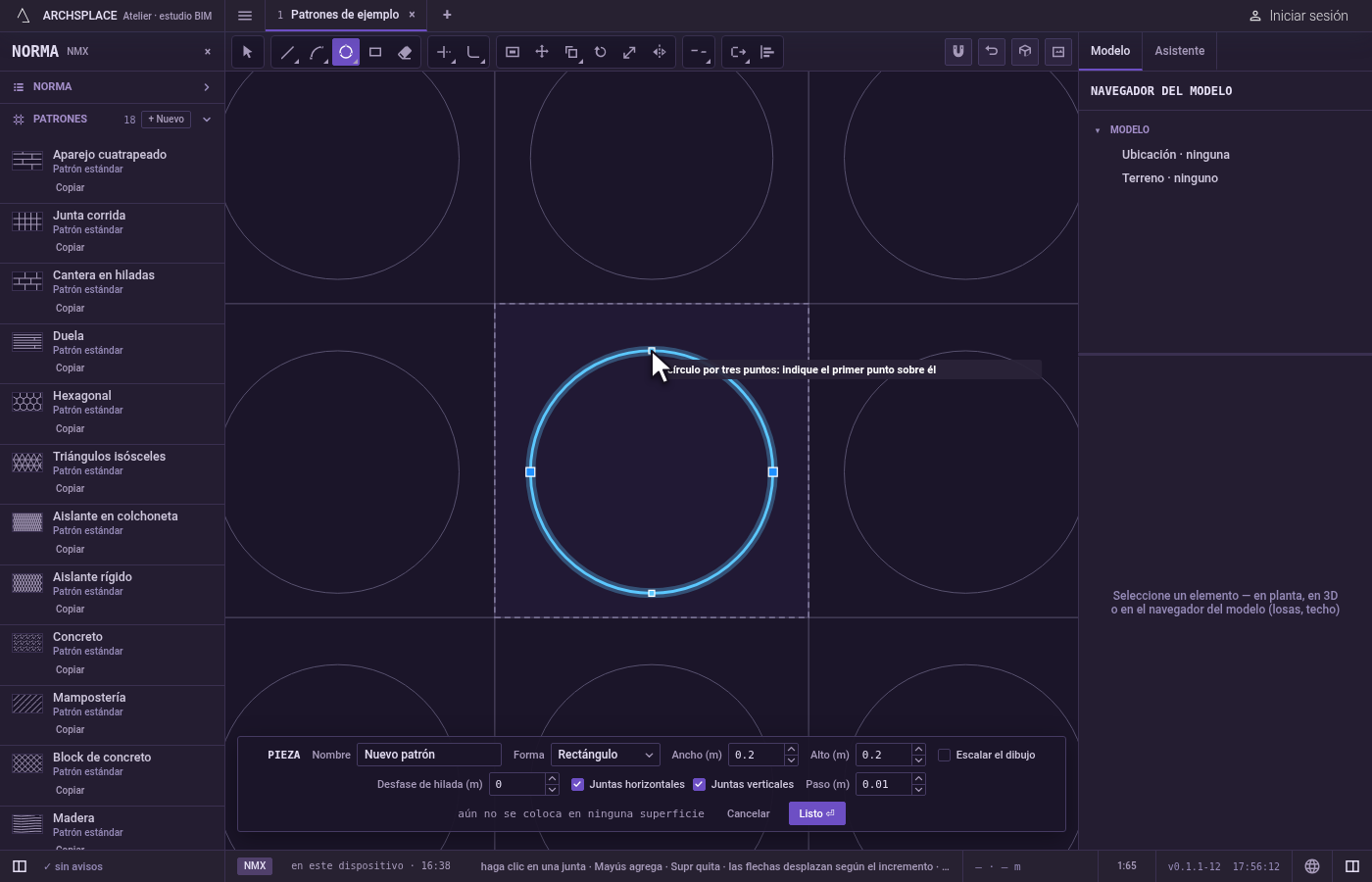

Designe el tercer punto. Un círculo fantasma que pasa por los tres puntos sigue al puntero. Haga clic para dibujarlo. Si la imagen fantasma se dibuja con el color de rechazo, el clic se rechazaría.

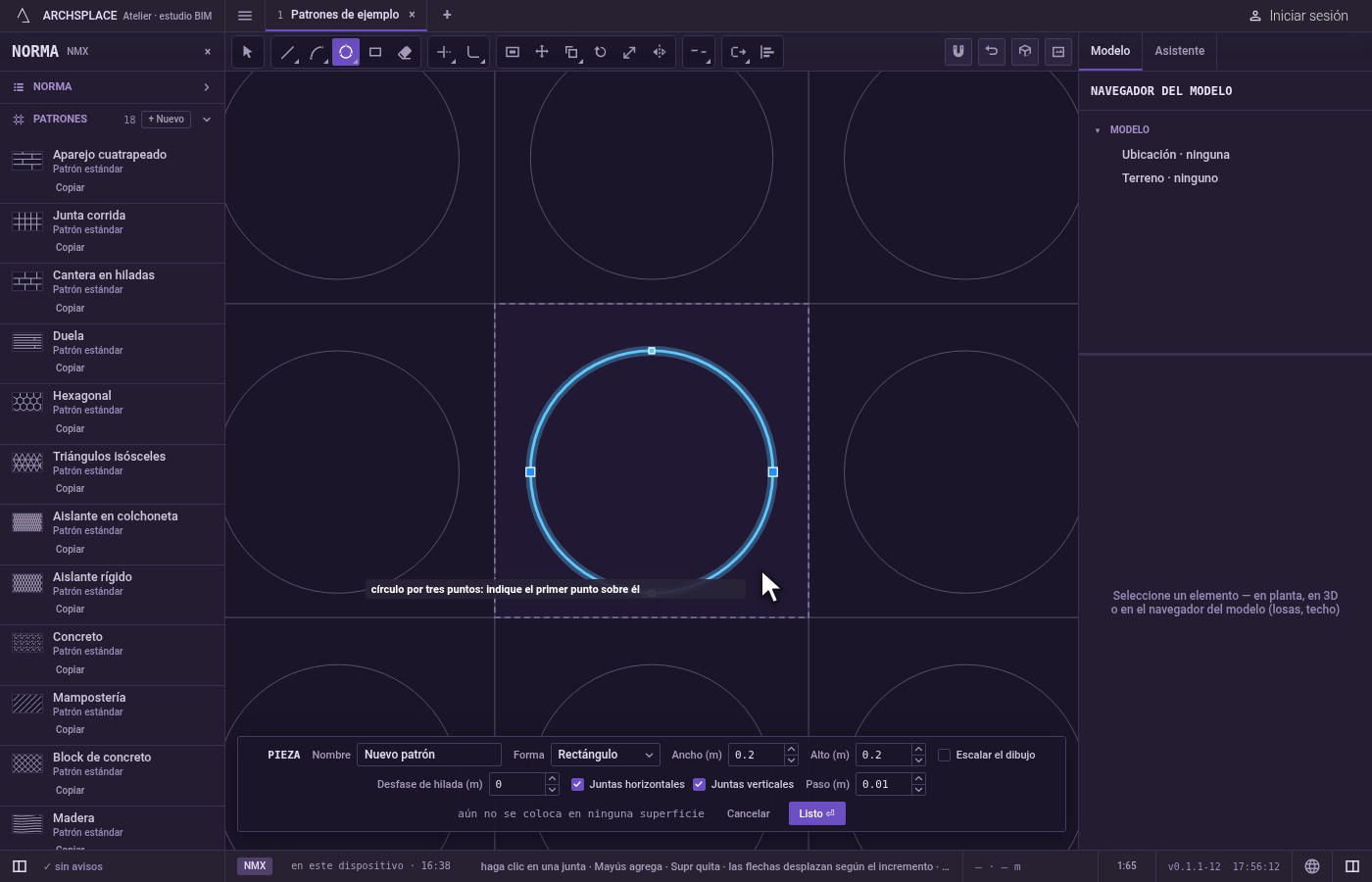

Dibuje el siguiente o termine. El círculo se queda, seleccionado, y la herramienta espera un primer punto nuevo. Esc descarta los puntos que colocó y luego deja la herramienta por Seleccionar. Ctrl+Z deshace el último círculo. Presione Listo en la barra al pie para entregar la pieza.

Qué rechaza

Tres puntos sobre una recta. Ningún círculo pasa por ellos, y la indicación dice ese punto no forma ninguna figura. Sus dos primeros puntos se quedan, así que puede designar otro tercero.
Un círculo que sale de la pieza. Si alguna parte de él quedaría fuera de la pieza, no se dibuja nada, y el editor dice una forma debe quedar dentro del módulo.
Un círculo demasiado chico. Un círculo de radio menor que un milímetro se rechaza con no se admite una junta de menos de 1 mm.

Qué escribe en el contrato

Nada mientras trabaja: el cambio se queda en el editor de piezas, donde Ctrl+Z lo recorre hacia atrás. Cuando presiona Listo, toda la pieza se escribe en los patrones del proyecto en un solo paso que se puede deshacer, cada junta como sus puntos en metros desde la esquina inferior izquierda de la pieza. Un círculo se guarda como una sola junta cerrada hecha de dos semicírculos. Un patrón estándar nunca se cambia: Listo guarda la versión propia del proyecto con el mismo nombre, y todas las superficies que lo colocan la siguen. Guardar como nuevo escribe en cambio un patrón nuevo. Cancelar no escribe nada.

Relacionado

Preguntas frecuentes

¿Por qué no apareció mi círculo por tres puntos?

Tres puntos sobre una misma recta no tienen ningún círculo que pase por ellos. El editor dice que ese punto no forma ninguna figura, y puede designar otro tercer punto.

¿Cuándo conviene un círculo por tres puntos?

Cuando el círculo debe pasar por puntos que ya tiene, como tres esquinas de una forma, y no conoce su centro.
