Escalera dibuja una escalera por su línea de huella: usted hace clic en su arranque, en cada quiebre, y sigue hasta que las huellas alcanzan el nivel siguiente, y presiona Enter. Su línea de huella, sus escalones compensados y su construcción se editan después en su panel.
Qué es
Escalera dibuja una escalera a partir de su línea de huella, la línea por donde sube una persona. Usted hace clic en el arranque, en un punto en cada quiebre, y sigue hasta que la escalera alcanza el nivel siguiente. Mientras dibuja, el estudio reparte las huellas a lo largo de la línea como se construirían, a partir de la altura entre los niveles y las reglas de escaleras de su plantilla, y le dice cuántas están colocadas y cuántas faltan. Los quiebres llevan escalones compensados, tres por giro para empezar.
La escalera sube al nivel de arriba del que está abierto en la planta; si se dibuja en el nivel más alto, viene del nivel de abajo. Después, su panel define su ancho, el nivel al que llega, los escalones compensados por giro, su línea de huella punto por punto y su construcción: un macizo de concreto, una alfarda o huellas sueltas, con peraltes cerrados o abiertos.
Cuándo usarlo
- Para colocar una escalera recta, en L o en U entre dos niveles.
- Para meter una escalera en un cubo de escalera dado, dibujando su línea de huella dentro de él.
- Para volver a dibujar una escalera de un levantamiento con sus tramos medidos.
Los pasos
Tome la herramienta. Presione
T, o haga clic en el botón Escalera.

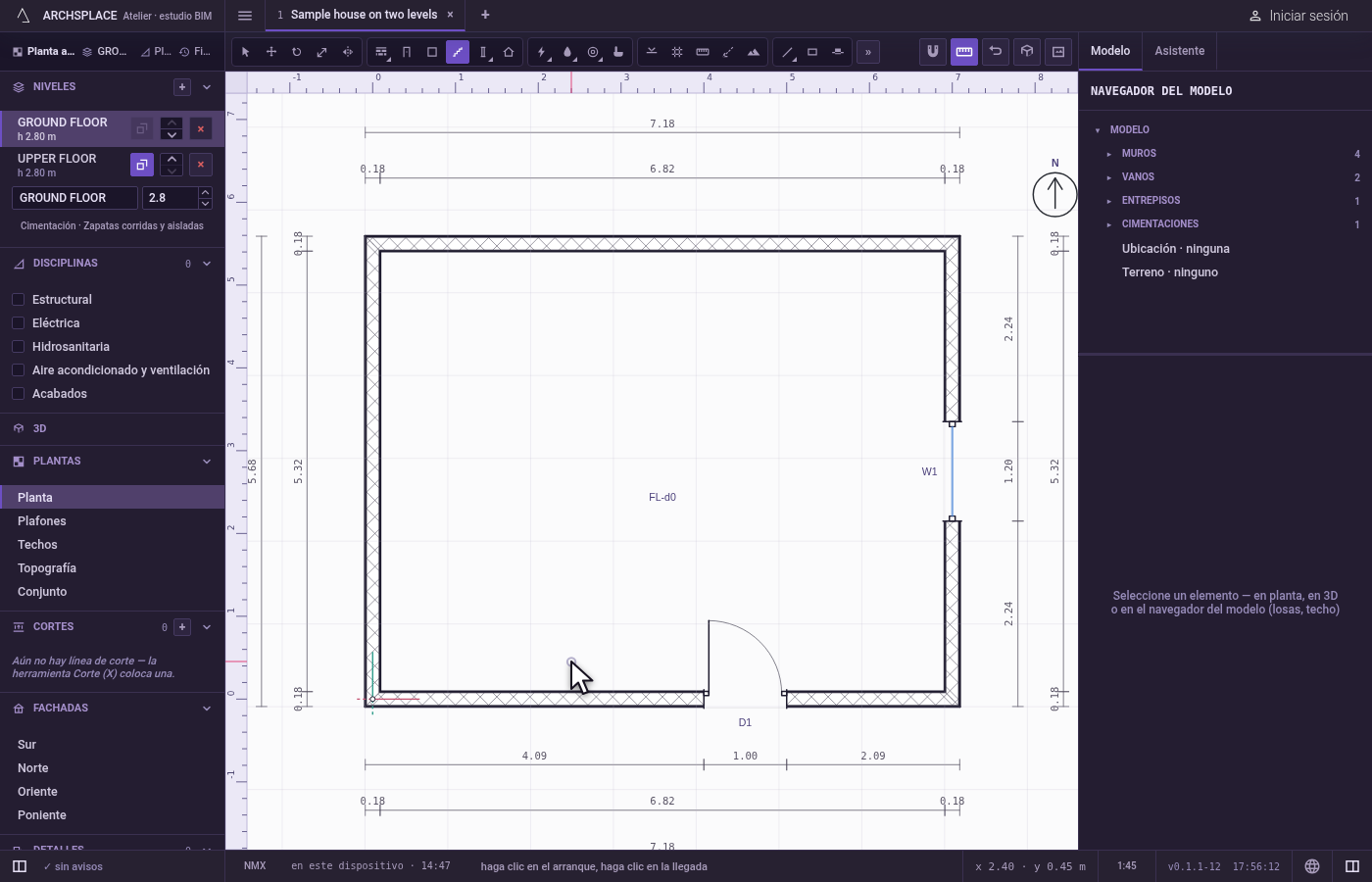

Haga clic en el arranque. El imán fija el clic en el punto más cercano a su alcance. La línea de huella empieza ahí.

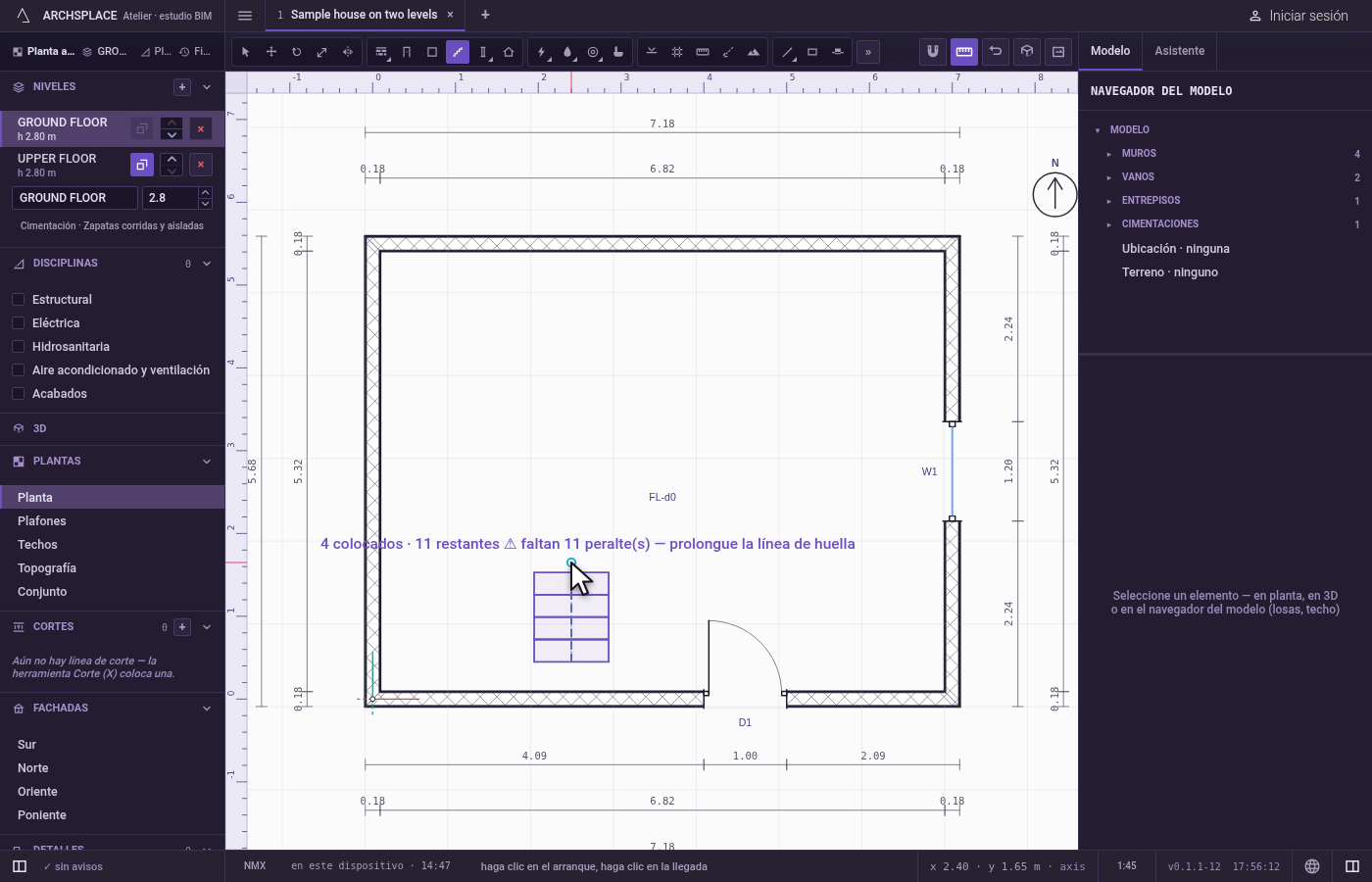

Recorra la línea. Mueva el cursor: las huellas aparecen a lo largo de la línea, y la etiqueta junto al cursor indica cuántas están colocadas y cuántas faltan. Mayús, o F8 mientras esté activada, mantiene un tramo horizontal o vertical. Haga clic para colocar un quiebre, o escriba la longitud de un tramo en las unidades del proyecto y presione Enter para colocar el quiebre a esa distancia hacia el cursor.
Alcance el nivel. Cuando las huellas alcanzan el nivel siguiente, la etiqueta cambia a una palomita con el número de peraltes y su altura, y un punto marca dónde termina la última huella. Se suma un signo de advertencia cuando no se cumple una regla, por ejemplo escalones compensados demasiado angostos en la línea de huella.

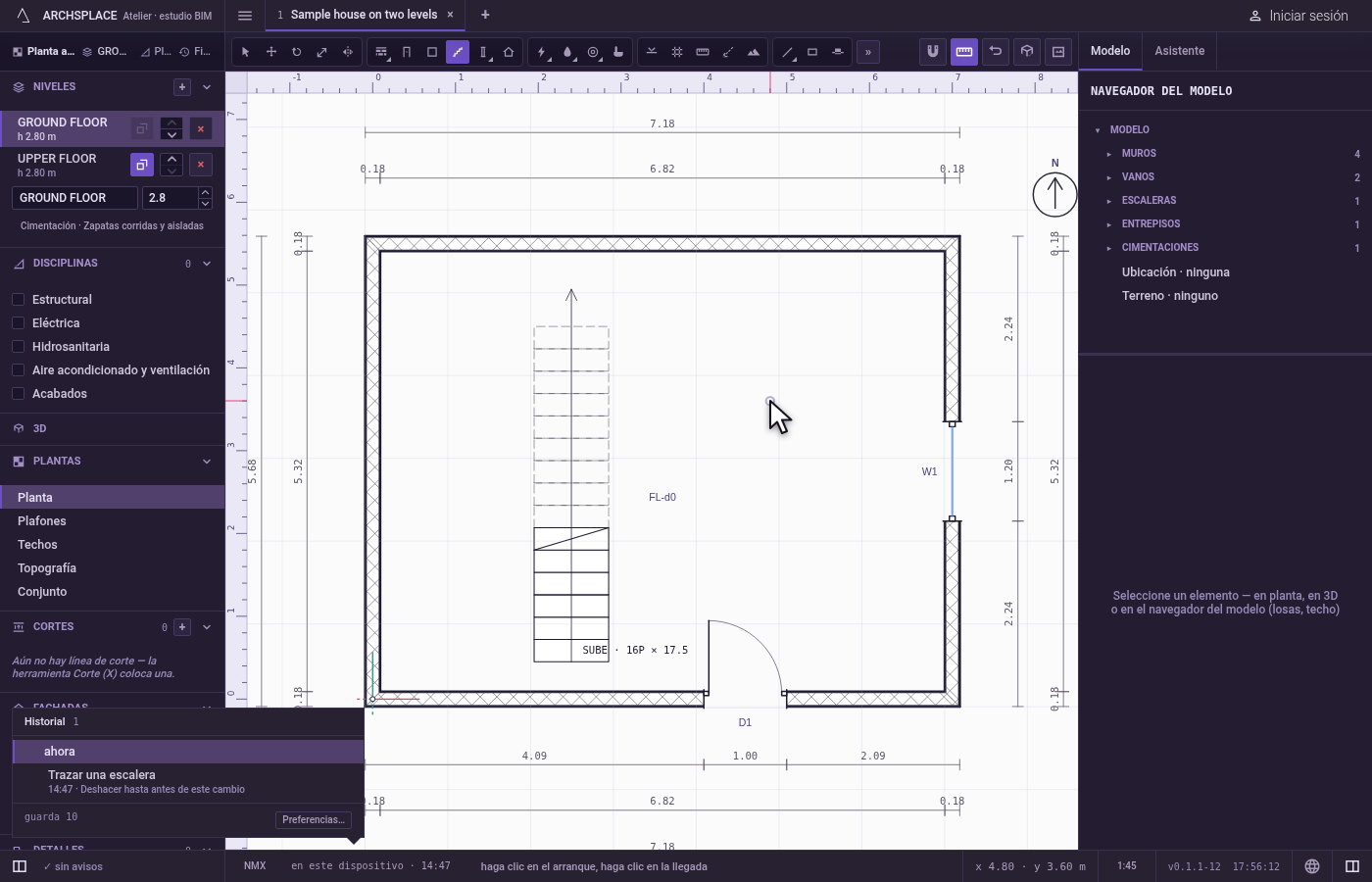

Presione Enter. La escalera se escribe. Los puntos a menos de 5 cm entre sí se funden, y un quiebre de menos de unos 5 grados se quita, así que una línea dibujada a mano nunca gana un quiebre que usted no quiso. La herramienta sigue en la mano para otra escalera.

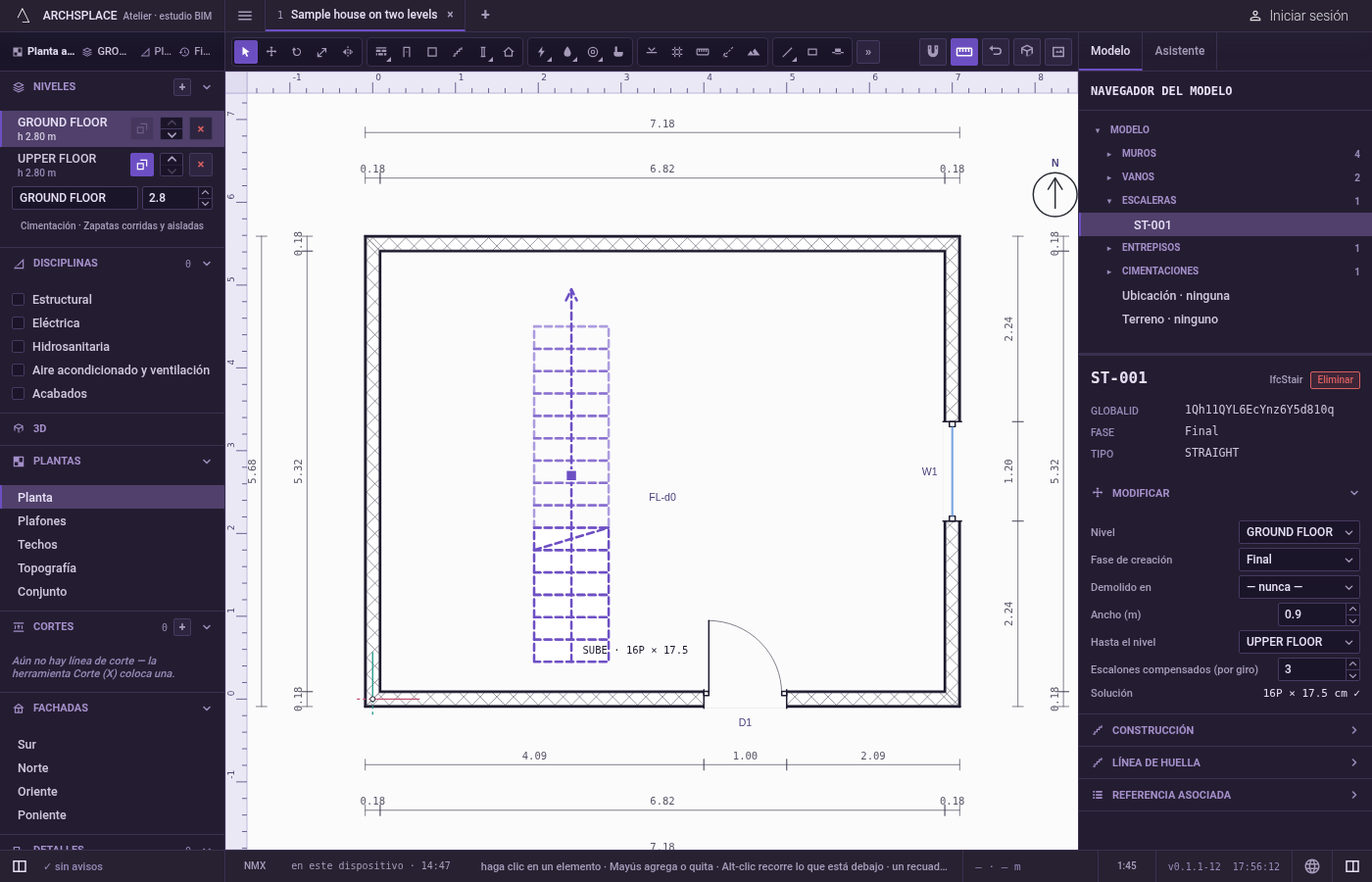

Termínela en su panel. Seleccione la escalera: defina su ancho, el nivel al que llega, los escalones compensados por giro y su construcción. Haga doble clic en la escalera, o presione Enter mientras está seleccionada, para editar su línea de huella en la planta: sus puntos de quiebre y sus tramos se pueden arrastrar, desplazar con las flechas, recibir una longitud escrita o eliminarse con
Supr. Enter o Esc salen.
Qué rechaza
- Una línea de huella de un solo punto. Enter no escribe nada hasta que la línea tiene dos puntos.
- Un segundo clic en el mismo punto. Un clic a menos de 12 cm del último punto no agrega nada.
- Una escalera que no llega. Una escalera cuyas huellas no alcanzan el otro nivel se escribe, pero su panel y la barra de estado indican cuántos peraltes faltan: prolongue la línea de huella.
- Una escalera demasiado angosta. El proyecto rechaza un ancho menor que el mínimo físico, y sus revisiones señalan uno menor que el mínimo legal o de comodidad de su plantilla, o escalones compensados demasiado angostos en la línea de huella.
Qué escribe en el contrato
Un registro nuevo al final de la lista de escaleras del proyecto, como un solo paso que un solo deshacer revierte: el nivel donde arranca, el nivel al que llega, su línea de huella como una lista de puntos en metros, tres escalones compensados por giro, un ancho de 90 cm y la fase en la que dibuja la vista. Las huellas, los peraltes y sus alturas nunca se escriben: se resuelven a partir de la línea de huella y de los niveles cada vez que se construye el proyecto, igual que el hueco que la escalera necesita en la losa de arriba. La construcción se escribe cuando usted la define en el panel.
Conceptos
Relacionado
Preguntas frecuentes
¿Cómo sabe el atelier cuántos escalones necesita mi escalera?
Por la altura entre los dos niveles y las reglas de escaleras de su plantilla. Mientras dibuja la línea de huella, la etiqueta junto al cursor cuenta las huellas colocadas y las que faltan, y cambia a una palomita con el número de peraltes y su altura cuando la escalera alcanza el nivel siguiente.
¿Cómo hago una escalera que da vuelta?
Haga clic en un punto en cada quiebre de la línea de huella. Los quiebres llevan escalones compensados, tres por giro de inicio; cambie ese número en el panel de la escalera.
¿Cómo cambio la escalera después de dibujarla?
Haga doble clic en ella, o selecciónela y presione Enter, para editar su línea de huella: sus puntos de quiebre y sus tramos se pueden arrastrar, desplazar con las flechas, escribir o eliminar.
