Editor del contorno del techo

El editor del contorno del techo se abre sobre el contorno de un techo, con su línea de alero en el paño exterior de los muros, donde cada esquina y cada borde se pueden tomar, arrastrar, agregar o quitar. También dice qué es cada borde: un faldón, un hastial vertical o un muro contra el que muere el techo.

Qué es

Un techo es un contorno con una pendiente en cada borde. El contorno es su línea de alero, medida en el paño exterior de los muros; el volado, los faldones, las cumbreras y las limatesas se calculan a partir de él. Un techo sigue los muros de su nivel, y entonces su contorno es el paño exterior de ellos, o tiene un contorno propio, dibujado con la herramienta Techo o desvinculado de los muros.

El editor del contorno se abre sobre un techo con contorno propio. Dentro de él, el resto de la planta pasa a segundo plano, cada esquina es un punto y cada borde se puede tomar, y una barra al pie de la planta dice EDITANDO con el nombre del techo, lo que tiene en la mano y Listo ⏎. La barra de herramientas tiene las herramientas propias del editor:

Seleccionar (V) toma una esquina o un borde. Arrastre una esquina, o un borde, que lleva sus dos esquinas. Las flechas del teclado desplazan lo que tiene en la mano, y Supr quita una esquina. Presionar dos veces rápido sobre un borde agrega ahí una esquina.
Agregar esquina (A): un clic en un borde agrega una esquina en ese punto.
Quitar esquina (X): un clic en una esquina la quita.
Tipo de borde (K): un clic en un borde lo convierte en lo que dice la lista junto a las herramientas: Faldón, Hastial o Adosado.

Un borde Faldón sube en pendiente desde el alero. Un borde Hastial queda vertical y lo cierra un muro que sube hasta el techo. Un borde Adosado muere contra un muro más alto, sin volado. El panel del techo lista todos los bordes en Bordes, como B1, B2 y así, cada uno con su Tipo, su Pendiente ° y su Volado; un clic en un renglón toma ese borde en la planta.

Después de estas herramientas, la barra tiene las herramientas de dibujo que comparten todos los editores, como Recortar, Alargar, Desfase, Empalme y Polilínea. No editan el techo directamente: la primera de ellas hace un borrador del contorno, que solo Listo le entrega al techo, después de revisarlo.

Cuándo usarlo

Para hacer un hastial en un extremo de un techo a cuatro aguas.
Para ajustar un techo a una casa en L, o recortarlo donde un muro sube por encima de él.
Para sacar o meter un alero, esquina por esquina.
Para detener el techo de un pórtico contra la fachada en la que se apoya.

Los pasos

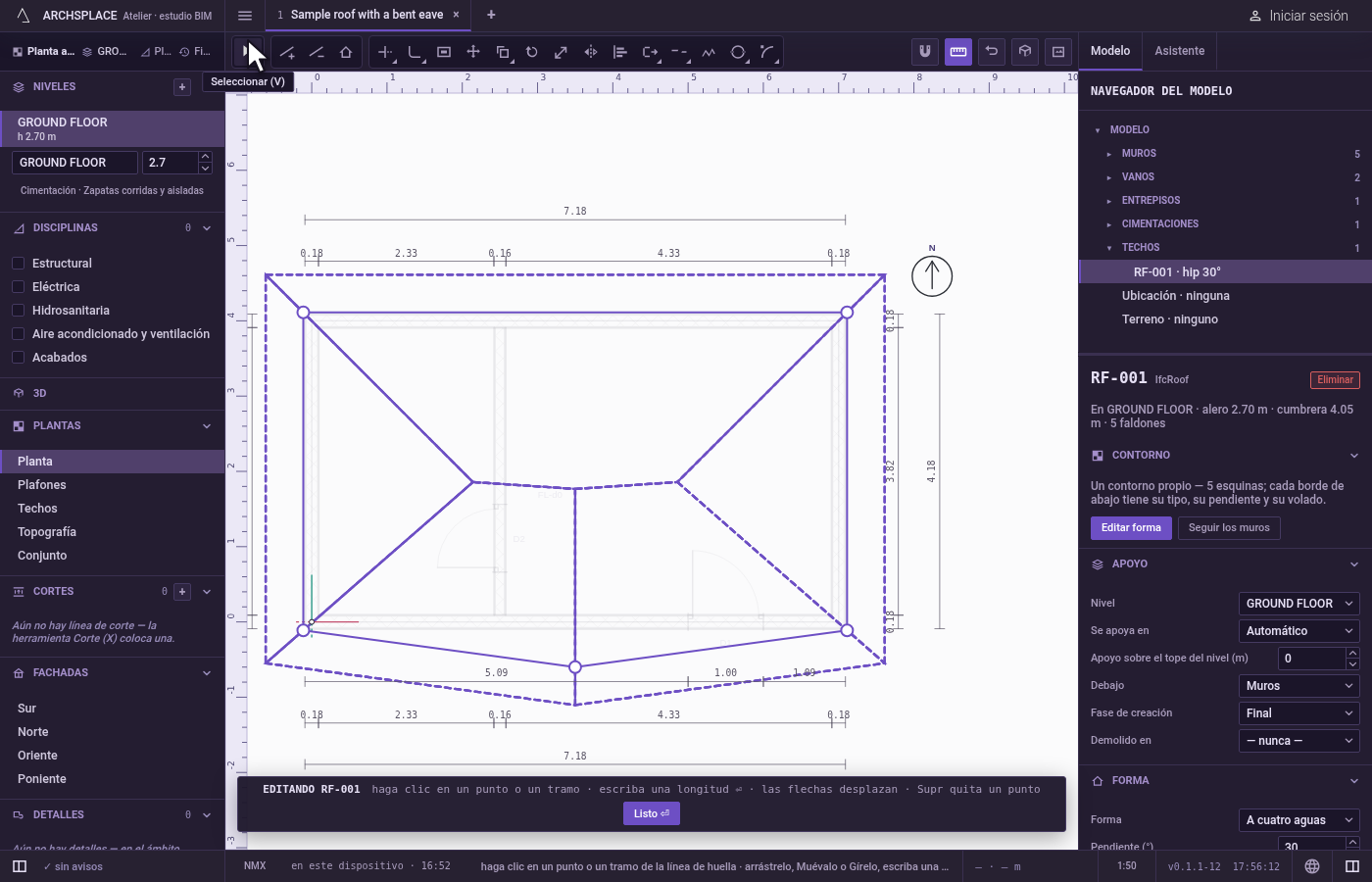

Abra el editor. Dibuje un techo con la herramienta Techo, en el grupo de construcción de la barra de la planta, haciendo clic en sus esquinas y cerrando en la primera: queda seleccionado, con su editor abierto. Para un techo que ya existe, haga doble clic en él en la planta, o selecciónelo y presione Enter, o haga clic en Editar forma en su panel. Un techo que sigue los muros no tiene nada que editar: en su panel, Desvincular el contorno primero copia el paño exterior de los muros en un contorno propio.

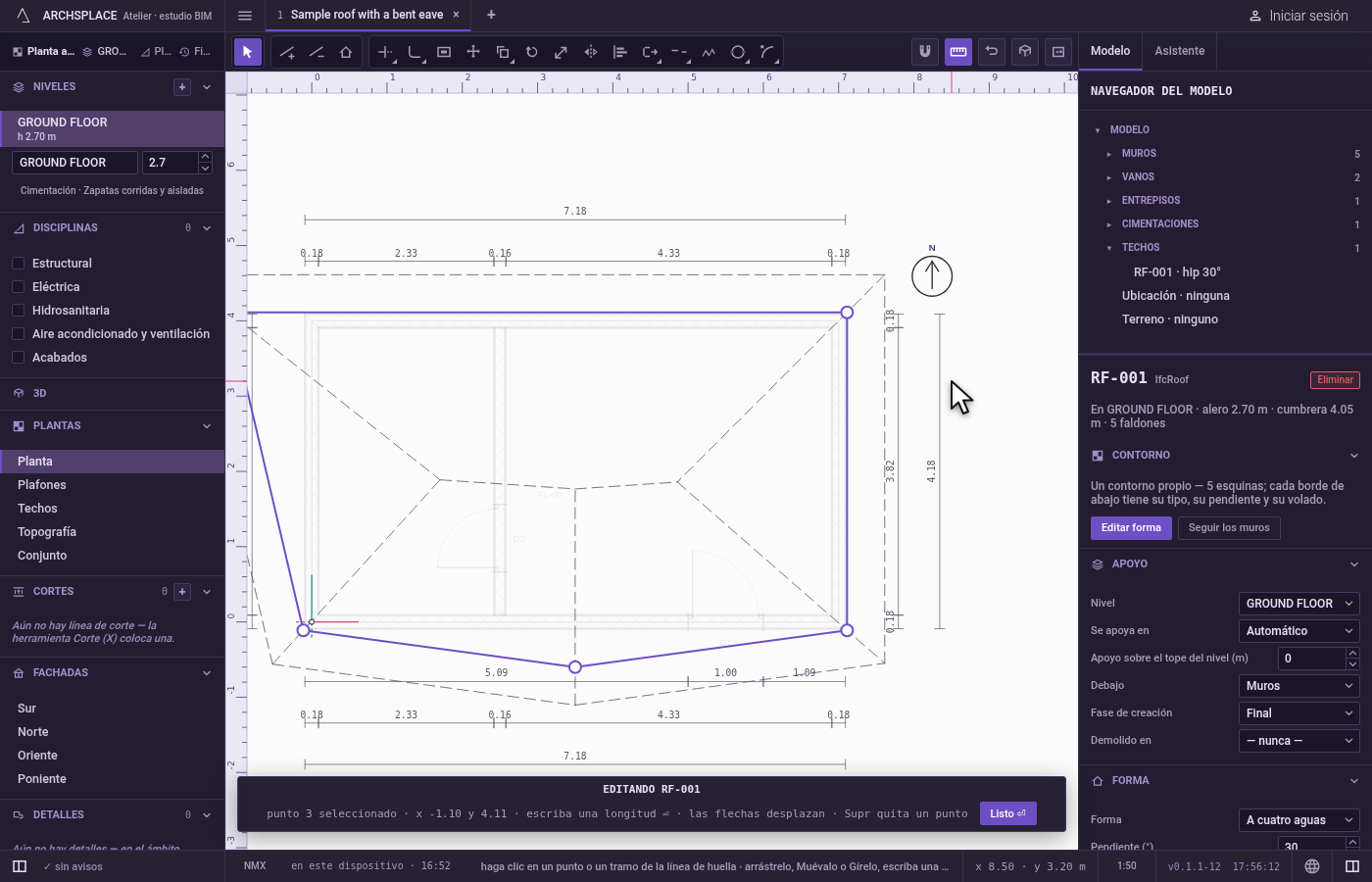

Arrastre una esquina. Con Seleccionar, presione sobre una esquina y arrástrela. Suéltela donde deba quedar: la esquina es atraída hacia las esquinas, los puntos medios y los bordes de las líneas del dibujo. El techo se vuelve a calcular, y la barra nombra el punto en la mano con su x y su y.

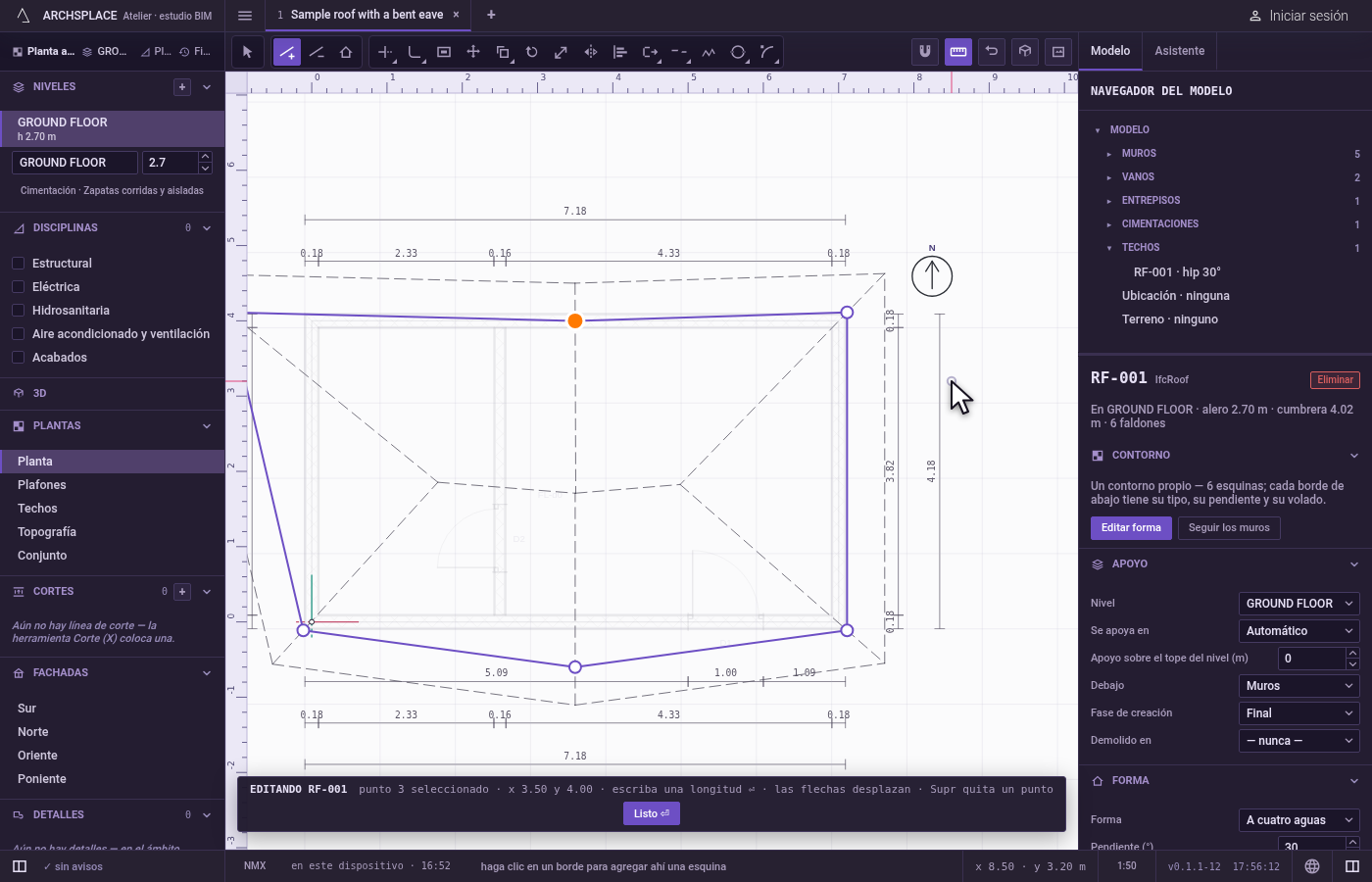

Agregue una esquina. Presione A y haga clic en un borde donde debe ir la esquina nueva. El borde se divide ahí, y la esquina nueva queda seleccionada, lista para arrastrarse.

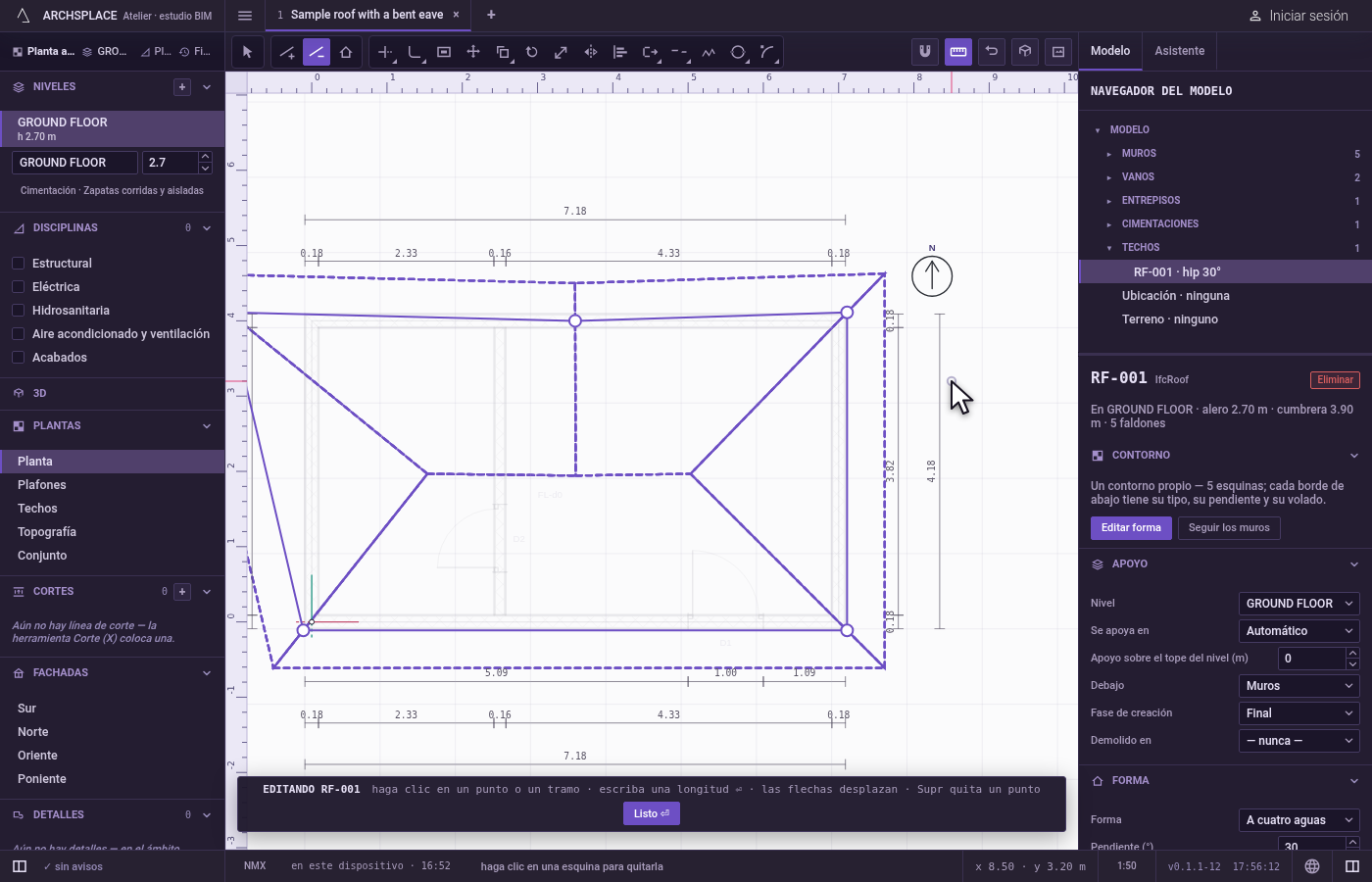

Quite una esquina. Presione X y haga clic en una esquina. Se quita, y sus dos bordes se vuelven uno.

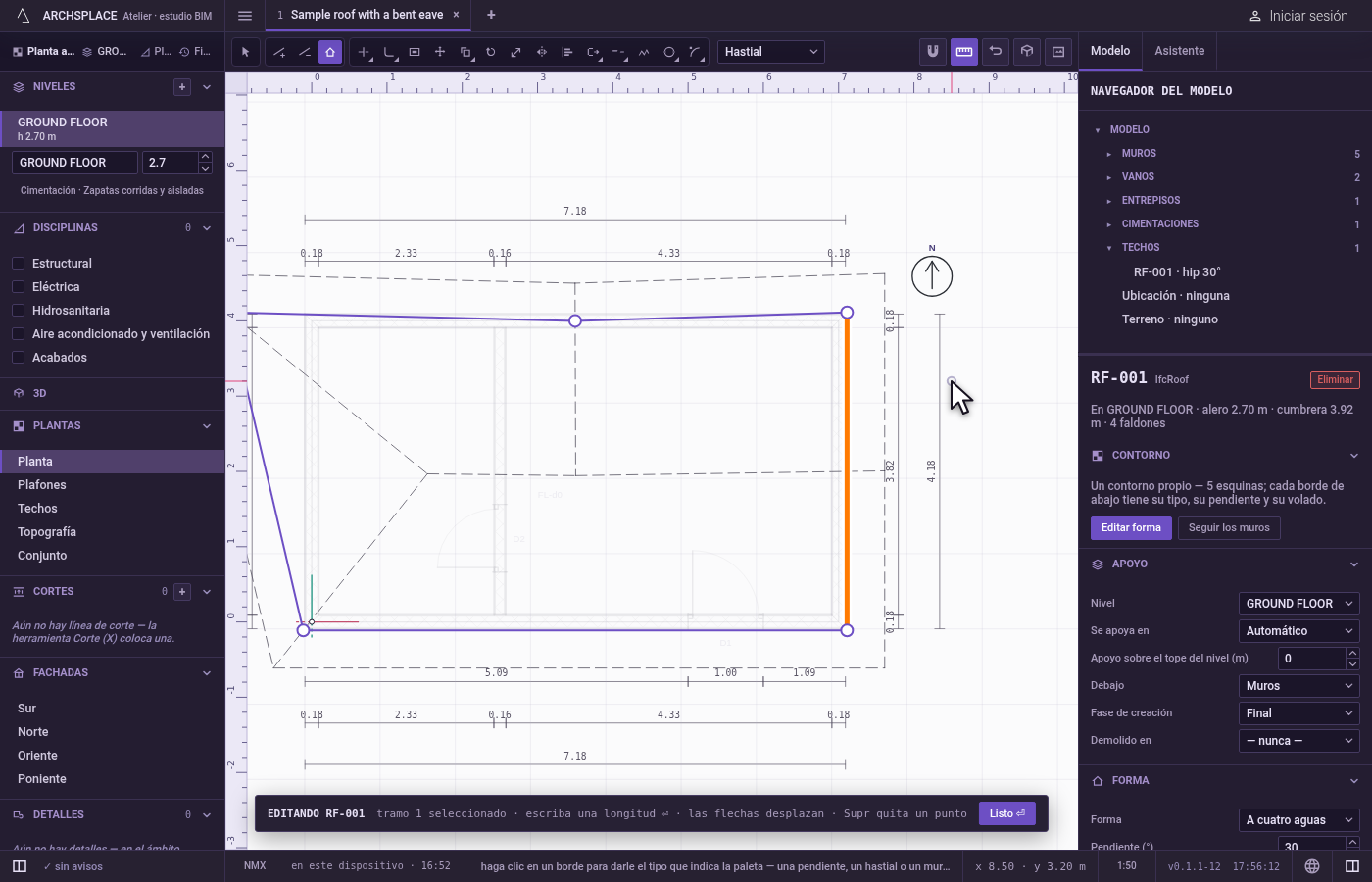

Haga un hastial con un borde. Presione K, elija Hastial en la lista junto a las herramientas y haga clic en el borde del extremo del techo. Ese extremo queda vertical, y el borde queda seleccionado; su renglón en el panel dice Hastial. Elija Faldón y haga clic otra vez para regresar el faldón.

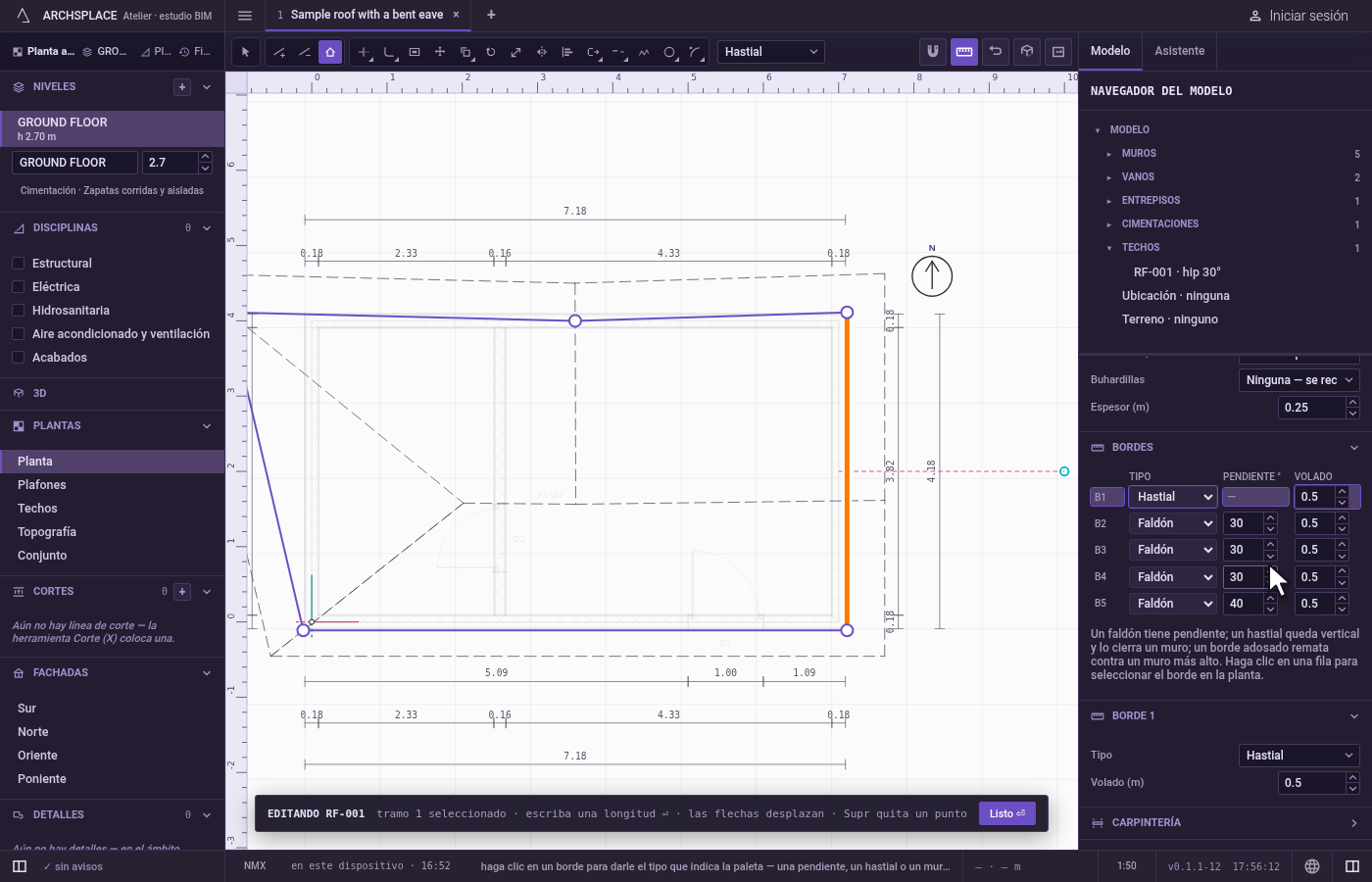

Defina la pendiente o el volado de un borde. En el panel, en Bordes, escriba una Pendiente ° o un Volado en el renglón de ese borde. Como el techo en su Tipo regresa a la forma propia del techo.

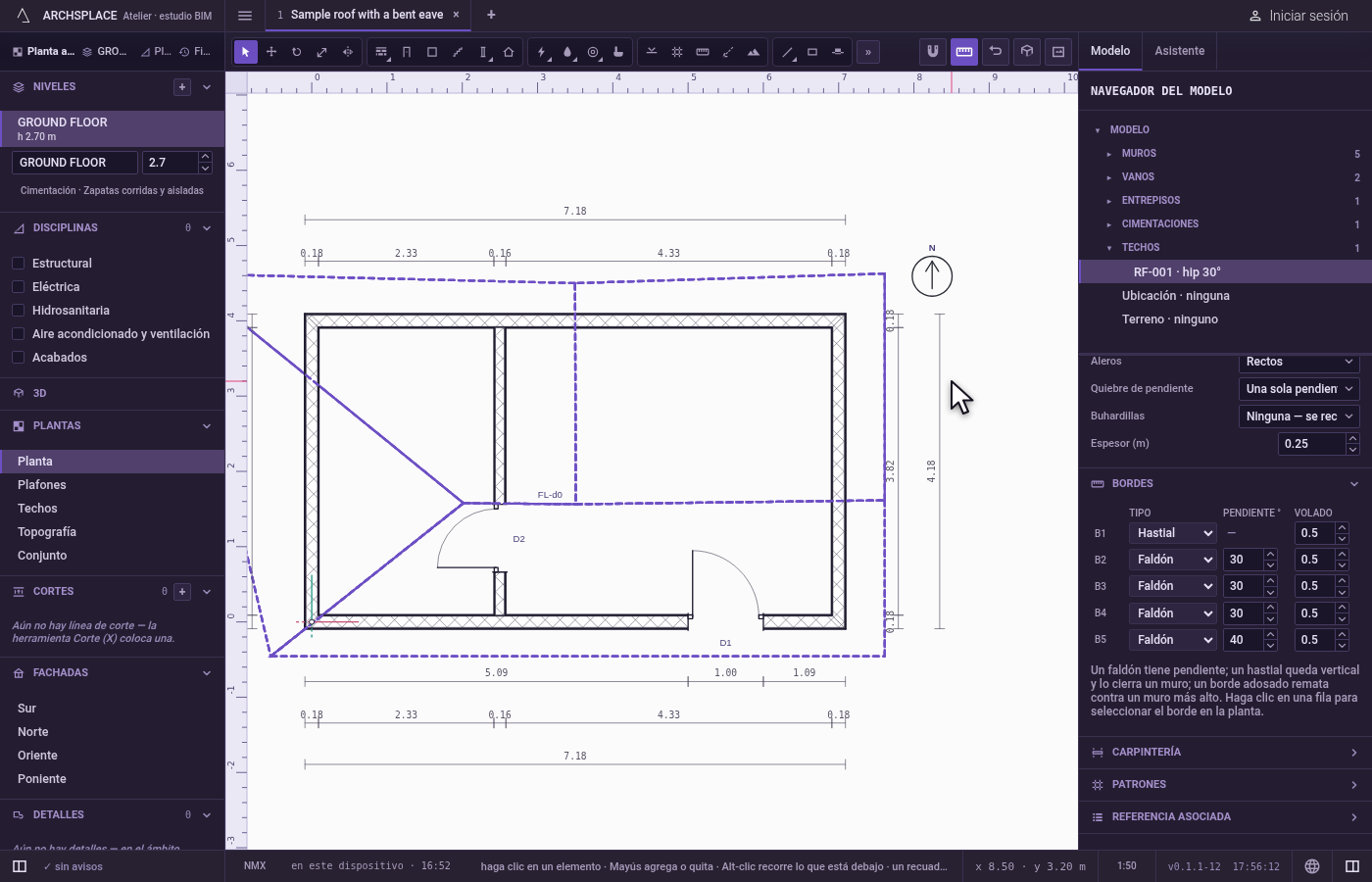

Salga del editor. Haga clic en Listo ⏎, o presione Enter o Esc. El techo sigue seleccionado.

Qué rechaza

Menos de tres esquinas. Un contorno conserva al menos tres esquinas: quitar una más se rechaza, y también un borrador con menos.
Eliminar un borde. Un borde son dos esquinas: elimine una de ellas.
Copiar o hacer una matriz de una esquina. La esquina de un techo no se copia ni se repite en matriz: duplique o haga la matriz del techo mismo.
Editar un techo que sigue los muros. No tiene un contorno propio que mover o desplazar, y el estudio le indica que primero desvincule su contorno. Enter sobre él dice lo mismo, y nunca lo desvincula por su cuenta.
Un borrador que no es un contorno. Listo rechaza un borrador que contiene más de un anillo, que queda abierto, que tiene un tramo curvo, que no encierra ningún área, o que se cruza o se toca a sí mismo o repite una esquina. El estudio dice por qué, el techo se queda como estaba, y el borrador se queda en el editor.
Perder un borrador por una tecla. Con un borrador en curso, Esc lo conserva y lo dice: Listo lo escribe en el techo, Cancelar lo descarta.

Qué escribe en el contrato

Un techo es un registro de los roofs del contrato. El editor escribe su footprint, sus esquinas en metros de planta redondeadas al milímetro, y sus edges, un registro por borde, empezando por el borde de la esquina 1 a la esquina 2:

Tipo de borde escribe kind en ese borde: HIP para Faldón, GABLE o ABUT. Un registro vacío toma la forma, la pendiente y el volado propios del techo. Una esquina arrastrada o desplazada cambia su punto en footprint. Una esquina agregada en un borde se inserta después de la primera esquina de ese borde, y las dos mitades conservan el registro propio del borde; una esquina quitada saca su punto. Listo sobre un borrador reemplaza footprint y edges juntos, y cada borde conserva el registro del borde del que salió. Cada cambio es un solo paso que un solo Ctrl+Z revierte.

Relacionado

Preguntas frecuentes

¿Cómo convierto un extremo de un techo a cuatro aguas en un hastial?

Abra el editor del techo, presione K, elija Hastial en la lista junto a las herramientas y haga clic en el borde de ese extremo. El borde queda vertical, y el muro de abajo sube para cerrar el hastial.

¿Cómo agrego una esquina al contorno de un techo?

En el editor del techo, presione A y haga clic en el borde donde debe ir la esquina. El borde se divide ahí, la esquina nueva queda seleccionada y puede arrastrarla hacia fuera. Las dos mitades conservan el tipo, la pendiente y el volado propios del borde.

¿Por qué no puedo editar el contorno de mi techo?

Ese techo sigue los muros: su contorno es el paño exterior de los muros, calculado cada vez, así que no tiene esquinas propias. Haga clic en Desvincular el contorno en su panel para darle un contorno que pueda editar.
