Borrar quita líneas del dibujo del editor de bocetos, con un clic a la vez o en una sola pasada con el botón presionado. Una línea recta se va solo entre las dos esquinas o cruces más cercanos, una curva se va completa, y lo que queda es la forma.

Qué es

Borrar quita líneas de su dibujo en el editor de bocetos. Las líneas se cortan donde se cruzan o se juntan, así que una línea recta se borra solo entre sus dos esquinas o cruces más cercanos, como se borra una línea de lápiz entre otras dos líneas. Una curva se va completa: todo el arco que dibujó, aunque otras líneas lo crucen. Un círculo son cuatro cuartos de arco, así que un clic toma el cuarto que está bajo el puntero.

Lo que queda después de borrar es su forma. Un contorno cerrado al que se le quita un tramo se vuelve una línea abierta.

Cuándo usarlo

Para quitar el lado recto que reemplaza un arco, de modo que el arco solo cierre el remate de la ventana.
Para limpiar líneas auxiliares y trazos sueltos antes de presionar Listo.
Para abrir un contorno donde dos formas deben volverse una.

Los pasos

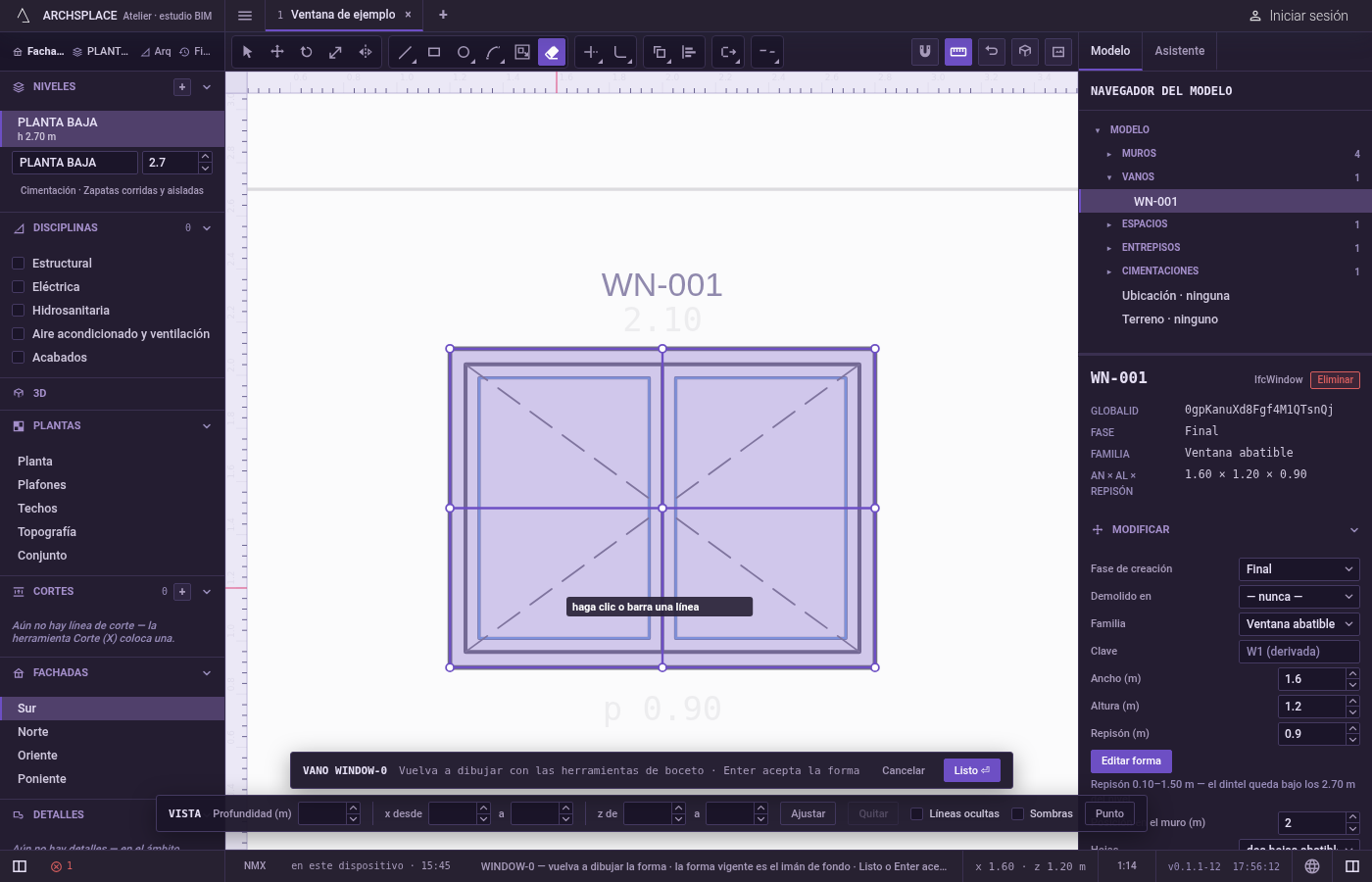

Active Borrar. En el editor de bocetos (vea Seleccionar para las maneras de entrar), presione E o haga clic en Borrar en la barra de herramientas del editor. La indicación junto al cursor dice haga clic o pase sobre una línea.

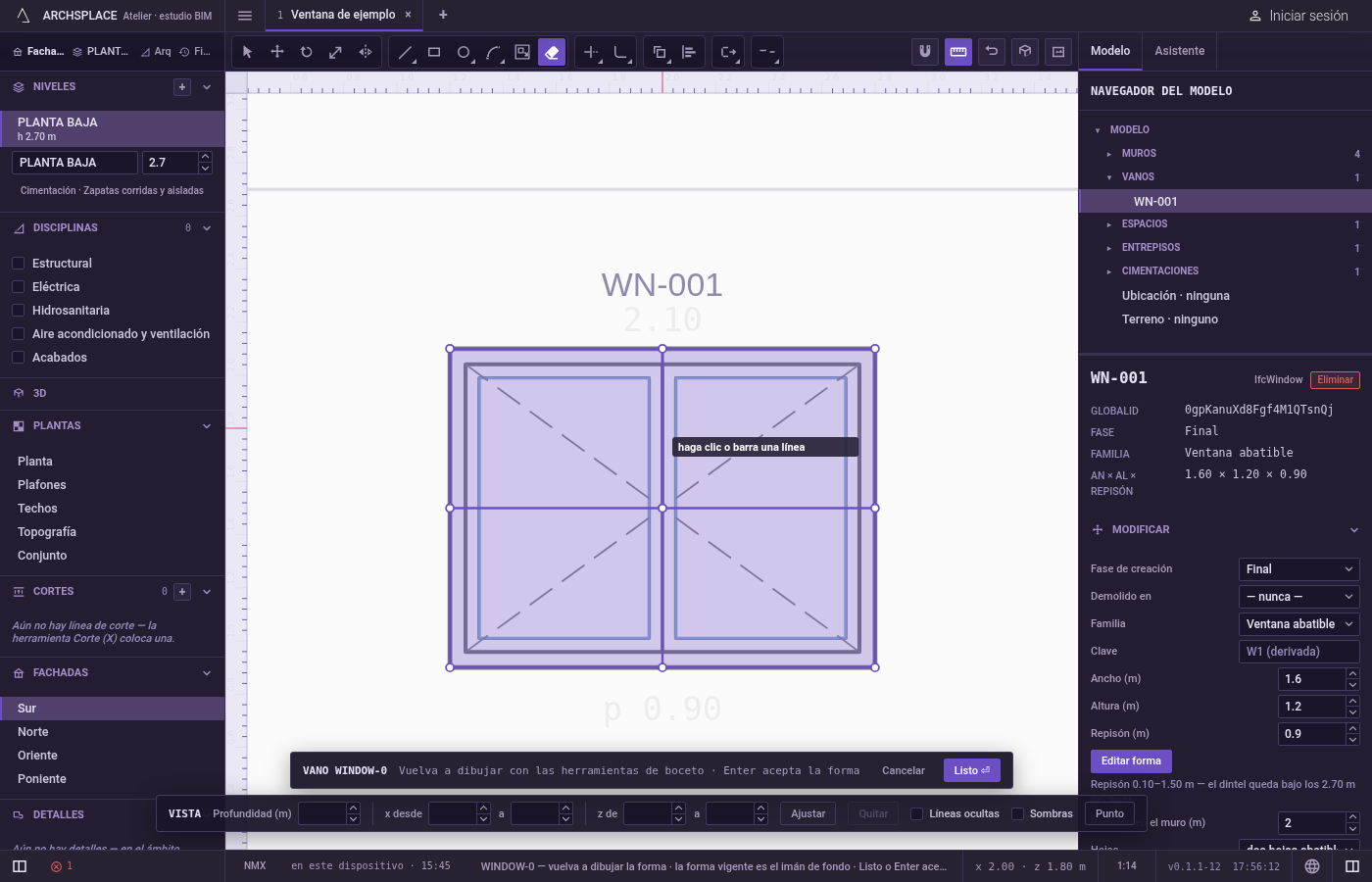

Apunte a una línea. El tramo bajo el puntero se ilumina: eso es lo que va a tomar un clic.

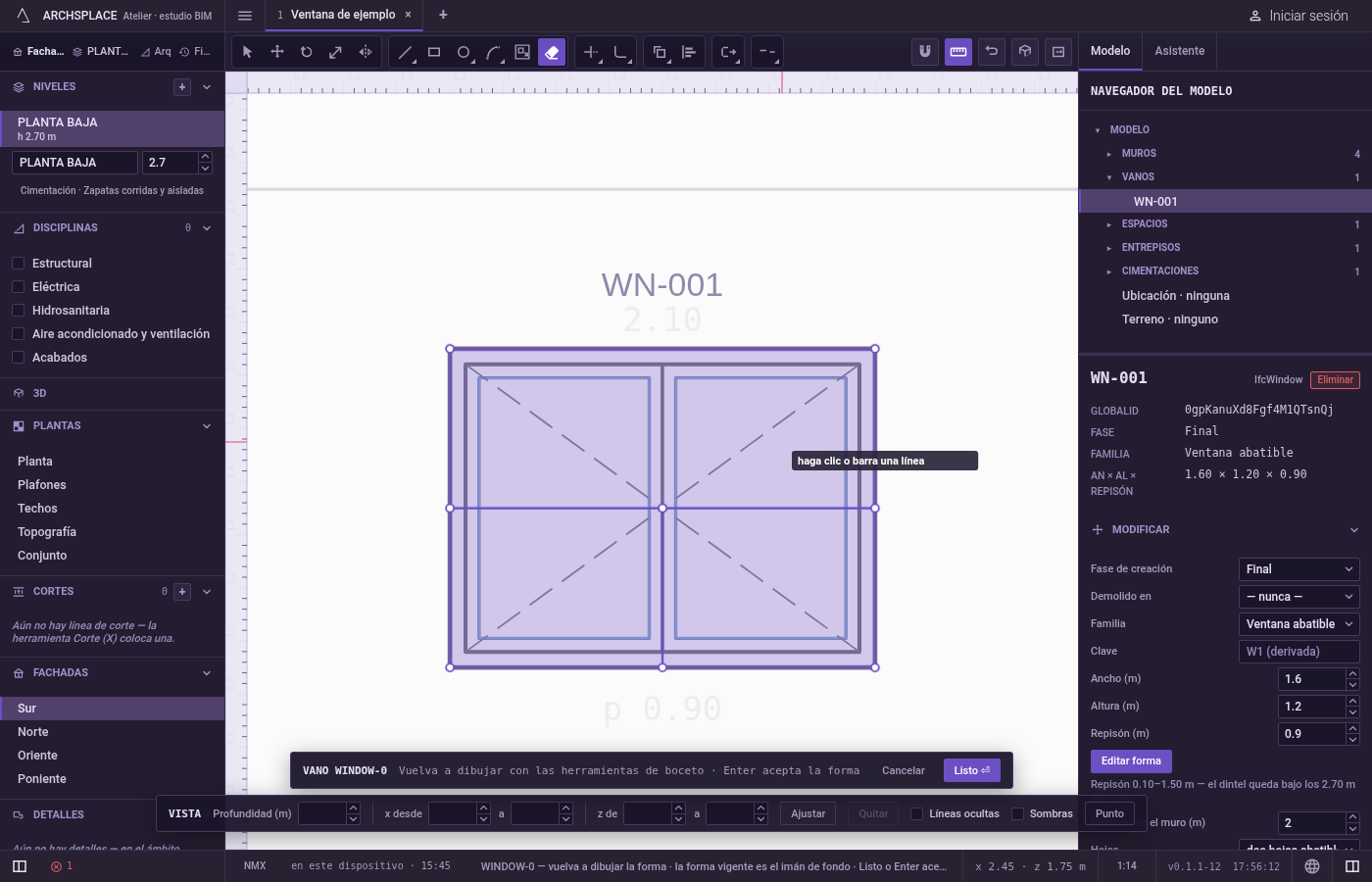

Haga clic para borrarlo. El tramo desaparece de inmediato.
O pase sobre varias. Presione, mantenga el botón presionado y arrastre sobre varias líneas. Cada tramo por donde pasa el puntero se borra a medida que avanza.

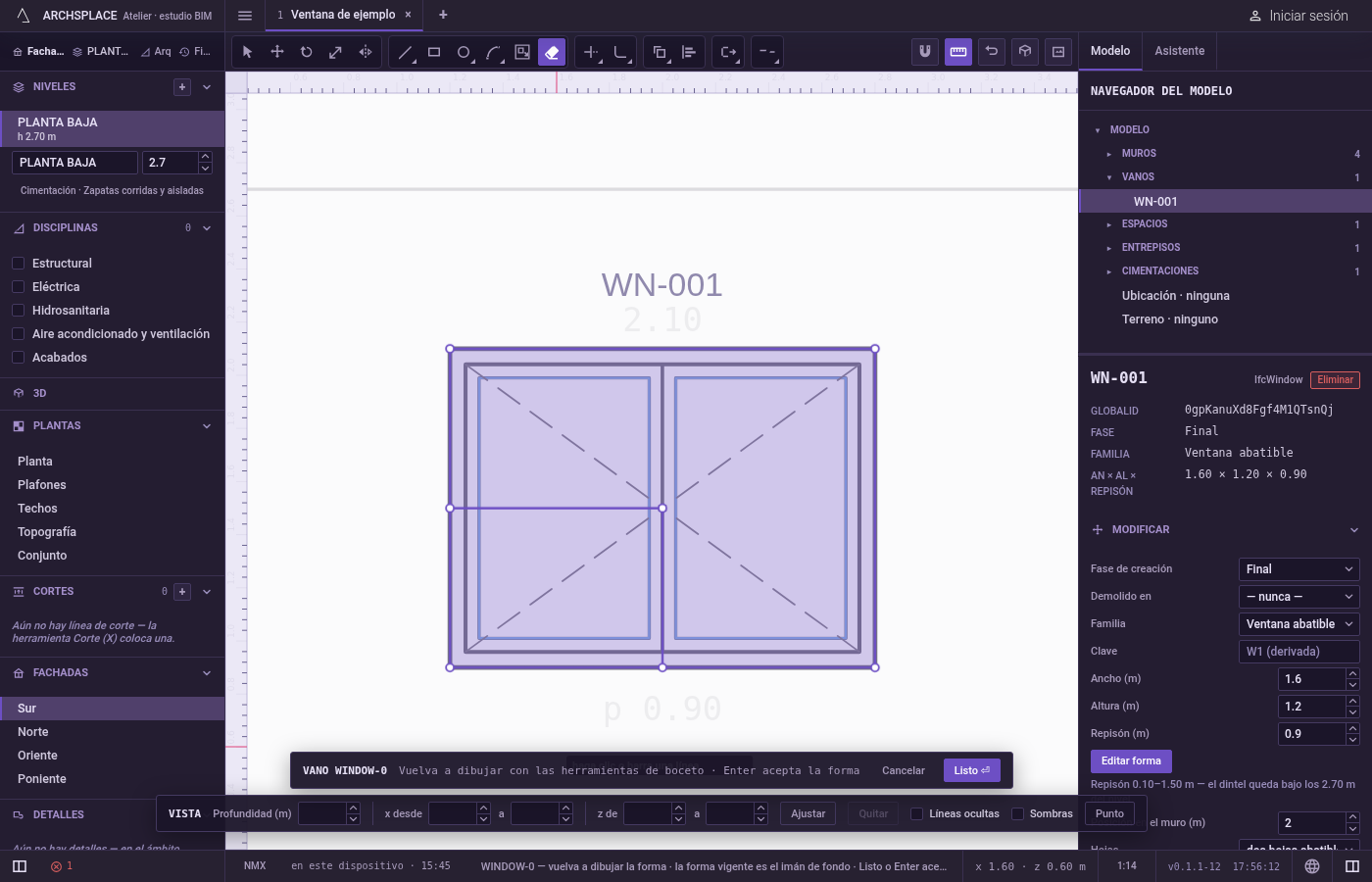

Revise la forma. Ctrl+Z regresa el último tramo borrado, un paso por tramo.

Qué rechaza

Un clic cerca de una esquina. Cerca de una esquina, el puntero toma la esquina, y una esquina no es una línea: no se borra nada. Haga clic sobre la línea lejos de sus extremos. Lo mismo vale durante una pasada.
La forma vigente. La forma atenuada detrás de su dibujo no se puede borrar. Nunca forma parte del resultado salvo que dibuje encima de ella.
Una parte de una curva. Una curva siempre se va completa. Para conservar parte de un arco, córtelo con Recortar o Partir.
Ajustes. Borrar sigue al puntero exactamente, sin imán, así que una pasada toma lo que realmente cruza.

Con Borrar activa y nada seleccionado, Esc cierra el editor y descarta el dibujo. Presione V para regresar a Seleccionar.

Qué escribe en el contrato

Nada hasta que presiona Listo. Cada tramo borrado es un paso dentro del editor, y Ctrl+Z los recorre hacia atrás. El contrato cambia cuando presiona Listo, o Enter sin nada en curso, como un paso que se puede deshacer: lo que encierran las líneas que quedan se vuelve el profile de la ventana o la puerta, puntos [u, v] en metros a lo ancho del muro y hacia arriba desde el piso, o el outline del área de patrón en las floorAreas o ceilingAreas del espacio, puntos [x, y] en metros de planta.

Borrar la parte superior de un rectángulo bajo un arco de medio punto deja un solo contorno, con el arco guardado como una flecha en su punto de inicio:

Relacionado

Preguntas frecuentes

¿Cómo quito el lado recto superior de un rectángulo bajo un arco?

Presione E y haga clic en el lado superior, entre las dos esquinas donde empieza y termina el arco. Solo se va ese tramo, y el arco cierra la forma.

¿Por qué un clic cerca de una esquina no borra nada?

Cerca de una esquina, lo que toma el puntero es la esquina, y Borrar solo quita líneas. Haga clic sobre la línea un poco lejos de sus extremos.

¿Puedo borrar la forma atenuada que está detrás de mi dibujo?

No. La forma vigente es solo una referencia y un imán, y Listo toma solo lo que usted dibujó.
