Rectángulo dibuja un contorno cerrado de cuatro lados en el editor de bocetos, de una esquina a la opuesta, con dos clics, un arrastre o un ancho y un alto escritos. Sus lados siempre corren sobre los dos ejes del editor: a lo ancho y hacia arriba en una fachada, o sobre x y y en una planta.
Qué es
Rectángulo dibuja un contorno cerrado de cuatro lados de una esquina a la opuesta. Los lados siempre corren sobre los dos ejes del editor: a lo ancho del muro y hacia arriba en una fachada, sobre x y y en una planta. Mientras elige la segunda esquina, el rectángulo se dibuja relleno, y la indicación muestra su ancho y su alto.
Cuándo usarlo
- Para empezar la forma de una ventana o una puerta a partir de su marco simple, antes de agregar un arco o cortar una esquina.
- Para dibujar un área de patrón rectangular, como un tapete de piezas al centro de un piso.
- Para trazar un rectángulo que otras herramientas van a recortar, empalmar o achaflanar.
Los pasos

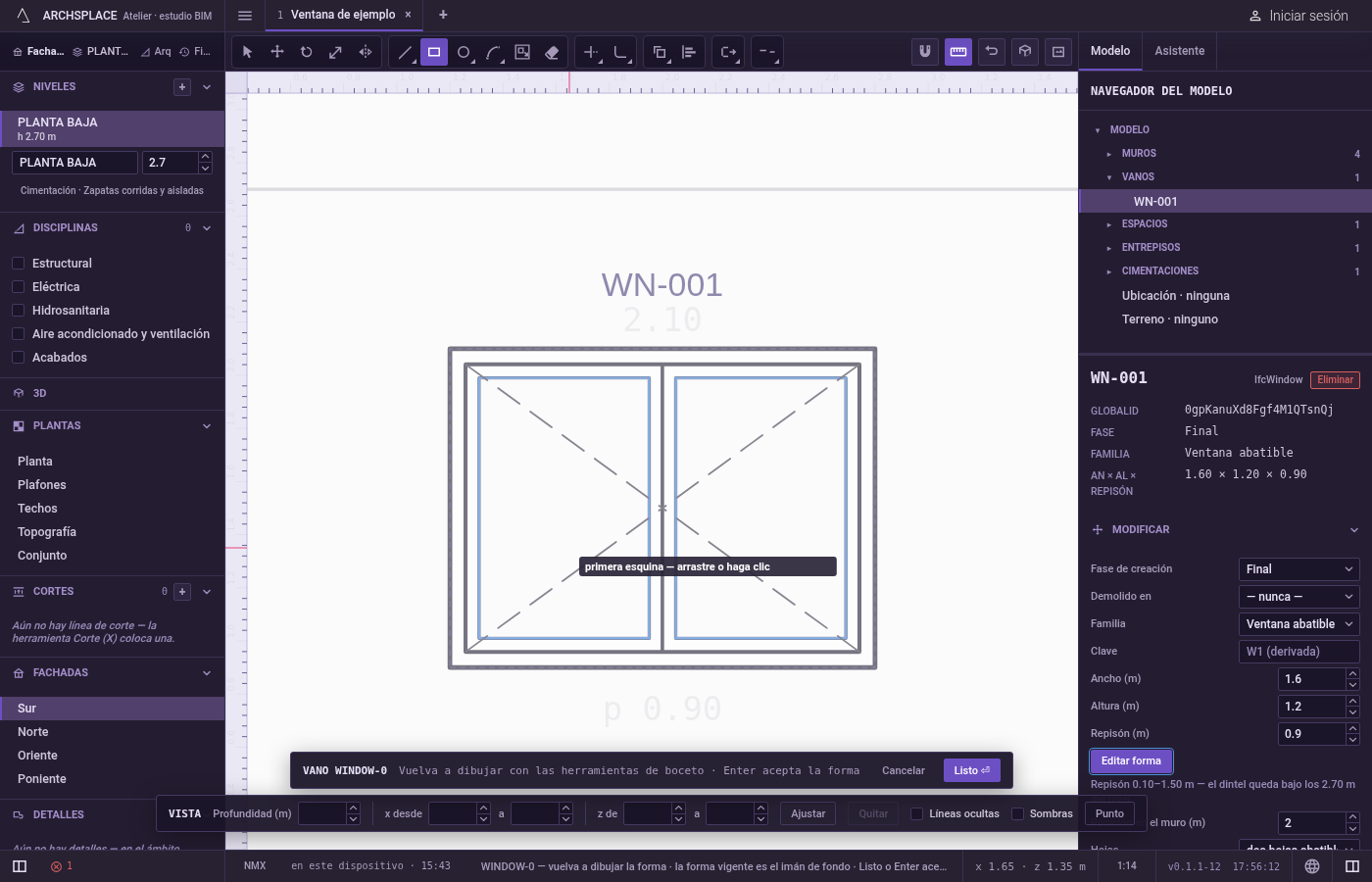

Active Rectángulo. En el editor de bocetos (vea Seleccionar para las maneras de entrar), presione
Ro haga clic en Rect en la barra de herramientas del editor. La indicación junto al cursor pide la primera esquina.

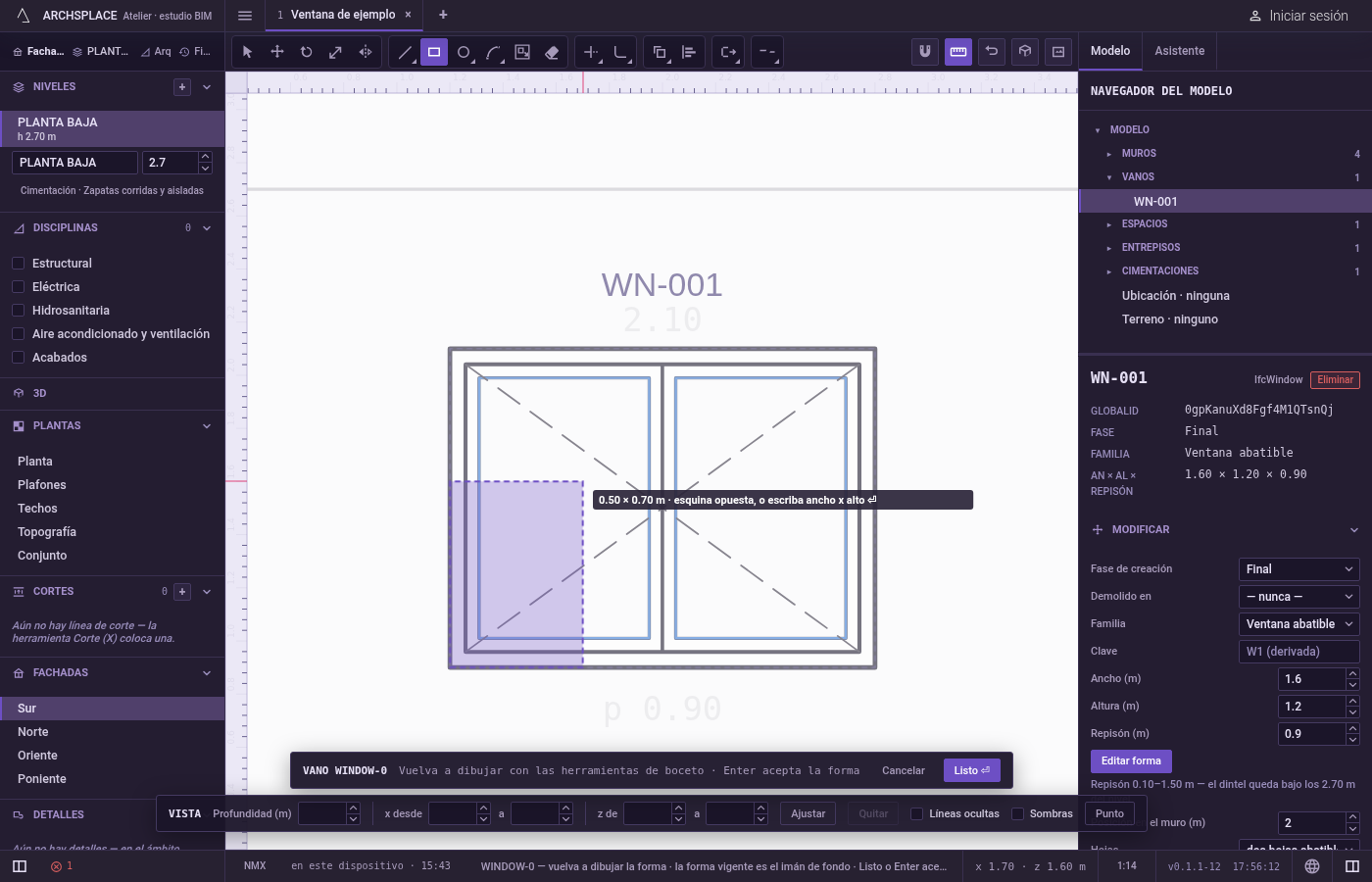

Fije la primera esquina. Haga clic en ella, o presiónela y mantenga el botón presionado. Se ajusta a esquinas, puntos medios, cruces, la forma vigente atenuada y las líneas de la vista.

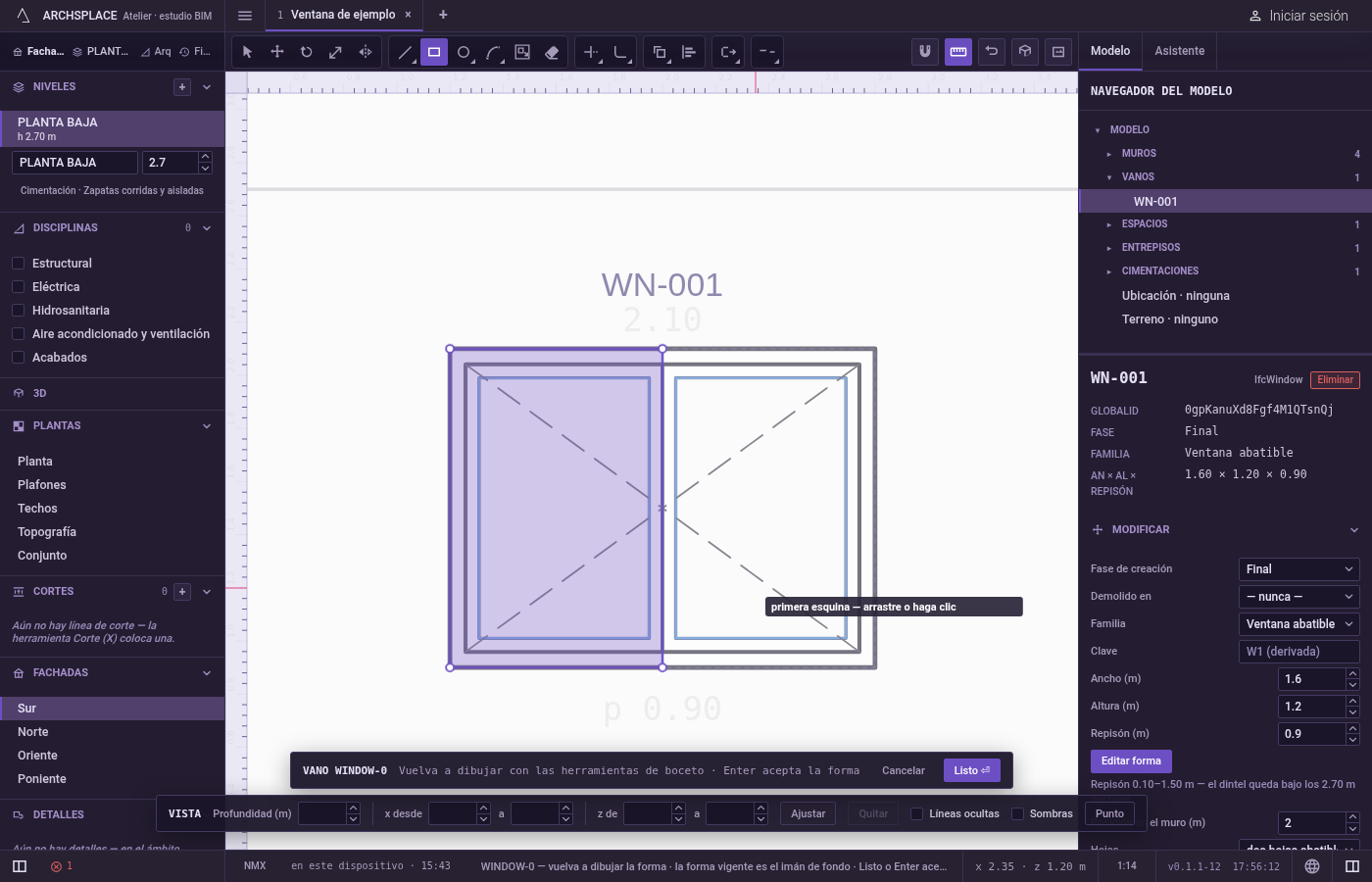

Fije la esquina opuesta. Haga clic en ella, o suelte el botón ahí si arrastró. La indicación muestra ancho × alto mientras se mueve.

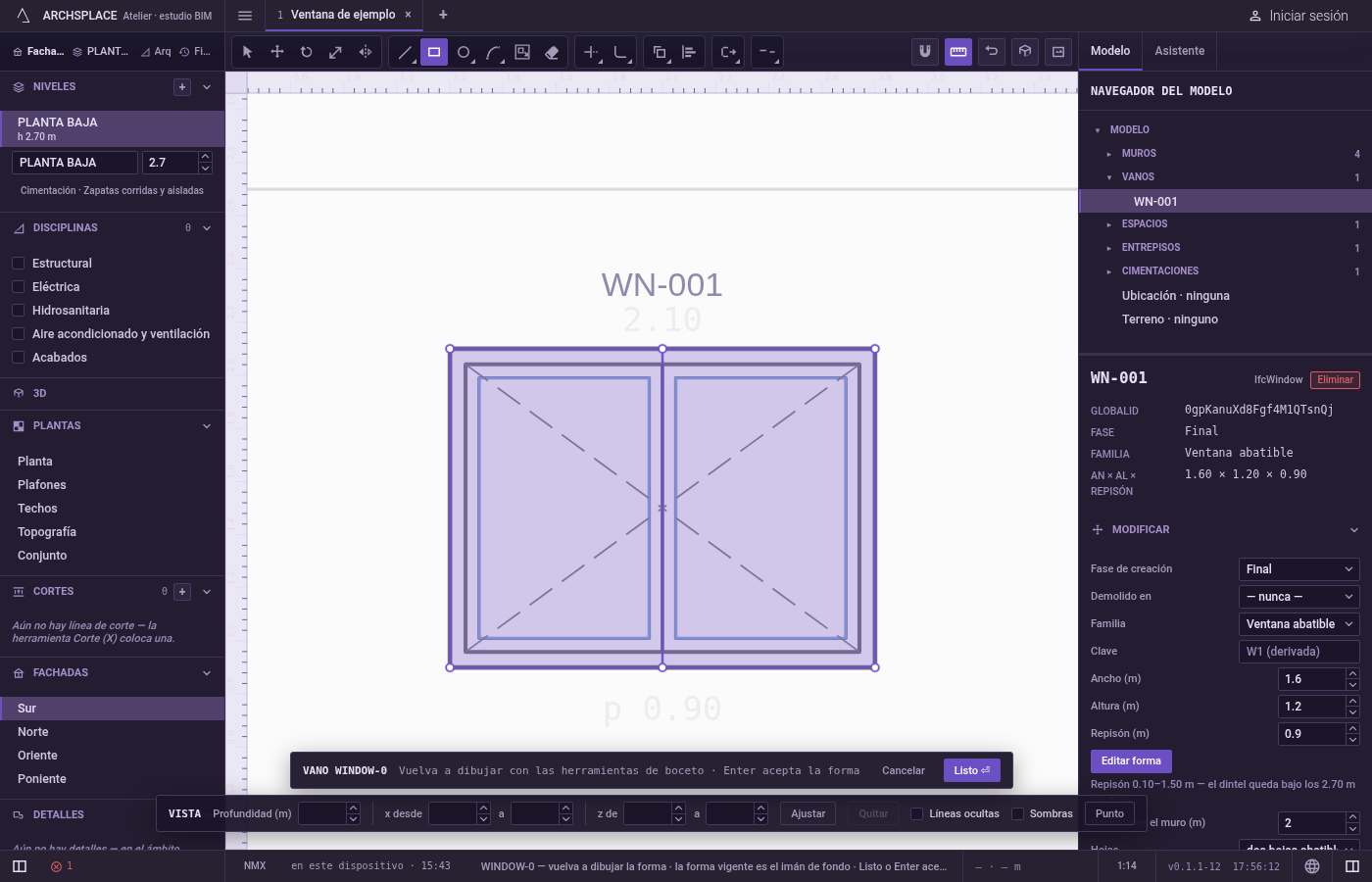

O escriba el tamaño. Después de la primera esquina, apunte hacia donde debe crecer el rectángulo, escriba el ancho,
x, el alto, y presioneEnter:1.2x0.8. Un solo número dibuja un cuadrado de ese lado. Las medidas van en las unidades del proyecto.Retrocesoborra el último carácter.

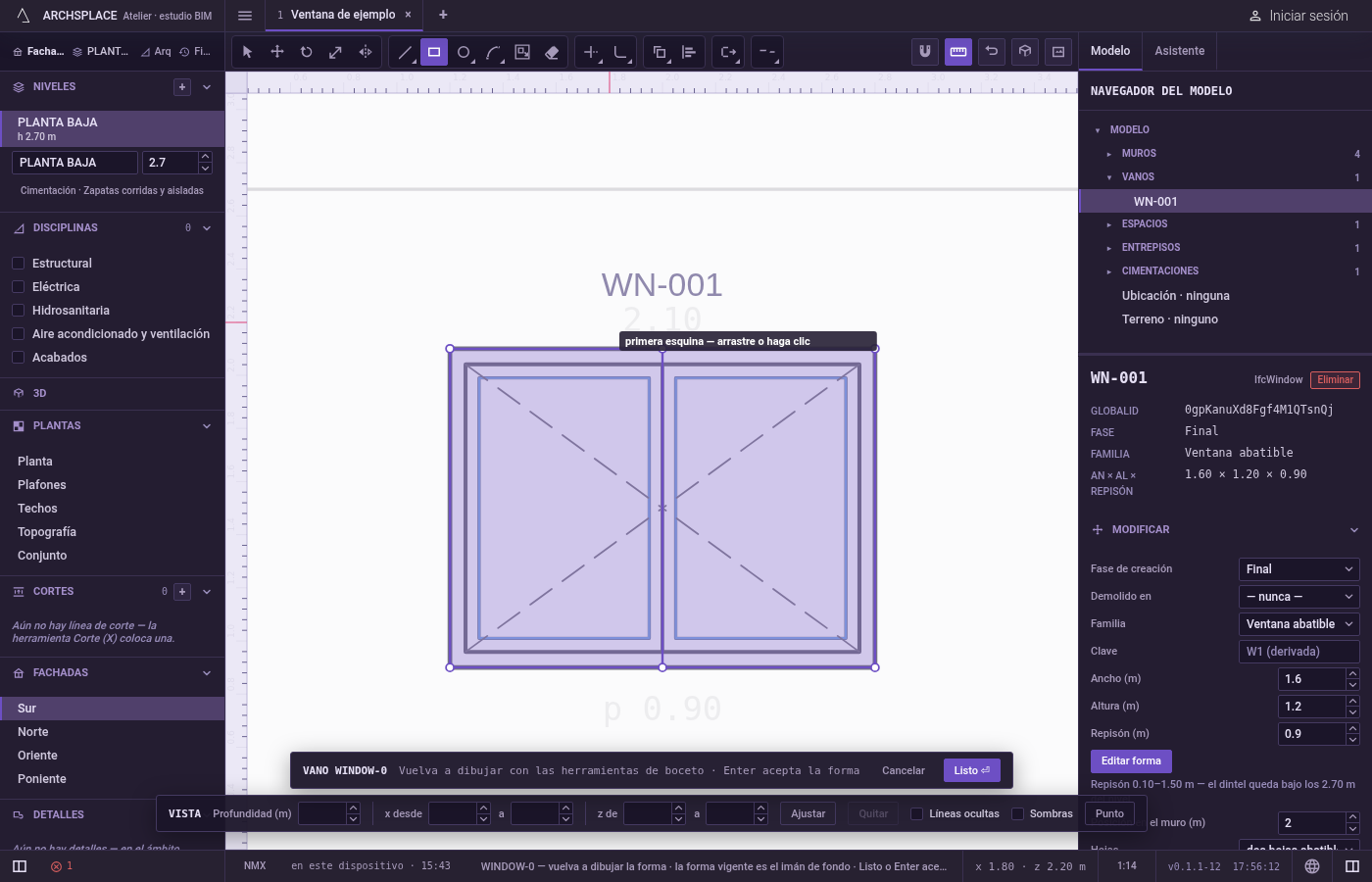

Continúe. El rectángulo se queda en el dibujo y la herramienta está lista para el siguiente.
Escdescarta una primera esquina que ya fijó.
Qué rechaza
- Un rectángulo sin ancho o sin alto. Una segunda esquina al mismo nivel que la primera, o a plomo sobre ella, no dibuja nada. La herramienta conserva la primera esquina y espera.
- Un tamaño escrito antes de la primera esquina. Los dígitos solo cuentan una vez fijada la primera esquina.
- Un rectángulo girado. Los lados siempre siguen los ejes del editor. Gírelo después con Girar.
- Medidas negativas como dirección. Un signo menos en una medida escrita se ignora; el rectángulo crece hacia el puntero.
Qué escribe en el contrato
Nada hasta que presiona Listo. El rectángulo se agrega al dibujo dentro del editor como un contorno cerrado de cuatro esquinas redondeadas al milímetro, y Ctrl+Z lo recorre hacia atrás. El contrato cambia cuando presiona Listo, o Enter sin nada en curso, como un paso que se puede deshacer: lo que encierran las líneas se vuelve el profile de la ventana o la puerta, puntos [u, v] en metros a lo ancho del muro y hacia arriba desde el piso, o el outline del área de patrón en las floorAreas o ceilingAreas del espacio, puntos [x, y] en metros de planta.
Un rectángulo de 2.4 por 1.2 metros dibujado como área de piso da:
Para una ventana, un rectángulo que coincide con el ancho, el alto y el repisón propios del vano, con dos centímetros de tolerancia, quita profile en su lugar: el vano vuelve a ser un rectángulo simple.
Preguntas frecuentes
¿Cómo dibujo un rectángulo de un tamaño exacto?
Presione R, haga clic en la primera esquina, apunte hacia donde debe crecer el rectángulo, escriba el ancho, x, el alto, y presione Enter, por ejemplo 1.2x0.8. Un solo número dibuja un cuadrado.
¿Puedo dibujar un rectángulo en ángulo?
No directamente: sus lados siempre siguen los ejes del editor. Dibújelo a escuadra con la vista y luego gírelo con Girar.
¿Hacia dónde crece un rectángulo escrito?
Hacia el puntero. Las medidas escritas se colocan desde la primera esquina en la dirección en que está el puntero respecto a ella, así que primero apunte y luego escriba.
