Esfera
La herramienta Esfera hace una esfera sólida en la vista 3D a partir de dos datos: su centro y luego su radio, marcado o escrito. La esfera se coloca como un componente nuevo, así que después un solo clic la toma completa.
Qué es
La herramienta Esfera hace una bola sólida. Usted le da un centro y un radio; el estudio construye una esfera cerrada de 32 pasos alrededor, con su superficie marcada como lisa para que se lea como una sola superficie redonda y nunca muestre sus facetas.
La esfera llega como un componente nuevo, llamado Esfera con un número, que contiene ese único sólido y queda colocado donde usted lo dibujó. Un clic la toma completa; un doble clic la abre si quiere trabajar en su forma.
Cuándo usarlo
- Para modelar una bola, una lámpara de globo, una cúpula que recortar con Booleana o cualquier objeto redondo.
- Para hacer un cortador redondo: coloque una esfera donde se encime con un sólido y luego use Booleana para tallar el hueco.
Los pasos

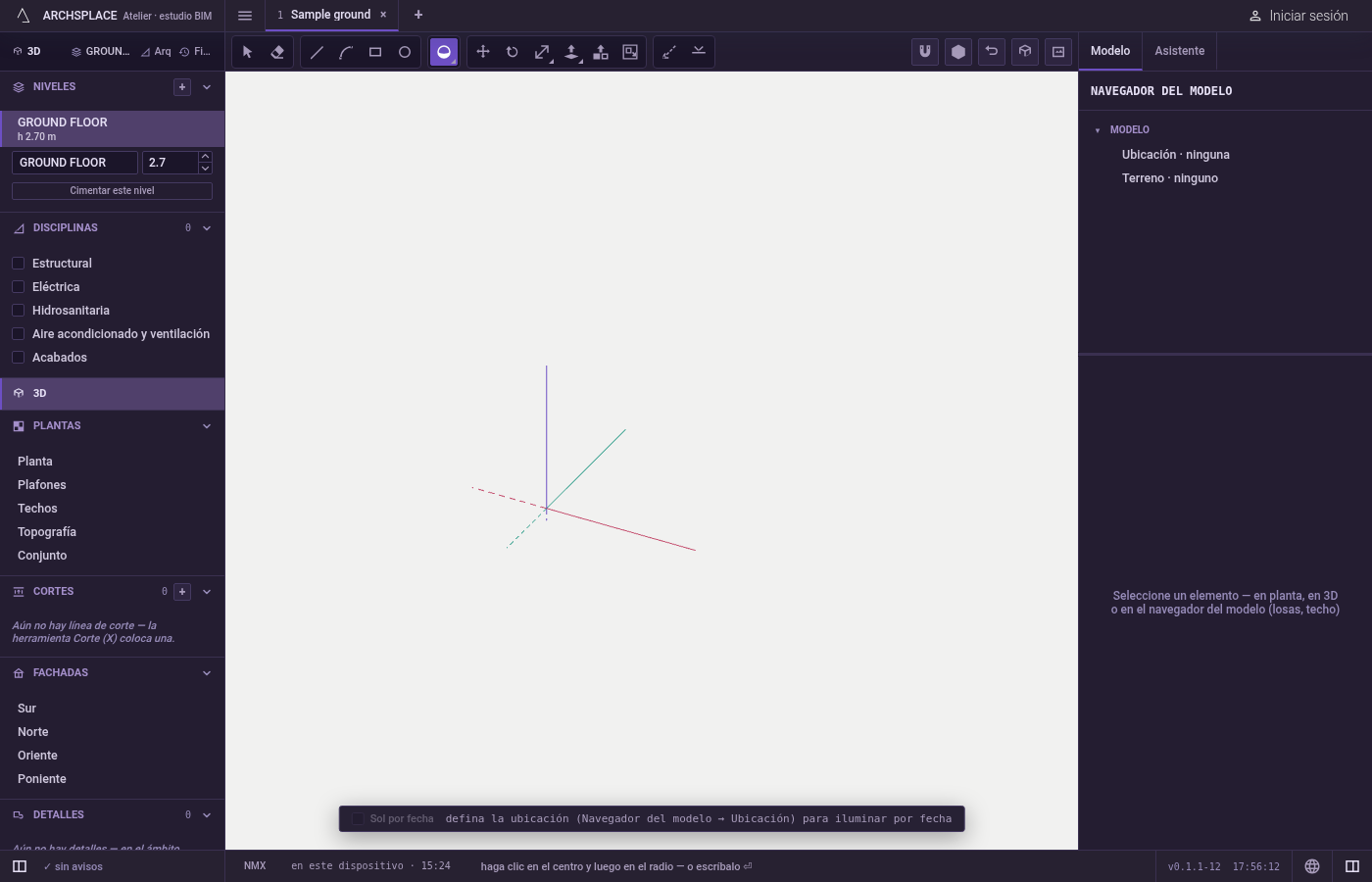

Tome la herramienta. Escriba
Sy luegoP, las dos letras en un momento corto, o haga clic en Esfera entre las formas.

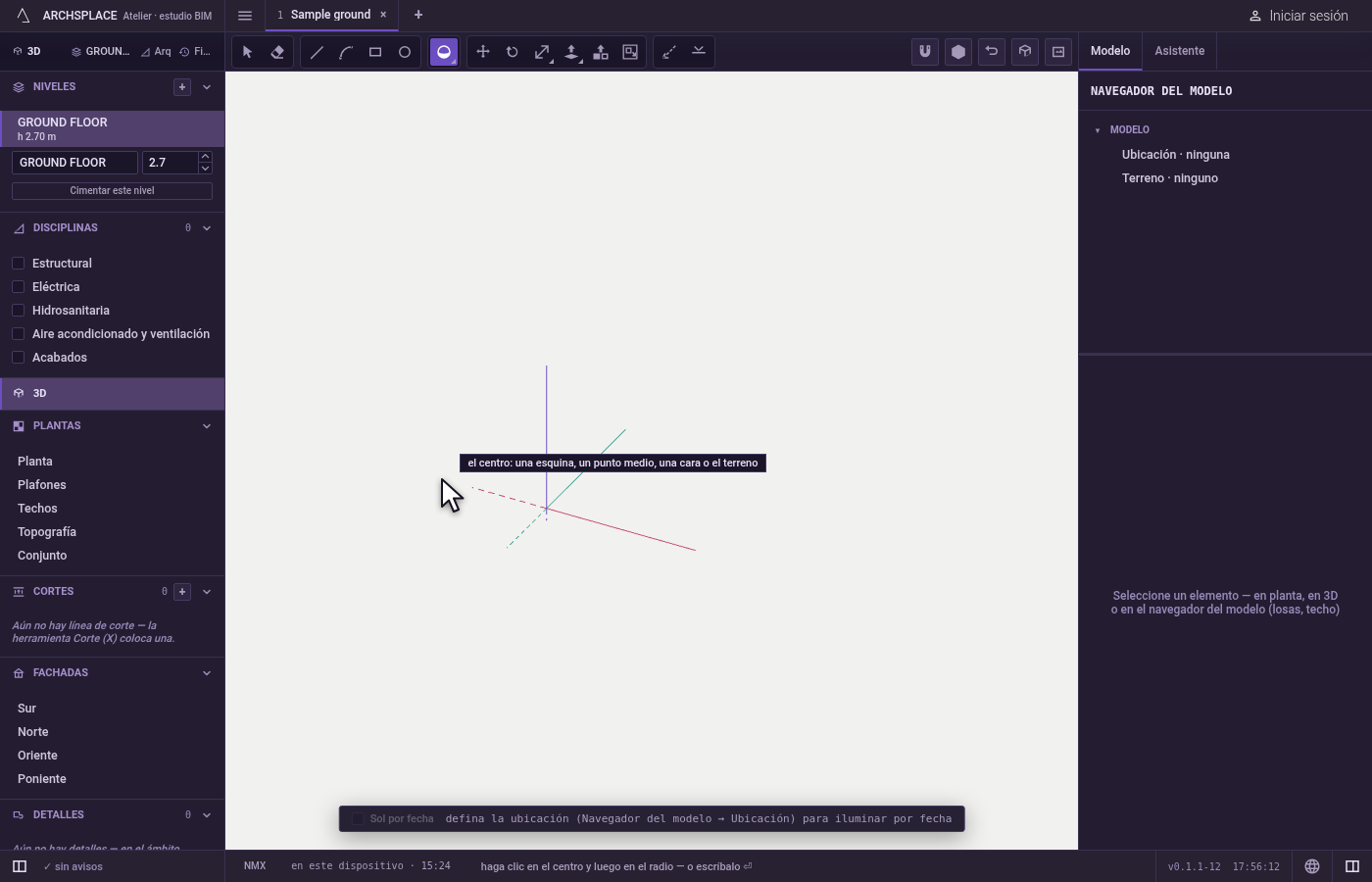

Haga clic en el centro. El marcador muestra lo que toma el clic: un vértice, un punto medio, una cara, o el suelo cuando no hay nada bajo el puntero. La indicación dice el centro.

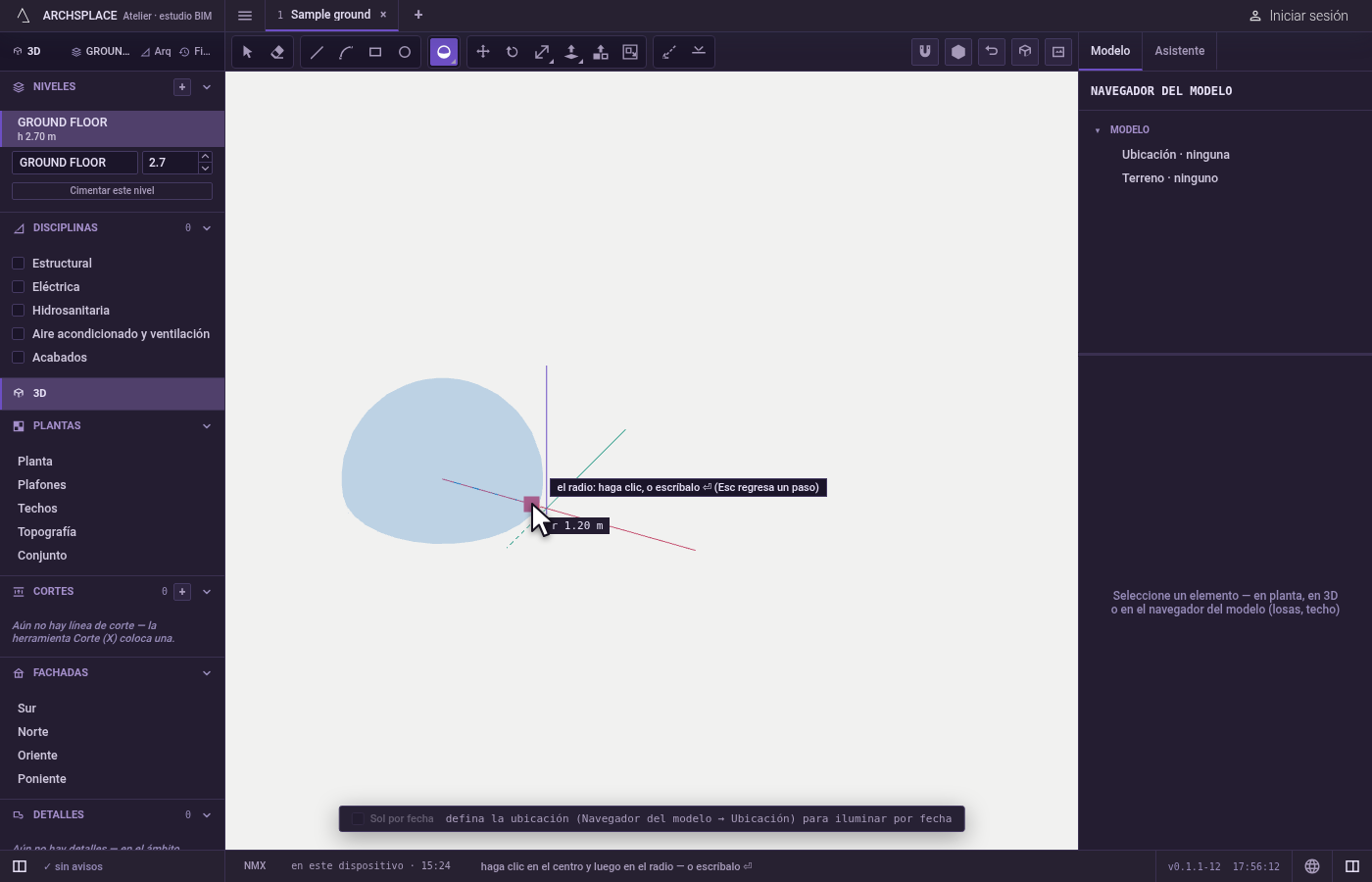

Defina el radio. Aléjese del centro: el radio se lee sobre el plano horizontal que pasa por el centro, la imagen fantasma de la esfera crece y la lectura da el radio. Haga clic, o escriba el radio y presione
Enter. Un vértice o una arista a su alcance dan su distancia.

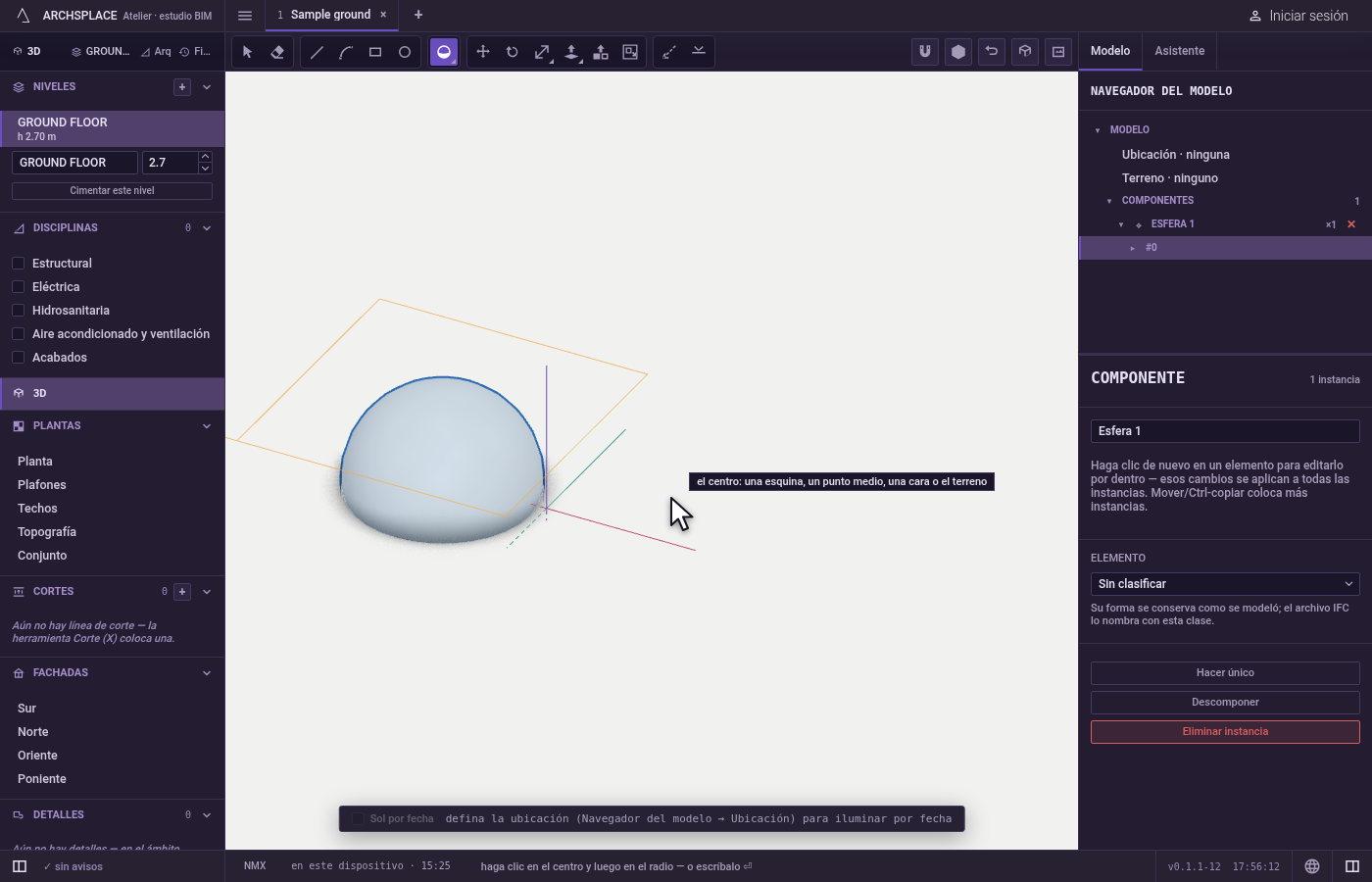

Retroceda si hace falta.
Escantes del radio regresa a elegir el centro. La barra espaciadora regresa a Seleccionar.
Qué rechaza
- Un radio nulo. Una esfera necesita un radio; un cero se ignora y la herramienta espera.
- Un centro sobre nada. Un clic que no encuentra ningún punto dice el centro: una esquina, un punto medio, una cara o el terreno.
Qué escribe en el contrato
Un solo paso que se puede deshacer agrega una definición de componente nueva que contiene el sólido de la esfera, y una colocación de ella en el centro, en el nivel actual. Dentro de un componente abierto, el componente nuevo se coloca dentro de ese. La colocación nueva queda seleccionada.
Relacionado
Preguntas frecuentes
¿Cuál es el atajo de la herramienta Esfera?
Escriba S y luego P, las dos letras en un momento corto. La herramienta se abre con la segunda letra.
¿Por qué mi esfera es un componente?
Cada esfera, cilindro y cono llega como un componente propio, que contiene un solo sólido, así que un clic lo toma completo y su superficie nunca se toma faceta por faceta. Haga doble clic para trabajar dentro, o descompóngalo para dejarlo suelto.
¿Dónde queda el centro de la esfera?
Exactamente donde hace clic: un vértice, el punto medio de una arista, un punto sobre una cara o el suelo. Una esfera centrada en el suelo queda con la mitad debajo de él.
