Planta
Uniones de muros
Una unión de muros es un punto donde se juntan muros, y los muros seleccionados muestran un punto de control en cada una. Arrastrar un punto de control lleva todos los muros que se juntan ahí, con Alt presionada se deja esa unión atrás, y el panel de la unión acepta coordenadas, longitudes y ángulos escritos.
Qué es
Los muros que se juntan comparten una unión: el mismo punto para los extremos de todos los muros que llegan ahí. Cuando usted selecciona muros, la planta muestra un punto de control en el extremo de cada uno, y un punto de control en una esquina representa a todos los muros que se juntan en esa esquina. Los mismos puntos de control aparecen en las tuberías y las trabes seleccionadas, que son elementos lineales del mismo tipo.
Una unión se mueve como una sola pieza. Arrastrar su punto de control lleva los extremos de todos los muros que se juntan ahí, y un muro que termina contra la cara de un muro movido se desliza para seguir sobre ella. Con Alt presionada, el arrastre mueve solo el extremo que usted tomó y deja los demás. Una unión seleccionada abre su propio panel, donde se escriben su posición y la longitud y el ángulo de cada muro que se junta ahí.
Cuándo usarlo
- Para corregir una esquina de un levantamiento a su posición medida.
- Para hacer más profundo un espacio arrastrando las esquinas de su muro del fondo.
- Para darle a un muro su longitud exacta mientras los muros de su esquina lo siguen.
- Para separar un muro de una esquina antes de llevarlo a otro lugar.
Los pasos

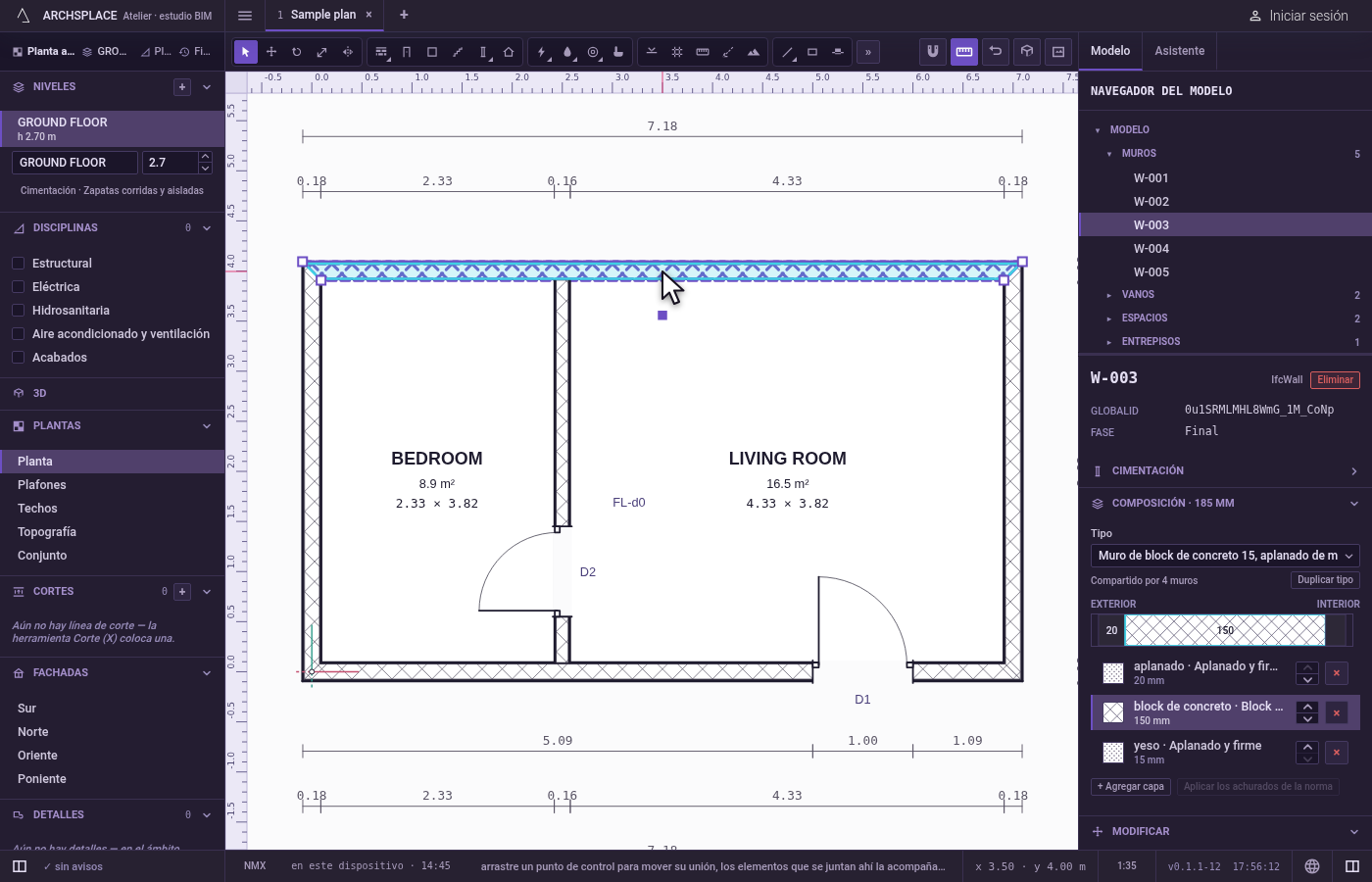

Seleccione los muros. Con Seleccionar, haga clic en un muro o encierre varios en un recuadro. Aparece un punto de control en cada extremo; la barra de estado indica que un punto de control arrastra su unión, que Alt mueve solo ese extremo y que un clic selecciona la unión.

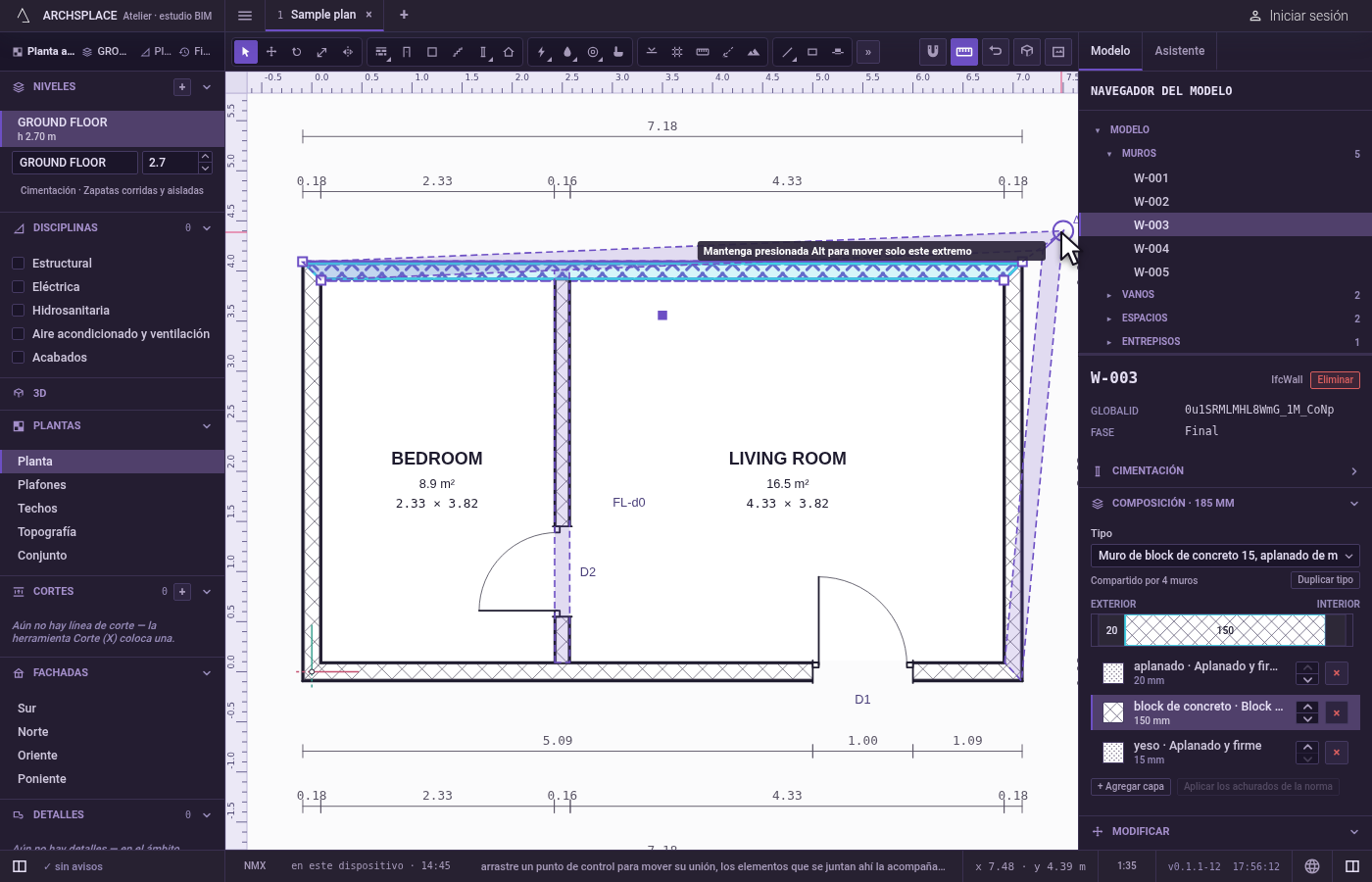

Arrastre un punto de control. Presione sobre un punto de control y arrastre. Una imagen fantasma muestra todos los muros que lleva el movimiento, y el imán fija el cursor en los puntos y las líneas cercanas, sin contar los muros que se mueven. Mayús, o F8 mientras esté activada, mantiene a escuadra la cara que tomó. Suelte: la unión cae donde estaba la imagen fantasma. Una distancia escrita durante el arrastre, seguida de Enter, la coloca a esa distancia en la dirección en que está jalando.

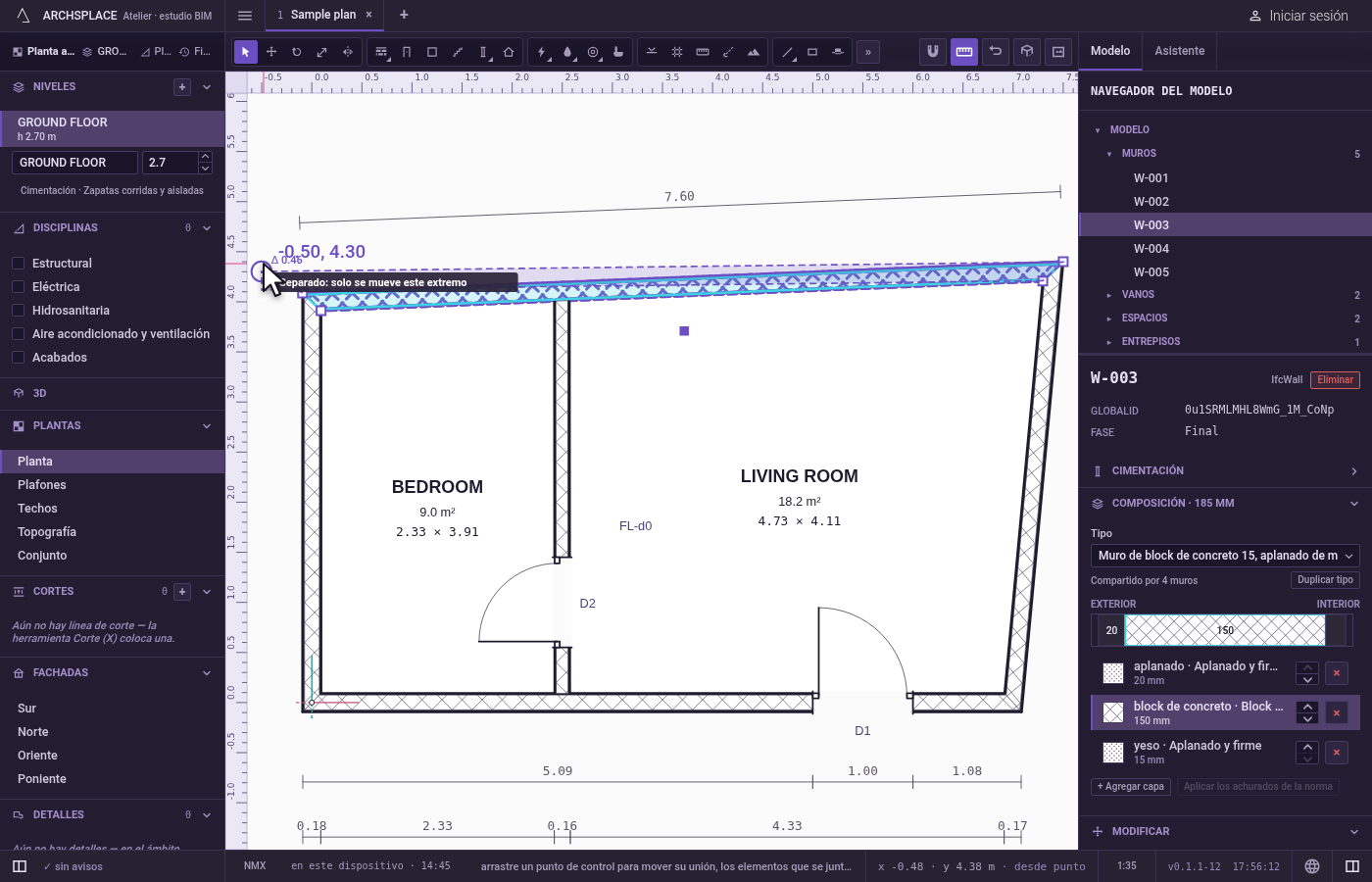

Separe un extremo con Alt. Mantenga presionada
Alt(Opción en una Mac) al soltar el botón: solo se mueve el extremo que tomó. El texto junto al cursor cambia entre "Mantenga presionada Alt para mover solo este extremo" y "Separado: solo se mueve este extremo" cuando presiona y suelta la tecla.

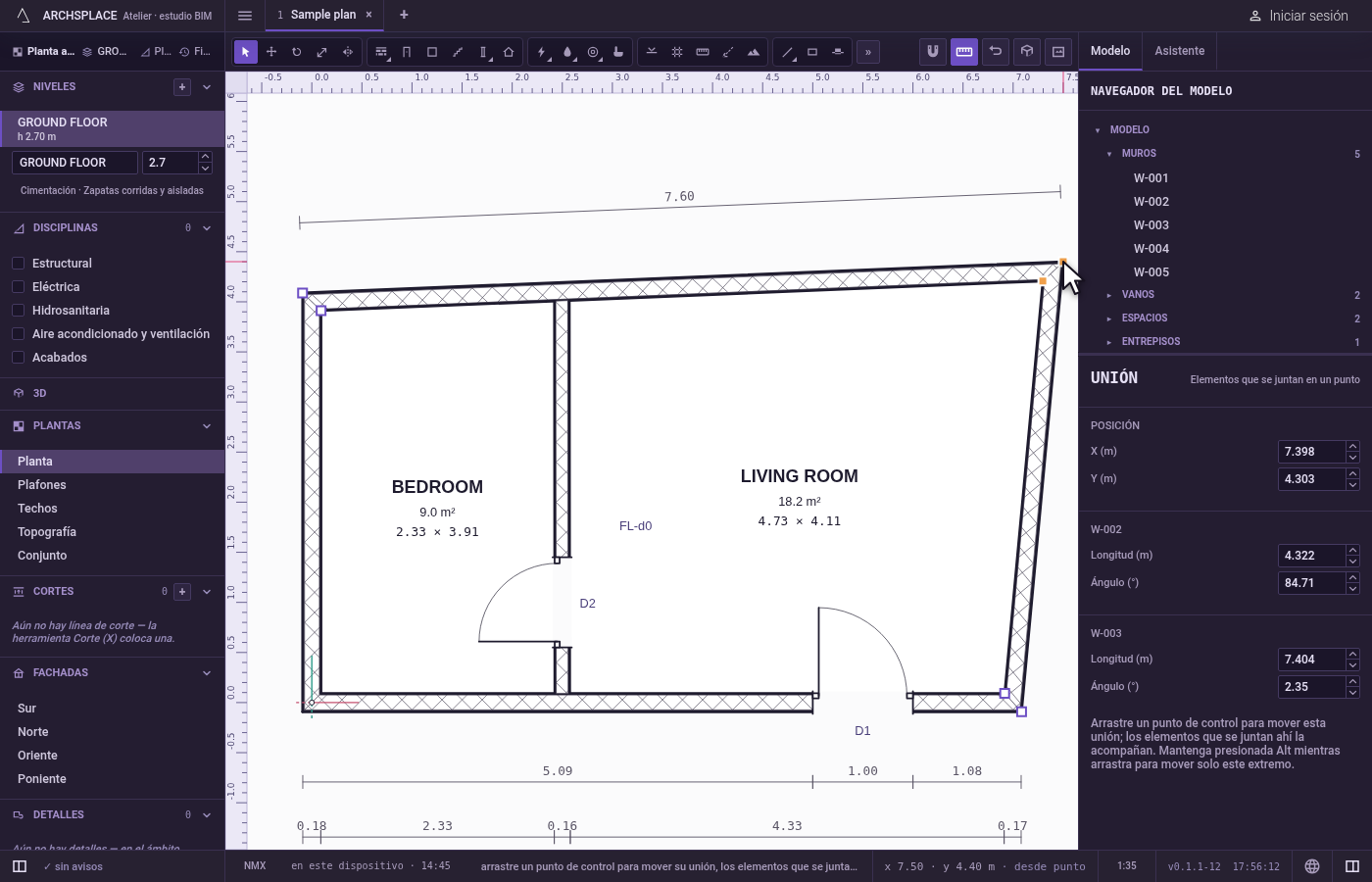

Seleccione la unión. Haga clic en un punto de control sin arrastrar: la unión queda seleccionada y su panel se abre a la derecha. Mayús y un clic agrega otra unión, o la quita.

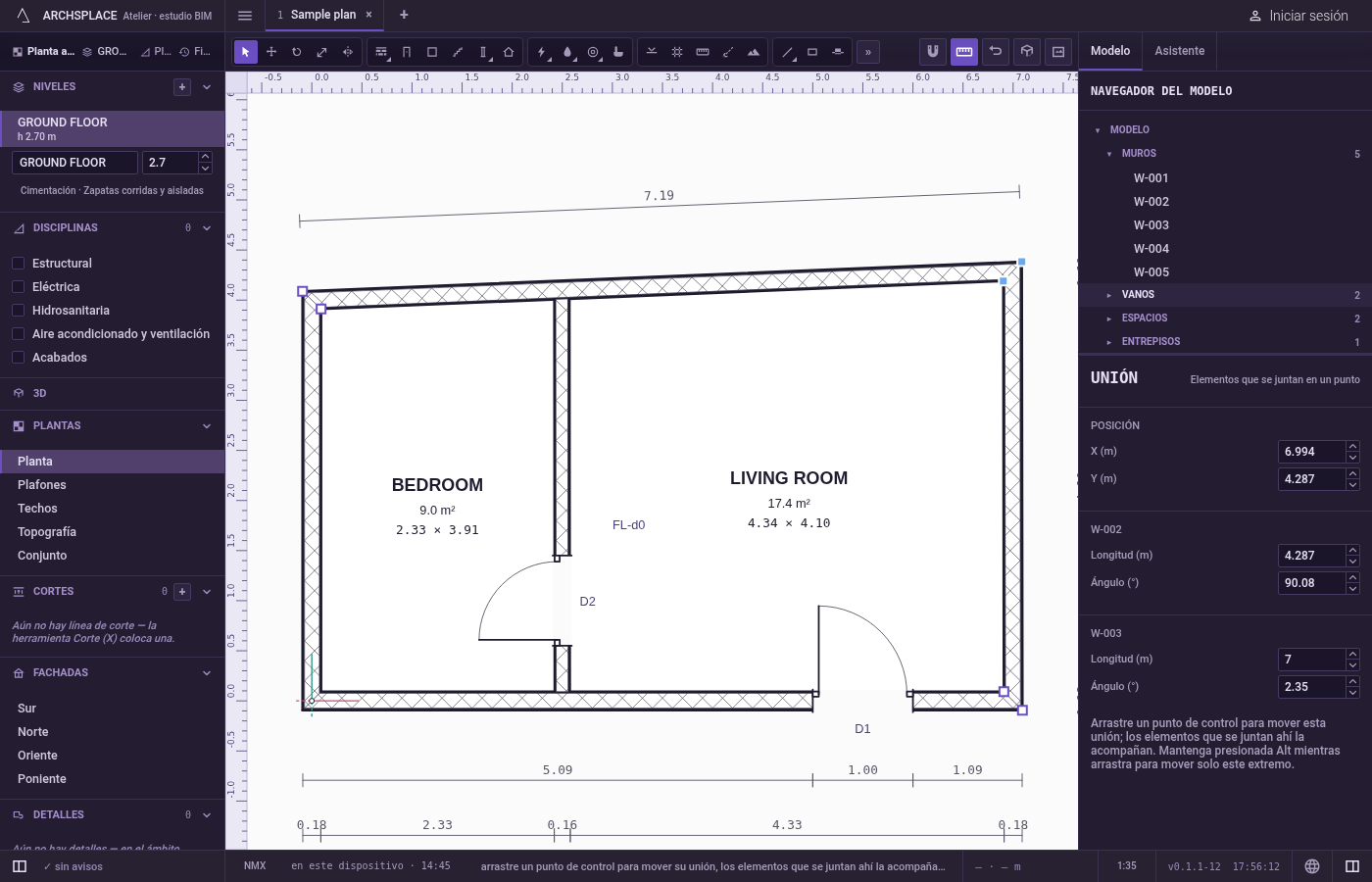

Escriba en el panel de la unión. El panel indica qué tipo de unión es (elementos que se juntan en un punto, un extremo sobre la cara de un muro o un extremo libre), su X y su Y, y para cada muro que se junta ahí, su longitud y su ángulo. Escriba un valor y presione Enter: la unión se mueve exactamente ahí, y todos los muros que se juntan ahí la siguen. Un extremo apoyado en la cara de otro muro nombra ese muro.
Qué rechaza
- Un muro de menos de un centímetro. Un movimiento que dejaría algún muro así de corto se rechaza: la imagen fantasma toma el color de rechazo y se queda en su último lugar válido, y el motivo aparece junto al cursor.
- Sacar de su cara un extremo apoyado en ella. Un extremo apoyado en la cara de otro muro solo se desliza a lo largo de ella, así que una posición escrita que no puede alcanzar se rechaza con ese motivo, y el panel muestra la unión como está.
- Copiar una unión. Una unión no tiene nada propio que copiar: copie los muros.
- Eliminar una unión. Una unión se va con sus muros: elimine los muros que se juntan ahí.
Qué escribe en el contrato
Un solo paso, que un solo deshacer revierte. Los extremos de todos los muros que se juntan en la unión movida se escriben en el nuevo punto, y los extremos de los muros apoyados en sus caras se escriben donde quedan apoyados ahora. Con Alt, solo cambia el extremo del muro que tomó. La unión misma nunca se guarda: es simplemente el punto donde coinciden esos extremos.
Conceptos
Relacionado
Preguntas frecuentes
¿Cómo muevo una esquina sin romper los muros?
Seleccione uno de los muros y arrastre el punto de control de la esquina. Todos los muros que se juntan en esa esquina la siguen, y los muros que terminan en sus caras siguen sobre ellas.
¿Cómo separo un muro de una esquina?
Arrastre su punto de control con Alt presionada (Opción en una Mac) al soltar. Solo se mueve el extremo del muro que tomó; los demás muros se quedan donde están.
¿Puedo escribir la posición exacta de una esquina?
Sí. Haga clic en el punto de control para seleccionar la unión: su panel muestra su X y su Y, y para cada muro que se junta ahí, su longitud y su ángulo. Escriba un valor y la esquina se mueve exactamente ahí.
