Chaflán

Chaflán corta la esquina entre dos líneas rectas en el editor de bocetos con una línea recta, a las distancias que usted escribe desde la esquina sobre cada una de ellas. Con líneas seleccionadas, Enter achaflana todas sus esquinas a la vez.

Qué es

Chaflán reemplaza la esquina donde se juntan dos líneas rectas con una línea recta corta, un bisel. Usted define a qué distancia de la esquina empieza el chaflán sobre cada línea: una distancia para ambas, o dos, la primera sobre la primera línea que designa y la segunda sobre la segunda. Cada línea se corta hasta donde empieza el chaflán, y el lado que se conserva es el lado donde la designó.

Igual que Empalme, Chaflán trabaja sobre las líneas como usted las dibujó: dos lados vecinos de un mismo contorno reciben su esquina reemplazada en su lugar, y dos líneas abiertas separadas se unen por sus propios extremos, con el chaflán agregado como una línea propia.

Cuándo usarlo

Para cortar en ángulo las esquinas de una ventana, una puerta o un área de patrón.
Para dibujar una esquina ochavada de una medida exacta a cada lado.

Los pasos

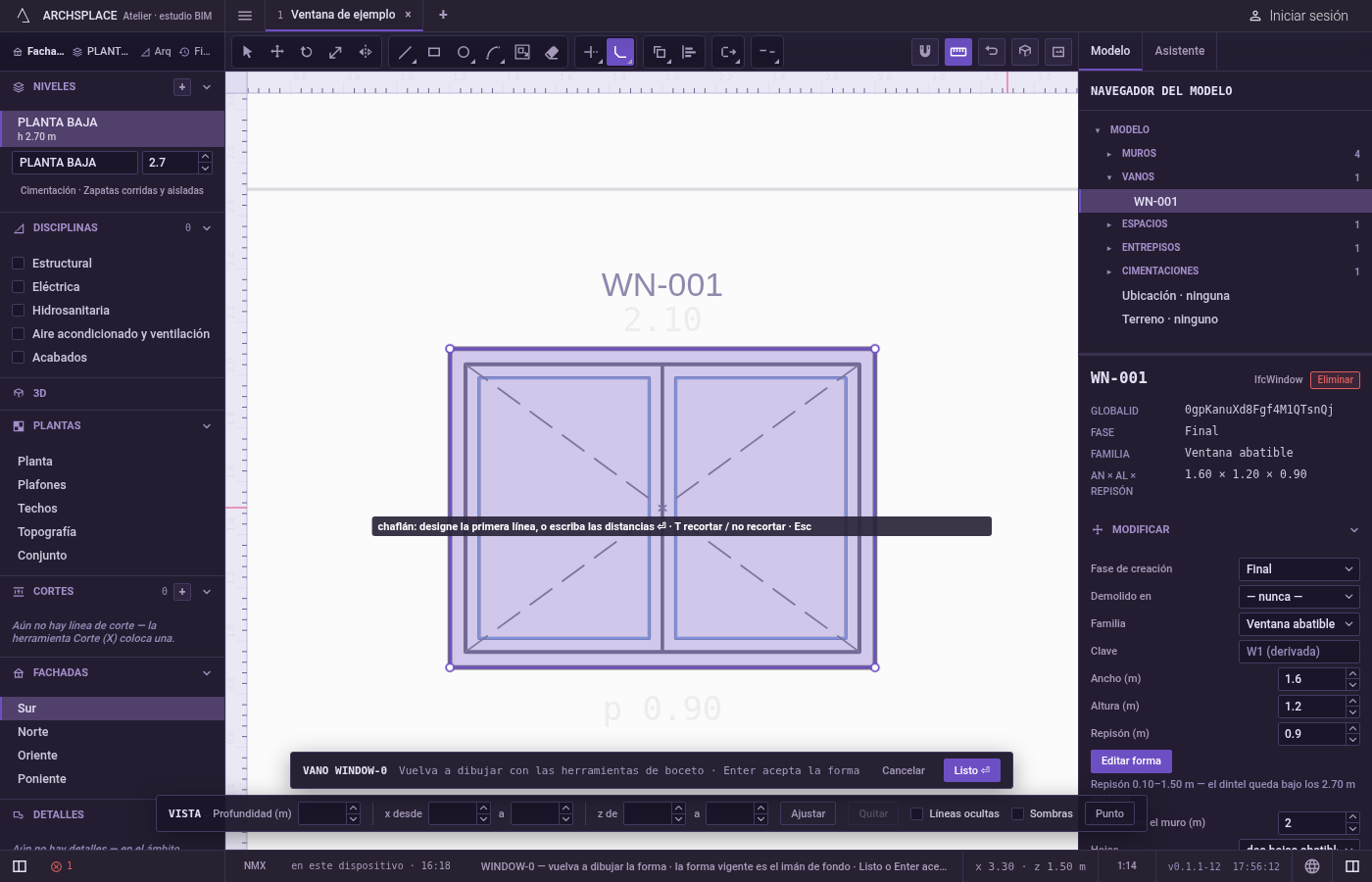

Active Chaflán. En el editor de bocetos (vea Seleccionar para las maneras de entrar), escriba C, H, A rápidamente, o haga clic en Chaflán en la barra de herramientas del editor. La indicación junto al cursor dice chaflán: designe la primera línea, o escriba las distancias ⏎ · T recortar / no recortar · Esc.
Escriba las distancias. Escriba una distancia para ambas líneas, o dos separadas por x, como 0.2x0.1, en las unidades del proyecto, y presione Enter. Las distancias son cero cada vez que activa Chaflán y se quedan como las definió hasta que sale de la herramienta.
Designe la primera línea. Haga clic sobre ella del lado que quiere conservar. Chaflán lee el puntero exactamente, sin imán.

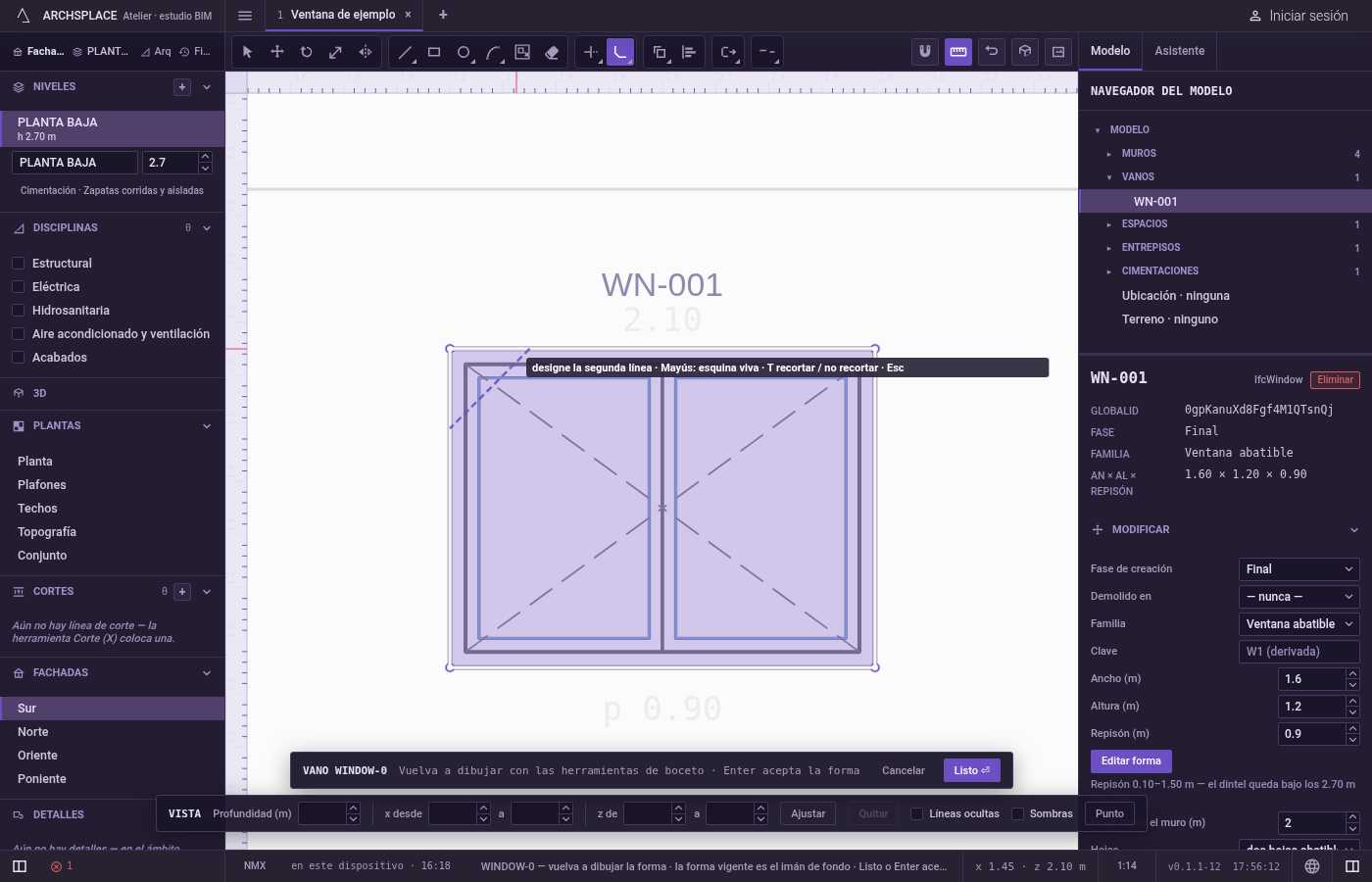

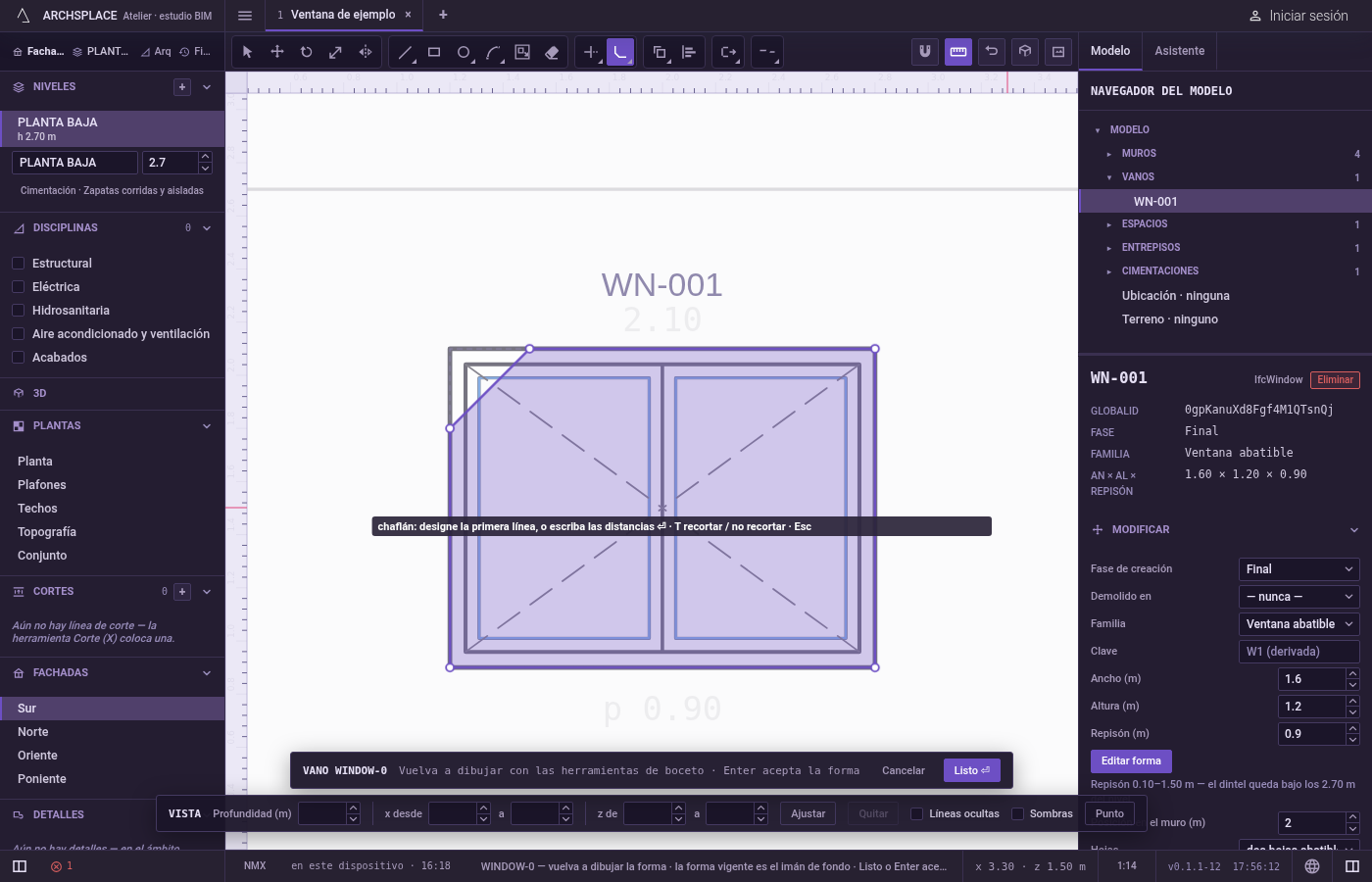

Designe la segunda línea. Mientras apunta, se dibuja el chaflán que se haría. Haga clic del lado de la segunda línea que va a conservar. La esquina queda cortada, y Chaflán espera la siguiente primera designación. Mantenga presionada Mayús en este clic para una esquina viva en su lugar.

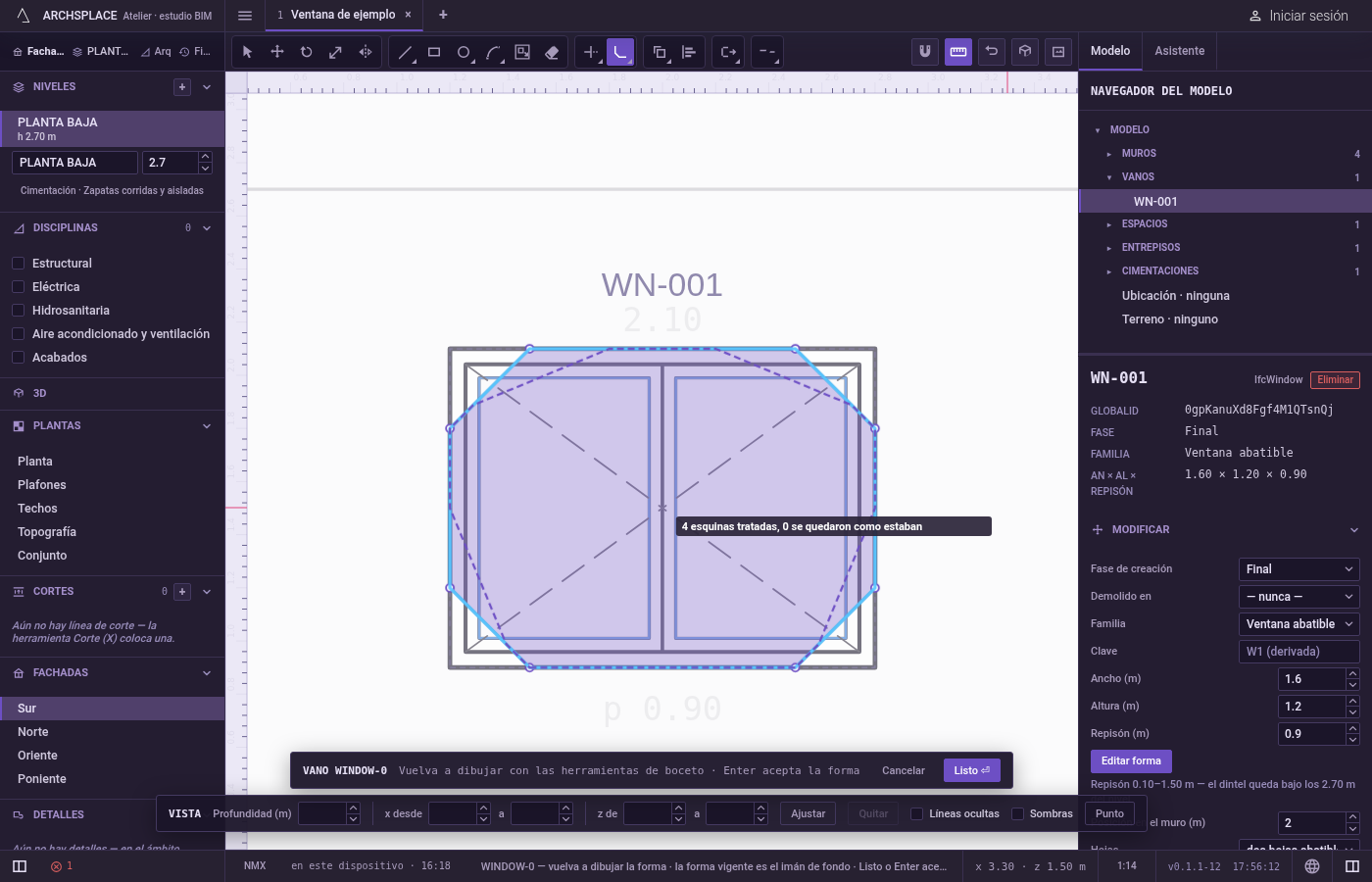

O achaflane toda una selección. Seleccione líneas con Seleccionar antes de activar Chaflán, defina las distancias y presione Enter sin designar nada: se corta cada esquina de las líneas seleccionadas que admite el chaflán. La indicación dice cuántas esquinas se trataron y cuántas se quedaron como estaban.

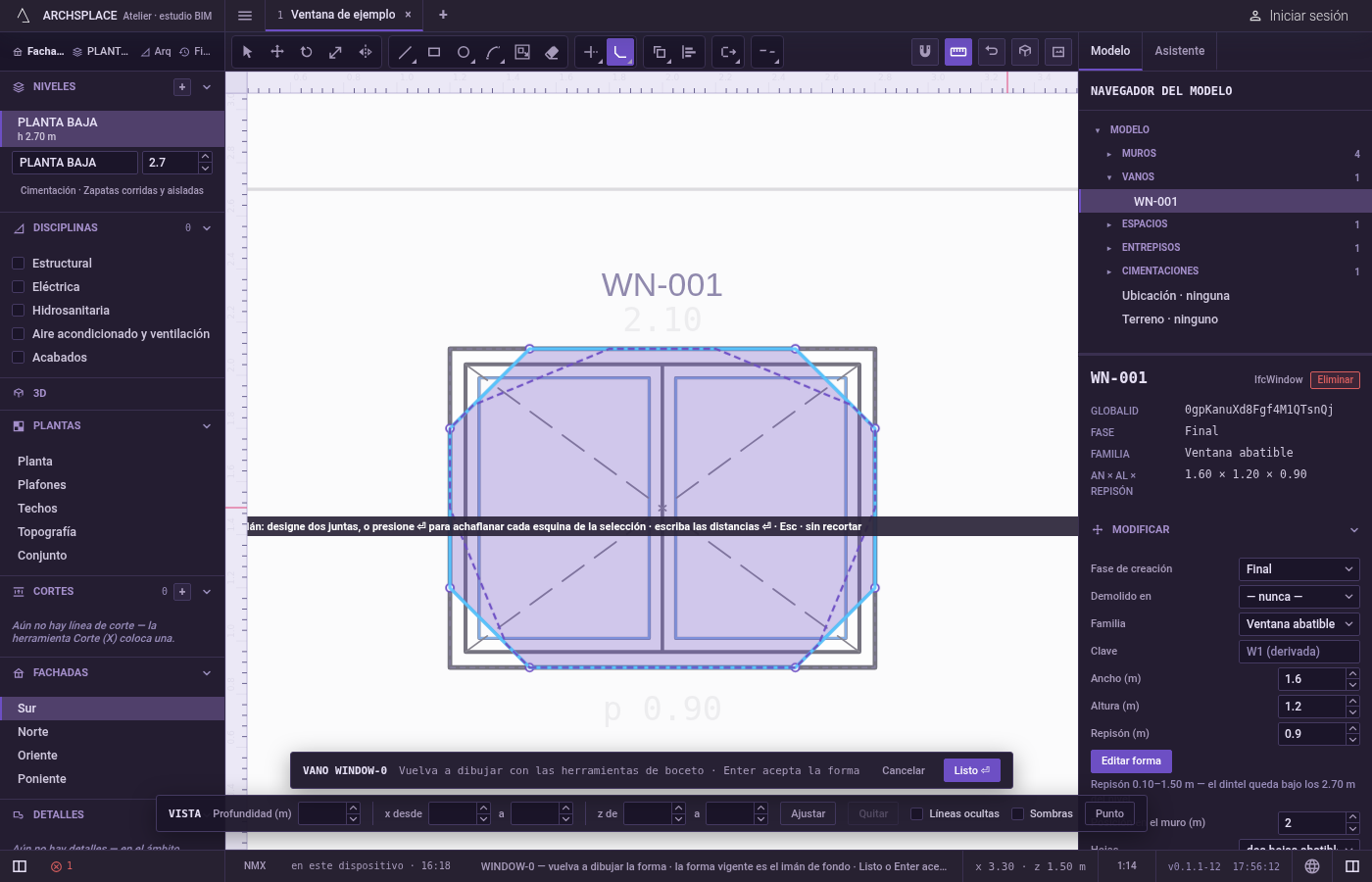

Recortar o no. Presione T para cambiar a sin recortar: el chaflán se agrega y las dos líneas se quedan completas. Esc deshace la primera designación y luego regresa a Seleccionar.

Qué rechaza

Un arco. La indicación dice un chaflán solo une líneas rectas. Use Empalme donde interviene un arco.
Una designación sobre nada. La indicación dice no hay línea ni arco ahí.
El mismo segmento dos veces. La indicación dice designe un segundo segmento, distinto.
Líneas paralelas. La indicación dice estas aristas nunca se encuentran.
Un chaflán que no cabe. Cuando una distancia es más larga que el lado donde se coloca, la indicación dice la esquina no cabe en estas aristas.
Un corte a la mitad de una línea. Dos lados de un mismo contorno que no son vecinos, o un contorno cerrado y otra línea, se rechazan: esto cortaría una línea por la mitad.
Distancias negativas. Un número negativo o ilegible se ignora, y las distancias se quedan como estaban.

Qué escribe en el contrato

Nada hasta que presiona Listo. Cada esquina es un paso dentro del editor, y Ctrl+Z los recorre hacia atrás. El contrato cambia cuando presiona Listo, o Enter sin nada en curso, como un paso que se puede deshacer: lo que encierran las líneas se vuelve el profile de la ventana o la puerta, puntos [u, v] en metros a lo ancho del muro y hacia arriba desde el piso, o el outline del área de patrón en las floorAreas o ceilingAreas del espacio, puntos [x, y] en metros de planta.

Un chaflán es un lado recto más: el punto de la esquina se reemplaza por dos puntos. Una ventana de 1.2 por 1.2 metros con su esquina superior derecha achaflanada a 10 centímetros por lado:

Relacionado

Preguntas frecuentes

¿Cómo defino dos distancias de chaflán distintas?

Escriba la primera distancia, x, la segunda, y presione Enter, por ejemplo 0.2x0.1. La primera distancia se coloca sobre la primera línea que designa y la segunda sobre la segunda línea.

¿Puedo achaflanar una esquina junto a un arco?

No. Chaflán solo une líneas rectas. Use Empalme para una esquina donde interviene un arco.

¿Por qué mi chaflán hace una esquina viva?

Las distancias empiezan en cero cada vez que activa Chaflán. Escríbalas y presione Enter antes de designar las líneas.
