Tubería
Tubería dibuja a mano un tramo de tubo entre dos clics, en el sistema elegido junto a las herramientas: agua fría, agua caliente, desagüe sanitario o bajada pluvial. Sus extremos se unen a otros tubos del mismo sistema, y su diámetro y su pendiente se definen en su panel.
Qué es
Tubería dibuja a mano un tubo recto de un punto a otro. La lista junto a las herramientas elige su sistema; en un proyecto con la plantilla NMX, agua fría, agua caliente, desagüe sanitario o bajada pluvial. Las tuberías que el estudio traza solo a partir de las salidas hidrosanitarias no necesitan esta herramienta; esta es para los tramos que usted quiere dibujar por su cuenta.
Un tubo es un elemento lineal, como un muro o una trabe: un extremo que usted pone sobre el extremo de otro tubo del mismo sistema se une a él, los tubos seleccionados muestran puntos de control donde se juntan, y una unión se mueve con todos los tubos que se juntan ahí.
Cuándo usarlo
- Para dibujar un tubo existente de un levantamiento.
- Para agregar un tramo que el trazo automático no hace, como un tubo de agua pluvial a lo largo de una terraza.
Los pasos

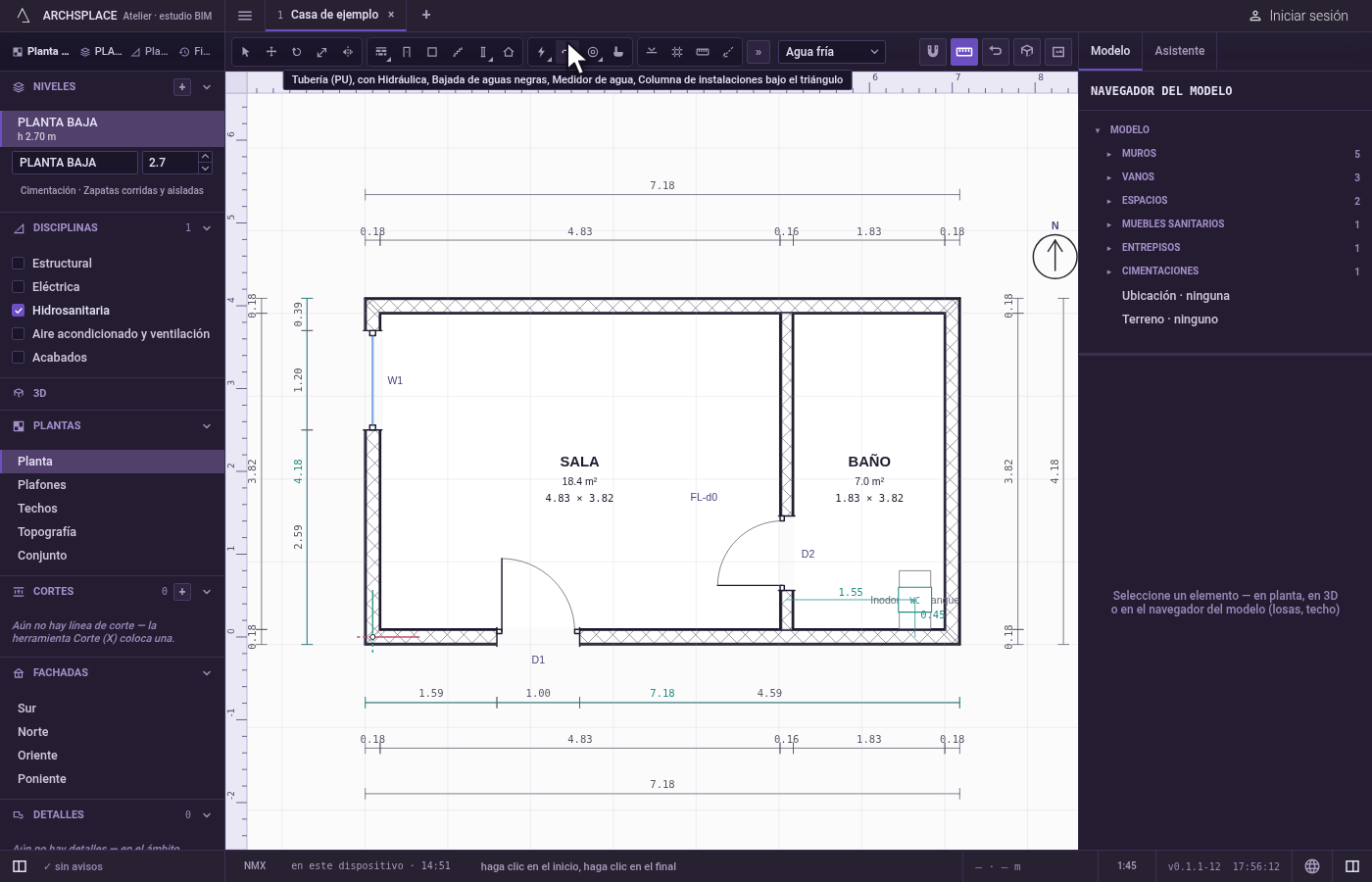

Tome la herramienta. Escriba
Py luegoUrápidamente, o elíjala en la barra de herramientas, donde comparte un botón con las demás herramientas hidrosanitarias. La barra de estado le indica que haga clic en el inicio y en el final.

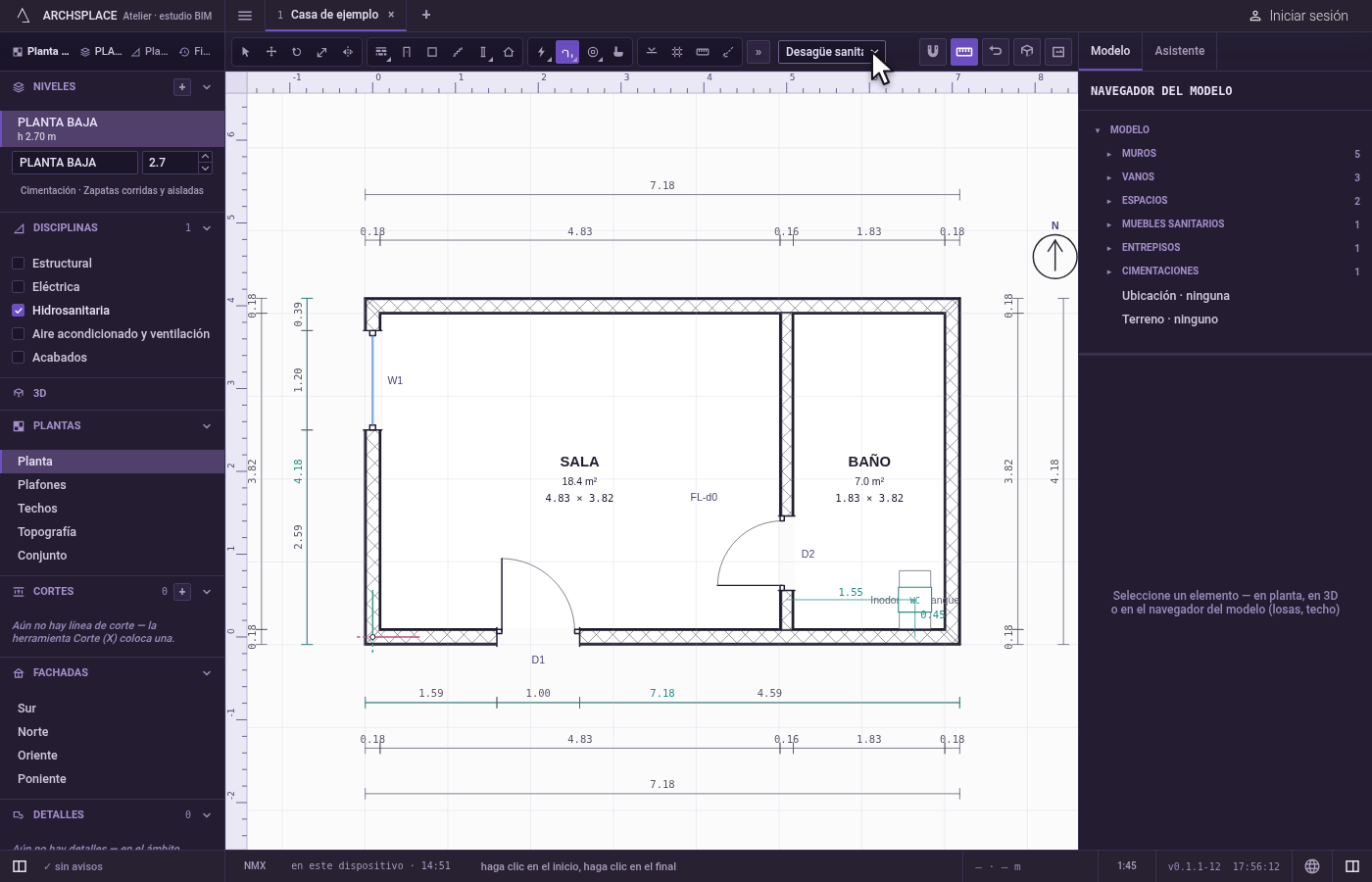

Elija el sistema. Elíjalo en la lista junto a las herramientas.

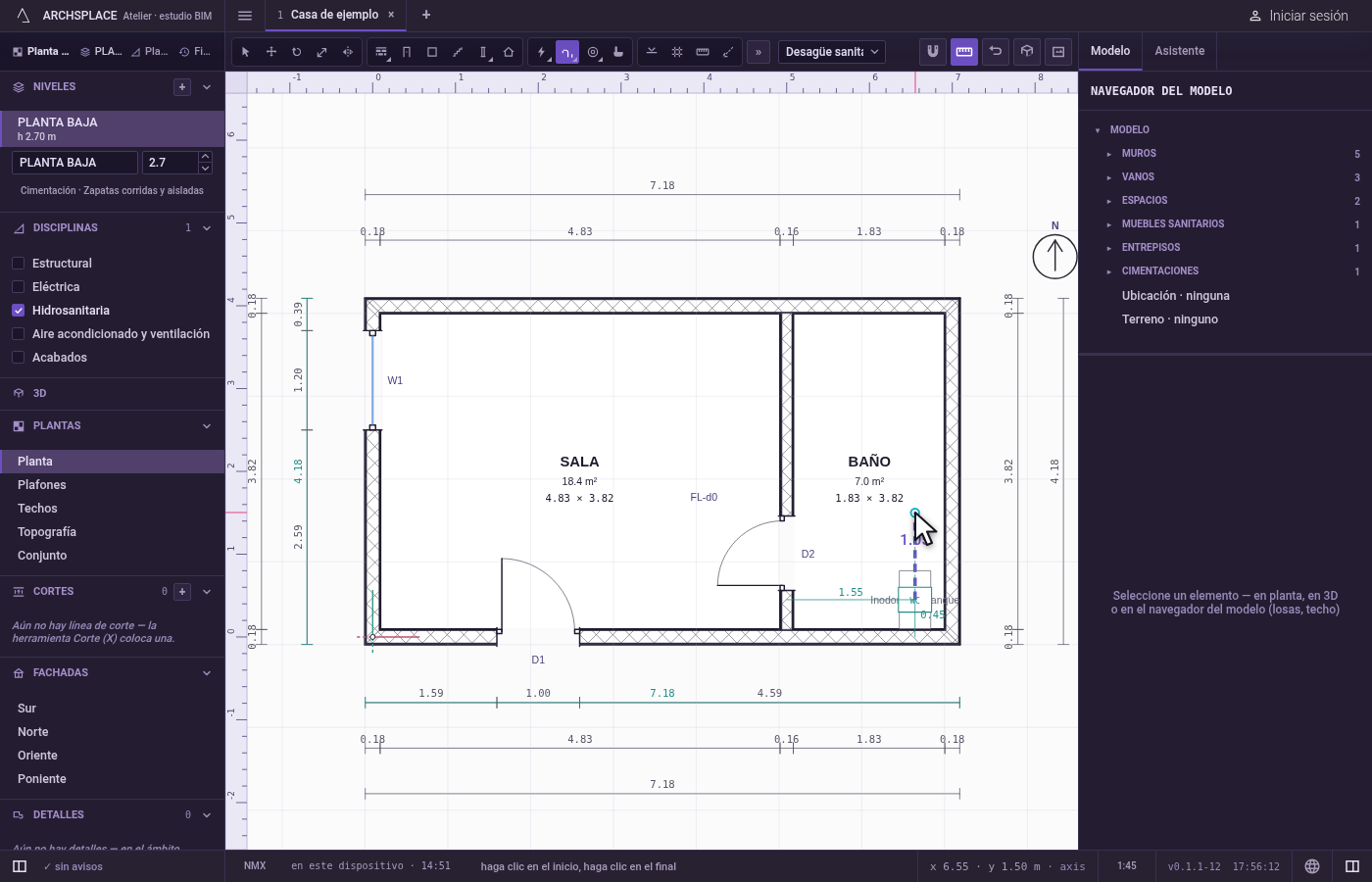

Haga clic en el inicio. El imán fija el clic en el punto más cercano a su alcance.

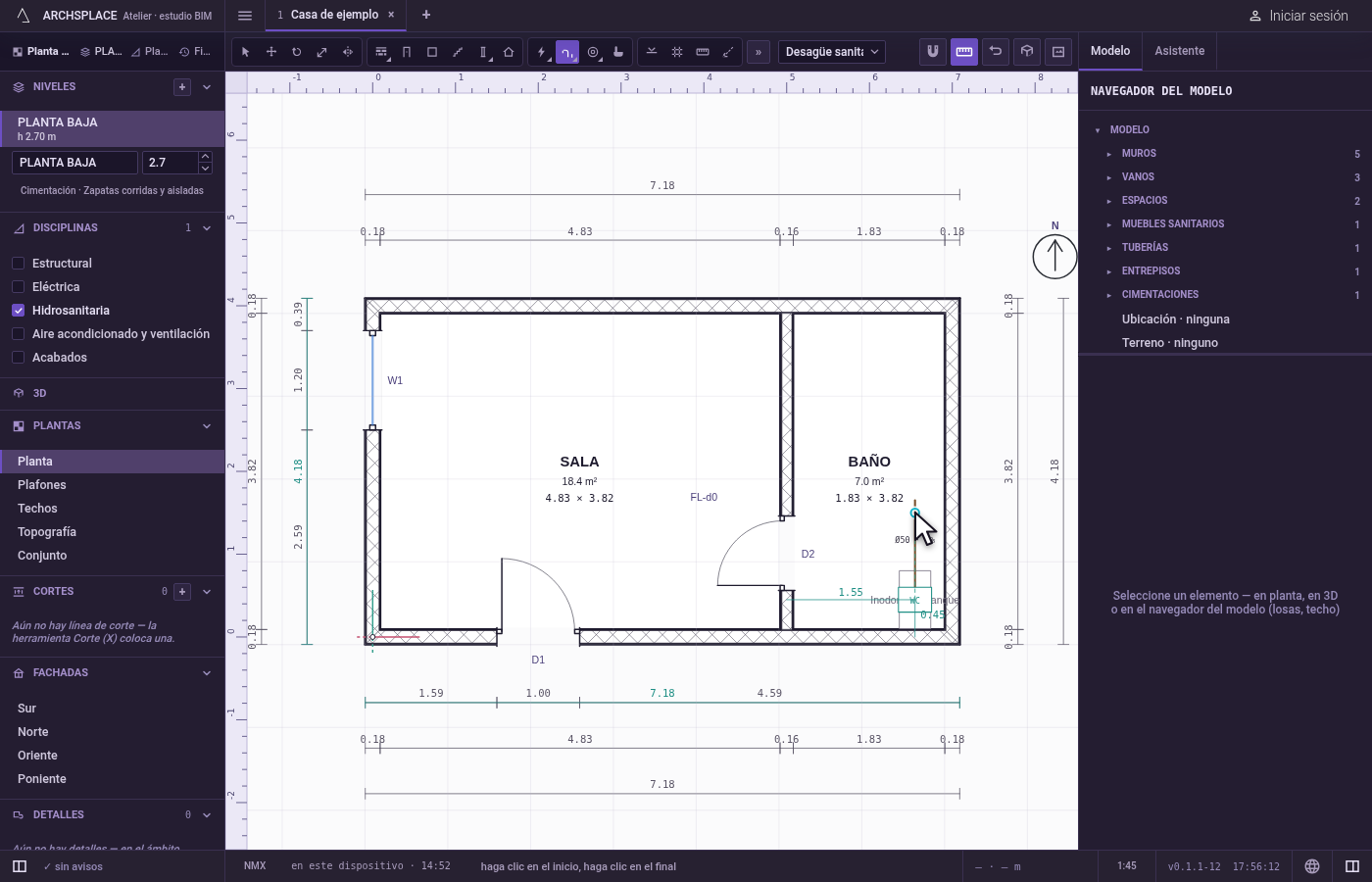

Haga clic en el final, o escriba la longitud. Haga clic donde termina el tubo, o escriba su longitud en las unidades del proyecto y presione Enter para terminarlo a esa distancia hacia el cursor. Mayús, o F8 mientras esté activada, lo mantiene horizontal o vertical. Cada tubo lleva dos clics nuevos.

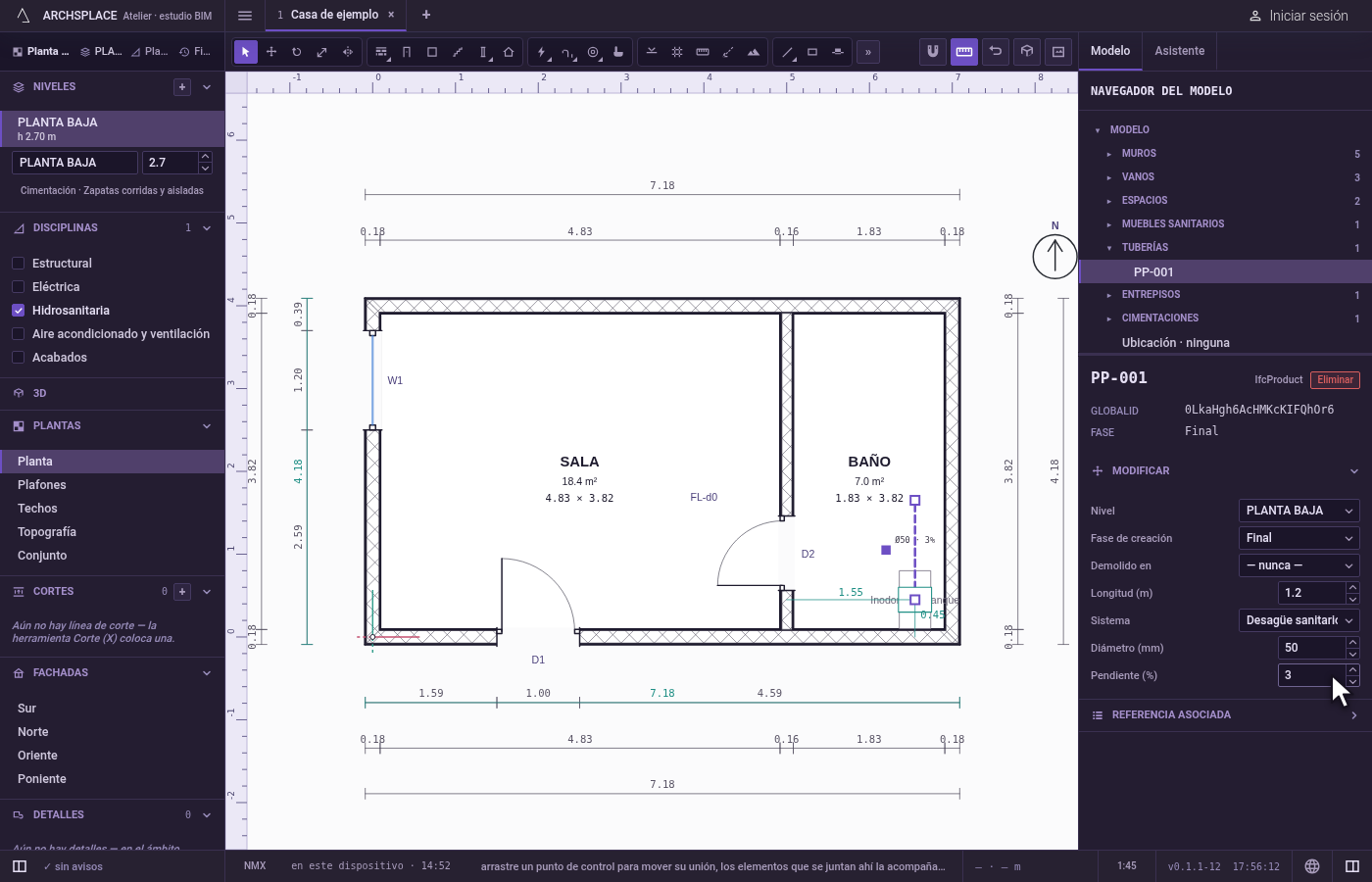

Ajústelo en su panel. Seleccione el tubo con Seleccionar para cambiar su sistema, su diámetro, su pendiente en porcentaje o su longitud.
Qué rechaza
- Un tubo de menos de 10 cm. Un clic o una longitud escrita que darían un tubo de menos de 10 cm no dibujan nada, y un mensaje indica que un tramo de tubería mide al menos eso.
- Una pendiente fuera de rango. Una pendiente debe estar entre 0 y 50 por ciento.
Qué escribe en el contrato
Un registro nuevo al final de la lista de tuberías del proyecto, como un solo paso que un solo deshacer revierte: el nivel, el sistema, sus dos extremos en metros y la fase en la que dibuja la vista. Un extremo que se unió a otro tubo del mismo sistema se escribe exactamente en ese extremo. El diámetro y la pendiente se escriben cuando usted los define en el panel.
Conceptos
Preguntas frecuentes
¿Tengo que dibujar tuberías para cada mueble?
No. La alimentación y el desagüe a partir de las salidas hidrosanitarias los traza el estudio. La herramienta Tubería es para un tramo que usted quiere dibujar por su cuenta.
¿Por qué no puedo dibujar un tubo muy corto?
Un tramo de tubería mide al menos 10 cm. Uno más corto se rechaza antes de dibujarse, con ese motivo.
