La herramienta Línea dibuja líneas rectas en cualquier parte de la vista 3D, punto tras punto, sobre una cara, a lo largo de una arista, desde un vértice o sobre el suelo. Cada línea queda en el proyecto en cuanto usted hace clic en su final, y las líneas que cierran un contorno plano se vuelven una cara.

Qué es

La herramienta Línea dibuja líneas rectas en la vista 3D, una tras otra. Antes de cada clic lee lo que hay bajo el puntero: un vértice, el punto medio de una arista, una arista, una cara, una guía, la línea de un eje que pasa por el último punto, la prolongación de la última línea o una dirección a escuadra con ella. Un marcador y una palabra junto al puntero (Punto final, Punto medio, En arista, En cara, En eje x, Perpendicular, Desde punto y las demás) dicen qué va a tomar el clic. Sobre el espacio vacío, el punto cae en el suelo.

Una línea no se retiene hasta que usted termina: queda en el proyecto en cuanto hace clic en su final, y la siguiente línea sigue desde ahí. Las líneas que se cruzan se parten entre sí, y las líneas que cierran un contorno plano forman una cara. Dibujadas sobre una cara de un sólido, las líneas pasan a formar parte de ese sólido: una línea de arista a arista divide su cara, y un contorno cerrado dentro de una cara recorta una cara propia.

Cuándo usarlo

Para dibujar un contorno en el espacio y jalarlo hasta formar un volumen con Empujar/Jalar.
Para dividir una cara de un sólido en partes que pueda empujar o jalar una por una.
Para dibujar la trayectoria que sigue una cara con Sígueme.
Para dibujar líneas auxiliares sobre una cara o en el aire.

Los pasos

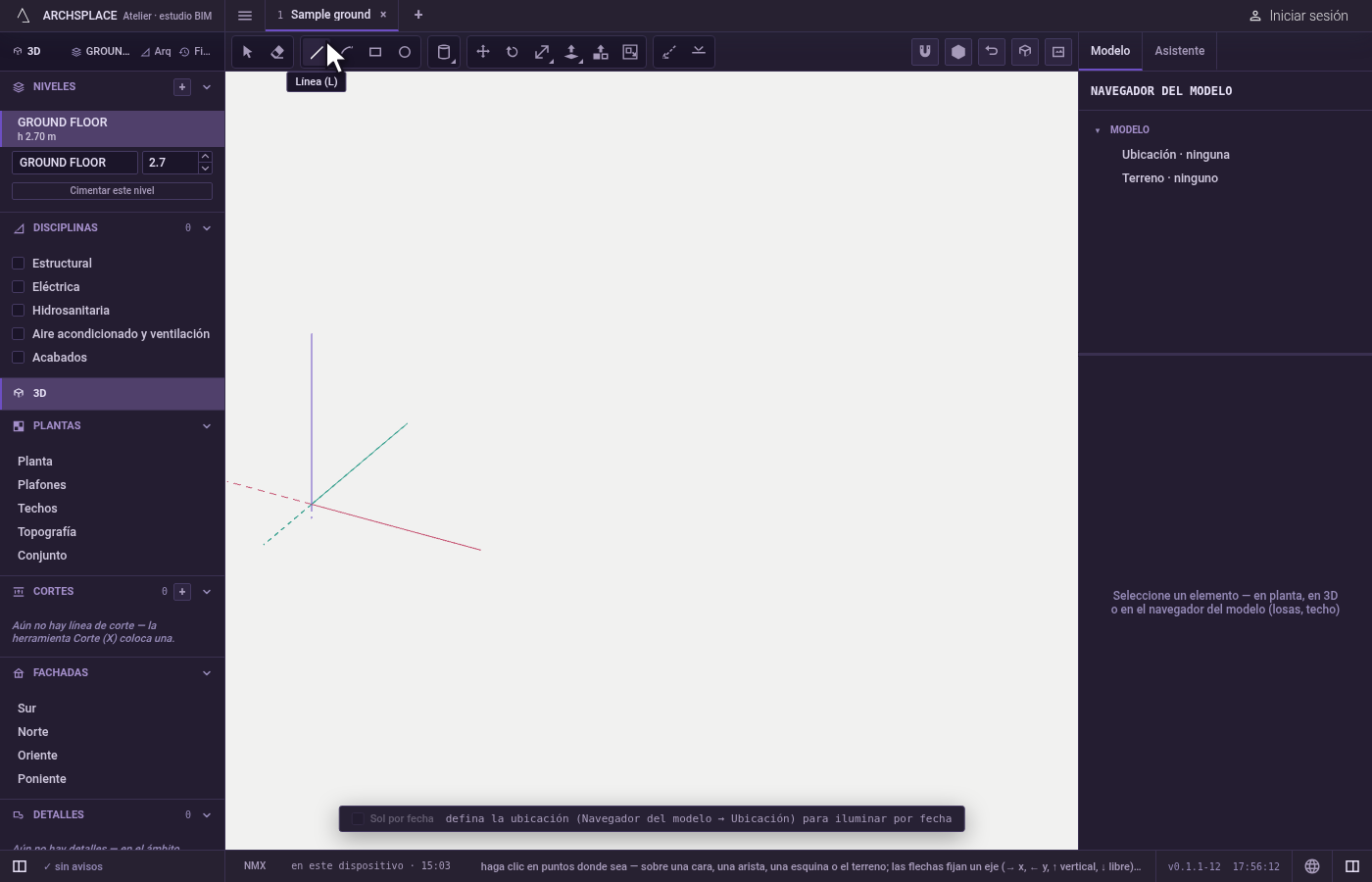

Tome la herramienta. Presione L, o haga clic en Línea entre las herramientas de dibujo.

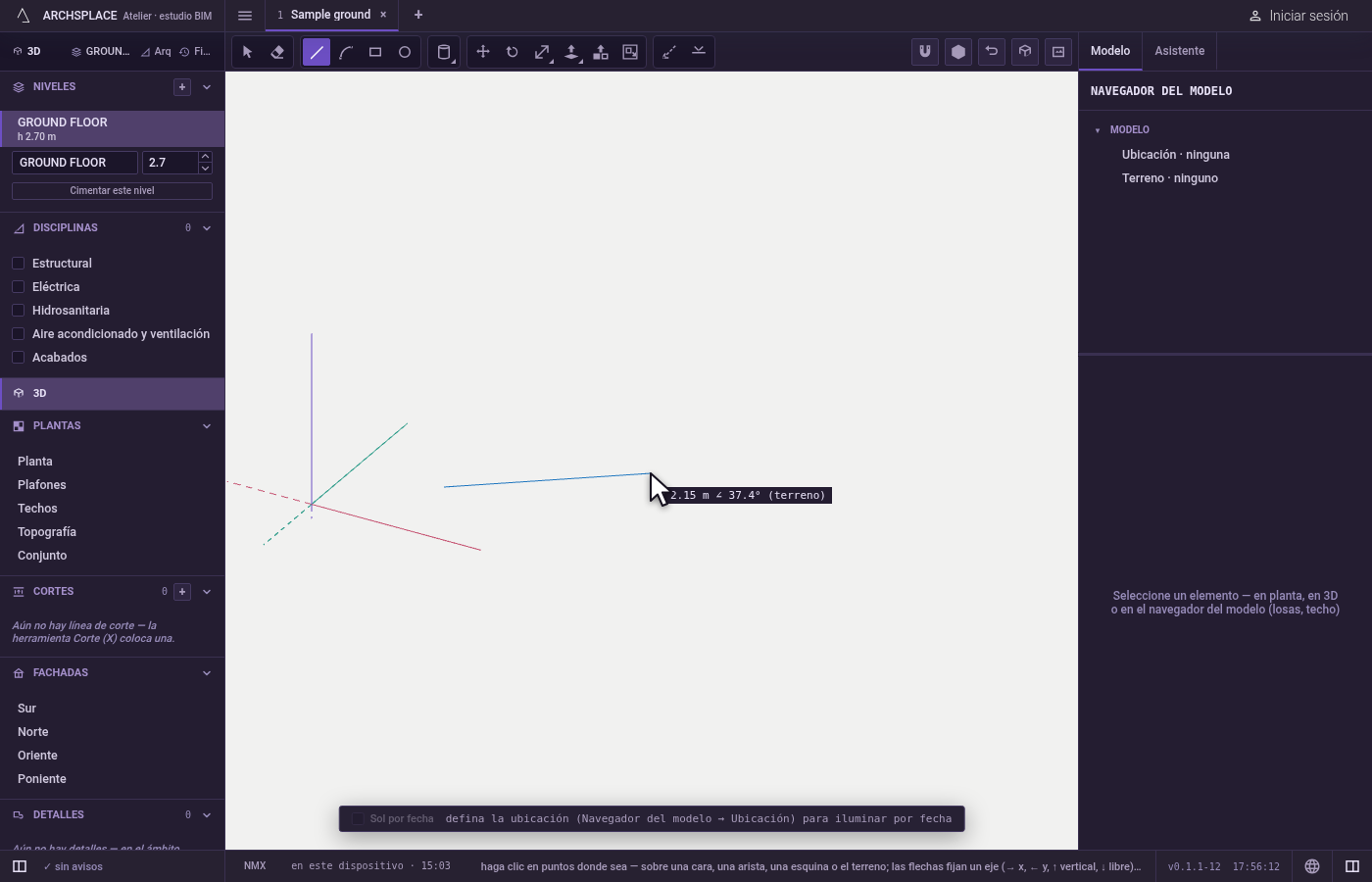

Haga clic en el primer punto. Observe el marcador: el clic cae exactamente en lo que nombra. Sobre nada, cae en el suelo.

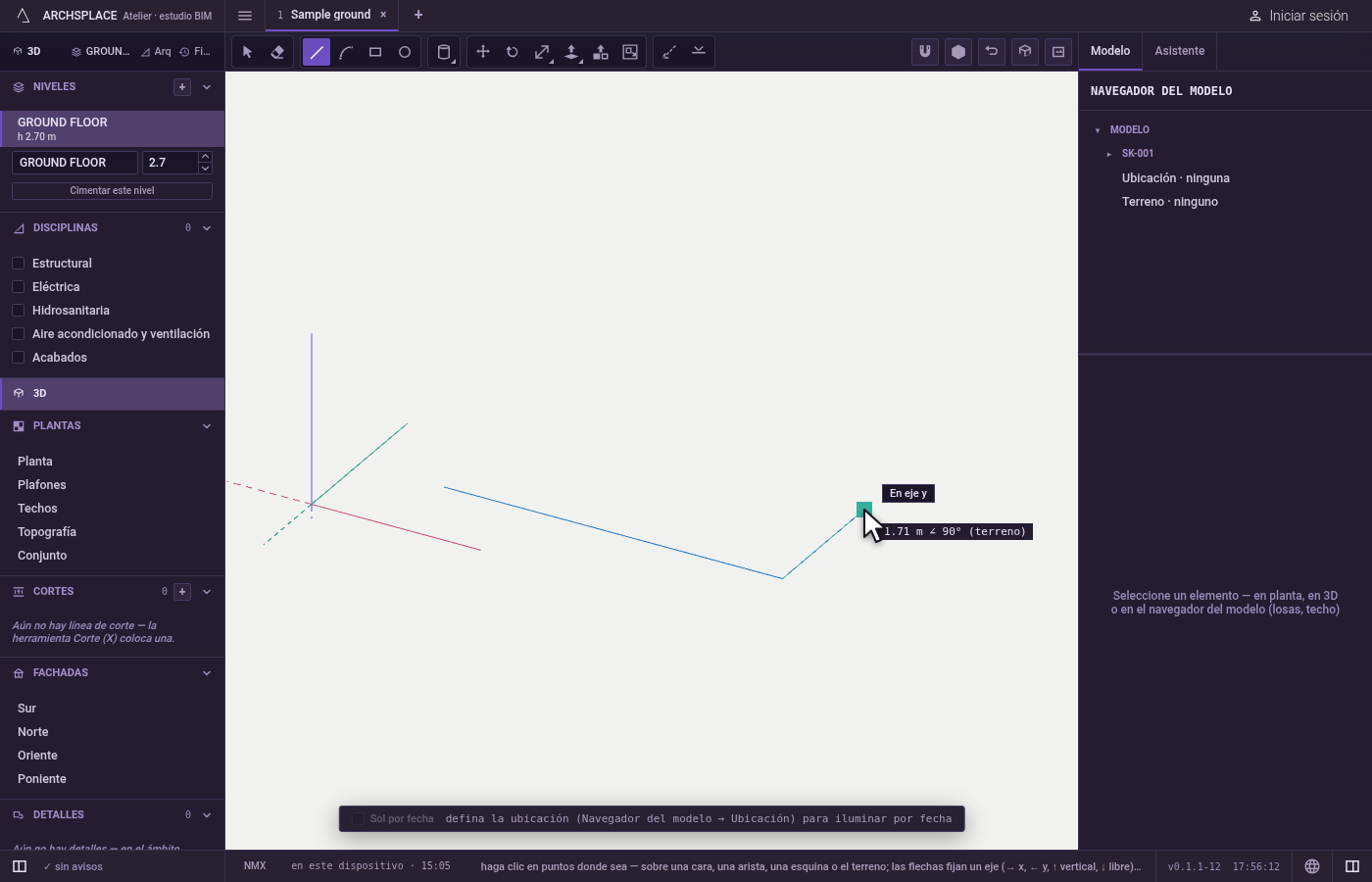

Haga clic en los puntos siguientes. Cada clic coloca una línea desde el último punto. La lectura junto al puntero da la longitud de la línea y su ángulo, medido en el plano de la cara donde empezó, o sobre el suelo.

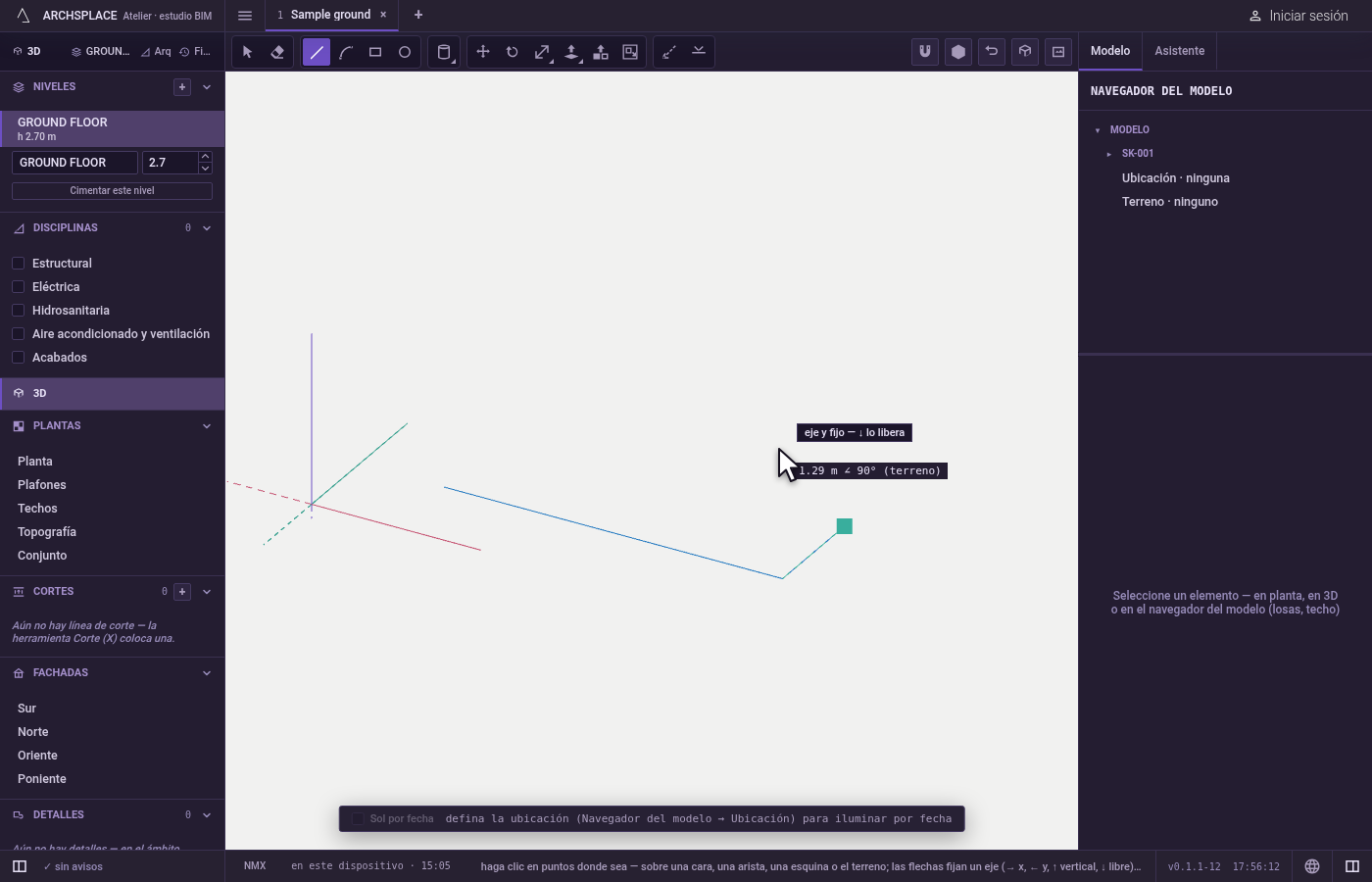

Fije una dirección cuando la necesite. Presione → para fijar el eje x, ← para el eje y, ↑ para la vertical y ↓ para liberarla; la indicación dice qué eje está fijo. Mayús conserva la inferencia que ve, sea cual sea la distancia.

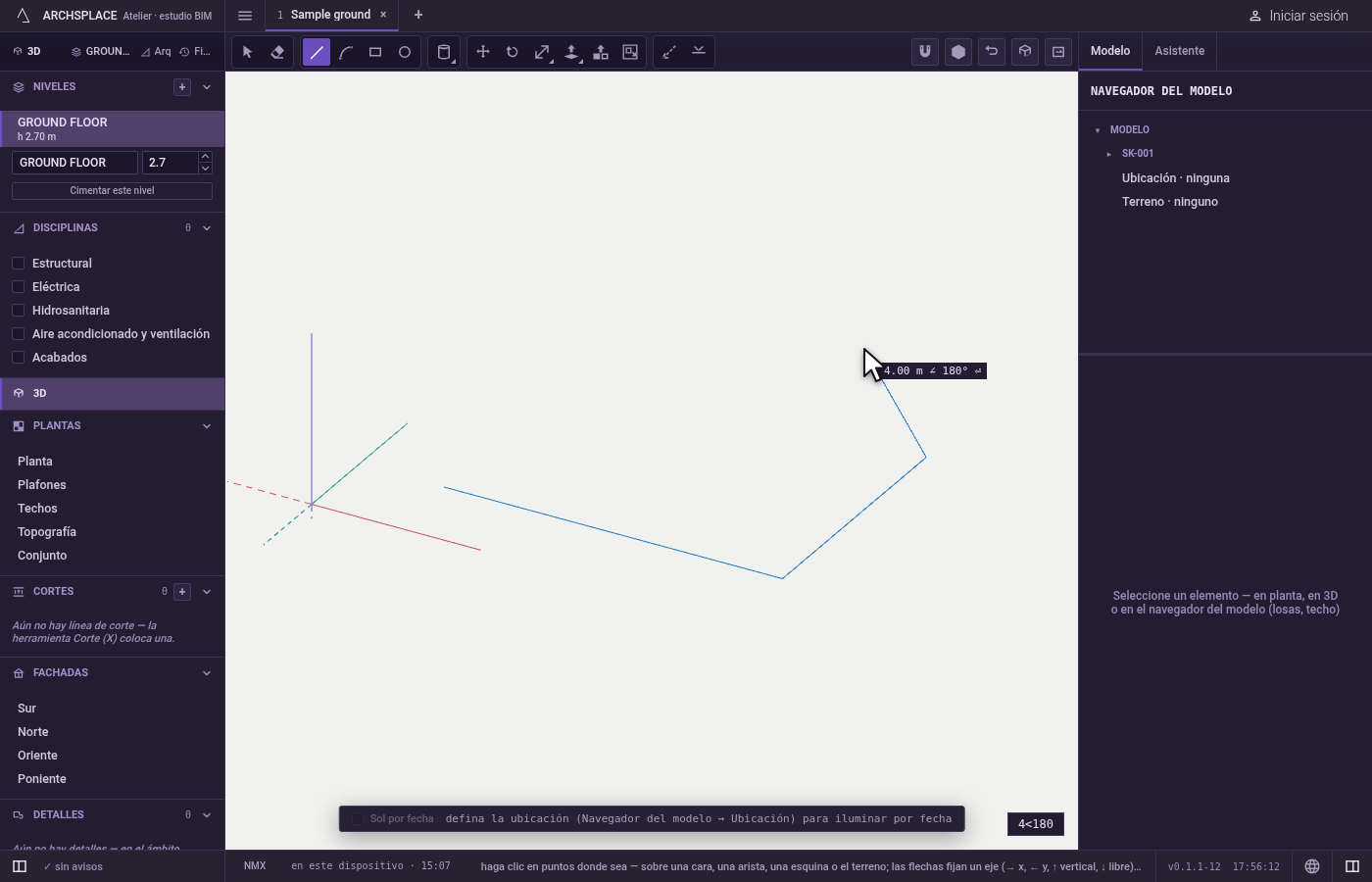

Escriba un valor cuando lo sepa. Escriba una longitud y presione Enter: la línea mide eso hacia el puntero. Escriba 2.5<45 para una longitud con ángulo, o solo <45 para fijar ese ángulo hasta su siguiente clic o longitud. Esc borra lo que escribió.

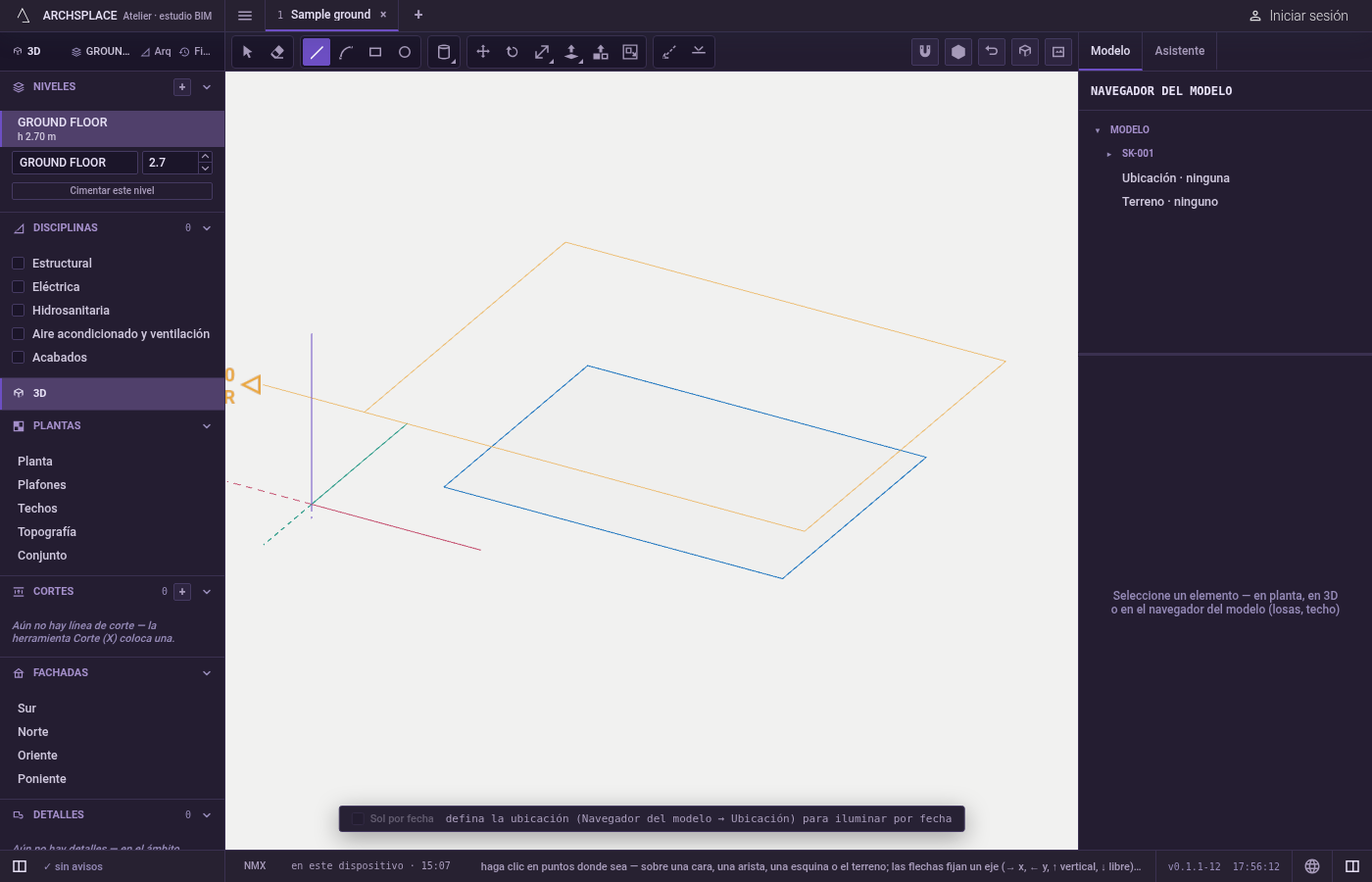

Cierre o deténgase. Haga clic otra vez en el primer punto para cerrar el contorno; si es plano, se vuelve una cara. Enter, Esc, la barra espaciadora u otra herramienta terminan la cadena donde está; todas las líneas ya dibujadas se quedan.

Qué rechaza

Un valor escrito que no es una línea. Un texto como 2.5< o una palabra se rechaza con un aviso que muestra las tres formas: una longitud, una longitud con ángulo o solo un ángulo.
Un punto del lado oculto de una cara. Los vértices y las aristas detrás de una superficie no se toman a través de ella.
Un arco cuando la cadena ya salió de su plano. Si cambia a Arco a mitad de una cadena que salió del plano donde empezó, el arco se rechaza, porque necesita un plano donde apoyarse: termine la cadena y empiece el arco sobre una cara.

Qué escribe en el contrato

Cada línea en la que hace clic se agrega a la geometría dibujada del modelo, o del componente que tiene abierto, de inmediato y como su propio paso que se puede deshacer. Donde cruza o toca otras líneas, estas se parten en ese punto, y las caras se encuentran a partir de los contornos cerrados; una línea dibujada sobre la cara de un sólido la toma ese sólido. No se guarda nada para una cara en sí: se lee de sus líneas cada vez.

Relacionado

Preguntas frecuentes

¿Cómo dibujo una línea de una longitud exacta?

Señale la dirección con el mouse, escriba la longitud y presione Enter. La línea mide exactamente eso hacia donde indica el puntero. Escriba 2.5<45 para 2.5 a 45 grados, o solo <45 para fijar esa dirección y hacer clic en su final.

¿Cómo mantengo una línea sobre un eje?

Presione la flecha derecha para x, la flecha izquierda para y, la flecha arriba para la vertical y la flecha abajo para liberarla otra vez. La indicación junto al puntero dice qué eje está fijo.

¿Cuándo se vuelve una cara un dibujo?

En cuanto las líneas cierran un contorno plano. Cuatro líneas que se juntan en un mismo plano son una cara, en el suelo, en un muro o inclinada en el espacio, y usted la puede empujar o jalar.

¿Pierdo las líneas si presiono Esc?

No. Cada línea ya está en el proyecto cuando usted hace clic en su final. Esc, Enter, la barra espaciadora u otra herramienta solo terminan la cadena.
