Desfase
Desfase dibuja una copia del contorno de una cara a una distancia pareja por dentro o por fuera de él, en la vista 3D, incluidos los huecos y las curvas. Funciona sobre una cara de líneas dibujadas, sobre la cara de un sólido o sobre líneas que usted seleccionó antes.
Qué es
Desfase dibuja líneas nuevas paralelas a un contorno, a la misma distancia en todo su recorrido. Sobre una cara desfasa el contorno exterior y todos los huecos juntos. Los arcos siguen siendo arcos: un círculo desfasado es un círculo.
Las líneas nuevas son líneas dibujadas como cualquier otra. Sobre una cara de líneas dibujadas la dividen en una franja y una cara interior; sobre la cara de un sólido, las toma el sólido y dividen su cara de la misma manera. En ambos casos, después puede empujar o jalar las partes por separado.
Antes del clic, la cara bajo el puntero se ilumina en naranja. Una vez tomada una cara, el contorno nuevo sigue al puntero como una imagen fantasma; la distancia se lee del puntero, y se ajusta a vértices, puntos medios y aristas sobre el plano de la cara.
Cuándo usarlo
- Para dibujar un marco dentro de una cara y luego empujar el centro hacia dentro para hacer un tablero o un nicho.
- Para dibujar un borde alrededor de una cara antes de jalarla hacia fuera.
- Para desfasar algunas líneas elegidas, como el borde de una terraza, como una sola cadena.
Los pasos

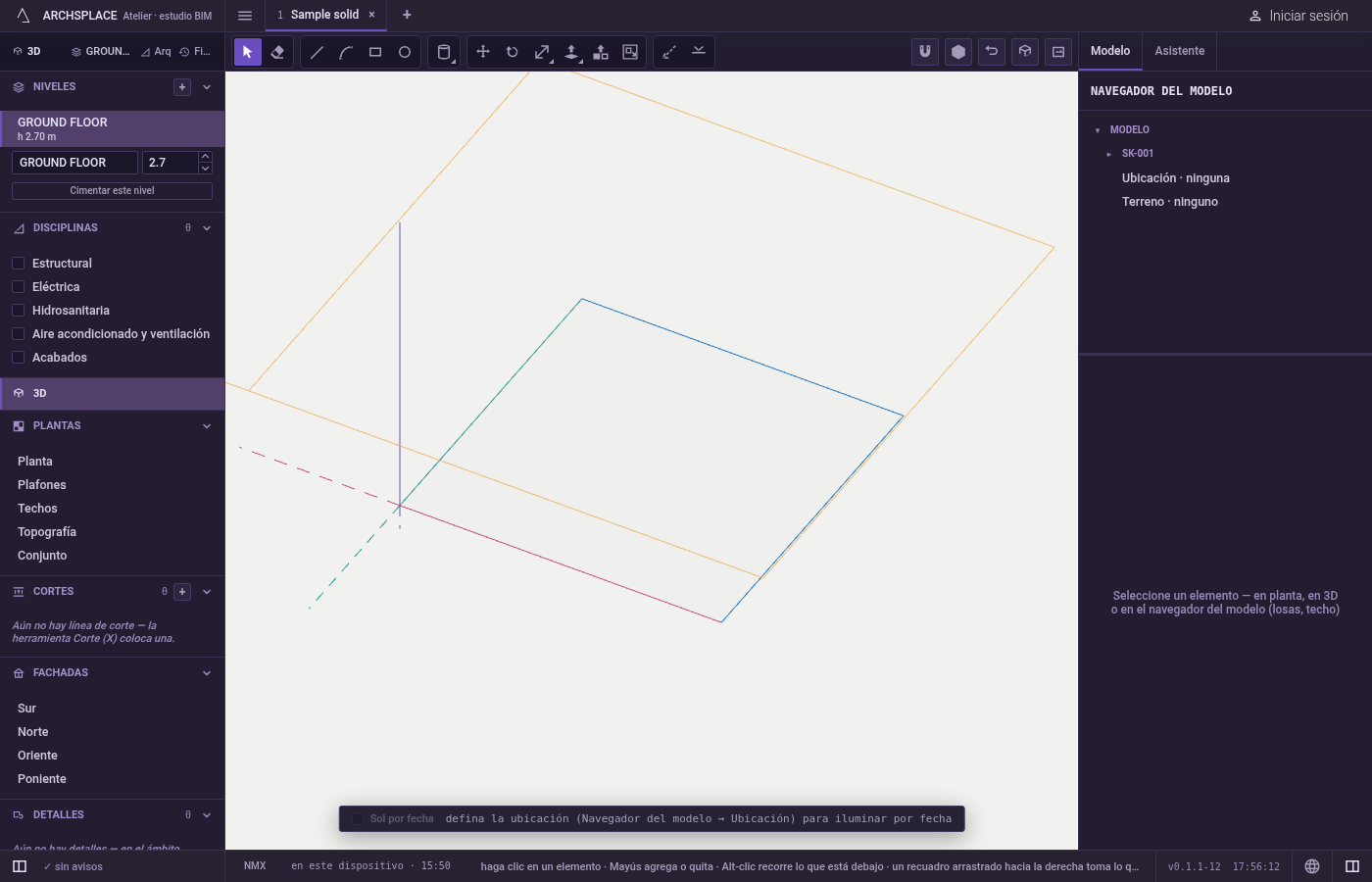

Elija qué desfasar. Para desfasar solo algunas líneas, selecciónelas primero con Seleccionar; si no, vaya directo a la herramienta.

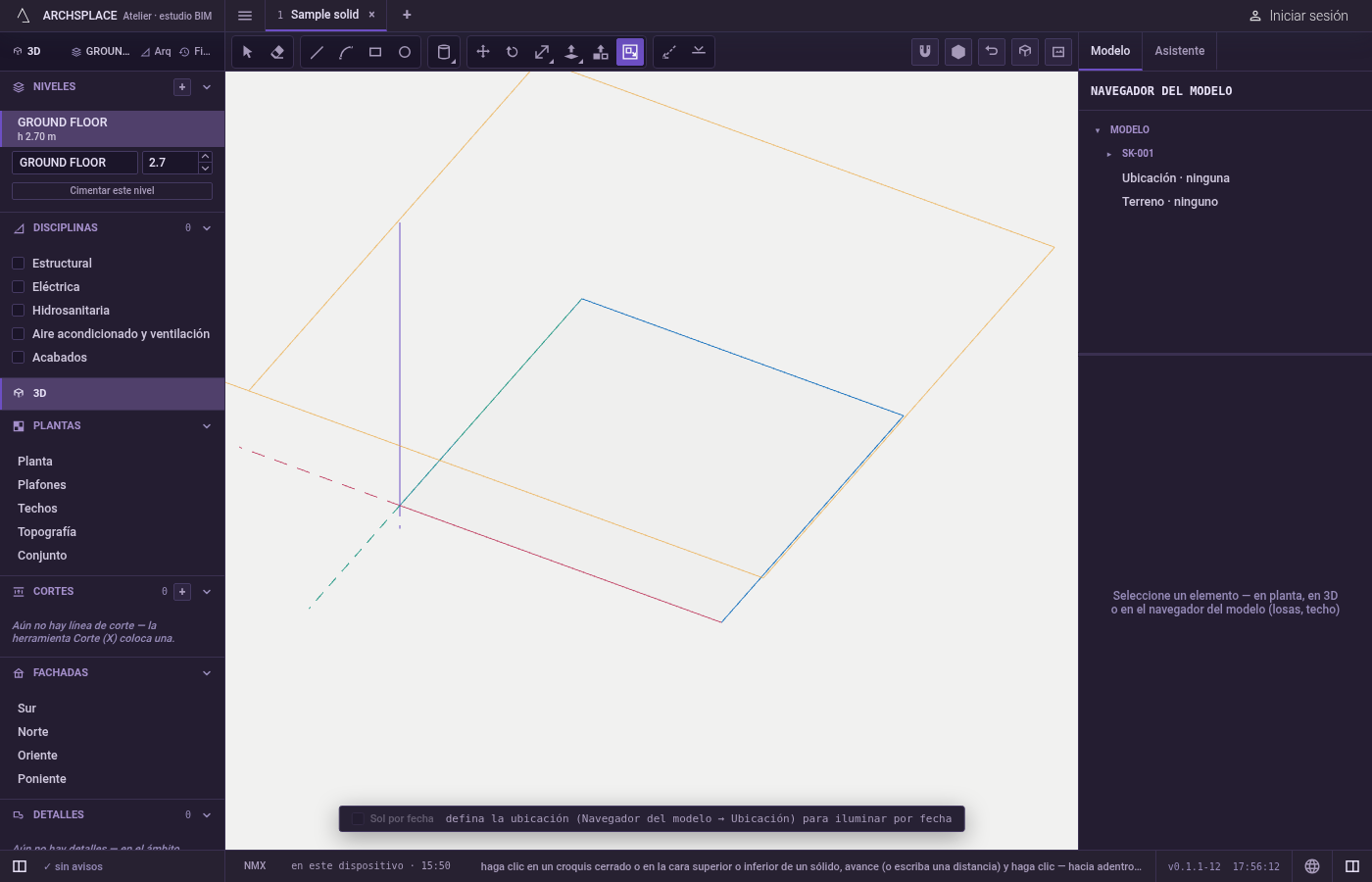

Tome la herramienta. Presione
F, o haga clic en Desfase.

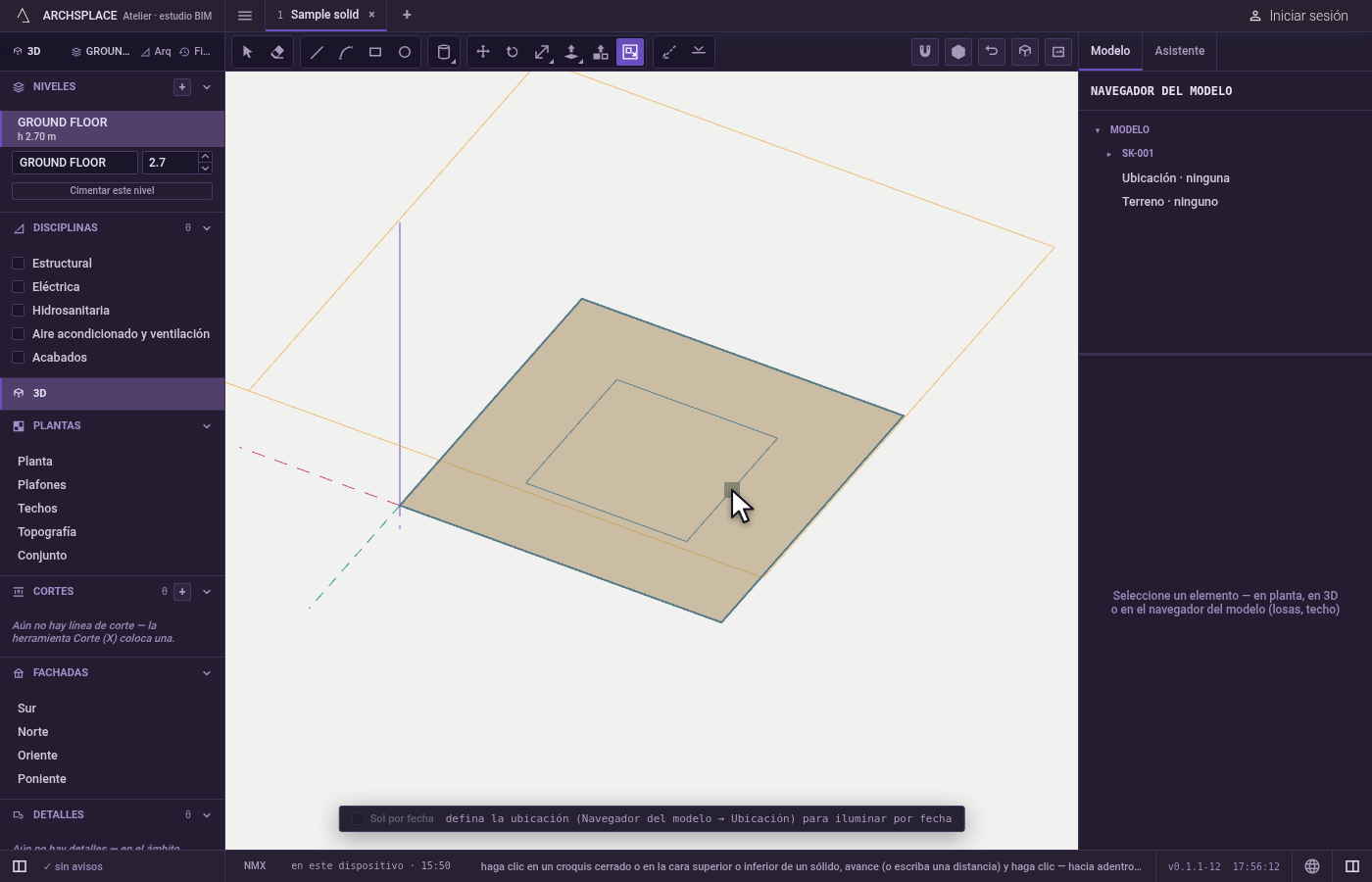

Haga clic en la cara. Se ilumina en naranja antes del clic. Con líneas seleccionadas antes, el clic en cualquier parte las toma como una cadena.

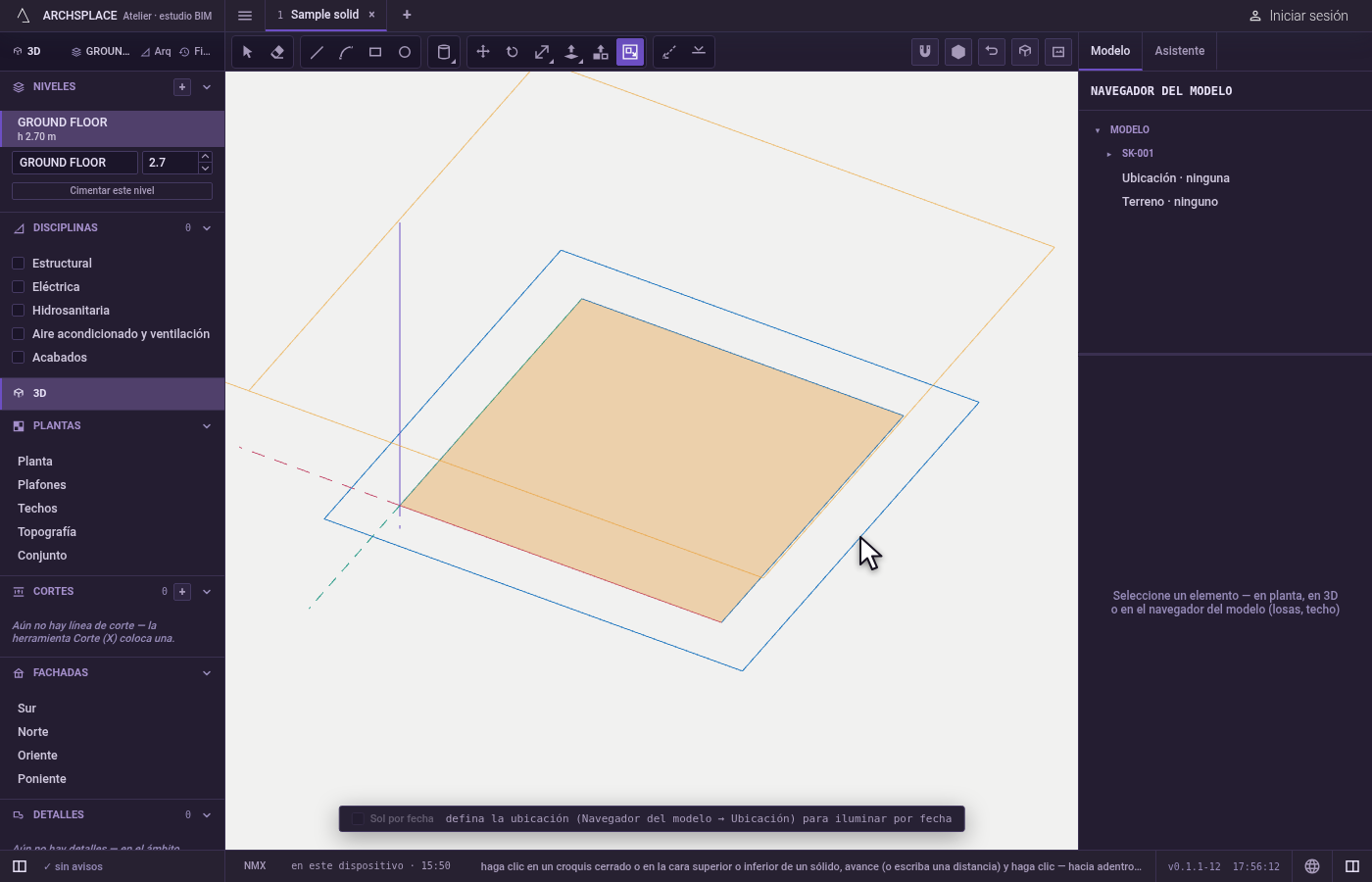

Muévase hacia dentro o hacia fuera. El contorno nuevo sigue al puntero: hacia dentro lo reduce, hacia fuera lo agranda.
Confirme. Haga clic, o escriba la distancia y presione
Enter; una distancia escrita va hacia el lado donde está el puntero. Un doble clic en una cara repite la última distancia.Escla suelta.
Qué rechaza
- Una distancia que colapsa el contorno. Un desfase que reduciría el contorno a nada no dibuja nada, y un aviso le pide usar una distancia menor.
- Líneas que no forman una sola cadena en un solo plano. Las líneas seleccionadas se desfasan juntas solo cuando pertenecen a las mismas líneas dibujadas, se unen extremo con extremo y están en un mismo plano; si no, el clic toma la cara bajo el puntero.
- Muros, losas y techos. Esta herramienta no desfasa sus caras; un clic sobre ellos no hace nada.
Qué escribe en el contrato
Cada desfase es un paso que se puede deshacer y agrega las líneas nuevas a la geometría dibujada del modelo, o del componente que tiene abierto. Donde cruzan otras líneas, se parten entre sí, y sobre la cara de un sólido pasan a formar parte del sólido y dividen esa cara.
Relacionado
Preguntas frecuentes
¿Cómo hago un marco dentro de una cara?
Tome Desfase (F), haga clic en la cara, muévase hacia dentro y haga clic, o escriba el ancho del marco y presione Enter. El contorno nuevo divide la cara en un marco y una cara interior que puede empujar hacia dentro.
¿Puedo desfasar solo algunas aristas?
Sí. Seleccione primero las aristas, todas de las mismas líneas dibujadas y en un mismo plano, y luego tome Desfase: se desfasan juntas como una sola cadena, haga clic donde haga clic.
¿Un arco desfasado sigue siendo un arco?
Sí. Un arco o un círculo se desfasa otra vez en una sola curva, así que se puede seguir tomando y borrando completo.
