Empalme en el editor de piezas

Empalme redondea la esquina donde se juntan dos juntas con un arco del radio que usted escribe, y corta cada junta hasta donde la toca el arco. Con un radio de cero las une en una esquina viva, y con juntas seleccionadas, Enter redondea todas sus esquinas a la vez.

Qué es

Empalme redondea una esquina. Usted designa dos juntas (líneas o arcos) cerca de la esquina que forman, y Empalme coloca entre ellas un arco del radio que escribió, cortando cada junta hasta donde la toca el arco. El lado de cada junta que se conserva es el lado donde hizo clic. Cuando las dos designaciones son dos lados de una misma polilínea o rectángulo que se juntan en una esquina, la esquina se reemplaza en su lugar y la forma sigue siendo una sola junta. Cuando son dos juntas separadas, siguen siendo dos, y el arco se vuelve una junta propia.

Con un radio de cero, Empalme no redondea: recorta o alarga las dos juntas hasta que se juntan en una esquina viva.

Cuándo usarlo

Para redondear el encuentro de dos juntas, como en un canto rodado o un adoquín redondeado.
Para cerrar limpiamente una esquina donde dos juntas se pasan o se quedan cortas, con un radio de cero.
Para redondear todas las esquinas de una polilínea o un rectángulo a la vez.

Los pasos

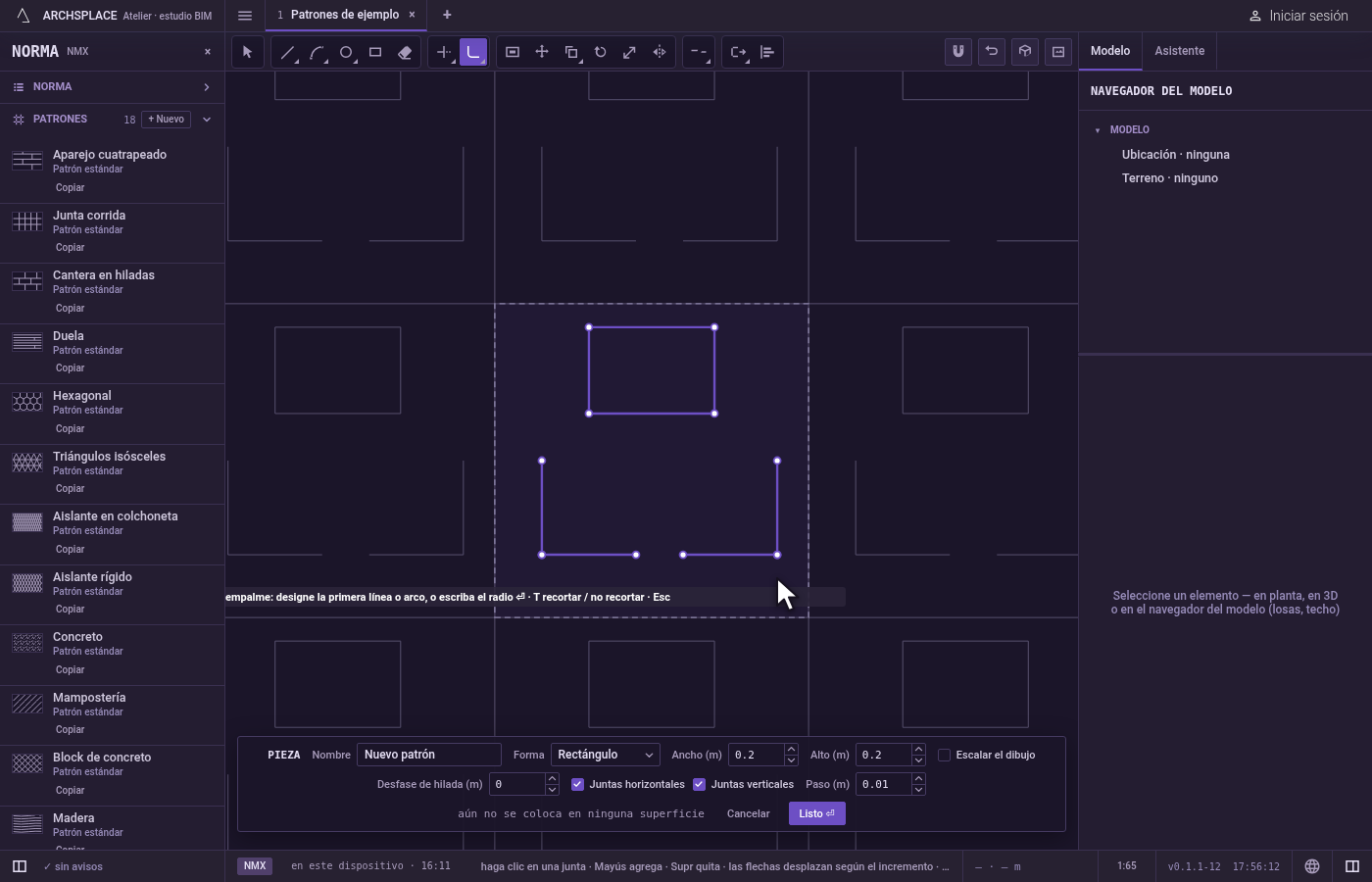

Tome la herramienta. Presione F, o haga clic en Empalme en la barra. Comparte su botón con Chaflán. El radio empieza en cero cada vez que toma la herramienta.

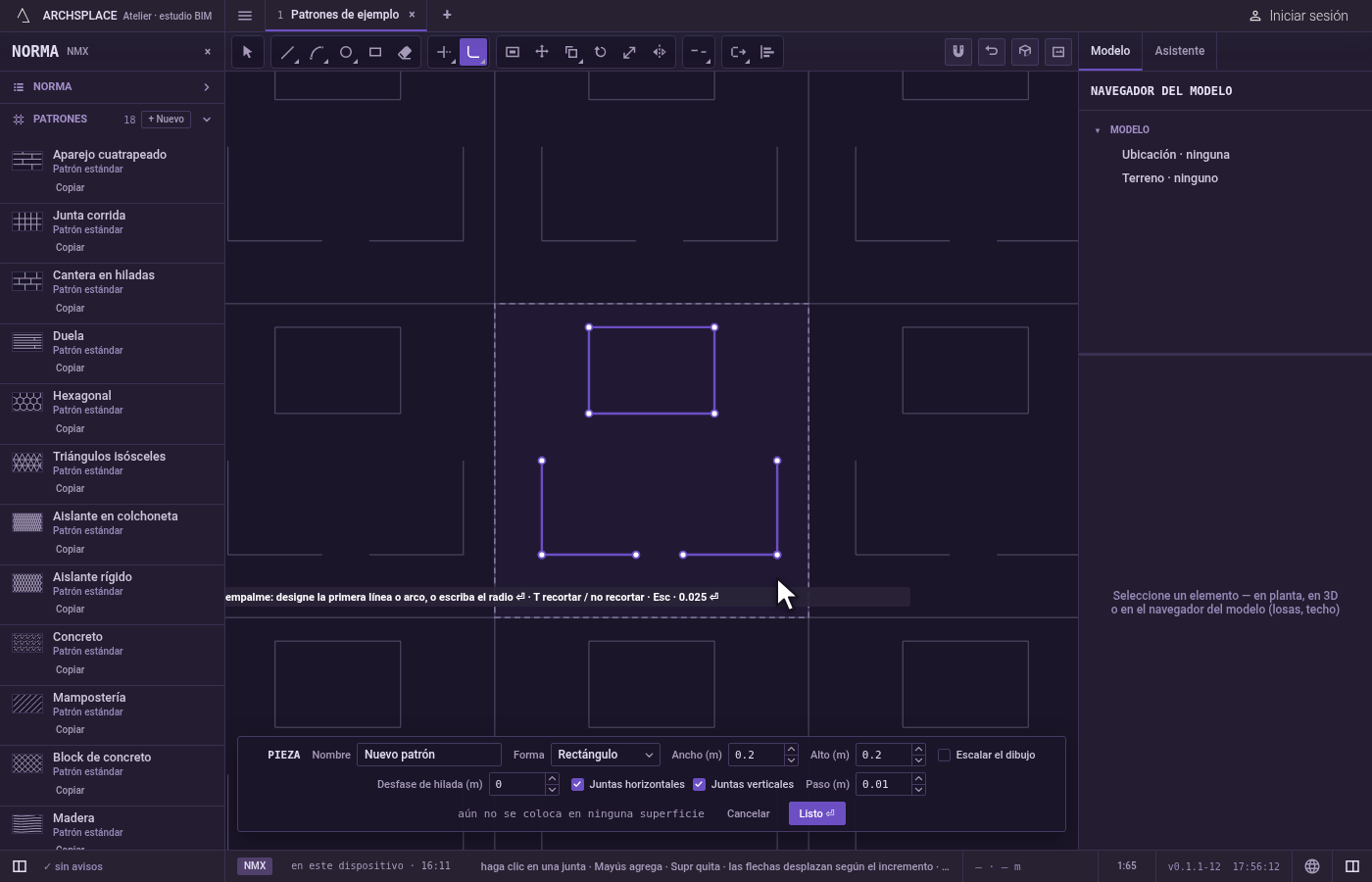

Escriba el radio. Escríbalo y presione Enter. Puede escribir uno nuevo en cualquier momento mientras tiene la herramienta en la mano.

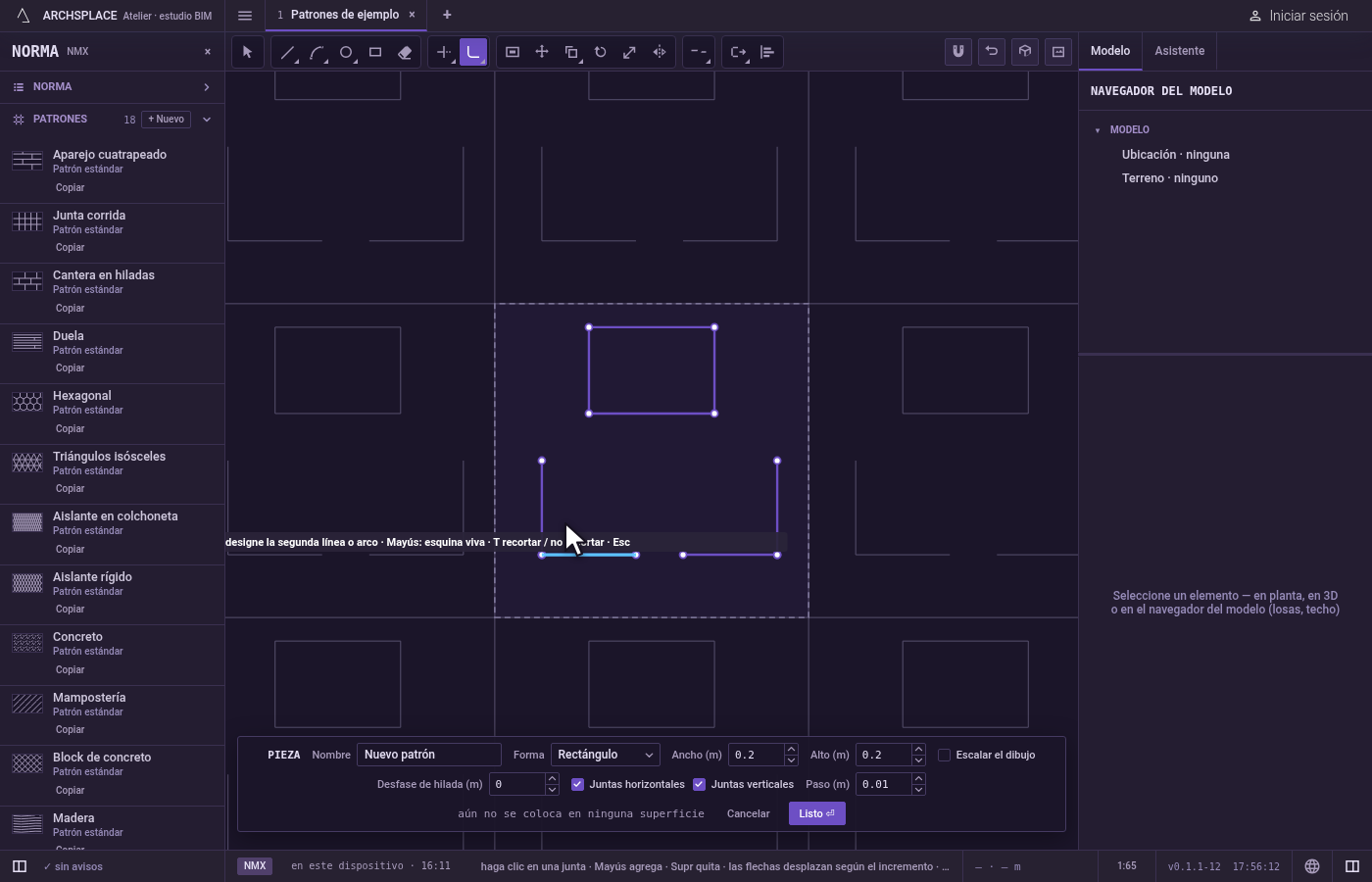

Designe la primera junta. Haga clic en una línea o un arco cerca de la esquina, del lado que quiere conservar. Se queda iluminada mientras busca la segunda. La designación lee el puntero mismo, no un ajuste, así que en un cruce toma la junta a la que apunta.
Designe la segunda junta. Cuando el puntero pasa sobre ella, se muestra el arco que se haría. Haga clic en ella, del lado que quiere conservar. Mantenga presionada Mayús en este clic para una esquina viva, sea cual sea el radio. La herramienta espera entonces la siguiente esquina, con el mismo radio.

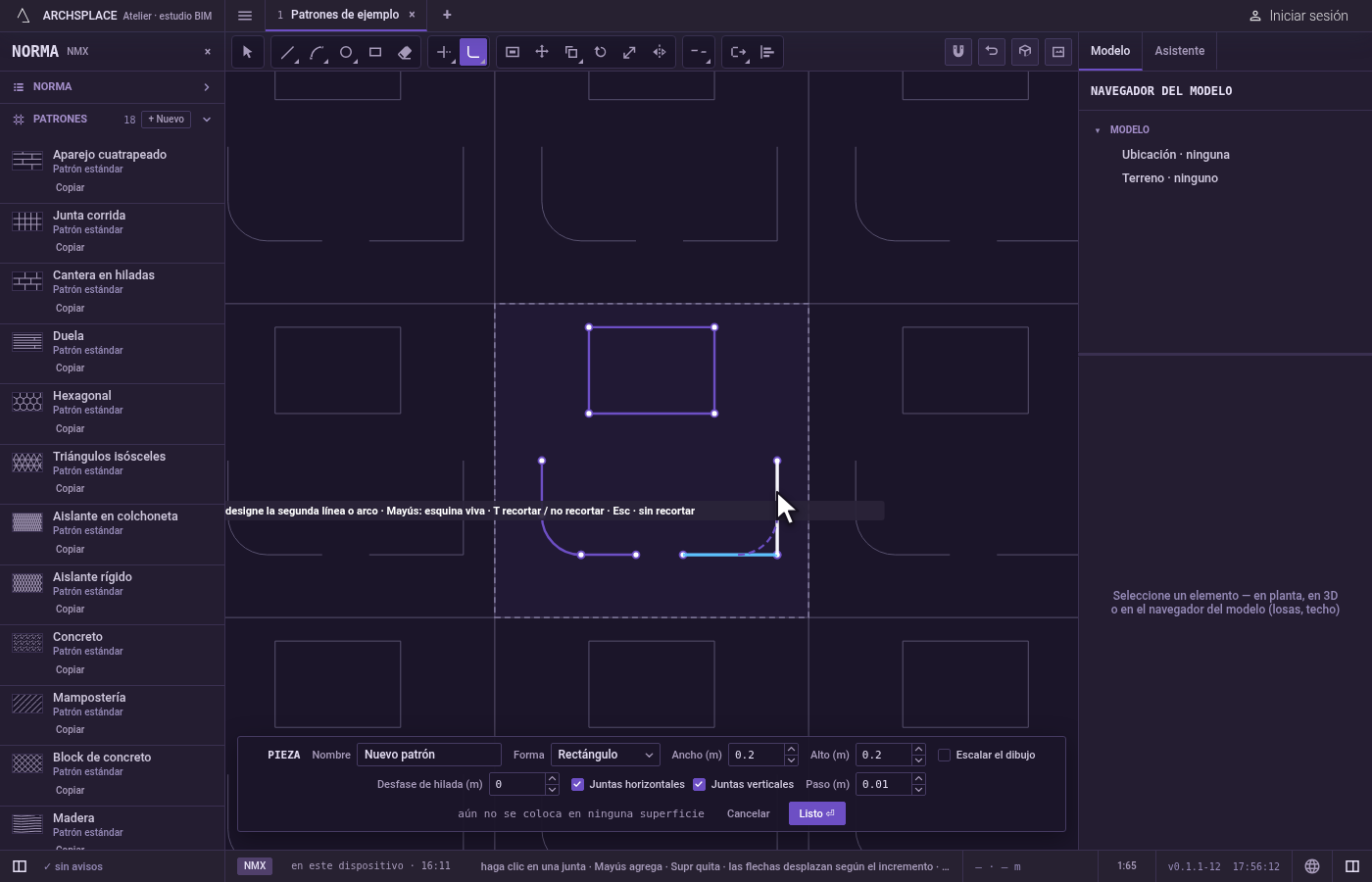

Conserve las juntas completas, si quiere. Presione T antes de la segunda designación para cambiar a sin recortar: el arco se agrega y las dos juntas se quedan como estaban. La indicación muestra sin recortar mientras está activado. Presione T otra vez para regresar.

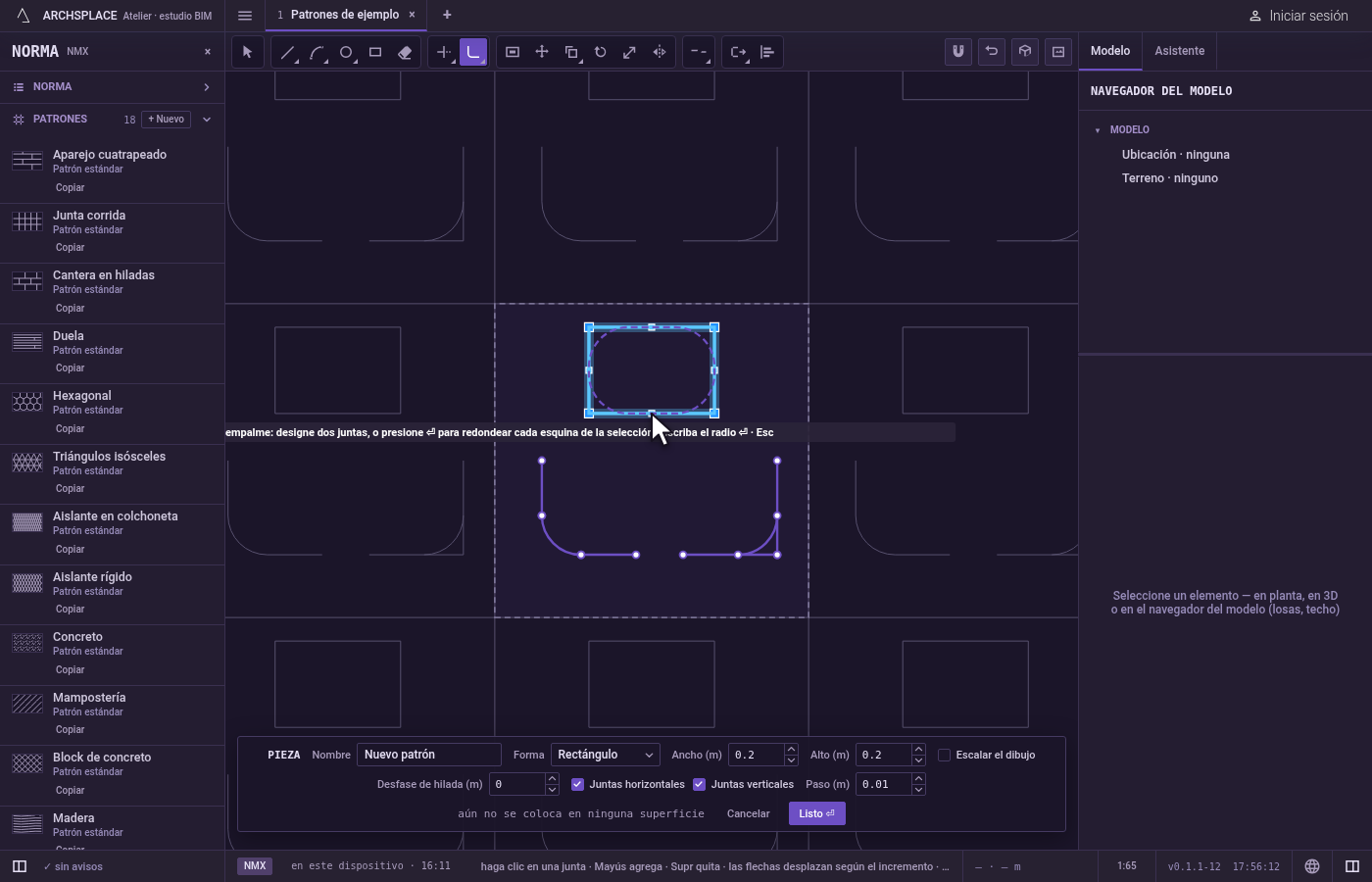

O redondee todas las esquinas de una selección. Seleccione juntas antes de tomar la herramienta. Escriba el radio y presione Enter, y luego presione Enter otra vez: cada esquina de las juntas seleccionadas que admite el radio se redondea, y el editor dice cuántas esquinas se trataron y cuántas se quedaron como estaban.

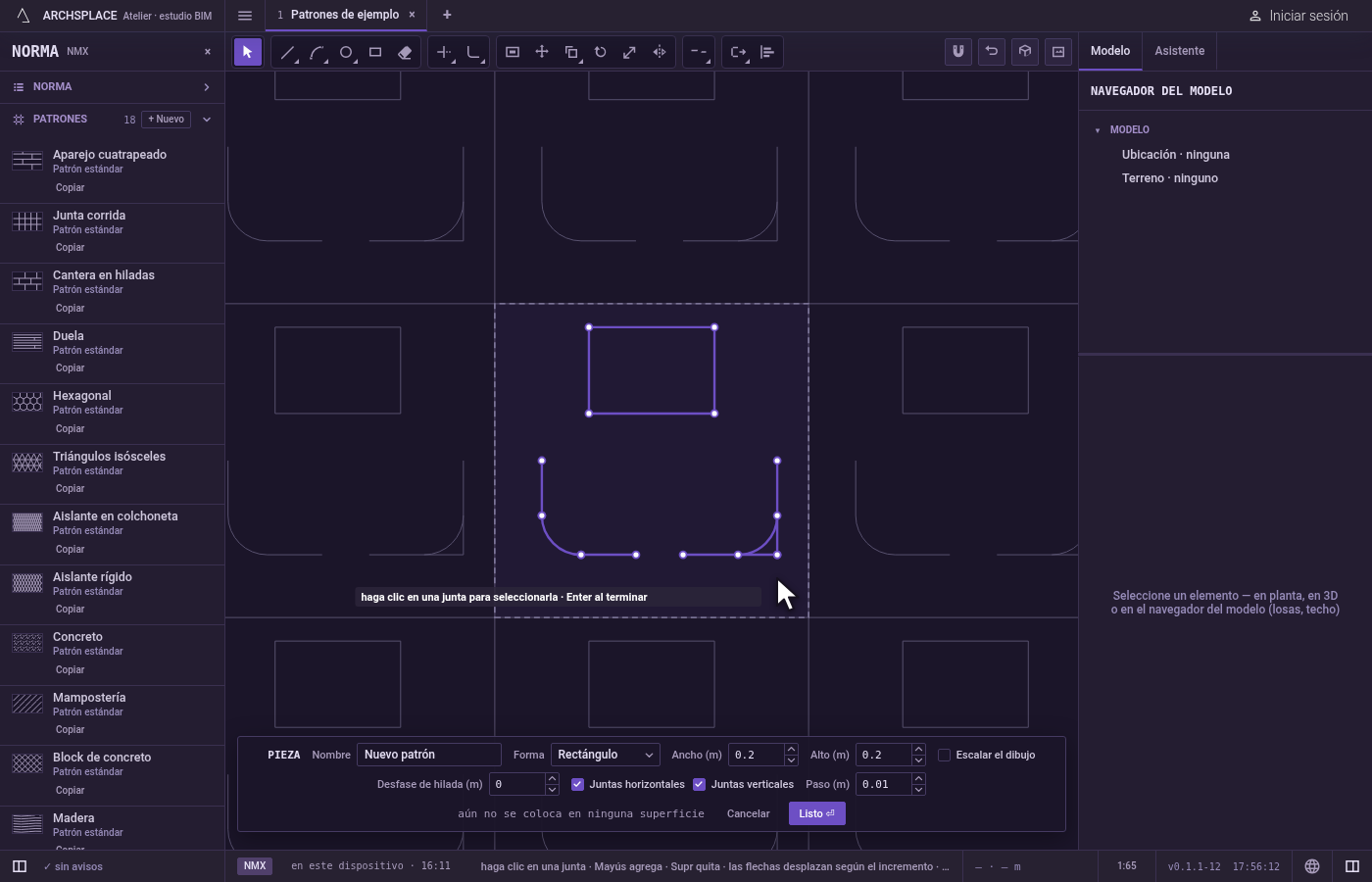

Termine. Esc descarta la primera designación y luego deja Empalme por Seleccionar. Ctrl+Z deshace la última esquina. Presione Listo en la barra al pie para entregar la pieza.

Qué rechaza

Un clic sobre nada. La indicación dice no hay línea ni arco ahí.
La misma junta dos veces. La segunda designación debe ser otro segmento: designe un segundo segmento, distinto.
Juntas que nunca se encuentran. Dos líneas paralelas se rechazan con estas aristas nunca se encuentran.
Un radio demasiado grande. Si el arco no cabe en las dos juntas, la indicación dice la esquina no cabe en estas aristas.
Un corte a la mitad de una forma. Designar dos lados de una misma polilínea que no se juntan en una esquina se rechaza con esto cortaría una línea por la mitad.
Un resultado que sale de la pieza. Si el arco nuevo o una junta modificada quedarían fuera de la pieza, nada cambia y el editor dice una forma debe quedar dentro del módulo.
Ninguna esquina en una selección. Cuando presiona Enter con juntas seleccionadas y ninguna de sus esquinas admite el radio, la indicación dice ninguna esquina de la selección lo admite.

Qué escribe en el contrato

Nada mientras trabaja: el cambio se queda en el editor de piezas, donde Ctrl+Z lo recorre hacia atrás. Cuando presiona Listo, toda la pieza se escribe en los patrones del proyecto en un solo paso que se puede deshacer, cada junta como sus puntos en metros desde la esquina inferior izquierda de la pieza, con el arco del empalme conservado como un arco verdadero. Un patrón estándar nunca se cambia: Listo guarda la versión propia del proyecto con el mismo nombre, y todas las superficies que lo colocan la siguen. Guardar como nuevo escribe en cambio un patrón nuevo. Cancelar no escribe nada.

Relacionado

Preguntas frecuentes

¿Por qué Empalme hizo una esquina viva en lugar de una redondeada?

El radio empieza en cero cada vez que toma la herramienta, y un radio de cero une las dos juntas en una esquina viva. Escriba el radio y presione Enter antes de designar las juntas.

¿Cómo redondeo todas las esquinas de una polilínea a la vez?

Selecciónela antes de tomar Empalme, escriba el radio y presione Enter, y luego presione Enter otra vez. Cada esquina que admite el radio se redondea, y el editor dice cuántas se quedaron como estaban.

¿Puedo agregar el arco sin acortar las juntas?

Sí. Presione T para cambiar a sin recortar: el arco se agrega y las dos juntas se quedan como estaban. Presione T otra vez para regresar.
