Tablas

Las tablas aparecen en la barra lateral en Tablas, con Nueva tabla, que hace una en blanco, Tabla y un número, y la abre. Su lista Partir de le da entonces toda la receta de un punto de partida: Puertas y ventanas, Espacios y áreas, Muros por tipo, Dispositivos eléctricos, Termomagnéticos, Tubo conduit y cajas, Cuantificación de cable, Cuantificación hidrosanitaria o Cuantificación de ventilación. Una tabla se abre como una vista propia: la tabla a su tamaño de impresión, que se desplaza y hace zoom. Un clic en un renglón selecciona su elemento; el clic derecho ofrece Mostrar en el dibujo, que abre una vista que lo dibuja. Un doble clic en una celda permite escribir en ella. Sus bordes de columna, sus bordes de fila, su borde derecho y su borde inferior se arrastran para definir su tamaño.

Mientras una tabla está abierta, la columna de la derecha es su editor, en secciones:

• Tabla: su Nombre, Partir de, cuántos tipos y piezas contiene, y como fichas los Niveles que lee y la Fase, La de la vista de inicio.
• Qué enlista: las categorías de cuantificación que tiene el proyecto, cada una con su cantidad, filtradas por fichas de disciplina, Arquitectura, Estructura, Eléctrica, Hidrosanitaria, Aire acondicionado y ventilación y Acabados, y una búsqueda cuando hay muchas.
• Columnas: los campos, marcados o desmarcados y arrastrados a su orden. La línea de cada columna dice cómo se lee, agrupar por, su unidad, cada uno, suma o lista, el desperdicio, y abre su propio editor: su Encabezado, su Ancho (mm), sus Decimales y su Desperdicio %.

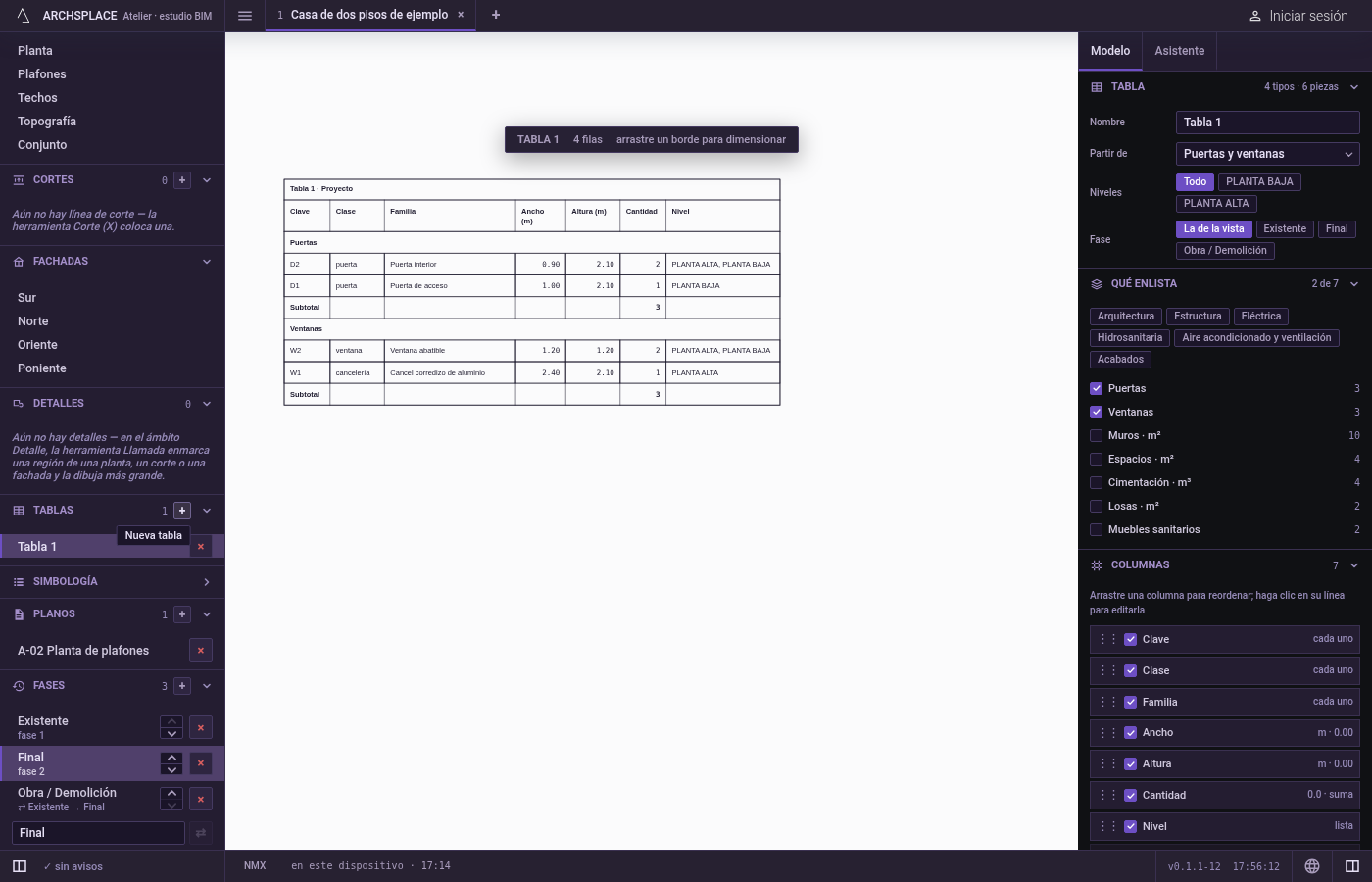

• Filas: Agrupar por, Ordenar por campo tras campo, cada uno ascendente o descendente, y los Totales, por grupo y total general.
• En papel: la Altura de fila (mm), el Ancho máx. (mm) y el Alto máx. (mm) que imprime. Más allá del ancho máximo sus columnas se angostan y su texto se divide en renglones; más allá del alto máximo sus filas continúan a un lado.

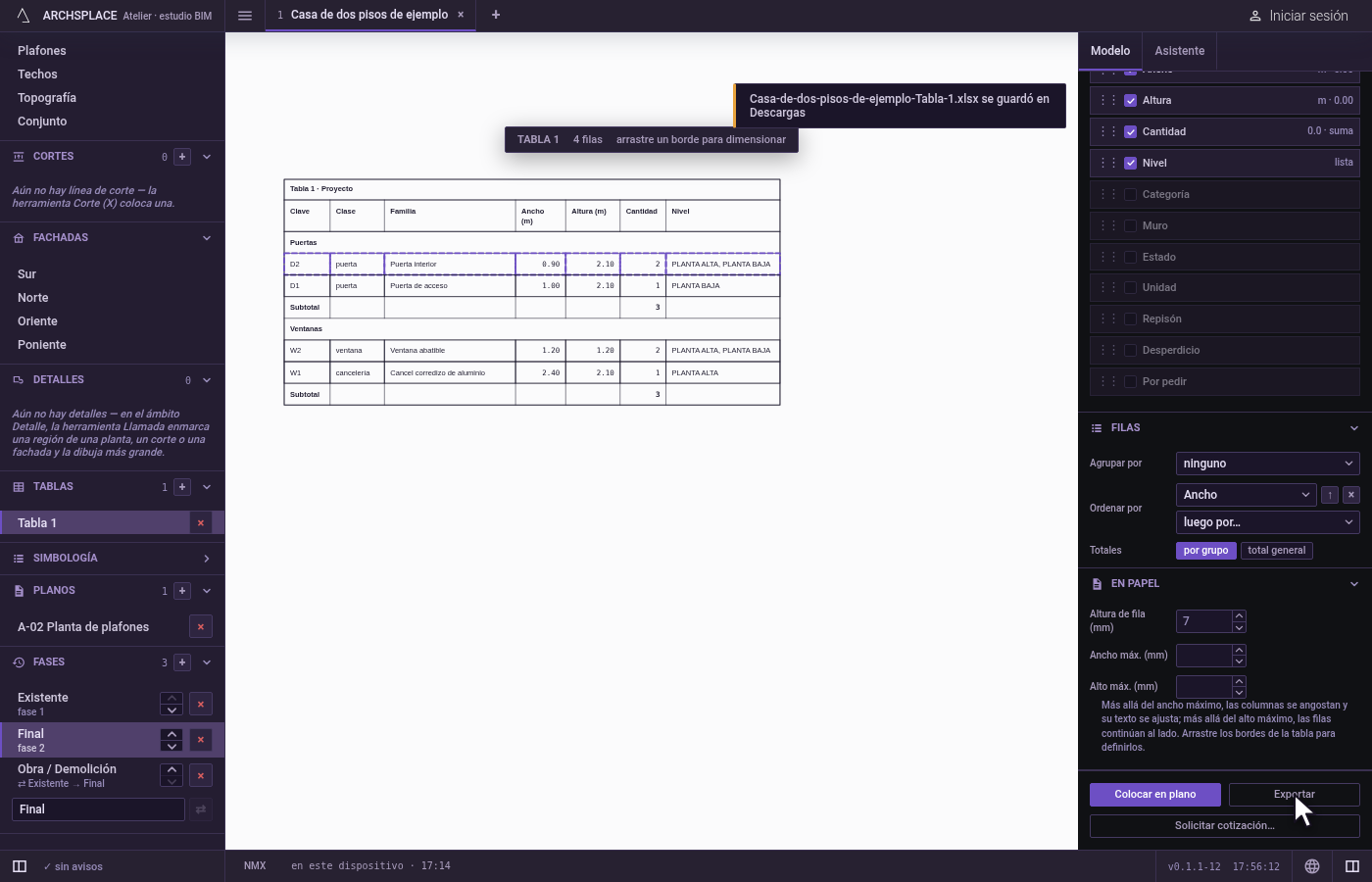

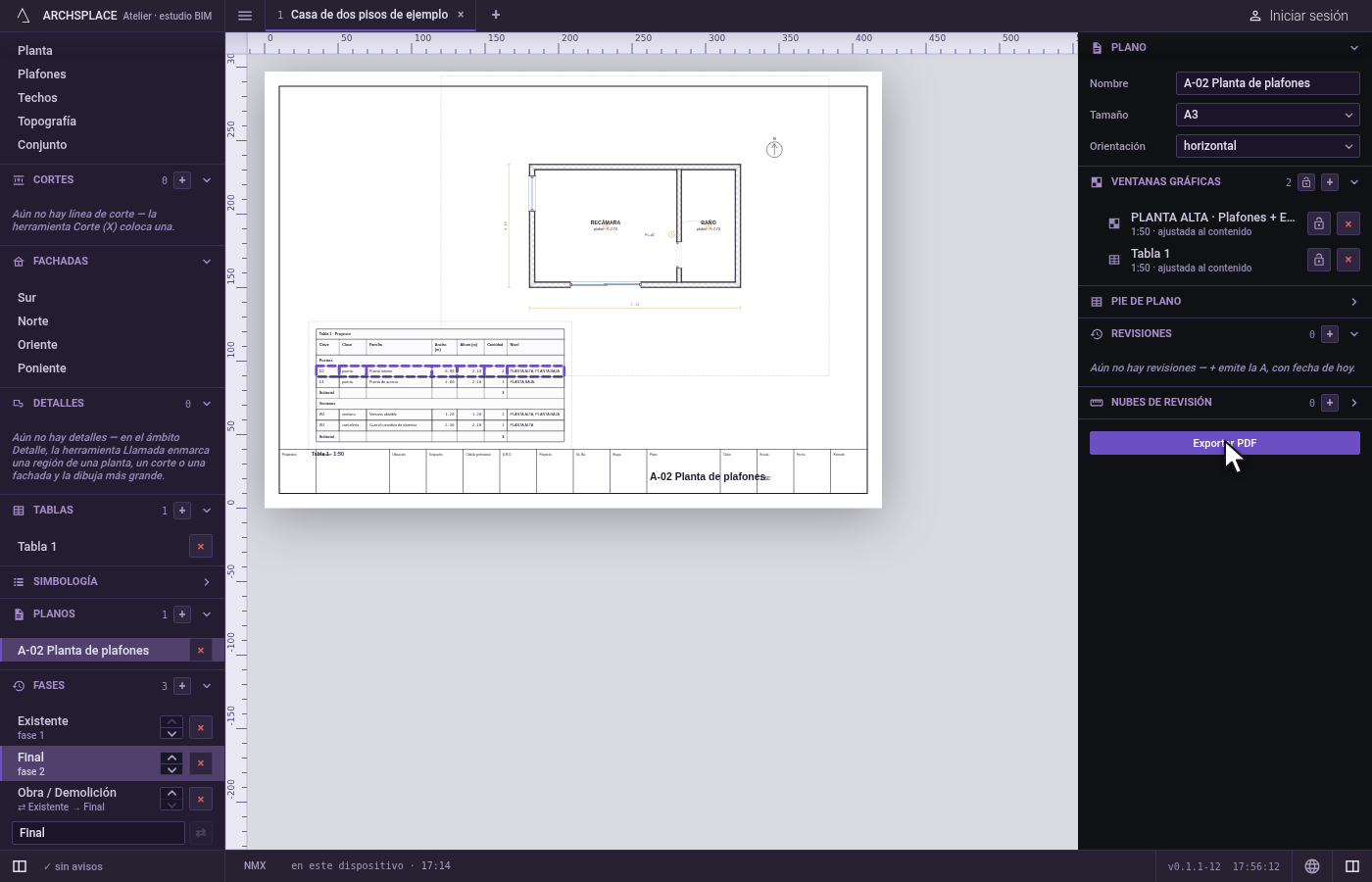

Al pie están Colocar en plano, que ofrece cada plano y Un plano nuevo, Exportar, que ofrece CSV y XLSX, y Solicitar cotización….

• Para enlistar las puertas y ventanas con sus claves y sus tamaños.
• Para cuantificar: áreas de muro por tipo, áreas de losa, volúmenes de zapatas, cable por calibre, tuberías por diámetro.
• Para poner una tabla en un plano del juego de planos.
• Para enviar una lista a una hoja de cálculo, o a un proveedor.

Una tabla es una receta en los schedules del proyecto, nunca sus filas: su name, las categories que enlista, sus levels, su phase, sus columns (cada una con su field y, cuando se indican, su encabezado, su ancho, sus decimales y su suma), groupBy, sort, totals, waste, rowHeight, maxWidth, maxHeight y el punto de partida del que vino, from. Las filas se cuantifican del modelo cada vez. Una celda en la que escribe escribe ya sea el valor propio del elemento, como el width de un vano, o un registro de los overrides de la tabla. Cada cambio es un solo paso que un solo Ctrl+Z revierte. Exportar escribe un archivo, nunca el contrato.
