Ejes en cortes y fachadas
Ejes, en un corte o una fachada, coloca un eje estructural con un solo clic: el eje cruza la línea de corte en el punto donde hace clic, y la planta lo dibuja de inmediato. Recibe una letra cuando fija una posición sobre la x de la planta y un número cuando fija una sobre la y, en el orden en que se colocaron los ejes.
Qué es
Ejes coloca un eje estructural desde un corte o una fachada, con un solo clic. El eje cruza la línea de corte: queda a escuadra con la vista, atravesando el dibujo, en el punto a lo largo de la vista donde hace clic. Es el propio eje del modelo, el mismo que coloca la herramienta Ejes de la planta, así que todas las plantas lo dibujan de inmediato, los muros y las columnas se ajustan a él ahí, y las cadenas de cotas de la planta lo leen.
La vista decide hacia dónde corre el eje, así que aquí la herramienta no tiene lista de opciones. Mirando al norte o al sur, la vista corre sobre la x de la planta, y un eje que la cruza es una línea de x constante: recibe la siguiente letra, A, B, C, según la cantidad de ejes así ya colocados. Mirando al oriente o al poniente, la vista corre sobre y, y el eje es una línea de y constante: recibe el siguiente número, 1, 2, 3.
Mientras tiene la herramienta en la mano, una línea punteada cruza todo el dibujo a la altura del puntero, y cada línea que muestra el dibujo atrae el puntero a sus esquinas, puntos medios y bordes, así que el eje cae sobre la cara de un muro o el borde de un vano.
Cuándo usarlo
- Para trazar una retícula desde una fachada, sobre las esquinas y los vanos que ve.
- Para agregar el eje que necesita un corte para acotar una parte del edificio.
- Para colocar un eje por una columna o un macizo visto en una fachada.
Los pasos

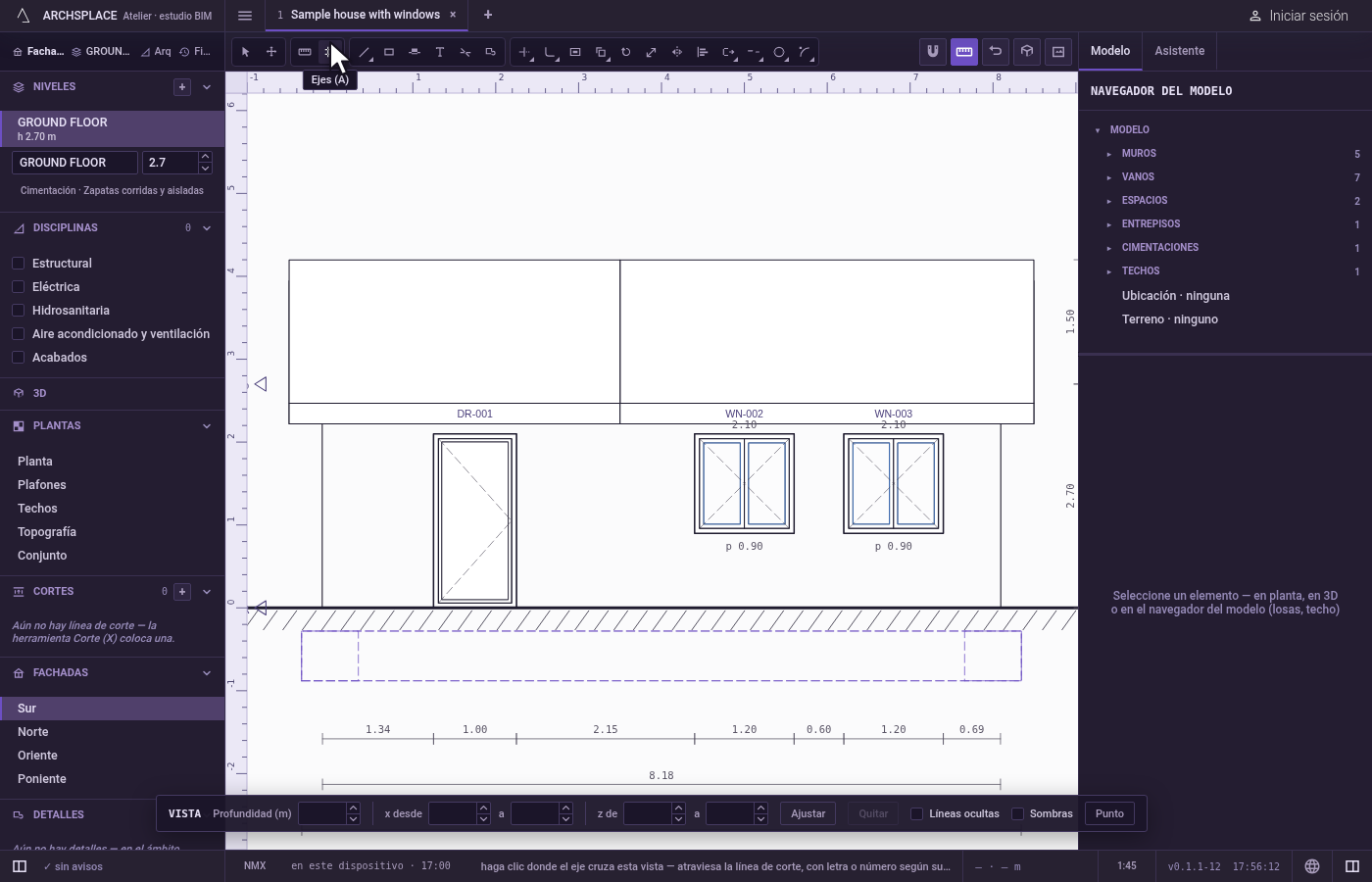

Abra un corte o una fachada y presione A. O haga clic en Ejes en la barra de herramientas. La barra de estado le indica que haga clic donde el eje cruza la vista, y que recibe letra o número según su dirección.
Encuentre el lugar. Mueva el puntero sobre el dibujo: la línea punteada lo sigue a lo ancho de toda la vista y se fija en las esquinas, los puntos medios y los bordes de las líneas del dibujo.

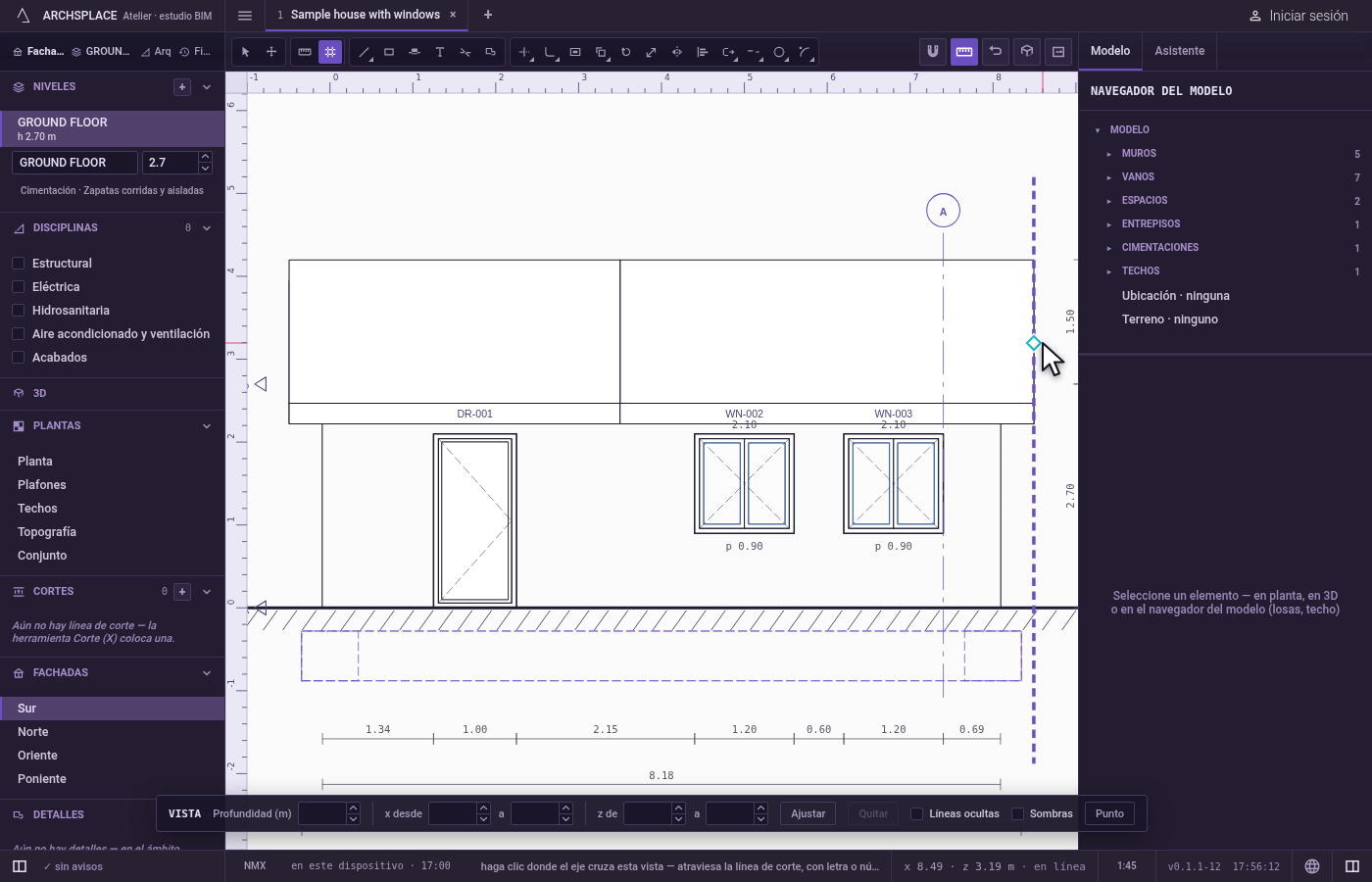

Haga clic. El eje se coloca. La vista lo dibuja atravesando el dibujo con su globo arriba, y las plantas lo dibujan a través del edificio. La herramienta sigue en la mano para otro eje.

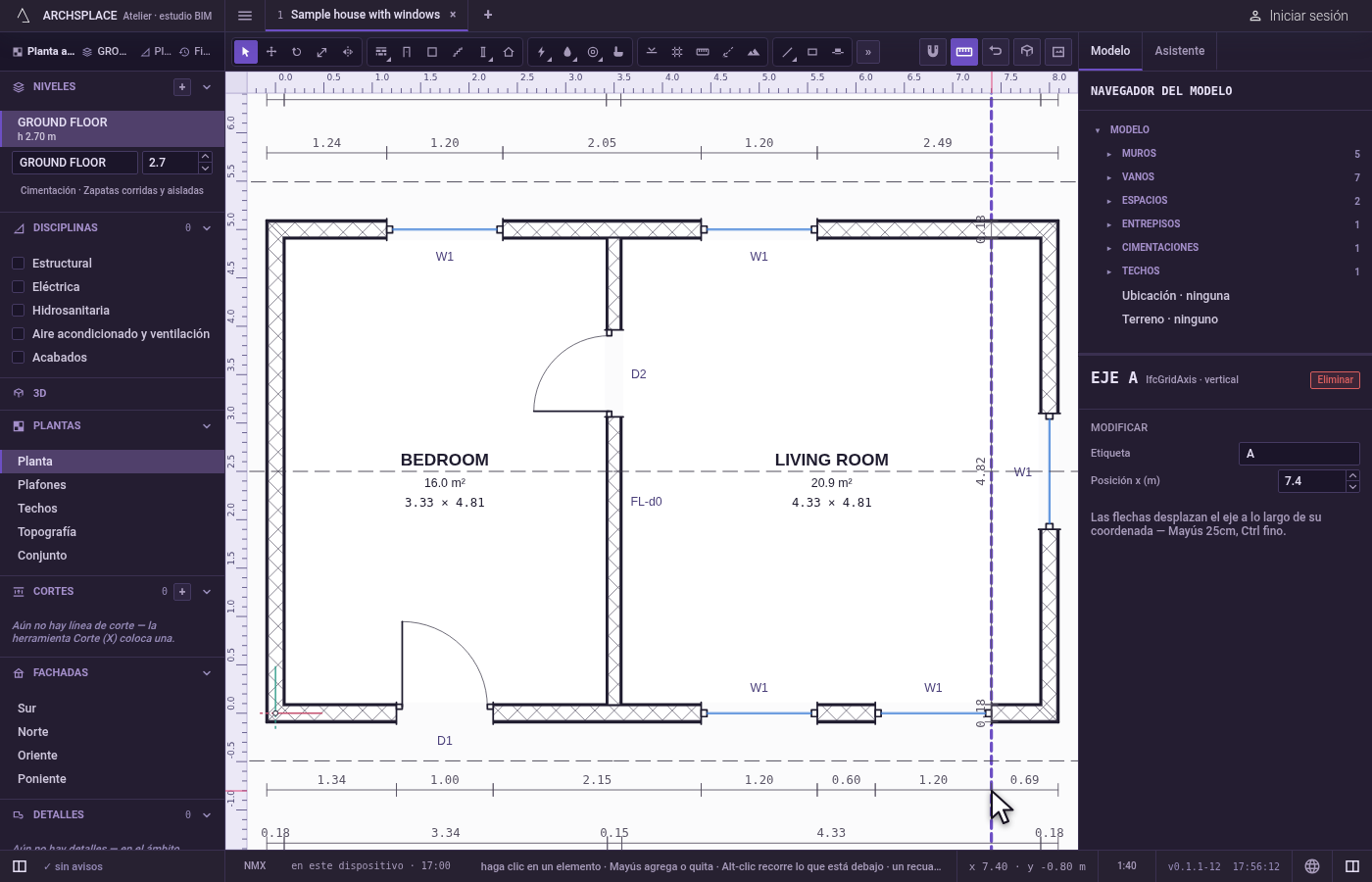

Ajústelo desde la planta o desde su panel. Con Seleccionar, haga clic en el eje en una planta. Su panel ofrece su Etiqueta y su posición, y las flechas del teclado lo deslizan sobre su propia coordenada.
Qué rechaza
- Un eje en ángulo. Desde un corte o una fachada, un eje siempre queda a escuadra con la vista. Un eje en cualquier otro ángulo se coloca en la planta, con la opción de línea de la herramienta Ejes.
- Moverlo con Mover. Un eje solo se desliza sobre su propio eje: la herramienta Mover lo deja donde está y le indica que use las flechas del teclado o su panel.
- Un eje en una llamada. La vista propia de una llamada no tiene herramienta Ejes.
- Que lo tome un recuadro. Un recuadro dibujado con Seleccionar nunca toma un eje; haga clic en él para tomarlo.
Qué escribe en el contrato
Cada clic agrega un eje a los grids del contrato, con el eje del mundo que fija, su posición en metros redondeada al centímetro y su etiqueta:
axis: "X" es una línea de x constante, colocada desde una vista que mira al norte o al sur, y con letra. axis: "Y" es una línea de y constante, colocada desde una vista que mira al oriente o al poniente, y con número. El dibujo del eje en cada vista nunca se escribe: se calcula a partir de este registro.
Preguntas frecuentes
¿Cómo agrego un eje desde una fachada?
Abra la fachada, presione A y haga clic donde el eje debe cruzar la vista. El eje se coloca de inmediato, dibujado en la fachada con su globo y en todas las plantas.
¿Por qué mi eje nuevo tiene número y no letra?
La vista decide hacia dónde corre el eje. Mirando al norte o al sur, un eje que cruza la vista corre sobre y y recibe una letra. Mirando al oriente o al poniente, corre sobre x y recibe un número. La letra o el número siguen la cuenta de los ejes de ese tipo ya colocados.
¿Cómo muevo un eje después?
Selecciónelo y use las flechas del teclado, que lo deslizan sobre su propia coordenada, o escriba su posición en su panel. La herramienta Mover deja un eje donde está.
