Alinear

Alinear mueve las líneas seleccionadas en el editor de bocetos para que unos puntos de ellas caigan sobre puntos de destino: un par de puntos las mueve, un segundo par también las gira, y S las escala para ajustarlas. Coloca una forma contra otras líneas en un solo gesto.

Qué es

Alinear coloca lo que usted seleccionó por pares de puntos: un punto de origen sobre la forma, y el punto de destino donde debe caer. Con un par, la forma se mueve para que el origen caiga sobre el destino. Con dos pares, también gira alrededor del primer destino, de modo que el segundo punto de origen queda sobre la línea hacia el segundo destino. Con el escalado activado, además crece o se reduce para que el segundo origen caiga exactamente sobre el segundo destino.

Alinear trabaja sobre las líneas como usted las dibujó: seleccionar un lado de un contorno alinea todo el contorno.

Cuándo usarlo

Para colocar una forma a lo largo de una arista que no está a escuadra con la vista, en un solo gesto en lugar de un movimiento y un giro.
Para ajustar una forma exactamente entre dos puntos, con el escalado activado.

Los pasos

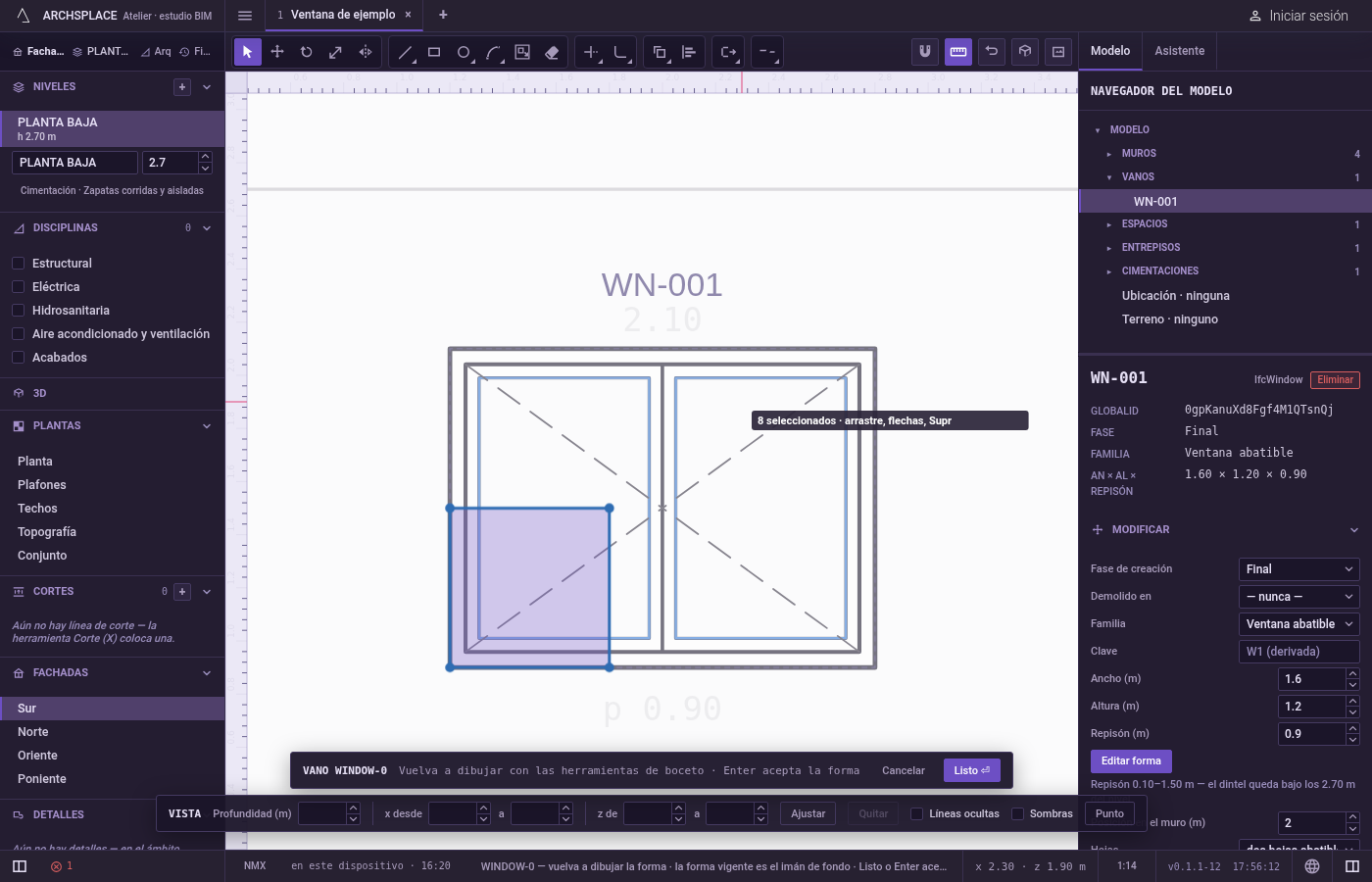

Elija lo que va a alinear. En el editor de bocetos (vea Seleccionar para las maneras de entrar), seleccione primero las líneas con Seleccionar, o active Alinear y desígnelas después.
Active Alinear. Escriba A y luego L rápidamente, o haga clic en Alinear en la barra de herramientas del editor. La indicación junto al cursor le indica que mueva y gire la selección sobre puntos de destino, que un par mueve, dos giran, y S escala.

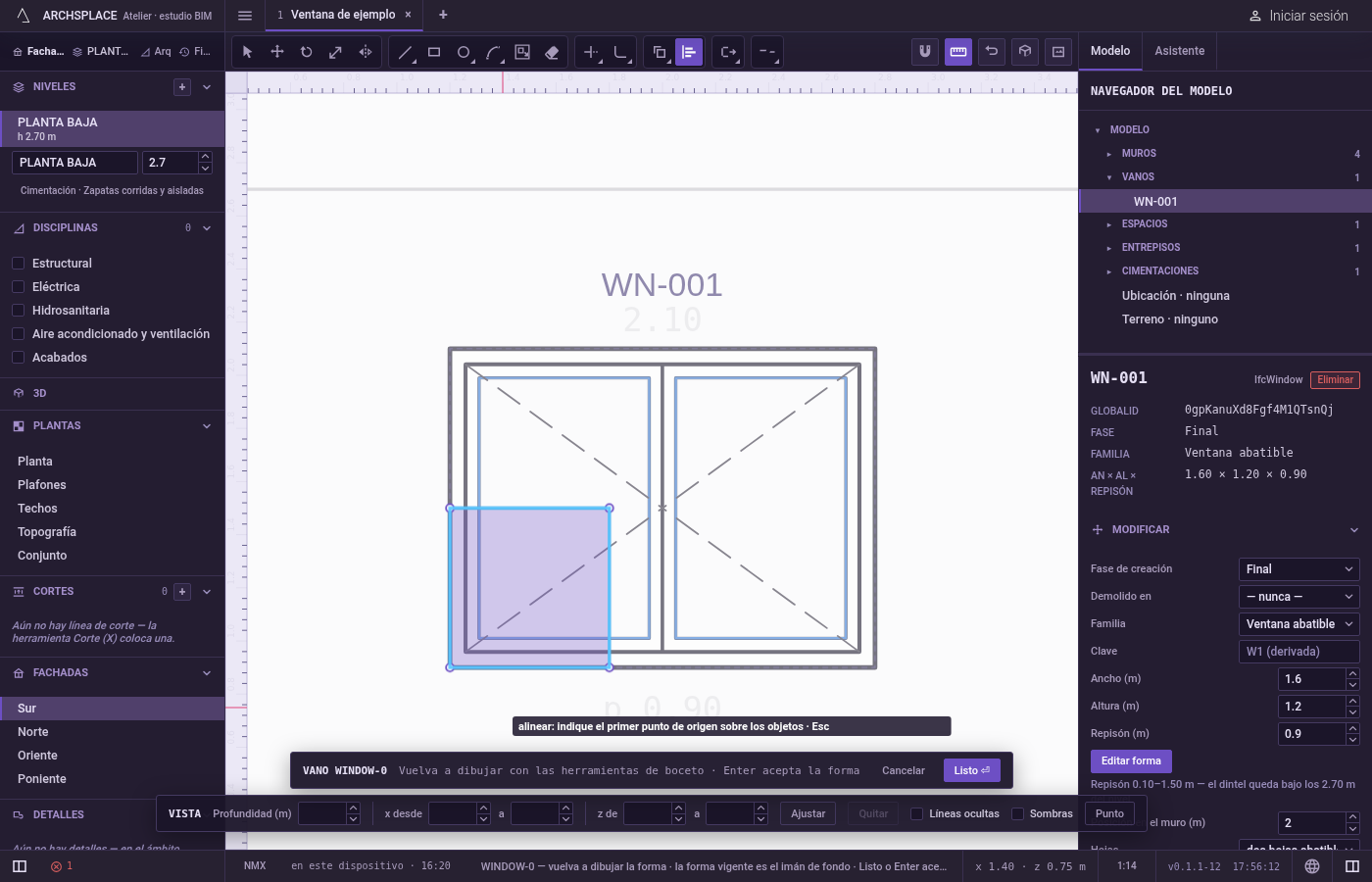

Designe las líneas, si no hay ninguna seleccionada. Haga clic en líneas para agregarlas, Mayús y un clic para sacar una, arrastre un recuadro hacia la derecha para las líneas que quedan completamente dentro o hacia la izquierda para todas las líneas que toca, o presione F para un borde. Presione Enter cuando termine.

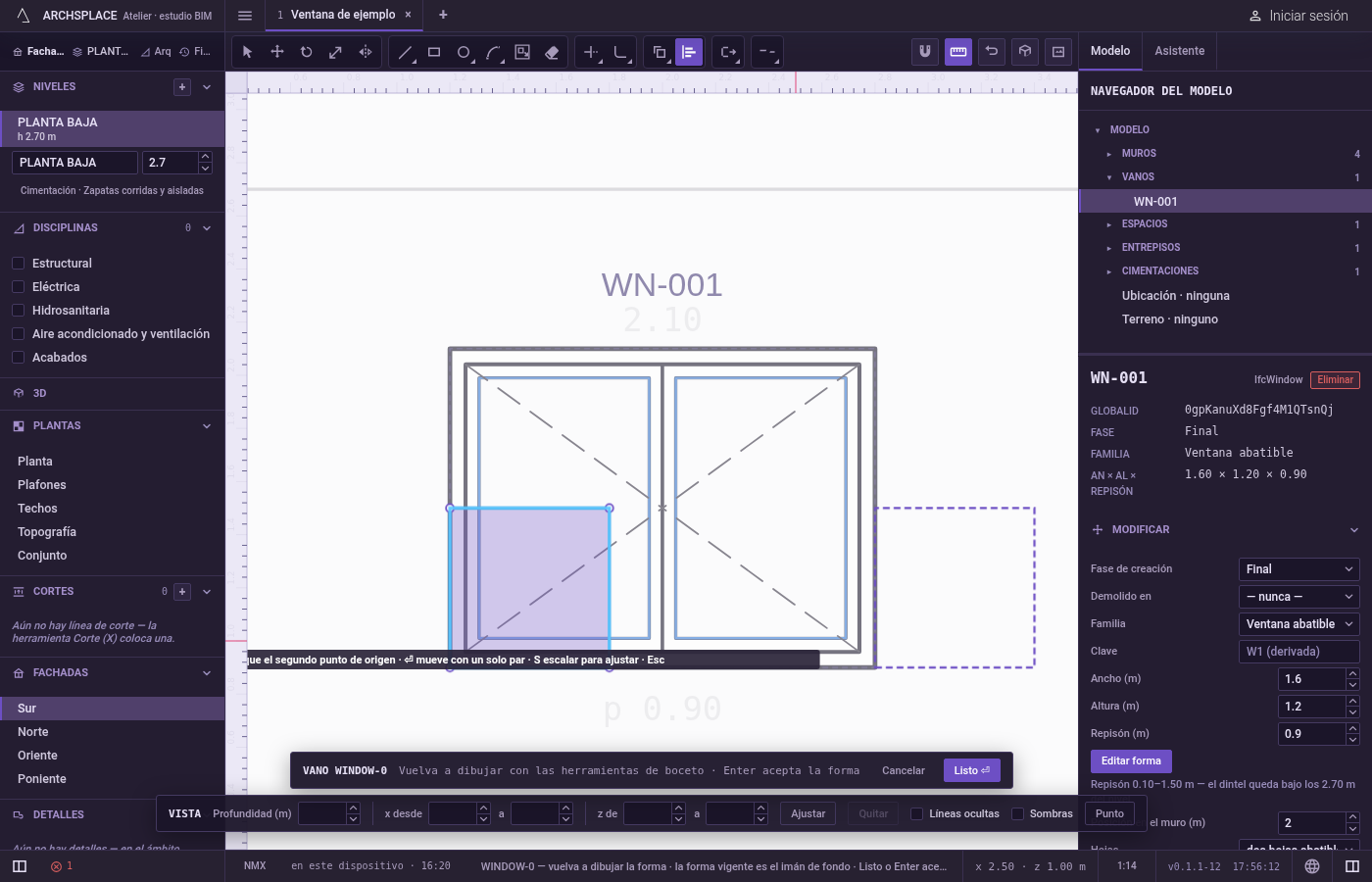

Designe el primer punto de origen y luego el primer destino. Ambos se ajustan a esquinas, puntos medios, cruces, la forma vigente atenuada y las líneas de la vista; también los puede escribir como x;y. Una vista previa de la forma desplazada sigue al puntero.

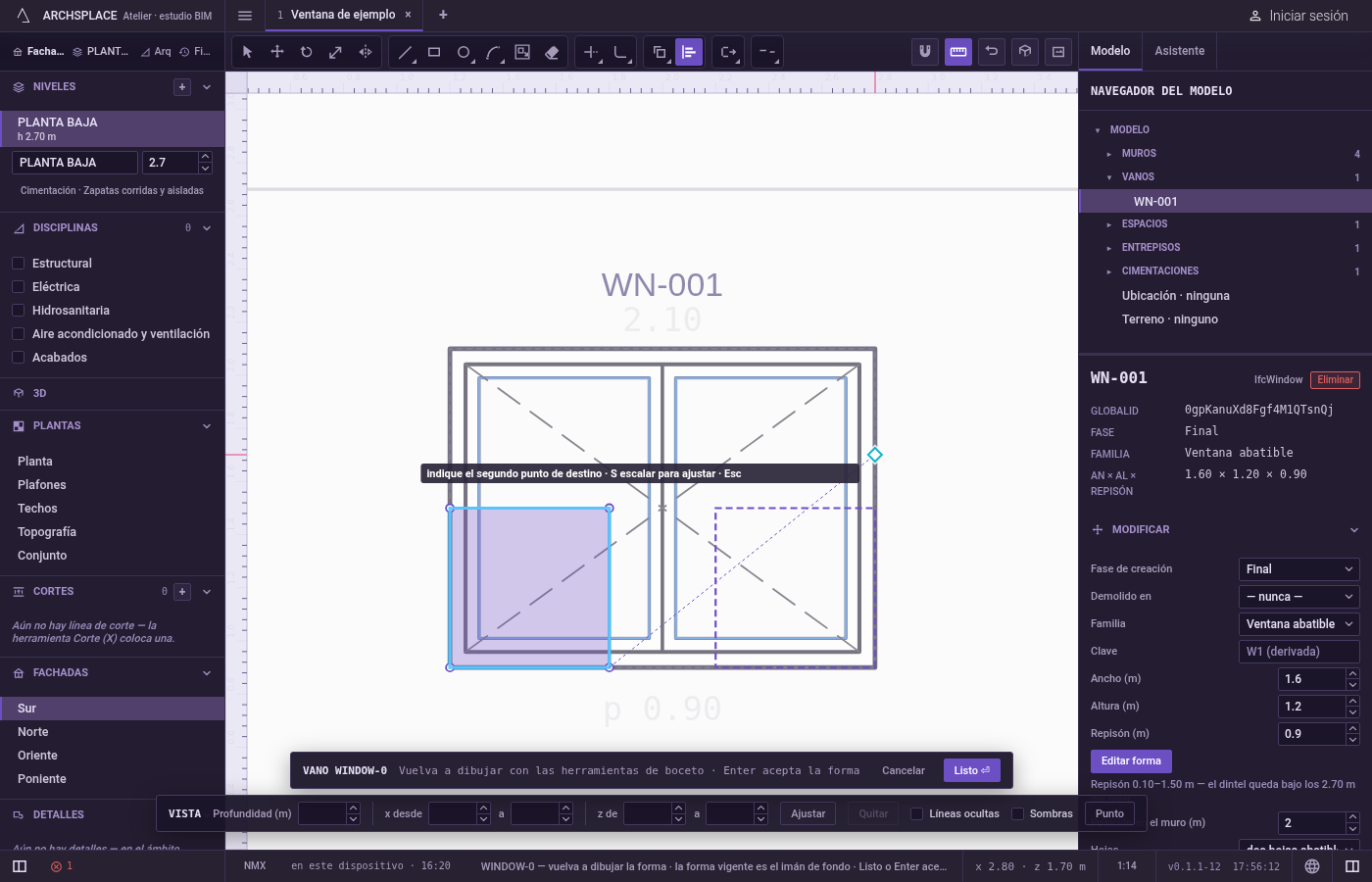

Presione Enter para solo mover, o designe el segundo par. Enter después del primer par mueve la forma y se detiene ahí. Si no, designe un segundo punto de origen sobre la forma y luego su destino: la vista previa gira mientras apunta, y el segundo clic coloca la forma.

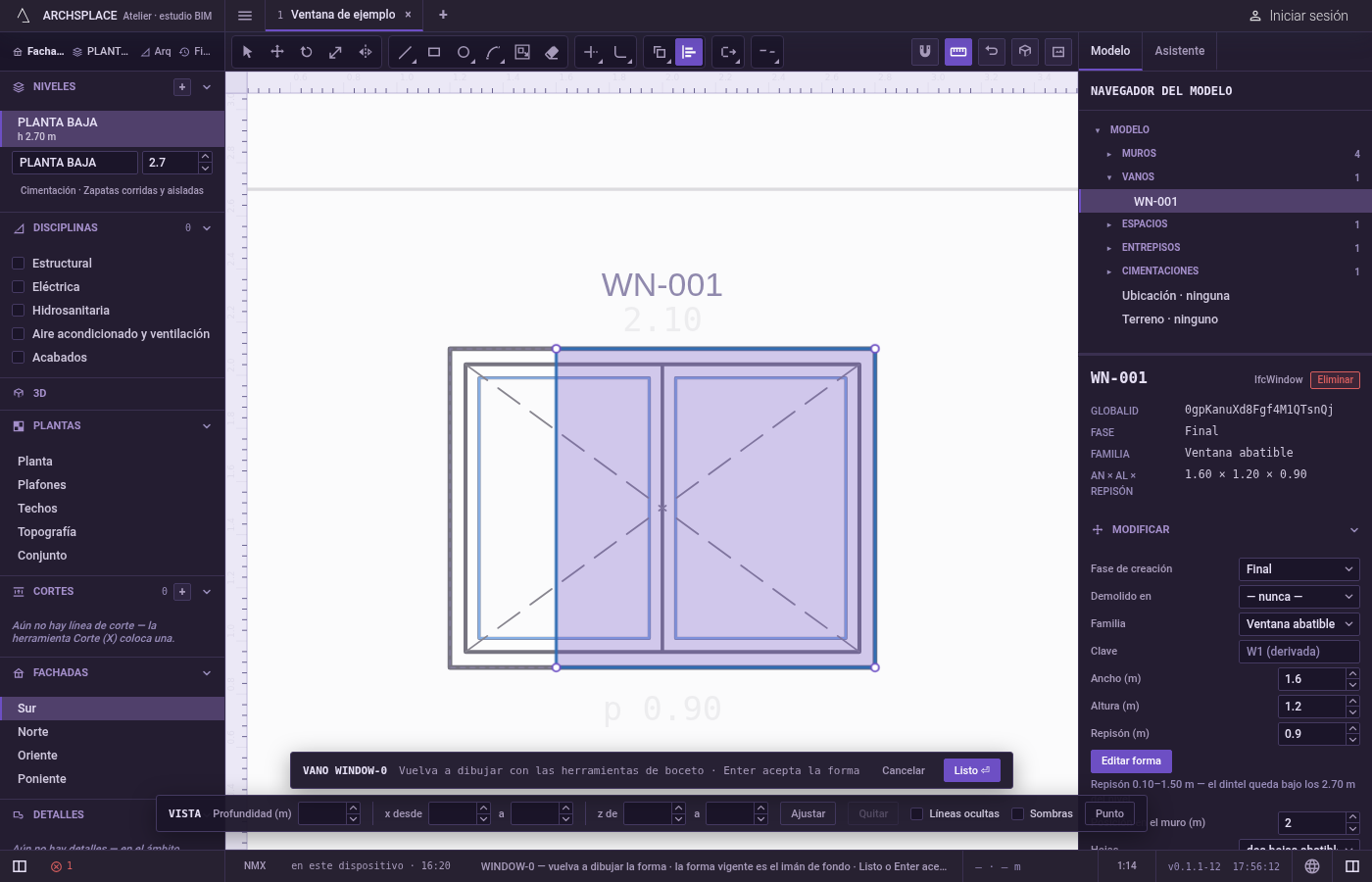

Escale para ajustar, si quiere. Presione S antes del último clic para activar el escalado; la indicación dice escalando. Presiónela otra vez para desactivarlo. Esc deshace el último punto dado, uno a la vez, y luego regresa a Seleccionar.

Qué rechaza

Alinear sin nada seleccionado. Los puntos no se piden hasta que haya al menos una línea designada y Enter termine la designación.
Estirar en un solo sentido. El escalado conserva las proporciones de la forma. Para estirar una forma en una dirección, use Estirar.
Una parte de una línea. Alinear siempre toma líneas completas como se dibujaron.
La forma vigente. La forma atenuada detrás de su dibujo no se puede alinear, aunque sus esquinas son buenos destinos.

Qué escribe en el contrato

Nada hasta que presiona Listo. Cada alineación es un paso dentro del editor, y Ctrl+Z los recorre hacia atrás. El contrato cambia cuando presiona Listo, o Enter sin nada en curso, como un paso que se puede deshacer: lo que encierran las líneas se vuelve el profile de la ventana o la puerta, puntos [u, v] en metros a lo ancho del muro y hacia arriba desde el piso, o el outline del área de patrón en las floorAreas o ceilingAreas del espacio, puntos [x, y] en metros de planta.

Mover, girar y escalar mantienen cada arco como arco: su flecha, el tercer número de su punto de inicio, no cambia.

Relacionado

Preguntas frecuentes

¿Cómo muevo una forma de un punto a otro con Alinear?

Designe las líneas, luego un punto de origen y un punto de destino, y presione Enter. Con un solo par, Alinear solo mueve.

¿Cómo hago que una forma quepa exactamente entre dos puntos?

Dé los dos pares de puntos y presione S antes del último clic: la forma se mueve, se gira y se escala para que la distancia entre los dos puntos de origen sea la distancia entre los dos puntos de destino.

¿Alinear estira una forma en una sola dirección?

No. El escalado es igual en todas las direcciones, así que la forma conserva sus proporciones.
