Escala
Escala agranda o reduce el trazo de lo que usted tiene en la mano desde un punto base, según la relación entre una longitud de referencia y la nueva longitud que usted indica, o un factor que escribe. Con Ctrl presionada escala una copia y conserva el original.
Qué es
Escala cambia el tamaño de un trazo. Cada punto de lo que usted tiene en la mano se mueve sobre la línea que sale del punto base, con el mismo factor: la relación entre la nueva longitud que usted indica y la longitud de referencia que marcó. También puede escribir el factor: 2 para duplicar, 0.5 para reducir a la mitad.
Lo que se escala es el lugar donde quedan las cosas, nunca aquello de lo que están hechas. Un muro conserva el espesor de su tipo, una columna su sección, un mueble sanitario y un dispositivo su tamaño; un muro se alarga o se acorta porque se mueven sus extremos. Los muros, las tuberías y las trabes que se juntan con los elementos escalados siguen unidos a ellos. Con Ctrl presionada, Escala deja el original y escala una copia.
Cuándo usarlo
- Para llevar una planta dibujada a un tamaño equivocado a sus medidas reales, a partir de una longitud que usted conoce.
- Para agrandar o reducir el trazo de un espacio completo.
- Para hacer una copia a escala de un grupo de elementos.
Los pasos

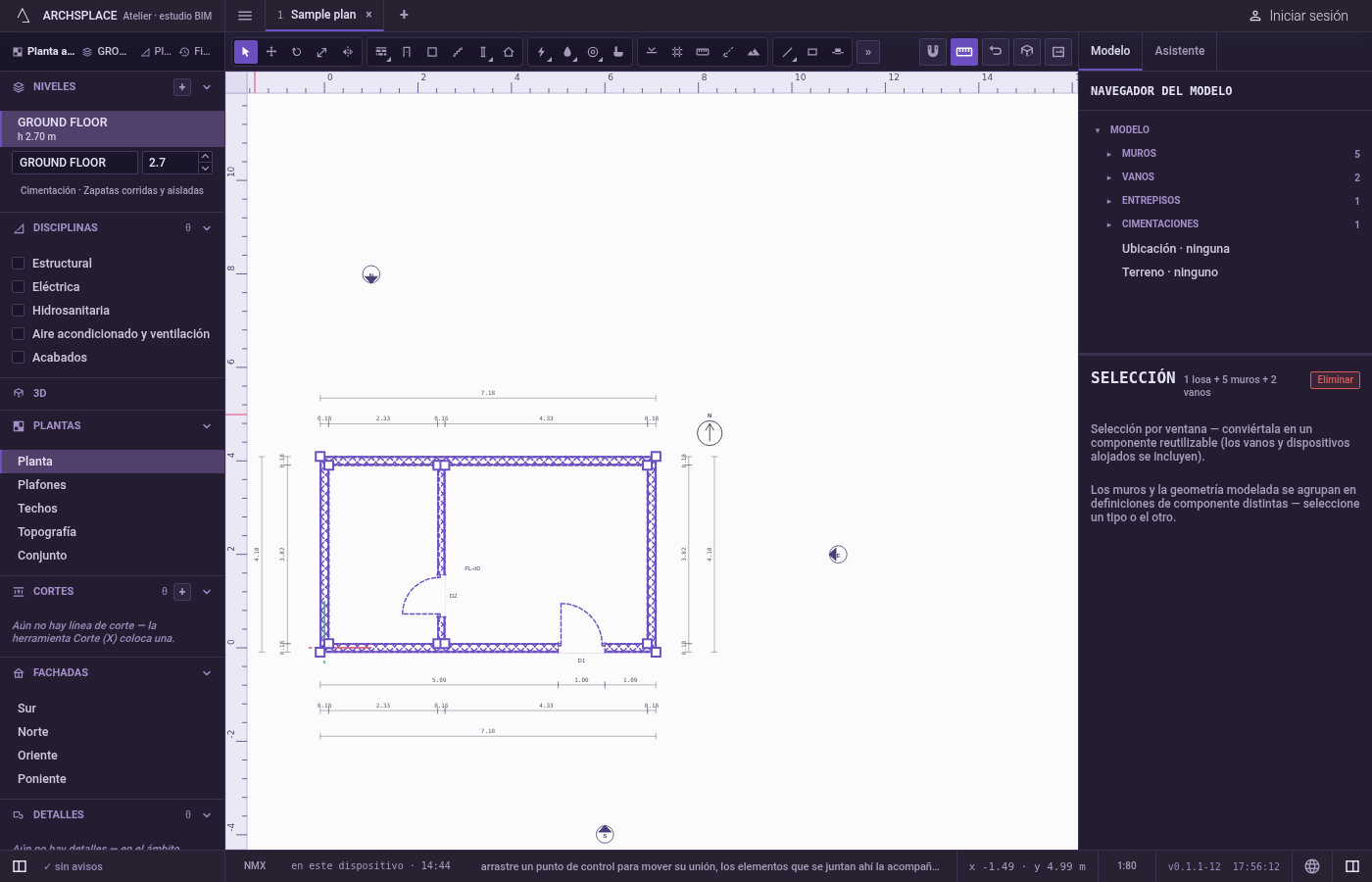

Tome lo que se escala. Seleccione los elementos con Seleccionar.

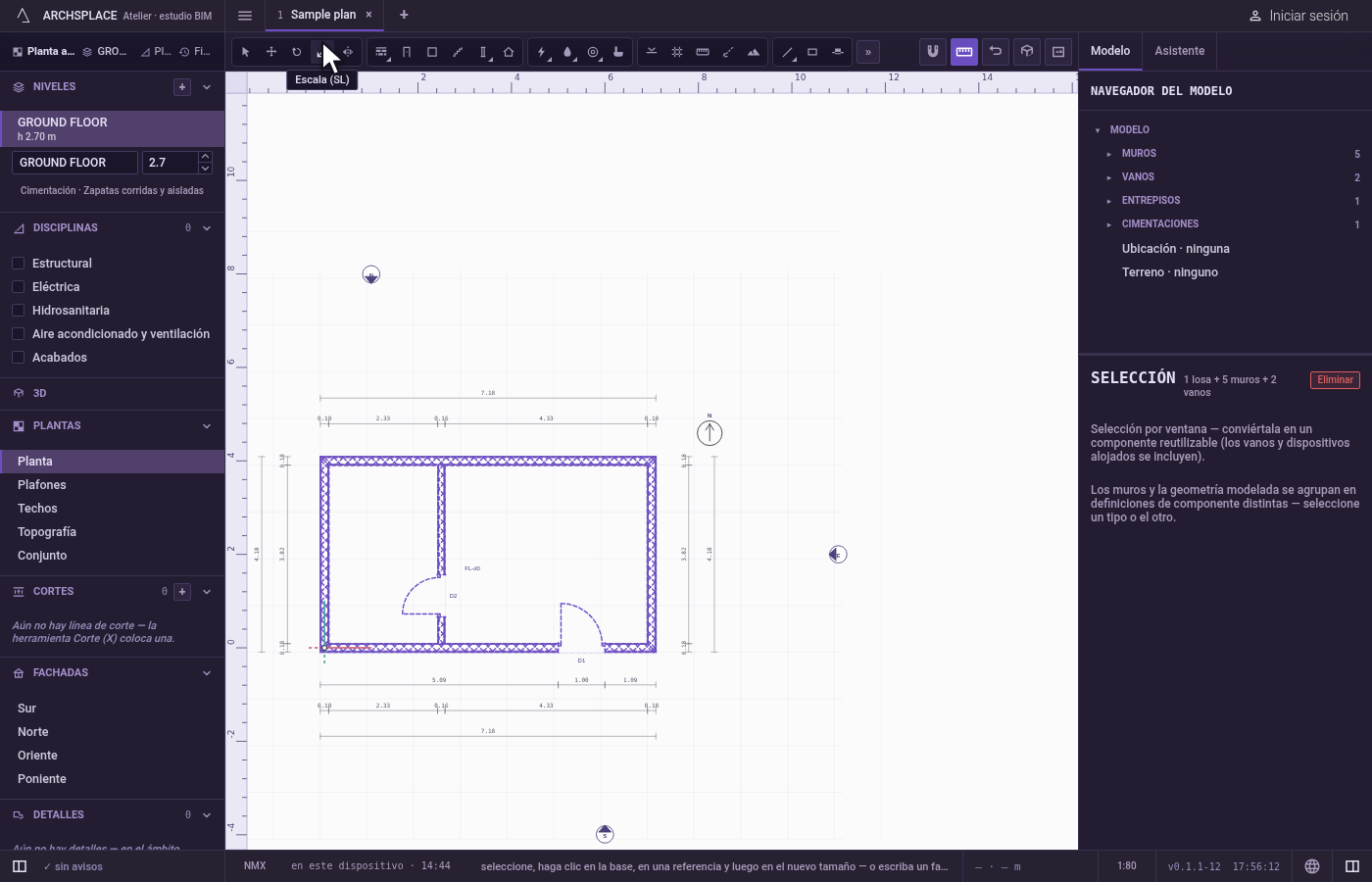

Tome la herramienta. Escriba
Sy luegoLrápidamente, o haga clic en el botón Escala (puede quedar en el menú de desbordamiento de la barra de herramientas cuando la ventana es angosta).

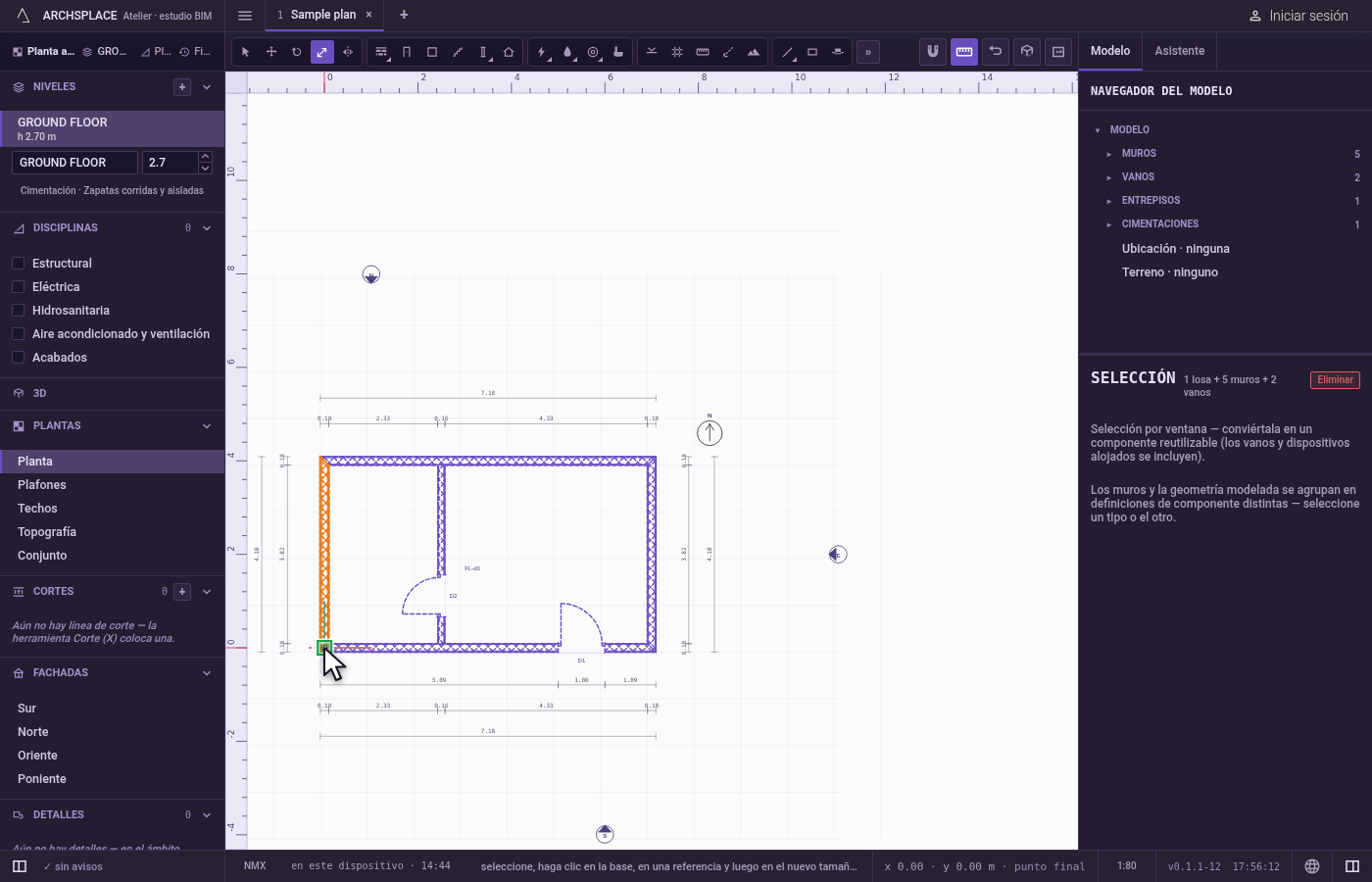

Haga clic en el punto base. El punto base se queda donde está, y todo lo demás se acerca o se aleja de él. El imán fija el clic en la esquina o el punto medio más cercano. Un primer clic sobre uno de los elementos, en lugar de un área vacía, indica qué se escala, y el punto base es el siguiente clic.

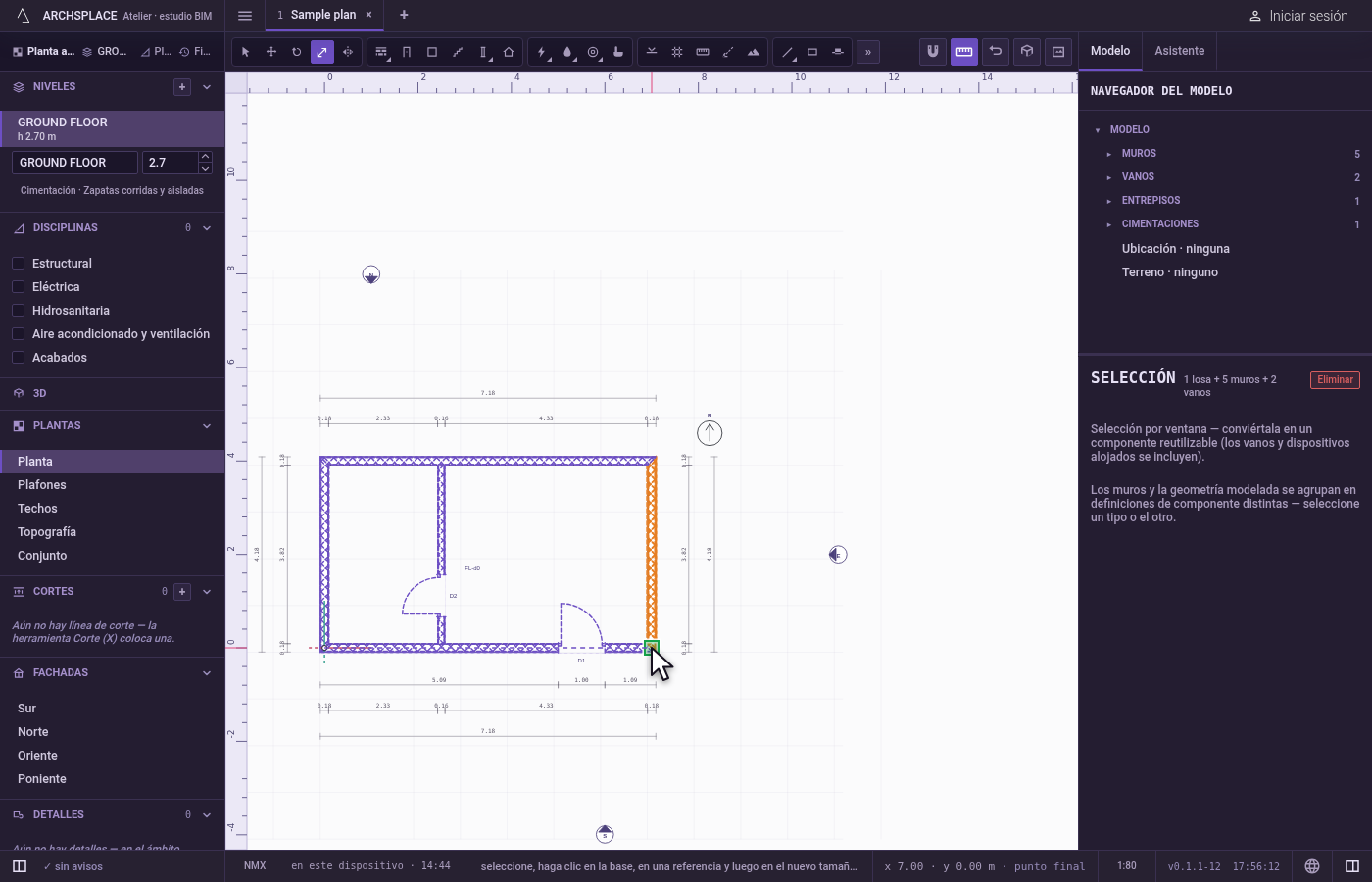

Haga clic en la referencia. Haga clic en un segundo punto. La distancia del punto base a este punto es la longitud de referencia.

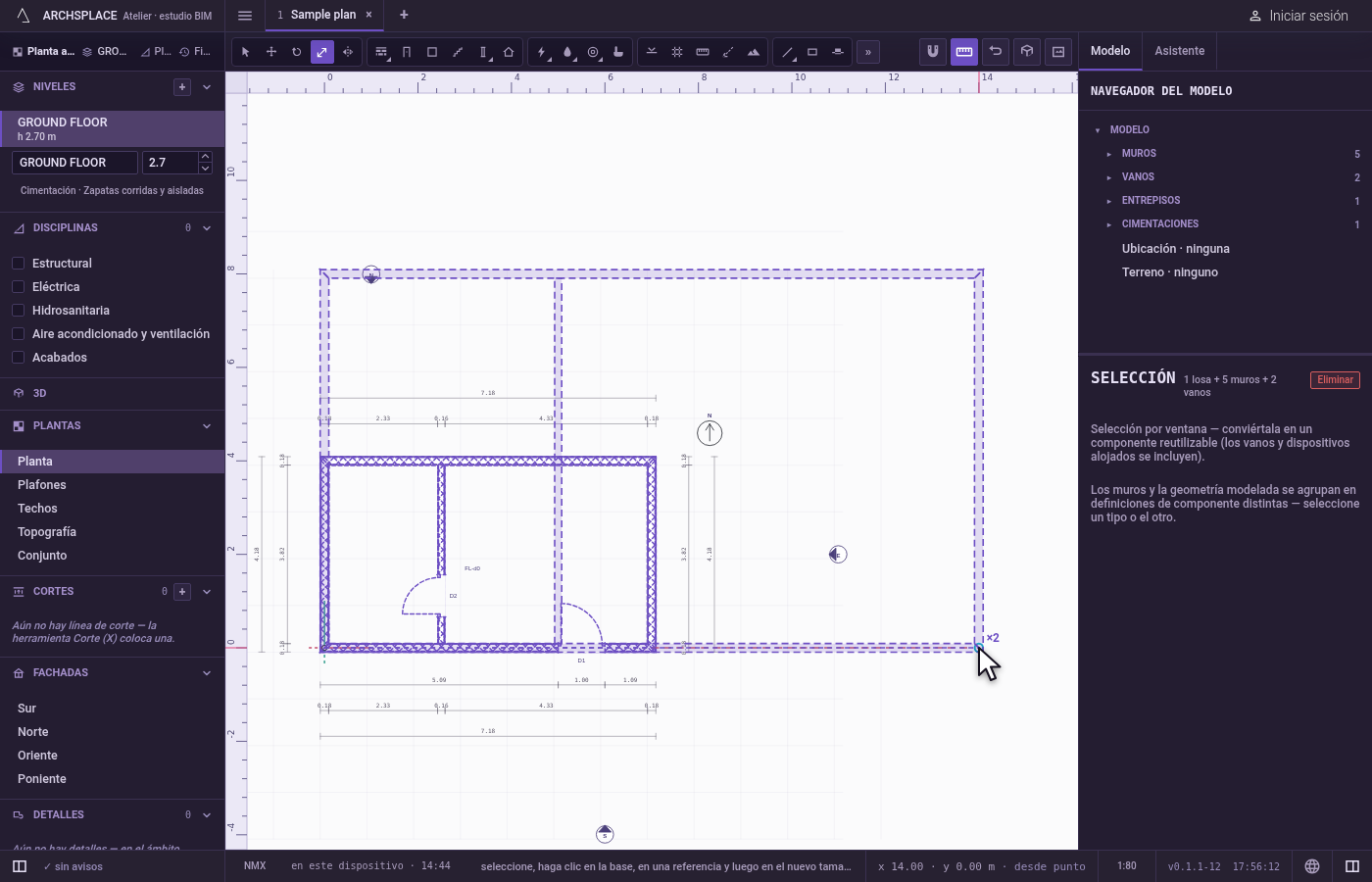

Indique la nueva longitud, o escriba un factor. Mueva el cursor: una imagen fantasma de la selección crece y se reduce con la distancia al punto base. Haga clic donde debe quedar ahora el punto de referencia. O escriba un factor y presione Enter. Mantenga presionada
Ctrl(⌘en una Mac) al hacer clic o al presionar Enter para escalar una copia.
Qué rechaza
- Un elemento alojado por sí solo. Una ventana, una puerta o un dispositivo de muro van con su muro. Si se escala solo, se queda como estaba y un mensaje le indica que escale el muro.
- El tamaño de un componente. Una instancia de componente nunca cambia su tamaño en la planta: un mensaje le indica que entre al componente para escalar su geometría.
- Un factor de uno, o de cero. Un clic que no produce ningún cambio, o un factor escrito que es cero o negativo, no escribe nada.
- Un escalado que rompería una unión. Si un muro, una tubería o una trabe quedaría de menos de un centímetro, nada cambia y el estudio explica por qué.
Qué escribe en el contrato
Un solo paso, que un solo deshacer revierte. Cada elemento escalado recibe sus nuevos puntos: los dos extremos de un muro, la posición de una columna, el punto de un espacio, la línea de huella de una escalera, las esquinas de un techo. Los tamaños no se escriben: no cambia ningún espesor, ninguna sección ni el tamaño de ningún mueble sanitario. Una copia agrega registros nuevos al final de sus listas.
Conceptos
Preguntas frecuentes
¿Escala hace más gruesos mis muros?
No. Escala acerca o aleja del punto base los puntos de lo que usted tiene en la mano. Un muro conserva el espesor de su tipo, una columna su sección y un mueble sanitario su tamaño; solo cambian el lugar donde quedan y el largo de los muros.
¿Cómo llevo un plano calcado a una longitud conocida?
Seleccione lo que dibujó, presione S y luego L, haga clic en un extremo de una longitud que conoce, haga clic en el otro extremo como referencia y luego haga clic donde debe quedar ese extremo a la longitud real. Todo lo seleccionado crece o se reduce en esa proporción.
