Cono
La herramienta Cono hace un cono sólido en la vista 3D a partir de tres datos: el centro de su base, su radio y luego la altura de su vértice, cada uno marcado o escrito. El cono se coloca como un componente nuevo, con su base plana y su costado liso.
Qué es
La herramienta Cono hace un cono sólido de pie. Su base es un círculo horizontal en el punto donde hace clic, y su vértice queda sobre la vertical que pasa por ese punto, arriba o abajo. El costado se construye con 32 pasos alrededor y se marca como liso, así que se lee como una sola superficie redonda; la base es una cara plana.
El cono llega como un componente nuevo, llamado Cono con un número, que contiene ese único sólido. Un clic lo toma completo; un doble clic lo abre.
Cuándo usarlo
- Para modelar una aguja, un embudo, una pantalla de lámpara o un remate puntiagudo de techo.
- Para hacer un cortador puntiagudo para Booleana.
Los pasos

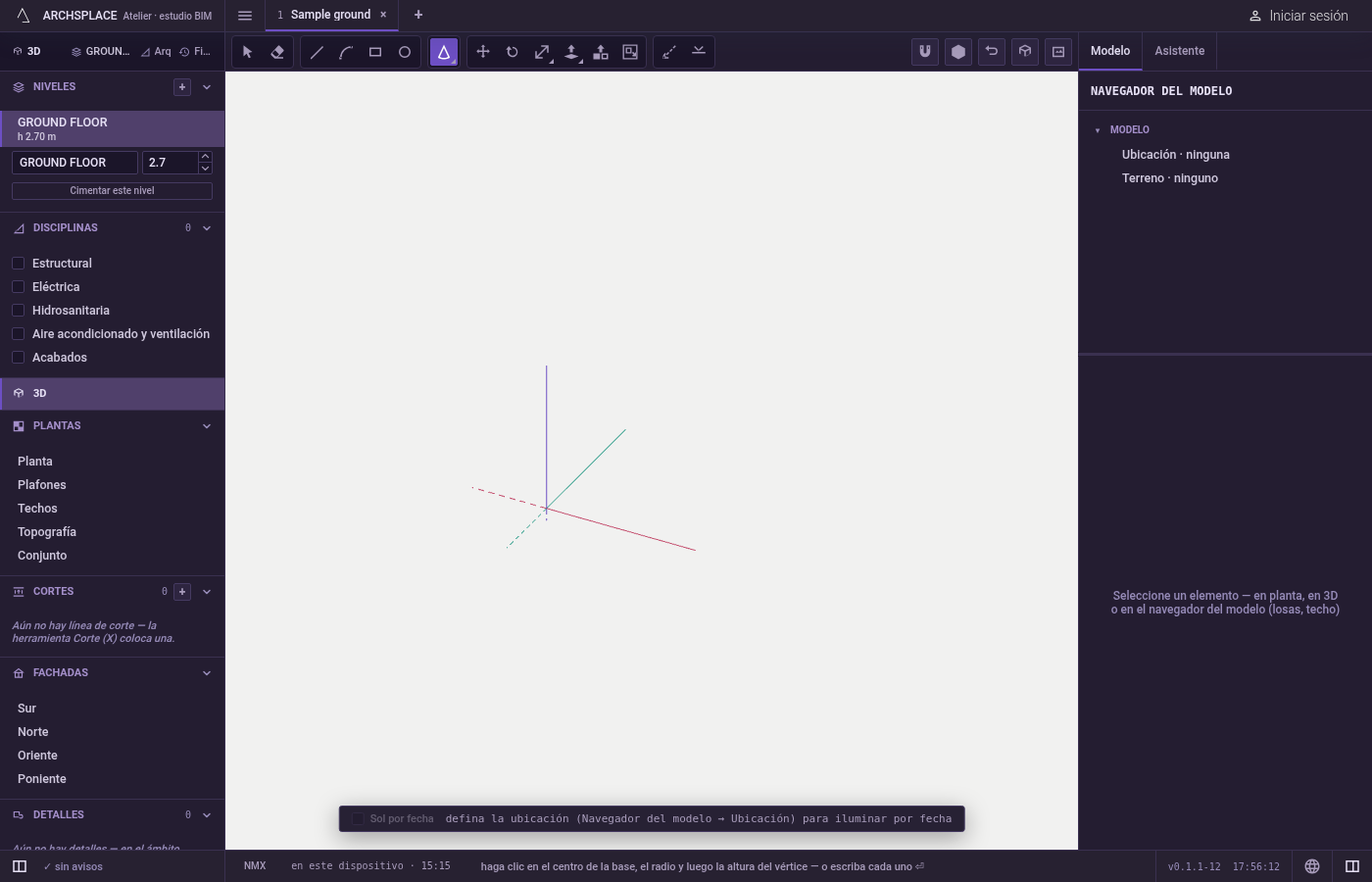

Tome la herramienta. Escriba
Cy luegoNen un momento corto, o haga clic en Cono entre las formas.Csola abre Círculo; laNcambia a Cono.

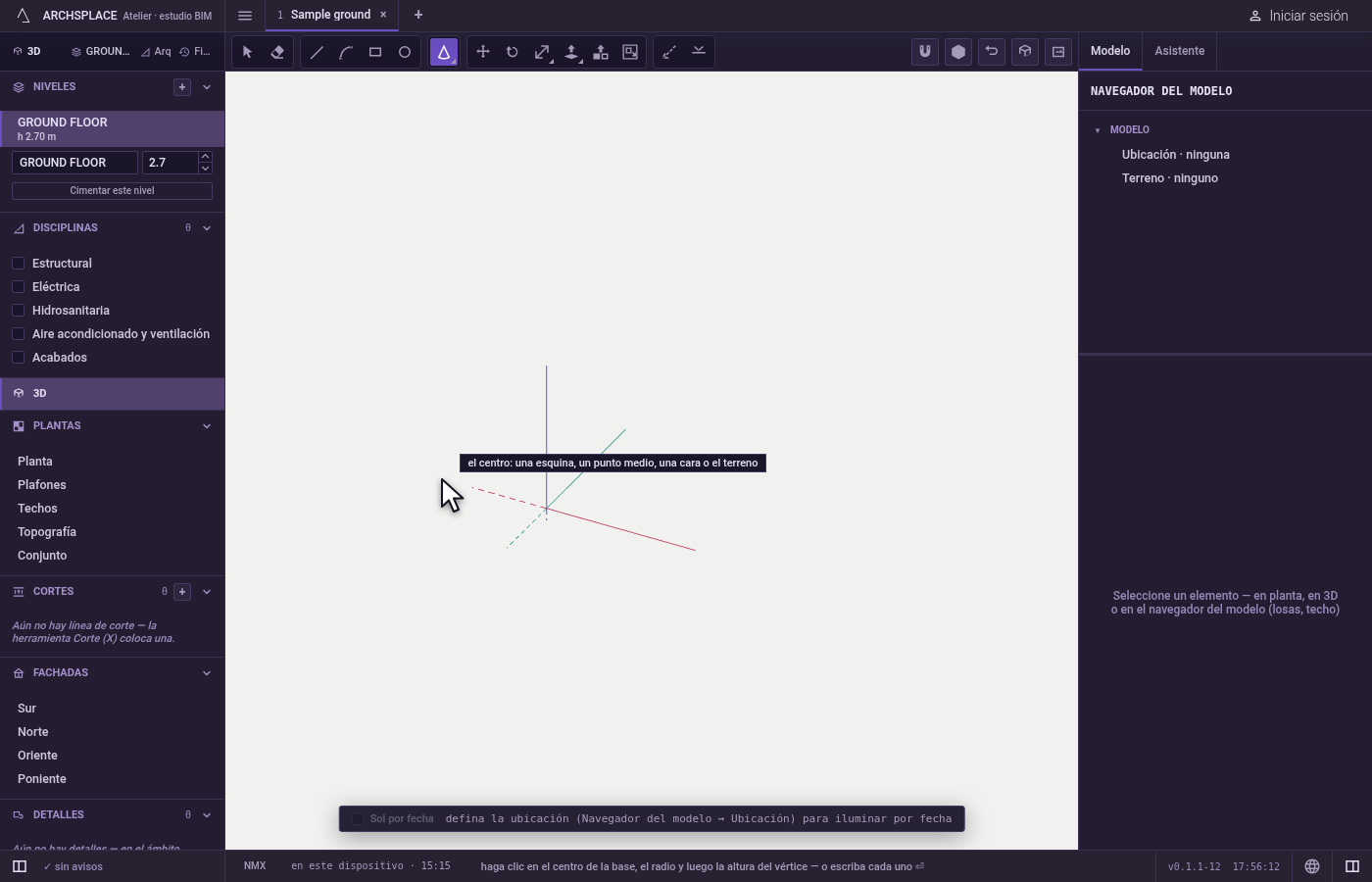

Haga clic en el centro de la base. El marcador muestra lo que toma el clic: un vértice, un punto medio, una cara o el suelo.

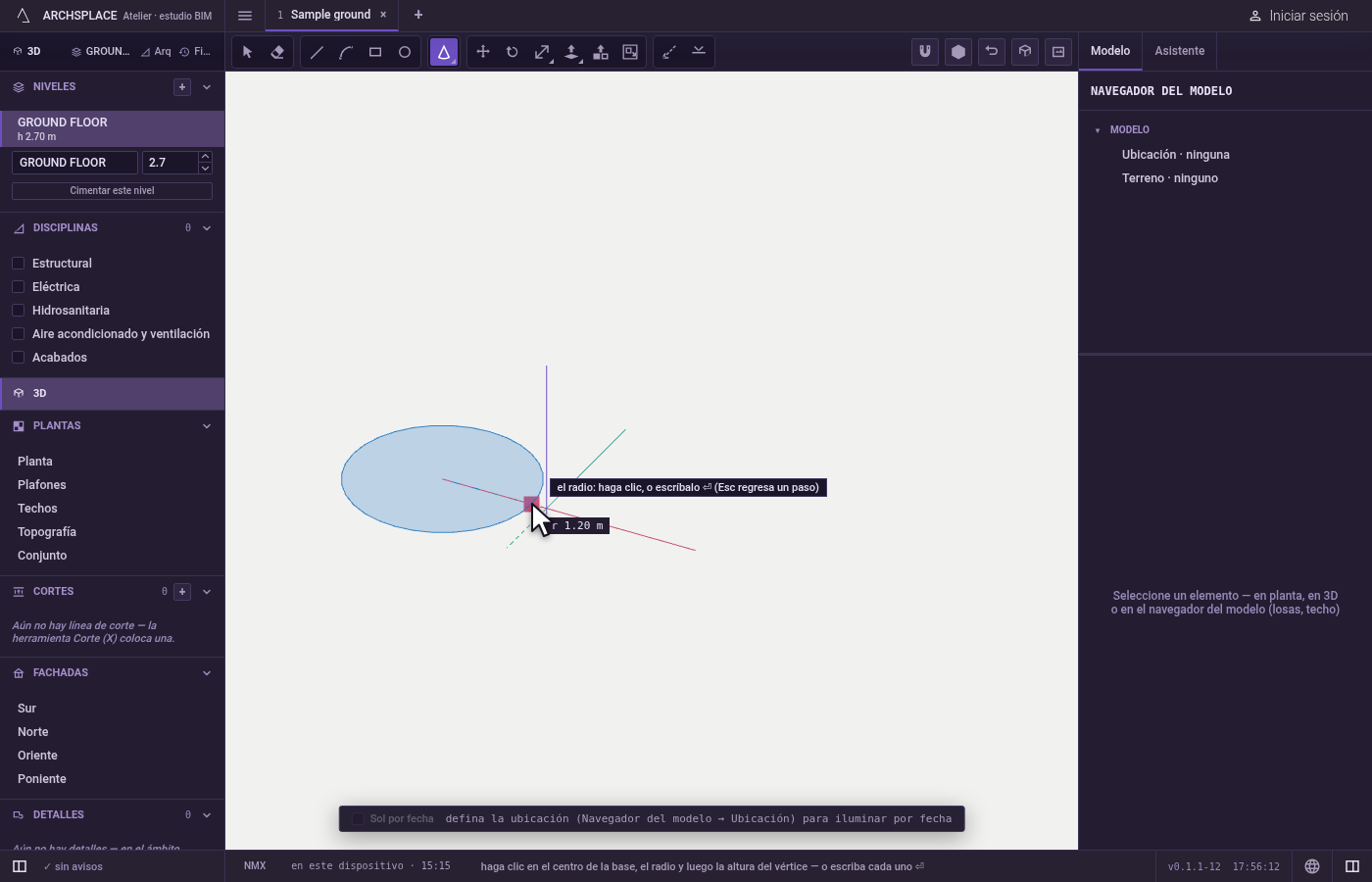

Defina el radio. Se lee sobre el plano horizontal que pasa por el centro; la lectura lo da. Haga clic, o escríbalo y presione
Enter.

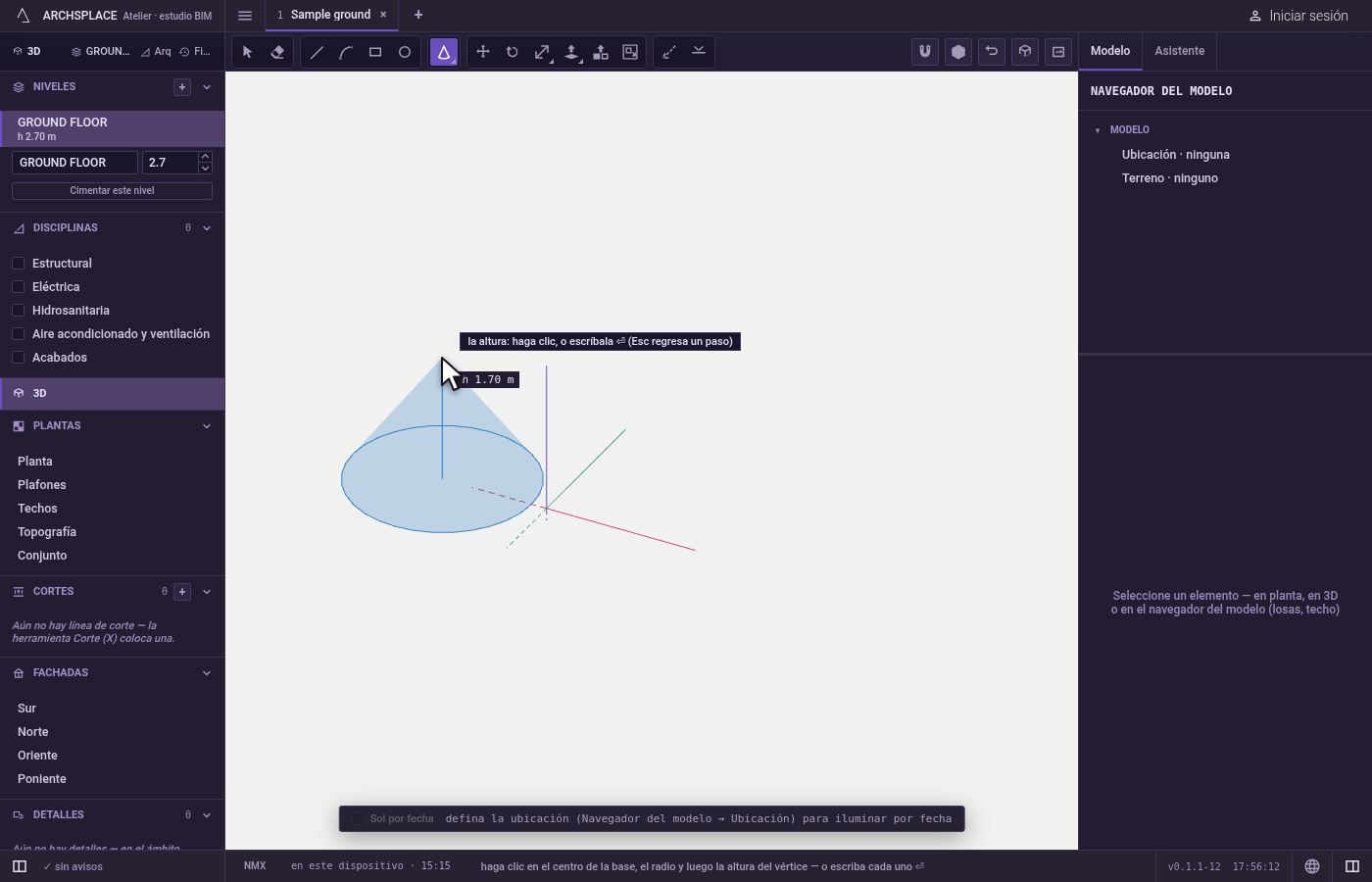

Defina la altura del vértice. El vértice sigue al puntero hacia arriba o hacia abajo sobre la vertical que pasa por el centro. Haga clic, o escriba la altura y presione
Enter. El cono queda de inmediato.

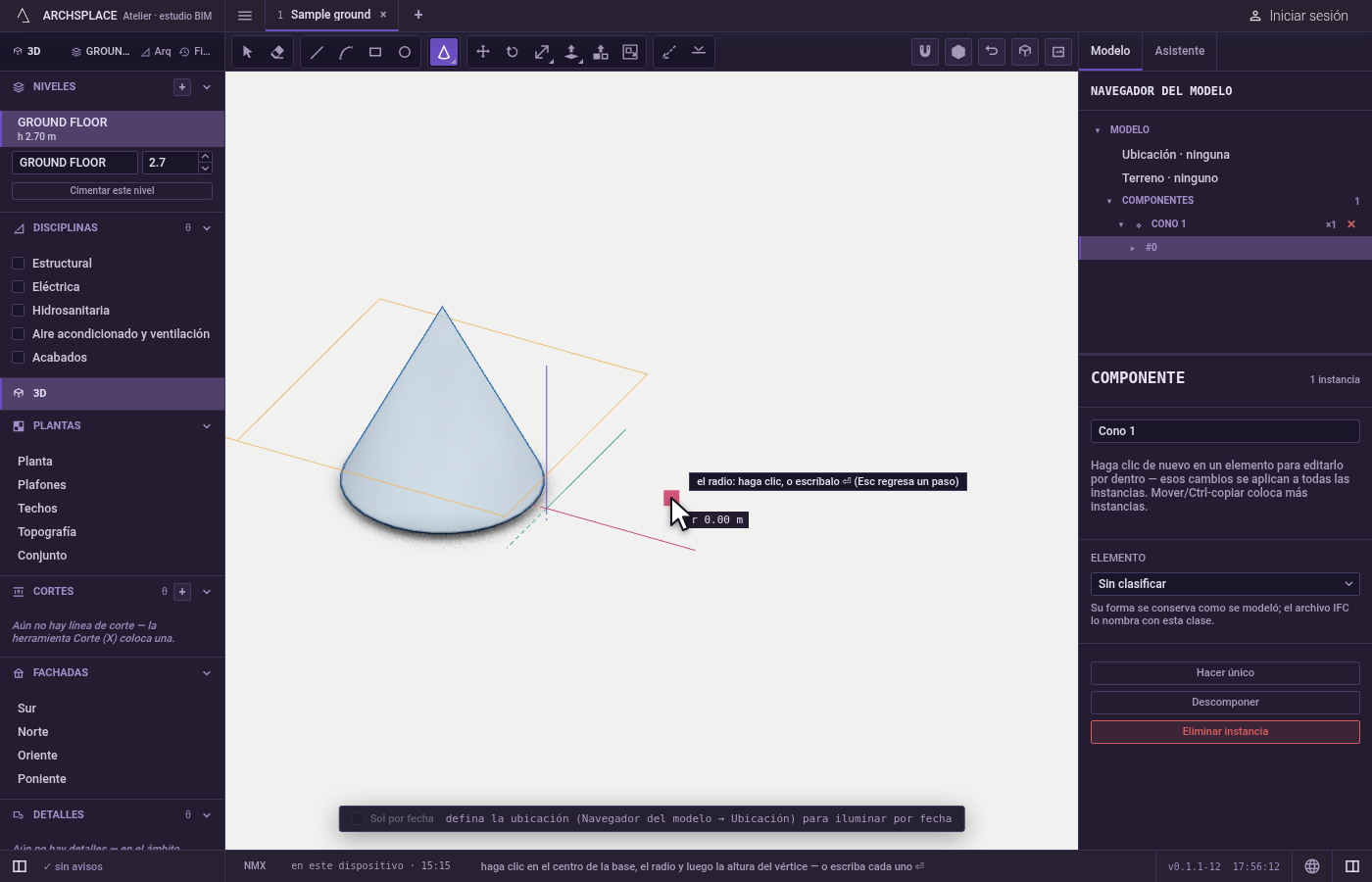

Retroceda si hace falta.
Escregresa un paso: de la altura al radio, del radio al centro. La barra espaciadora regresa a Seleccionar.
Qué rechaza
- Un radio o una altura nulos. Un cero se ignora y la herramienta espera un valor real.
- Un centro sobre nada. Un clic que no encuentra ningún punto indica dónde se puede tomar el centro.
Qué escribe en el contrato
Un solo paso que se puede deshacer agrega una definición de componente nueva que contiene el sólido del cono, y una colocación de ella en el centro de la base, en el nivel actual. Dentro de un componente abierto, el componente nuevo se coloca dentro de ese. La colocación nueva queda seleccionada.
Relacionado
Preguntas frecuentes
¿Cuál es el atajo de la herramienta Cono?
Escriba C y luego N en un momento corto. C sola abre la herramienta Círculo; la N que sigue cambia a Cono.
¿El cono puede apuntar hacia abajo?
Sí. Defina la altura del vértice por debajo de la base y el cono cuelga por debajo de ella, con la punta hacia abajo.
¿Puedo usar un cono para recortar otro sólido?
Sí. Colóquelo donde se encime con el sólido, tome la herramienta Booleana y haga clic en el cono: recorta lo que toca.
