Perforación en losa
Una perforación en losa es un hueco recortado a mano en la losa de piso de un nivel, cuadrado o circular, para un ducto, un tiro o un cubo que una escalera no abre por sí sola. Se inicia desde el panel de la losa y se dibuja en la planta con dos clics.
Qué es
Una perforación en losa es un hueco que usted recorta en la losa de piso de un nivel. Es cuadrada, a partir de dos esquinas opuestas, o circular, a partir de su centro y su radio. El hueco que una escalera necesita en la losa de arriba se recorta solo; una perforación en losa es para lo demás: un ducto, un tiro, una doble altura.
Una perforación es un hueco, no un paso. Lo único que la atraviesa es una columna de instalaciones o una bajada de aguas negras que usted coloque dentro. Ningún circuito, tubería o ducto que traza el estudio pasa nunca por una perforación, y una luminaria o una rejilla colgada bajo una de ellas se señala, porque ahí no hay plafón que la sostenga.
Cuándo usarlo
- Para abrir la losa para un ducto de instalaciones.
- Para hacer un espacio a doble altura sobre una estancia.
- Para dejar una perforación circular para un tiro o una chimenea.
Los pasos

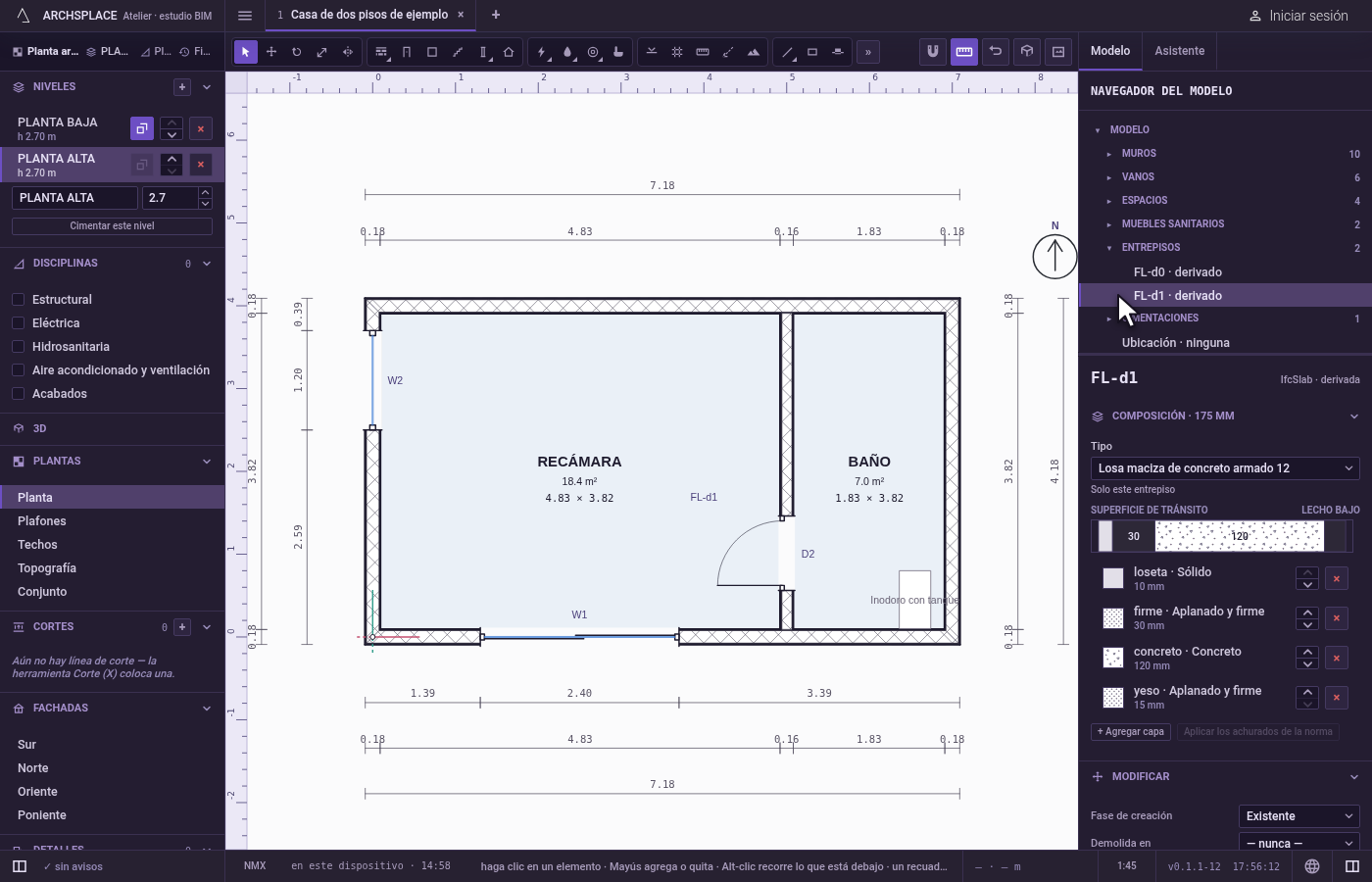

Seleccione la losa. Seleccione la losa de piso del nivel, en la planta, en 3D o en el navegador del modelo. Su panel se abre a la derecha.

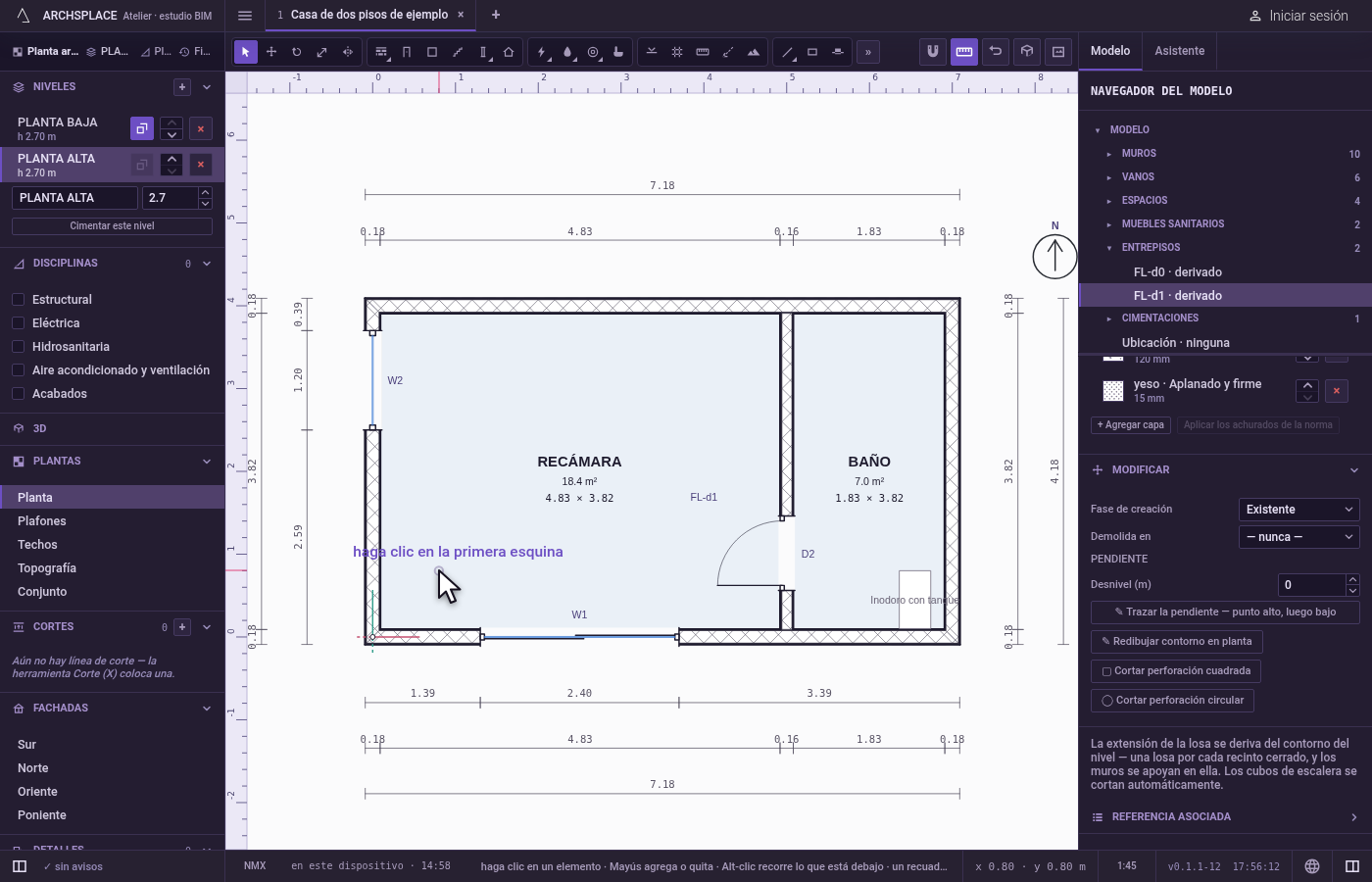

Elija la forma. En el panel de la losa, haga clic en Cortar perforación cuadrada o en Cortar perforación circular. La planta de ese nivel se abre con Seleccionar en la mano.

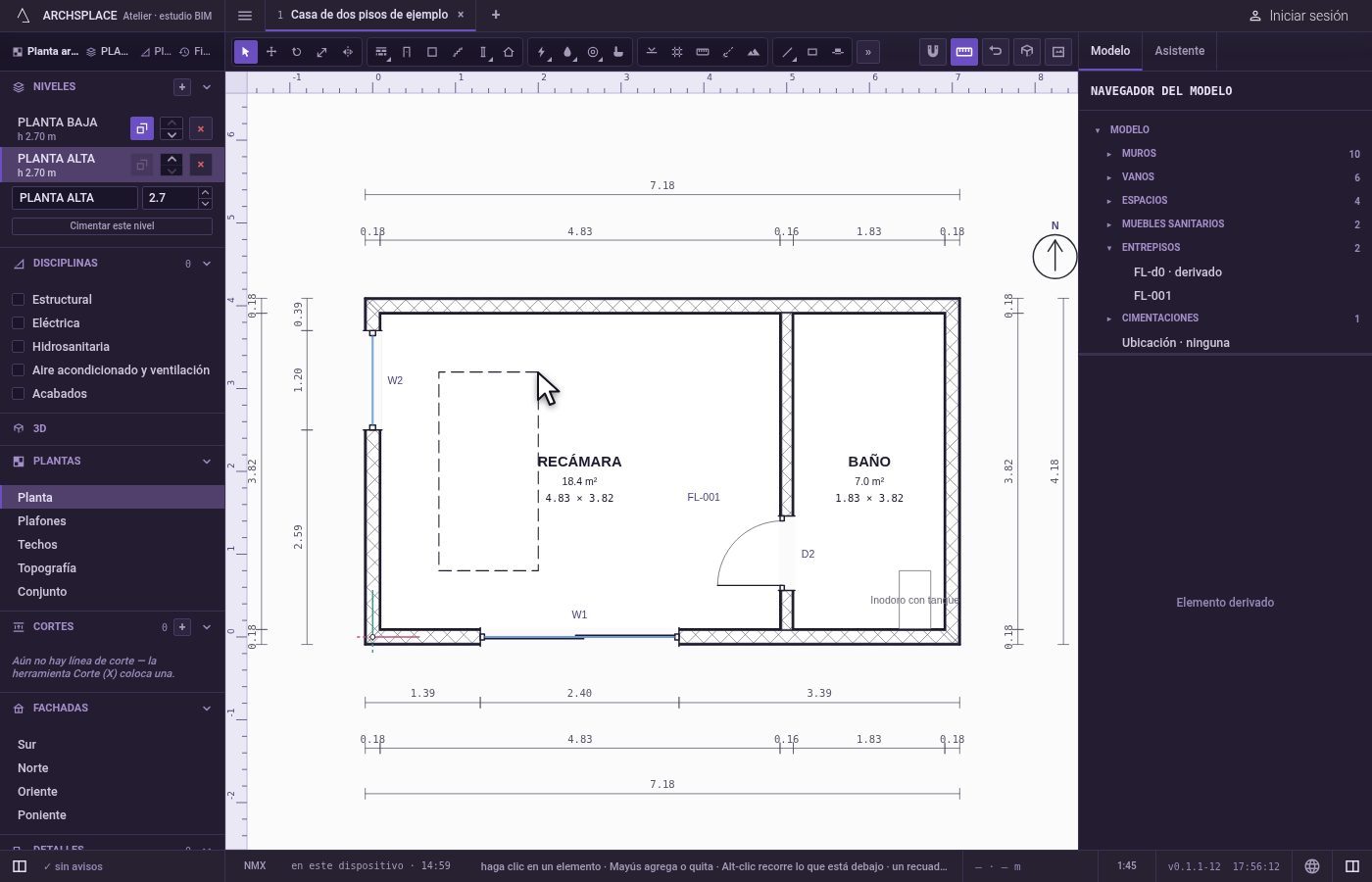

Cuadrada: haga clic en dos esquinas opuestas. La etiqueta junto al cursor pide la primera esquina. Después, un rectángulo sigue al cursor, con su ancho y su alto escritos al lado; haga clic en la esquina opuesta para recortarla.

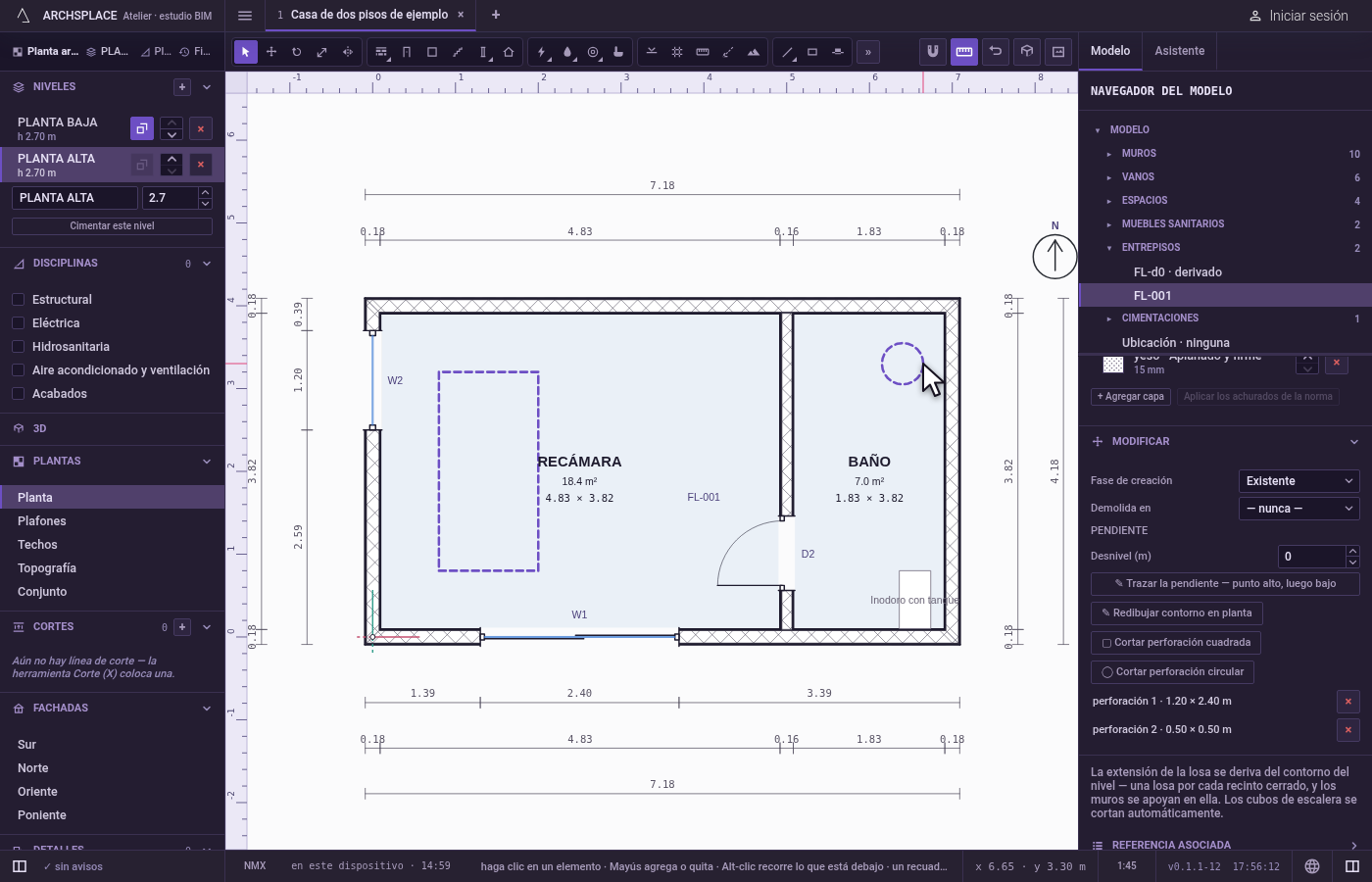

O, circular: haga clic en el centro y luego en el borde. La etiqueta junto al cursor pide el centro. Después, un círculo sigue al cursor, con su radio escrito al lado; haga clic para recortarla.
Revísela en el panel. Cada perforación aparece en el panel de la losa con su tamaño, y Quitar perforación quita una.
Qué rechaza
- Una perforación de menos de 5 cm. Una perforación de menos de 5 cm en cualquier sentido, o de un radio menor que 5 cm, se rechaza con un mensaje que le pide arrastrar al menos 5 cm.
- Esc a medio camino. Esc descarta la perforación en curso; no se recorta nada.
Qué escribe en el contrato
Un solo paso, que un solo deshacer revierte: la losa del nivel recibe una perforación más, una lista de puntos de esquina al milímetro. Una perforación circular se escribe como un polígono de 24 lados. Si la losa del nivel todavía no tenía un registro propio, recibe uno, con el tipo de losa que tenía.
Conceptos
Relacionado
Preguntas frecuentes
¿Tengo que recortar una perforación para mi escalera?
No. El hueco que una escalera necesita en la losa de arriba se recorta solo. Una perforación en losa es para lo que una escalera no abre, como un ducto o una doble altura.
¿Pueden pasar tuberías o ductos por una perforación?
Solo pasa por ella una columna de instalaciones o una bajada de aguas negras que usted coloque dentro. El estudio nunca traza un recorrido generado a través de una perforación, y una luminaria o una rejilla colgada bajo una de ellas se señala.
