Cota en cortes y fachadas

Cota, en un corte o una fachada, mide la distancia entre dos puntos de la vista: usted hace clic en los dos puntos y luego donde queda la línea de cota. El valor siempre se mide del dibujo, nunca se escribe, y la cota pertenece solo a esa vista.

Qué es

Cota mide entre dos puntos de un corte o de una fachada, como lo hace Cota en la planta: tres clics, el primer punto, el segundo punto y el lugar de la línea de cota. La línea corre paralela a los dos puntos, así que una cota entre dos puntos uno encima del otro mide una altura, y una entre dos puntos a distintas alturas y en distintos lugares mide la distancia real entre ellos.

Mientras designa los dos puntos, cada línea que muestra el dibujo atrae el puntero: cada esquina, el punto medio de cada línea y la línea misma, con el mismo alcance que en la planta, junto con las guías que jaló desde las reglas. Los achurados, las cotas, las anotaciones y el marco del recorte nunca lo atraen. Un clic en un muro o una ventana es un punto para la herramienta, nunca una selección.

La cota pertenece solo a esa vista. Se dibuja con las cadenas propias de la vista, pasa a un plano con la vista (una ventana gráfica colocada antes la toma cuando usted sincroniza la ventana gráfica), y se oculta con ellas cuando se desactivan las cotas.

Cuándo usarlo

Para dar una altura que no dan las cadenas automáticas, como un barandal de balcón o la parte superior de una chimenea.
Para medir entre dos puntos de una fachada que ninguna cadena une, como dos ventanas en distintos pisos.
Para agregar la cifra que el constructor va a pedir en un corte.

Los pasos

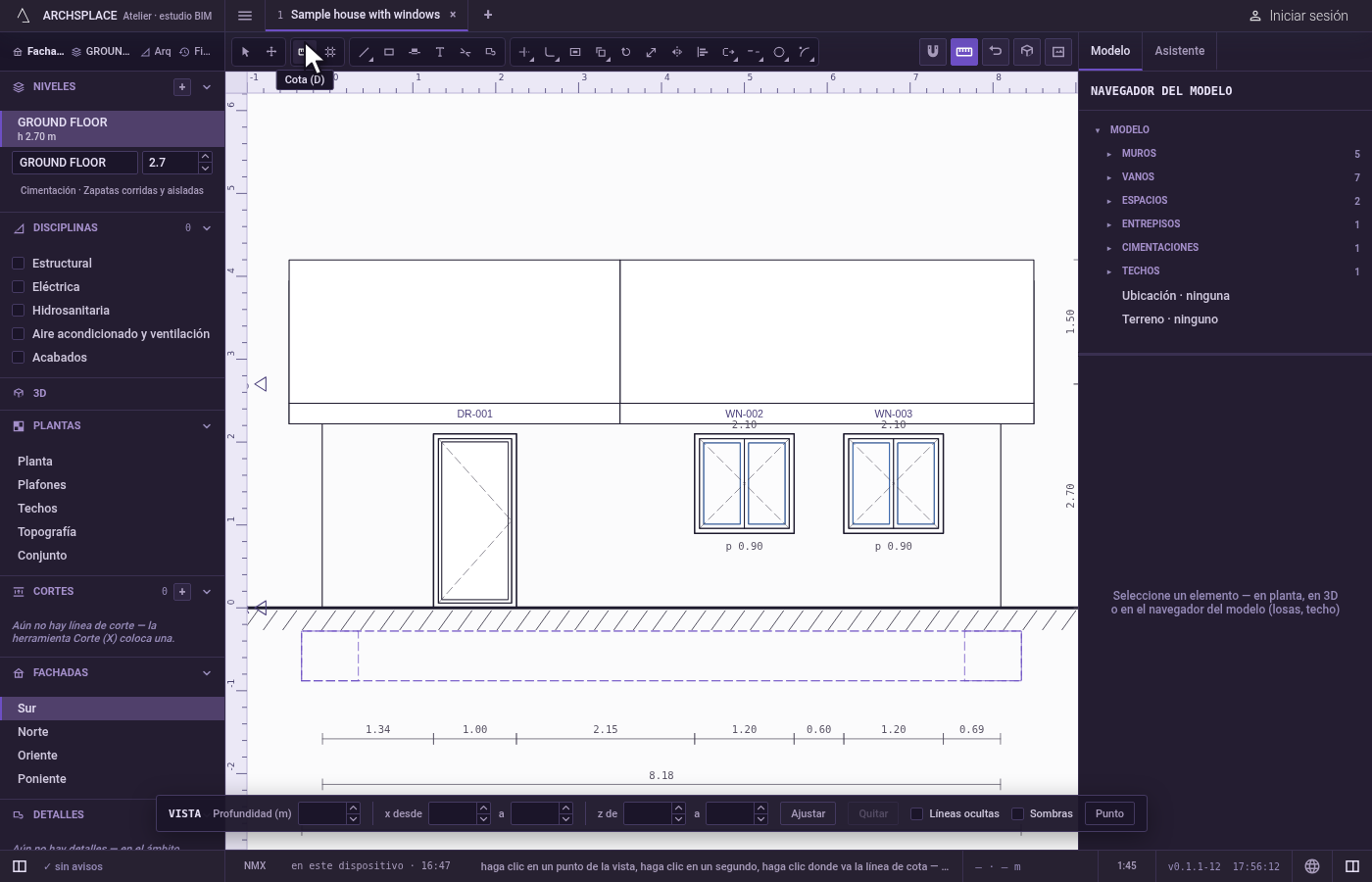

Abra un corte o una fachada y presione D. O haga clic en Cota en la barra de herramientas. La barra de estado le indica que haga clic en un punto de la vista, en un segundo, y luego donde va la línea, y que cada línea dibujada atrae el puntero.

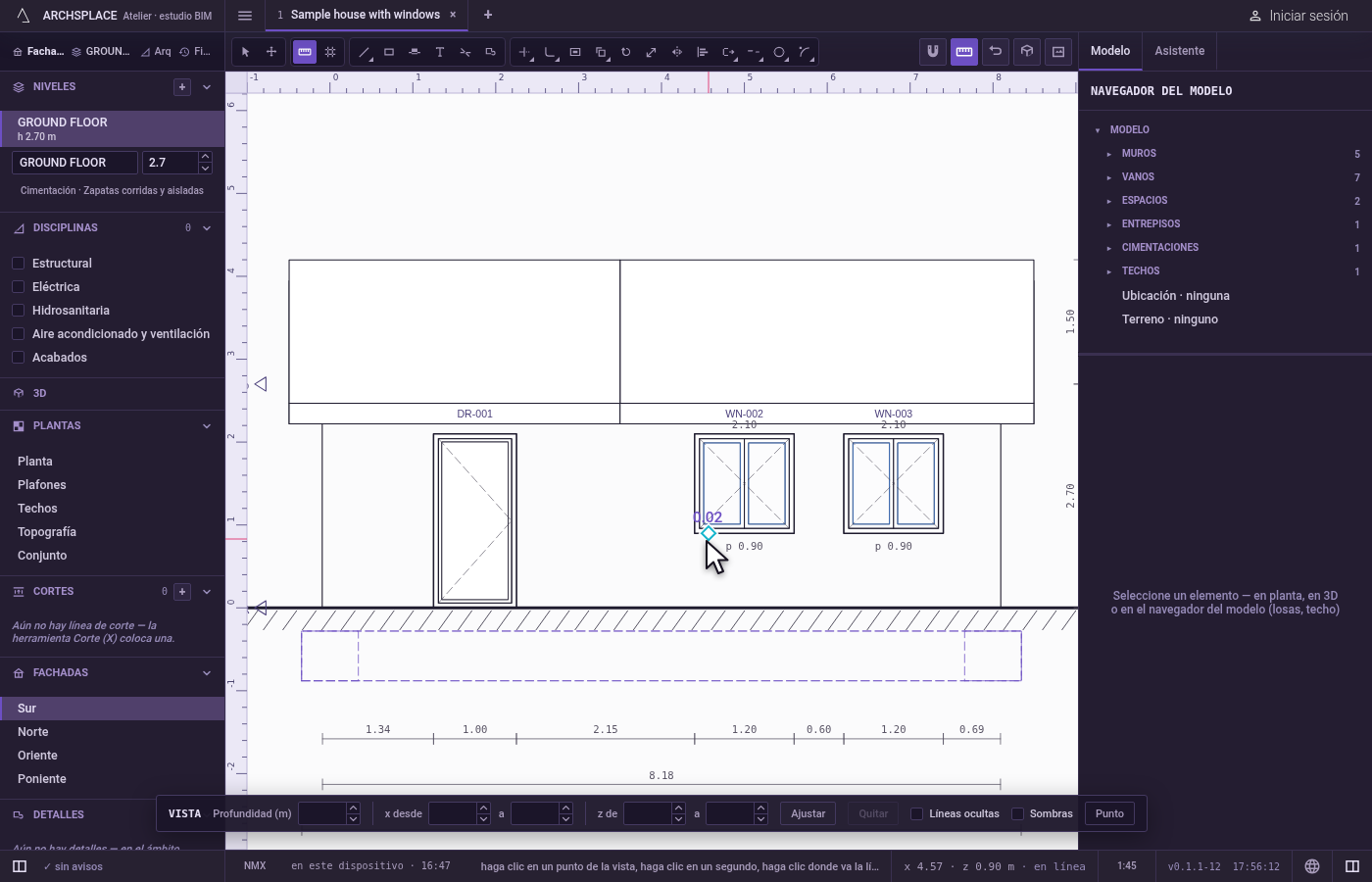

Haga clic en el primer punto. Lleve el puntero al repisón de una ventana: un marcador aparece cuando fija una esquina, un punto medio o una línea. Haga clic.
Haga clic en el segundo punto. Una línea va del primer punto al puntero con su longitud al lado. Haga clic en la parte superior del dintel de la ventana.

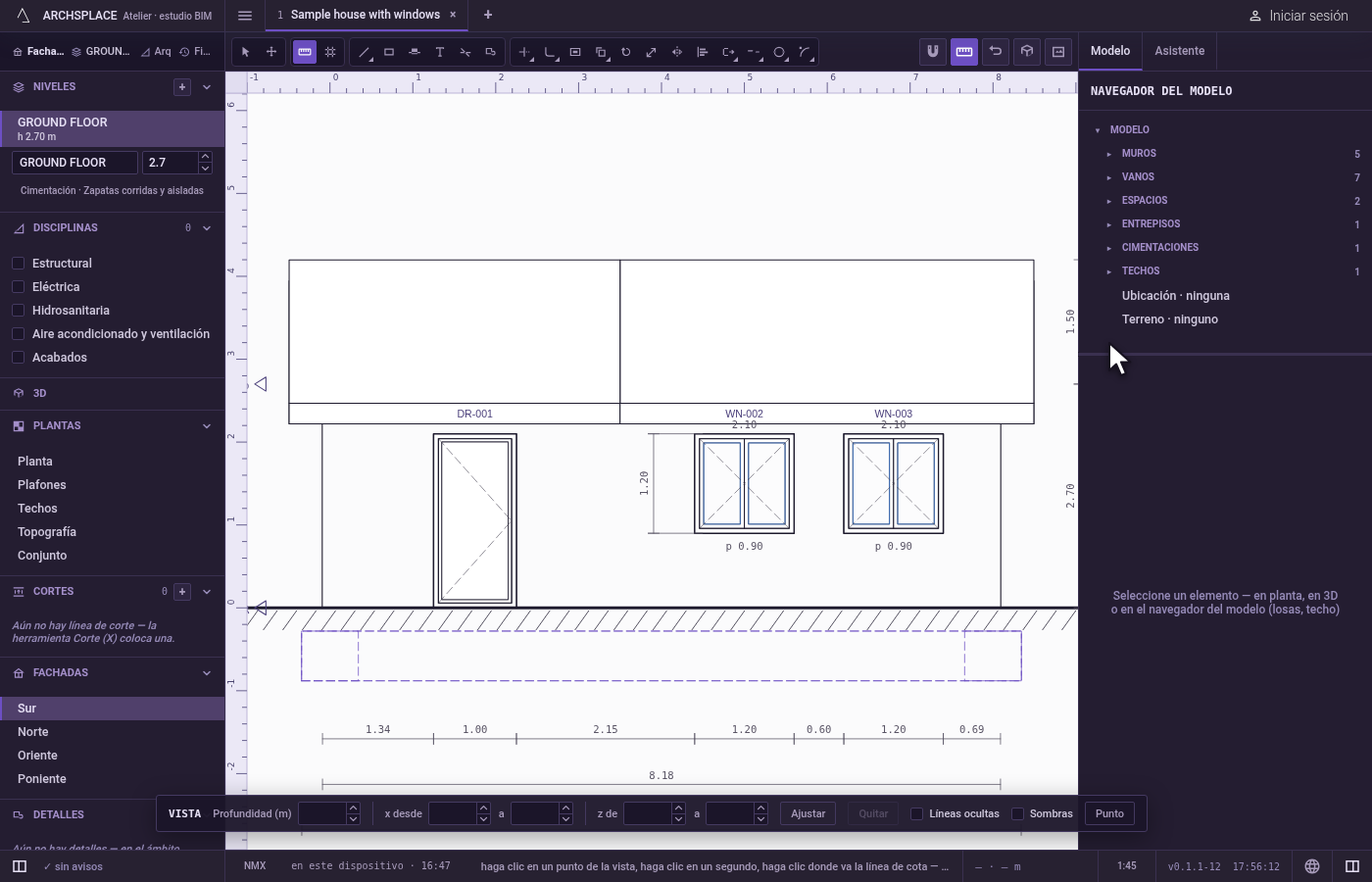

Haga clic donde va la línea. Ahora la cota sigue al puntero, a escuadra con los dos puntos, con su valor real ya escrito. Haga clic a un lado de la ventana: la cota se coloca ahí, y la herramienta sigue en la mano para la siguiente.

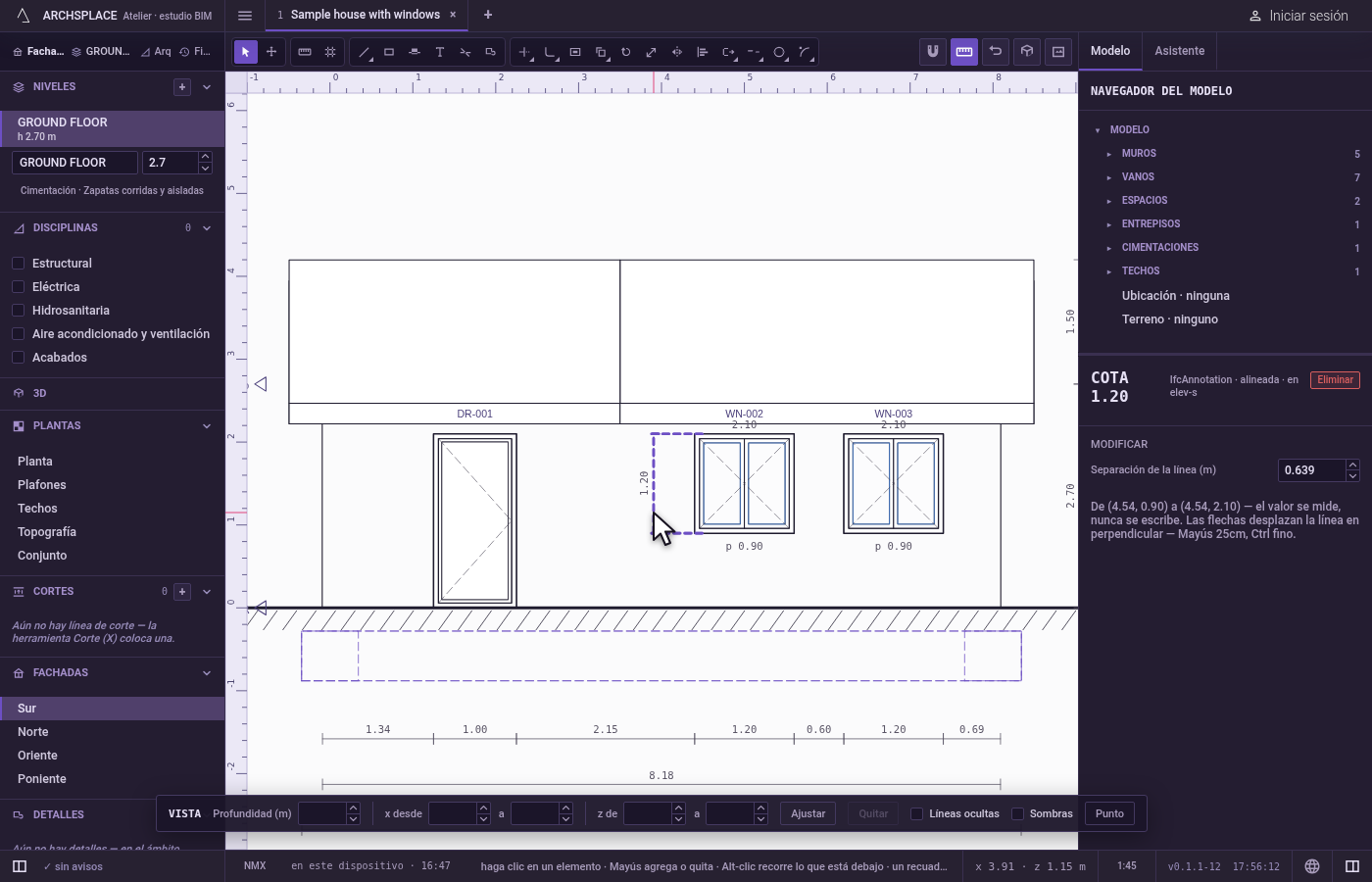

Edítela con Seleccionar. Presione V y haga clic en la cota. Su panel ofrece Separación de la línea, la distancia de los dos puntos a la línea, y las flechas del teclado deslizan la línea a escuadra con ella misma. Supr la quita.

Qué rechaza

El mismo punto dos veces. Un segundo punto a menos de un milímetro del primero no se toma: la herramienta espera otro.
Un valor escrito. El valor se mide a partir de los dos puntos y nunca se puede escribir.
Moverla o copiarla. Mover deja una cota donde está y le indica que deslice su línea con las flechas del teclado o con su panel, o que la elimine y coloque otra. Copiar indica que una cota se coloca una sola vez, y que dibuje otra con la herramienta.
Los elementos auxiliares del dibujo. Los achurados, las cotas, las anotaciones y el marco del recorte nunca atraen el puntero.
Una cota en una llamada. La vista propia de una llamada no tiene herramienta Cota: acote el corte o la fachada de donde viene.
Esc a medio camino. Esc descarta los puntos ya marcados y no escribe nada.

Qué escribe en el contrato

Cada cota se agrega a los measures del registro propio de su vista: en un corte, el registro del corte en stations; en una fachada, su lado en elevations.

a y b son los dos puntos como [u, z]: u a lo largo de la vista en las coordenadas de la planta, en metros, y z la altura desde el cero del modelo. offset es la distancia de la línea a los dos puntos, positiva a la izquierda del sentido que va de a a b, redondeada al milímetro. El valor nunca se escribe: se mide a partir de a y b cada vez que se dibuja la vista.

Relacionado

Preguntas frecuentes

¿Cómo agrego una cota a una fachada?

Abra la fachada, presione D, haga clic en el primer punto, luego en el segundo, y luego donde debe quedar la línea de cota. El puntero se ajusta a las esquinas, los puntos medios y los bordes de cada línea que muestra el dibujo.

¿Puedo escribir el valor de una cota?

No. Una cota siempre muestra la distancia medida entre sus dos puntos. Para cambiar el valor, cambie el modelo o coloque la cota en otros puntos.

¿Mi cota aparece en el plano?

Sí. Una cota colocada en un corte o una fachada pasa al plano con la vista, y sigue el interruptor de cotas de la ventana gráfica igual que las cadenas que el estudio dibuja solo. Una ventana gráfica colocada antes de la cota la toma cuando usted la sincroniza.
