BocetoOen el estudio

Desfase

Desfase dibuja un contorno cerrado nuevo paralelo a una forma en el editor de bocetos, por dentro o por fuera de ella, a una distancia que usted define con el puntero o escribe. Funciona sobre los contornos que dibujó y sobre la forma vigente atenuada, y conserva los arcos como arcos verdaderos.

Qué es

Desfase copia un contorno cerrado a una distancia constante de él: cada lado se mueve paralelo a sí mismo, y las esquinas se vuelven a juntar donde se cruzan los lados movidos. Los arcos conservan su centro y agrandan o reducen su radio, así que un contorno en arco se desfasa en un contorno en arco. Hacia dentro reduce el contorno; hacia fuera lo agranda. El original no cambia.

Puede desfasar un contorno que dibujó en el editor, o la forma vigente atenuada que está detrás. En ambos casos el contorno nuevo se agrega a su dibujo.

Cuándo usarlo

Para dibujar el borde interior de un marco o una franja a una distancia definida.
Para empezar una versión un poco más chica o más grande de la forma vigente, y luego modificarla.
Para colocar una franja de piezas alrededor de un área de patrón con un ancho parejo.

Los pasos

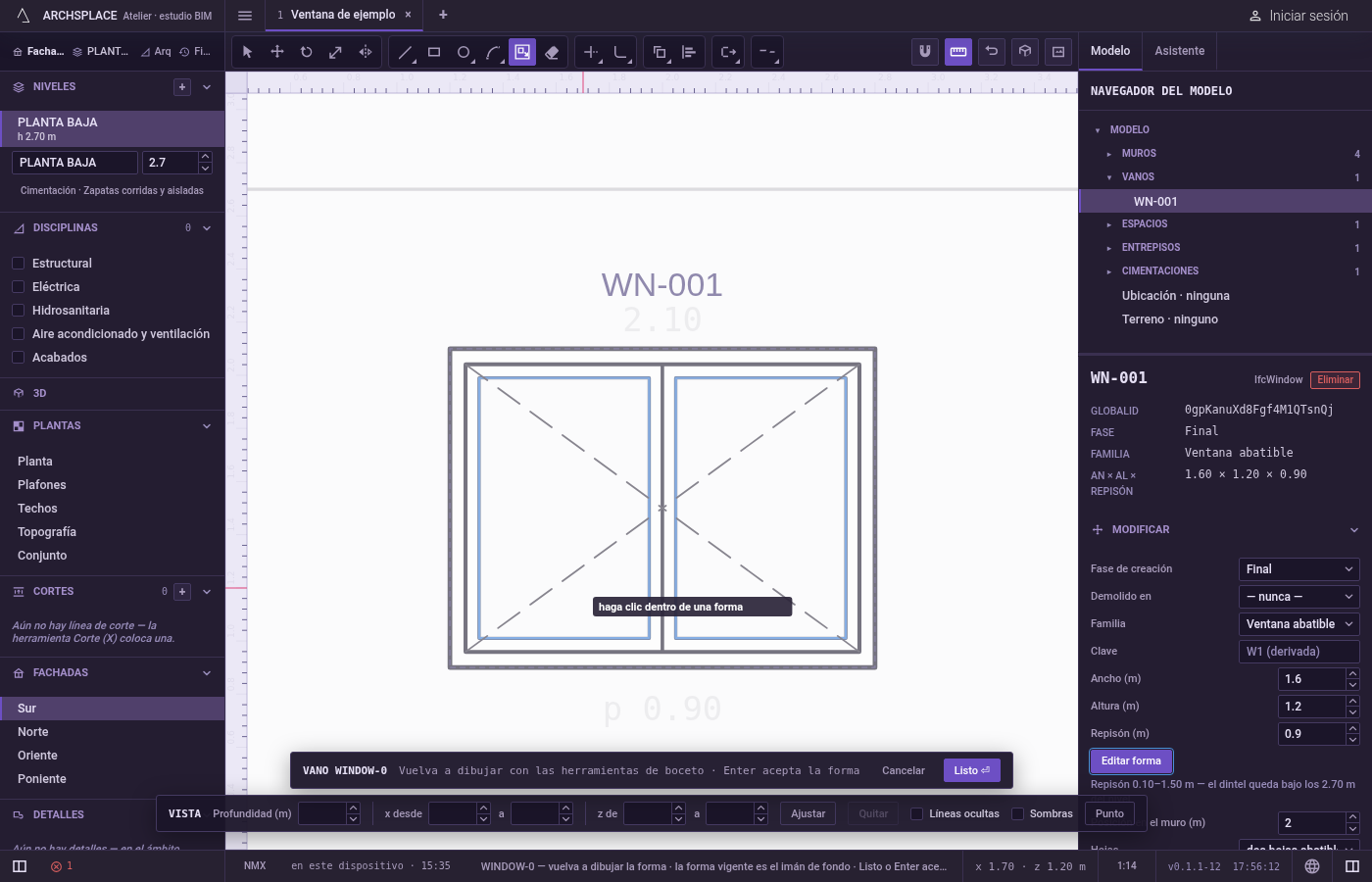

Active Desfase. En el editor de bocetos (vea Seleccionar para las maneras de entrar), presione O o haga clic en Desfase en la barra de herramientas del editor. La indicación junto al cursor dice haga clic dentro de una forma.
Haga clic dentro de un contorno. Primero se toman sus propios contornos. Donde sus líneas dividen una forma en partes, se toma la parte más chica alrededor del clic. Sin ninguno de sus contornos bajo el puntero, se toma la forma vigente atenuada.

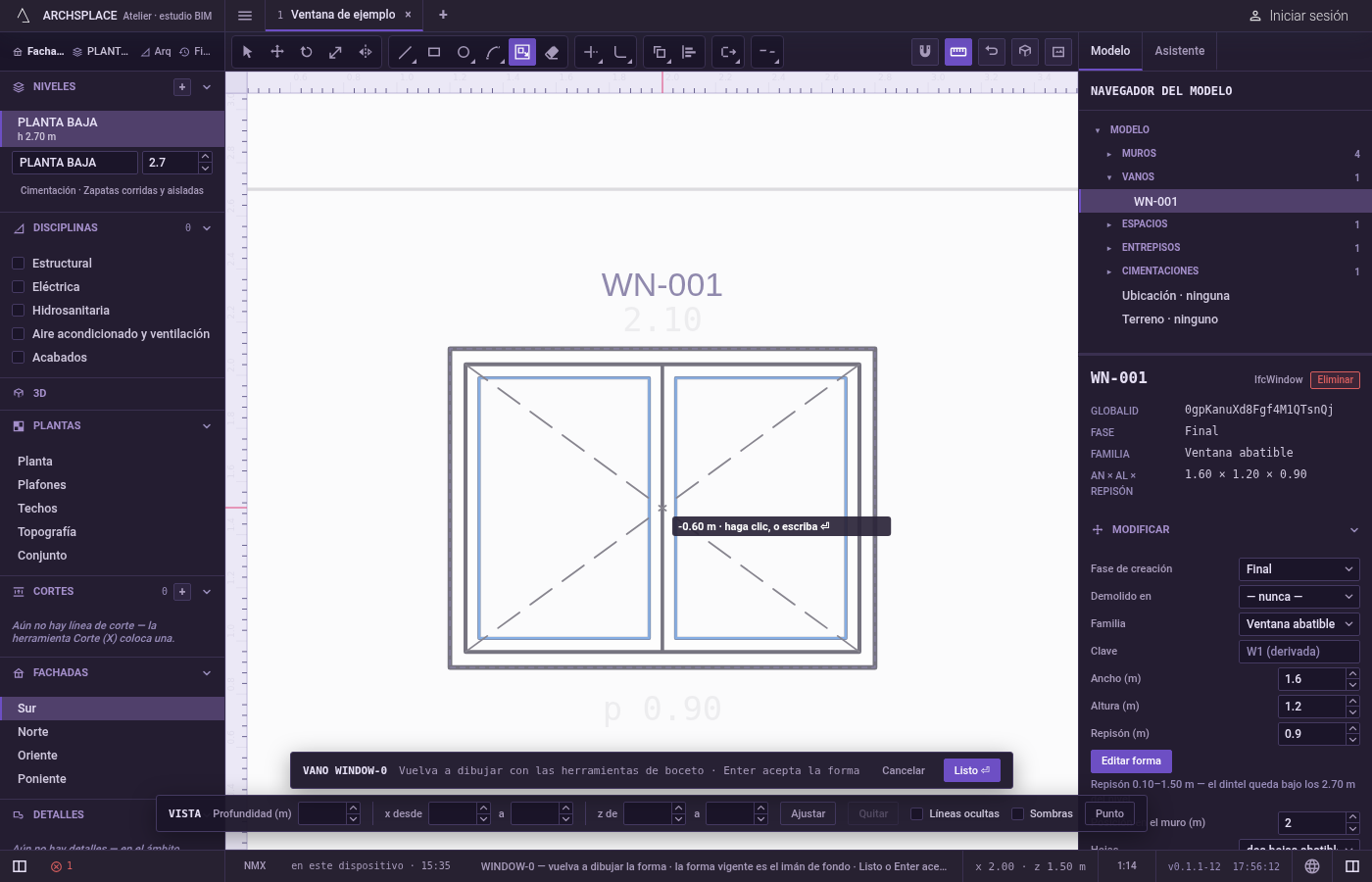

Muévase para definir la distancia. Una vista previa del contorno nuevo sigue al puntero, y la indicación muestra la distancia: negativa dentro del contorno, positiva fuera. La distancia se mide del puntero al lado más cercano.

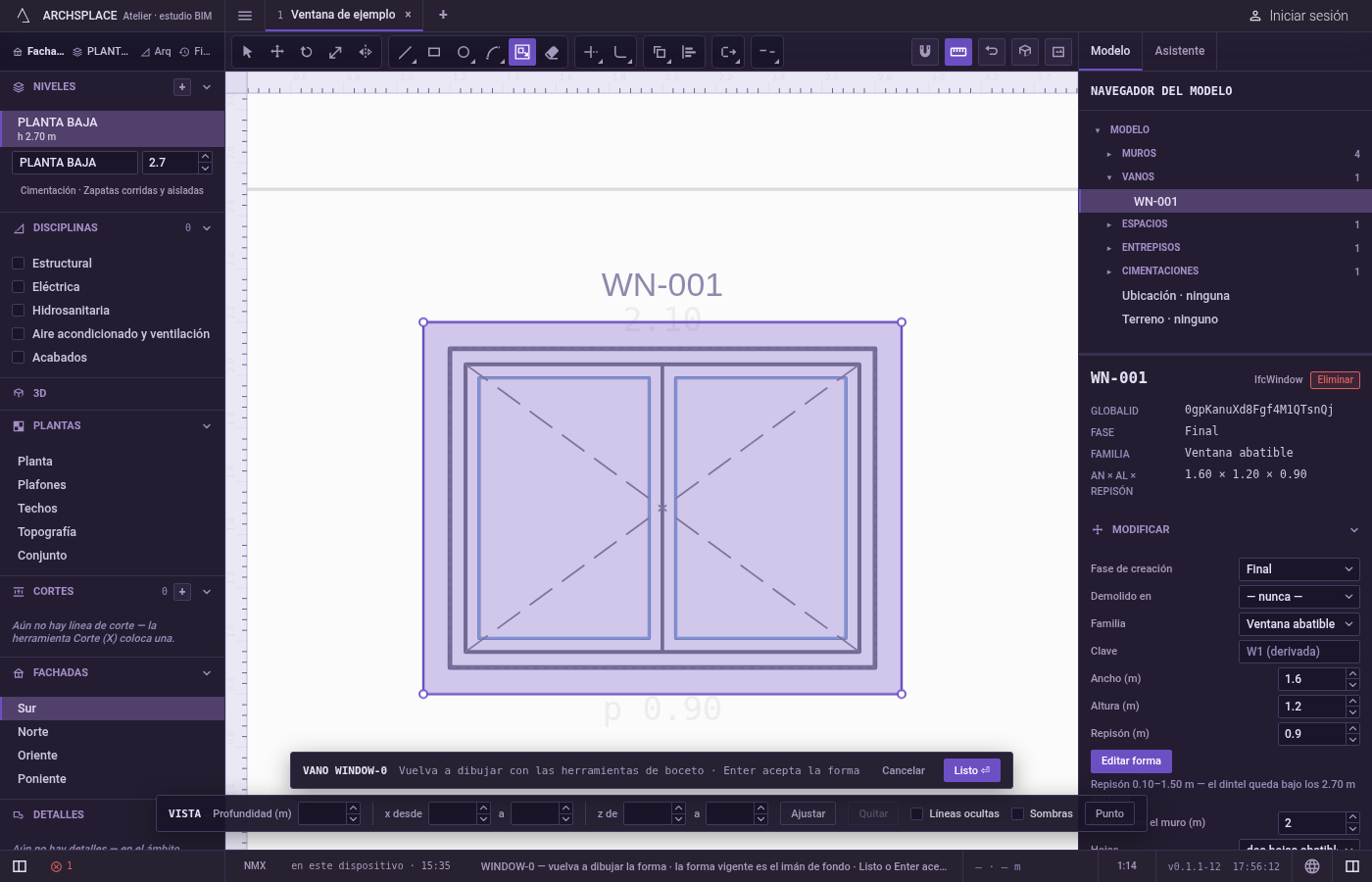

Haga clic, o escriba la distancia. Un clic agrega el contorno que muestra la vista previa, redondeado al milímetro. Para un valor exacto, escriba la distancia en las unidades del proyecto y presione Enter: un número positivo agranda el contorno y uno negativo lo reduce, esté donde esté el puntero. Cerca de una curva, escriba la distancia: la lectura del puntero mide hasta la línea recta entre los extremos de la curva.
Continúe. El contorno se suelta después de cada desfase y el siguiente clic toma uno nuevo. Esc suelta el contorno que tiene en la mano sin dibujar nada.

Qué rechaza

Un clic fuera de todos los contornos. Sin nada cerrado bajo el puntero, no se toma nada y la herramienta sigue esperando. Una línea abierta no tiene interior, así que no se puede desfasar.
Una distancia escrita antes de tiempo. Los dígitos solo cuentan una vez que tiene un contorno en la mano.
Una distancia de cero. Un 0 escrito, o un clic justo sobre el borde, no agregan nada. El contorno sigue en la mano.
Un contorno que colapsaría. Cuando un lado o un arco se reduciría a nada, la vista previa desaparece y el clic o la distancia escrita no agregan nada. No aparece ningún aviso; el contorno sigue en la mano para una distancia menor.
Los huecos. Solo se desfasa el borde exterior de la parte en la que hizo clic. Un hueco dentro de ella no recibe un desfase propio.
Cambiar el original. El contorno en el que hizo clic, y la forma vigente atenuada, se quedan exactamente como estaban.

Qué escribe en el contrato

Nada hasta que presiona Listo. El contorno nuevo se agrega al dibujo dentro del editor, y Ctrl+Z lo recorre hacia atrás. El contrato cambia cuando presiona Listo, o Enter sin nada en curso, como un paso que se puede deshacer. Listo lee cada área que encierran sus líneas y debe encontrar exactamente un contorno sin ninguna isla, así que un desfase hacia dentro de un contorno que conserva deja dos áreas, la franja y el centro, y se rechaza: borre primero uno de los dos contornos. El contorno se vuelve el profile de la ventana o la puerta, puntos [u, v] en metros a lo ancho del muro y hacia arriba desde el piso, o el outline del área de patrón en las floorAreas o ceilingAreas del espacio, puntos [x, y] en metros de planta.

Un remate en arco desfasado 5 centímetros hacia dentro conserva su media circunferencia, con un radio menor:

Relacionado

Preguntas frecuentes

¿Cómo dibujo un borde 10 centímetros hacia dentro de un área?

Presione O, haga clic dentro del contorno, escriba -0.1 y presione Enter. Un número positivo agranda el contorno y uno negativo lo reduce.

¿Puedo desfasar la forma que había antes de abrir el editor?

Sí. Haga clic dentro de la forma vigente atenuada: el contorno nuevo se agrega a su dibujo, y la forma atenuada se queda detrás como estaba.

¿Por qué no pasa nada cuando hago clic?

El contorno nuevo colapsaría a esa distancia, así que la vista previa desaparece y el clic se ignora. Acerque el puntero al borde o escriba una distancia menor.
