Muro dibuja muros en planta como una cadena: cada muro es un eje entre dos clics, o entre un clic y una longitud que usted escribe, con el espesor del tipo de muro elegido junto a las herramientas. Un extremo que usted pone sobre el extremo de otro muro se une a él, y cada muro entra al proyecto exactamente como usted lo dibujó.

Qué es

Muro es la herramienta de la planta para los muros. Cada muro es un eje entre dos puntos, y su espesor y sus capas vienen de su tipo de muro, elegido en la lista junto a las herramientas. El espesor se reparte por igual a ambos lados del eje. La herramienta encadena: el final de un muro es el inicio del siguiente, hasta que usted termina la cadena.

Un extremo que usted pone sobre el extremo de otro muro se une a él. En cualquier parte del cuadro que cubre ese extremo, o en una de las esquinas que dibuja, su extremo toma el extremo del eje de ese muro, así que los dos muros se juntan en una sola esquina. En cualquier otro lugar, el extremo se queda exactamente donde usted lo puso: dentro de otro muro simplemente se detiene contra él, y en espacio libre queda como un extremo suelto. Cada muro se escribe en el momento en que lo dibuja, y nada después lo parte, lo suelda ni lo mueve sin que usted lo sepa.

Cuándo usarlo

Para trazar una planta nueva, muro por muro.
Para agregar un muro divisorio entre muros que ya existen.
Para pasar un levantamiento a la planta, escribiendo cada medida como se tomó.
Para volver a dibujar una planta vieja cargada como calco, escribiendo sus longitudes.

Los pasos

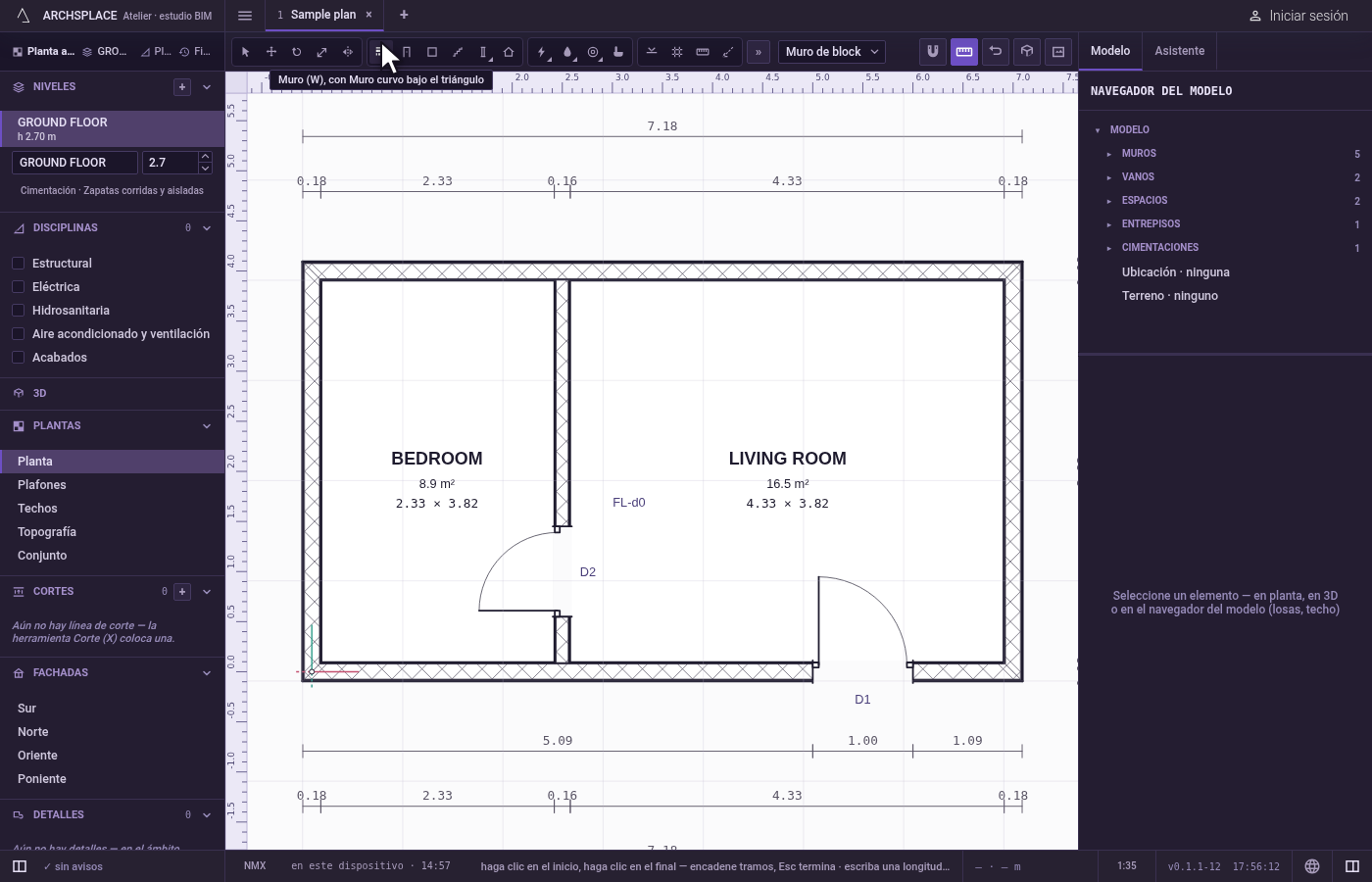

Tome la herramienta. Presione W, o haga clic en el botón Muro. Mientras tiene en la mano una herramienta de dibujo, una retícula tenue cubre la planta, y la barra de estado al pie de la pantalla le dice qué hacer: haga clic en el inicio, haga clic en el final, Esc termina la cadena, escriba una longitud y presione Enter.

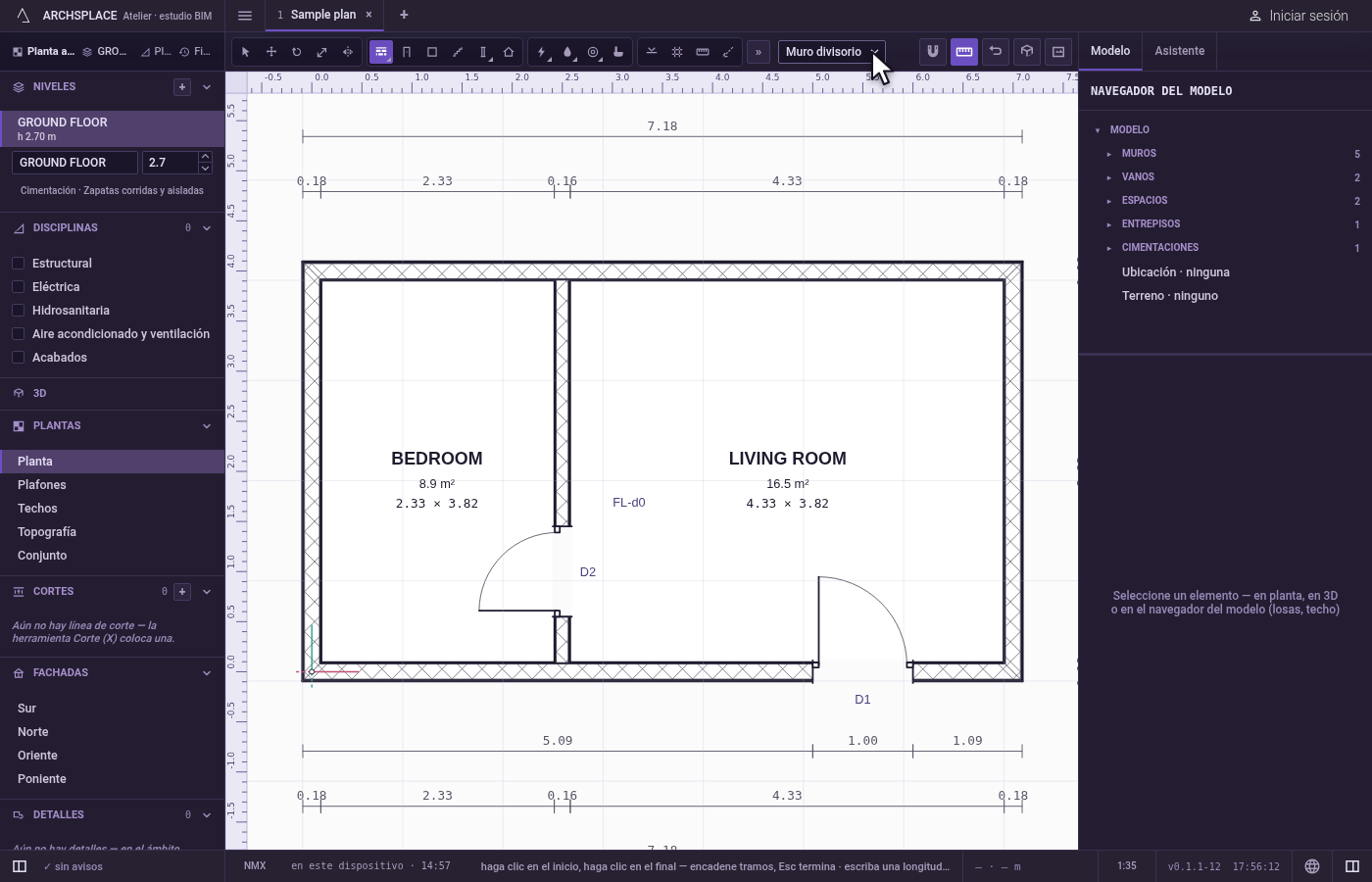

Elija el tipo de muro. La lista junto a las herramientas ofrece los tipos de la plantilla de su proyecto, como un muro de block de concreto 15 aplanado o un muro divisorio de block 12 en un proyecto con la plantilla NMX. Elija uno antes del primer clic. Los muros siguientes lo toman hasta que elija otro, y la imagen fantasma muestra su espesor.
Haga clic en el inicio. El imán fija el cursor en lo más cercano a su alcance: el extremo o la esquina de un muro, un punto medio, el centro de un vano, un cruce, una cara, un eje o una guía, cada uno con su propio marcador (vea El imán). A la derecha de la barra de estado, la posición del cursor va seguida del nombre de lo que encontró el imán. Haga clic: el inicio cae en el punto que muestra el marcador. Todavía no se escribe nada.
Apunte hacia donde corre el muro. Una línea sale del inicio y sigue al cursor, con su longitud escrita a la mitad. Cerca de la horizontal o la vertical que pasa por el inicio, el cursor se fija a esa línea y una guía punteada la muestra. Mantenga presionada Mayús para que el muro quede horizontal o vertical, lo que esté más cerca. F8 deja ese bloqueo activado hasta que la presione de nuevo.

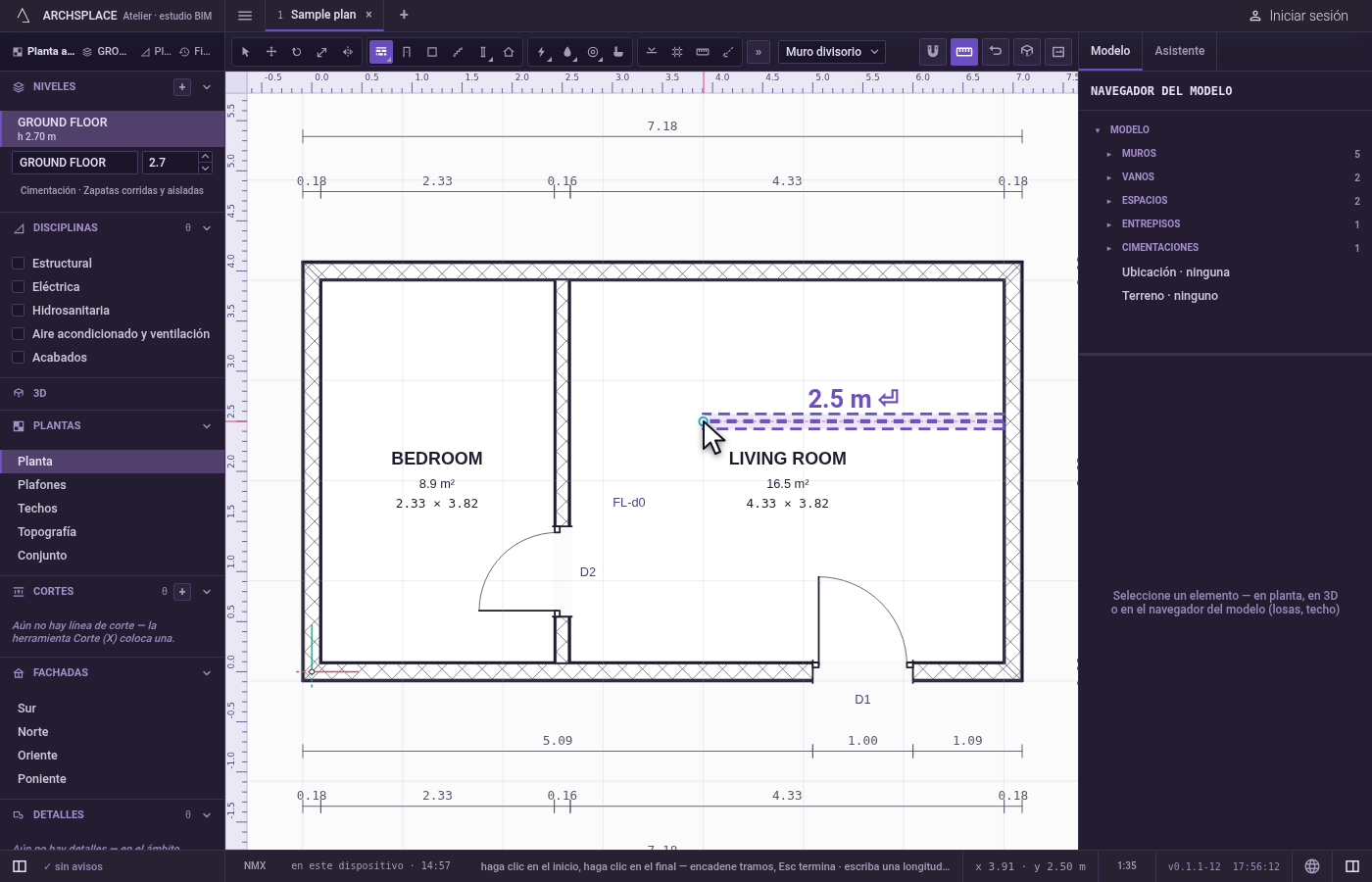

Haga clic en el final, o escriba la longitud. Haga clic donde termina el muro, sobre el imán. O escriba la longitud en las unidades del proyecto: lo que escribe reemplaza la longitud que muestra la línea, Retroceso borra el último carácter y Enter dibuja el muro con esa longitud hacia el cursor.

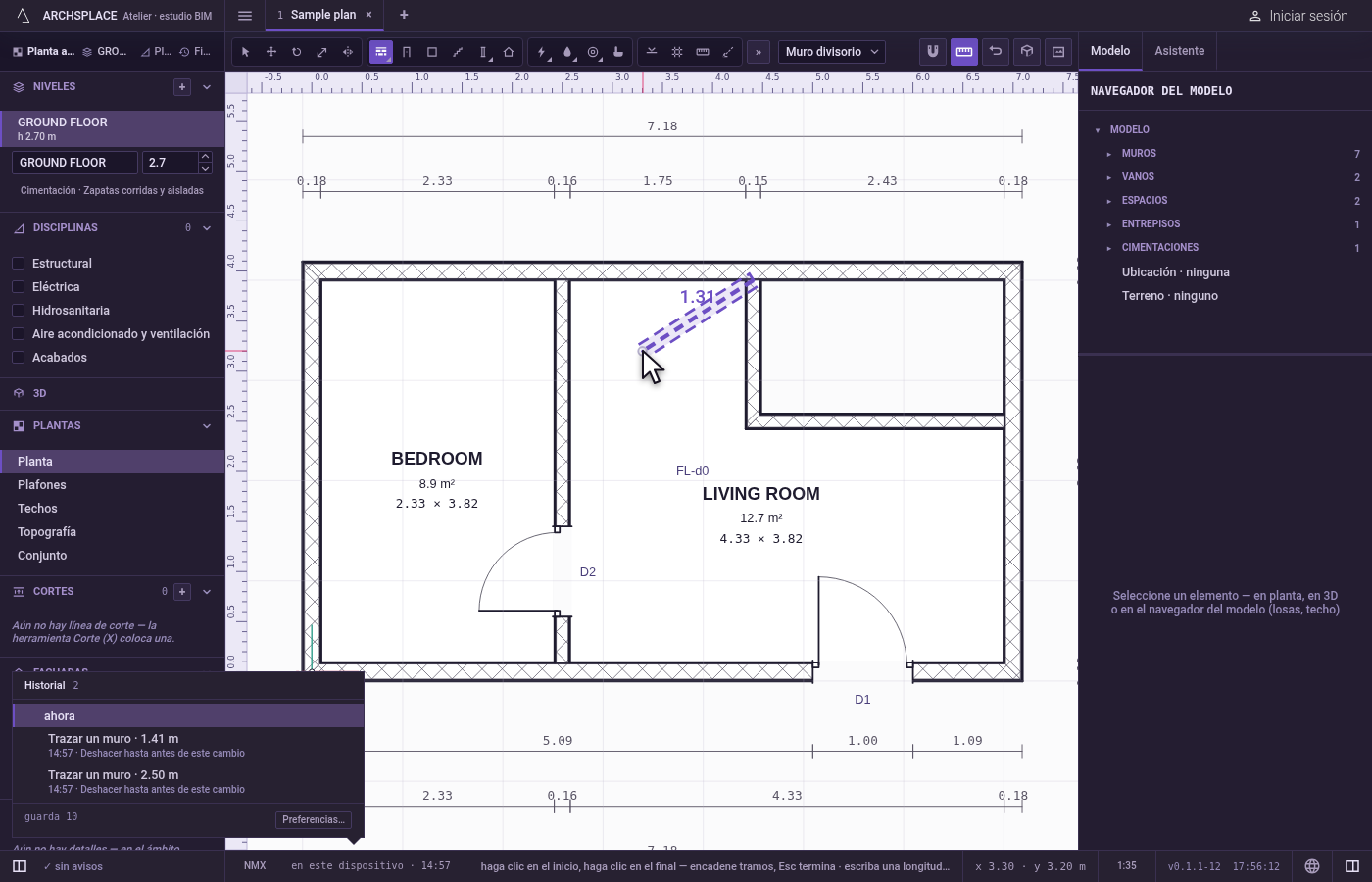

Siga la cadena. El final del muro es el inicio del siguiente, y la línea ya sale de ahí. Cada clic o longitud escrita agrega un muro más. El Historial de la barra de estado los lista uno por uno.

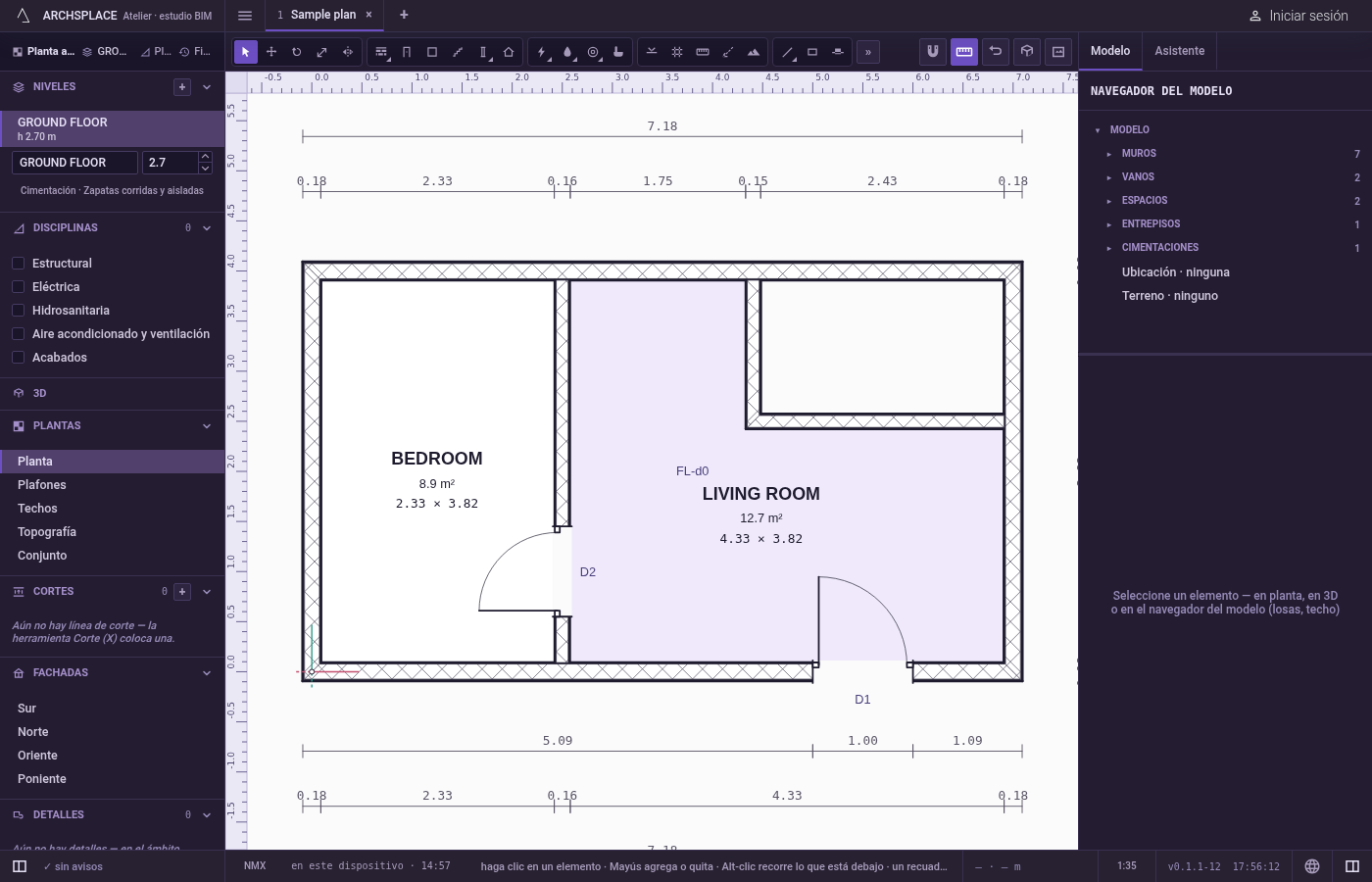

Termine la cadena. Haga clic derecho para terminar la cadena y conservar la herramienta para una nueva. Esc termina la cadena y le regresa Seleccionar.

Qué rechaza

Dibujar sin un proyecto abierto. La barra de estado indica que no hay ningún proyecto abierto y le pide abrir o crear uno.
Un segundo clic sobre el inicio. Un clic al alcance del imán desde el inicio no dibuja nada, y la herramienta espera otro.
Una longitud escrita que no es una longitud. Cero, un número negativo o menos de un milímetro no dibujan nada, y la cadena se queda donde estaba.
Un muro de menos de un centímetro. El proyecto lo rechaza al construirse: la barra de estado cuenta un error más, y su lista indica que el muro no tiene longitud, con un botón que elimina el registro.
Un muro exactamente encima de otro. Un muro cuyos dos extremos caen sobre los dos extremos de un muro que ya está en el nivel se rechaza de la misma manera, y su mensaje nombra el muro de abajo.

Qué escribe en el contrato

Cada muro agrega un registro al final de la lista de muros del proyecto, en el momento en que se dibuja, como un solo paso que un solo deshacer revierte. El registro indica el nivel abierto en la planta, los dos extremos del eje en metros, la clave del tipo de muro y la fase en la que dibuja la vista. No se escribe nada más: ni espesor, ni esquina, ni espacio, ni zapata. El espesor viene del tipo, y las esquinas, los cruces, los espacios cerrados y las zapatas bajo el nivel más bajo se calculan a partir de los muros cada vez que se construye el proyecto. Un extremo que se unió al extremo de otro muro se escribe exactamente en el extremo de ese muro, y eso es lo que los vuelve una sola esquina.

Conceptos

El imán

Relacionado

Preguntas frecuentes

¿Cómo dibujo un muro de una longitud exacta?

Presione W, haga clic en el inicio, apunte el cursor hacia donde corre el muro, escriba la longitud en las unidades del proyecto y presione Enter. El muro se dibuja con esa longitud en la dirección que usted indicó, y el siguiente muro empieza en su extremo.

¿Cómo mantengo un muro recto?

Mantenga presionada Mayús mientras apunta para que el muro quede horizontal o vertical, lo que esté más cerca. F8 activa el mismo bloqueo hasta que la presione de nuevo, y la planta muestra ORTO 90° en su esquina mientras está activado.

¿Cómo uno un muro nuevo a una esquina que ya existe?

Termínelo sobre el extremo del otro muro: en cualquier parte del cuadro que cubre ese extremo, o en una de sus esquinas dibujadas. El nuevo extremo toma el extremo del eje del otro muro, y los dos muros se juntan en una esquina limpia.
