Rectángulo en el editor de piezas

Rectángulo dibuja una junta rectangular cerrada dentro de la pieza de un patrón a partir de dos esquinas opuestas, marcadas con clic, arrastradas o escritas como un ancho y un alto. Sus esquinas pueden ser vivas, redondeadas o achaflanadas, y el rectángulo es una sola junta que debe quedar completa dentro de la pieza.

Qué es

Rectángulo dibuja un rectángulo cerrado dentro de la pieza: una incrustación, el contorno de una loseta más chica colocada en una más grande, un tablero de una duela. Le da dos esquinas opuestas. Las esquinas de la pieza, los puntos medios de sus lados, su centro y sus bordes son imanes, y también lo son los extremos, los puntos medios y el largo de las juntas ya dibujadas.

Un rectángulo es una sola junta. Se selecciona, se desplaza, se borra y se deshace completo. Sus esquinas pueden ser vivas, redondeadas con un radio o achaflanadas a una distancia. Para trabajar sobre un solo lado, Descomponer lo convierte en cuatro juntas independientes.

Cuándo usarlo

Para dibujar una incrustación o un marco dentro de la pieza.
Para dibujar una loseta más chica colocada en una más grande, con esquinas vivas, redondeadas o achaflanadas.
Cuando conoce el ancho y el alto de la forma.

Los pasos

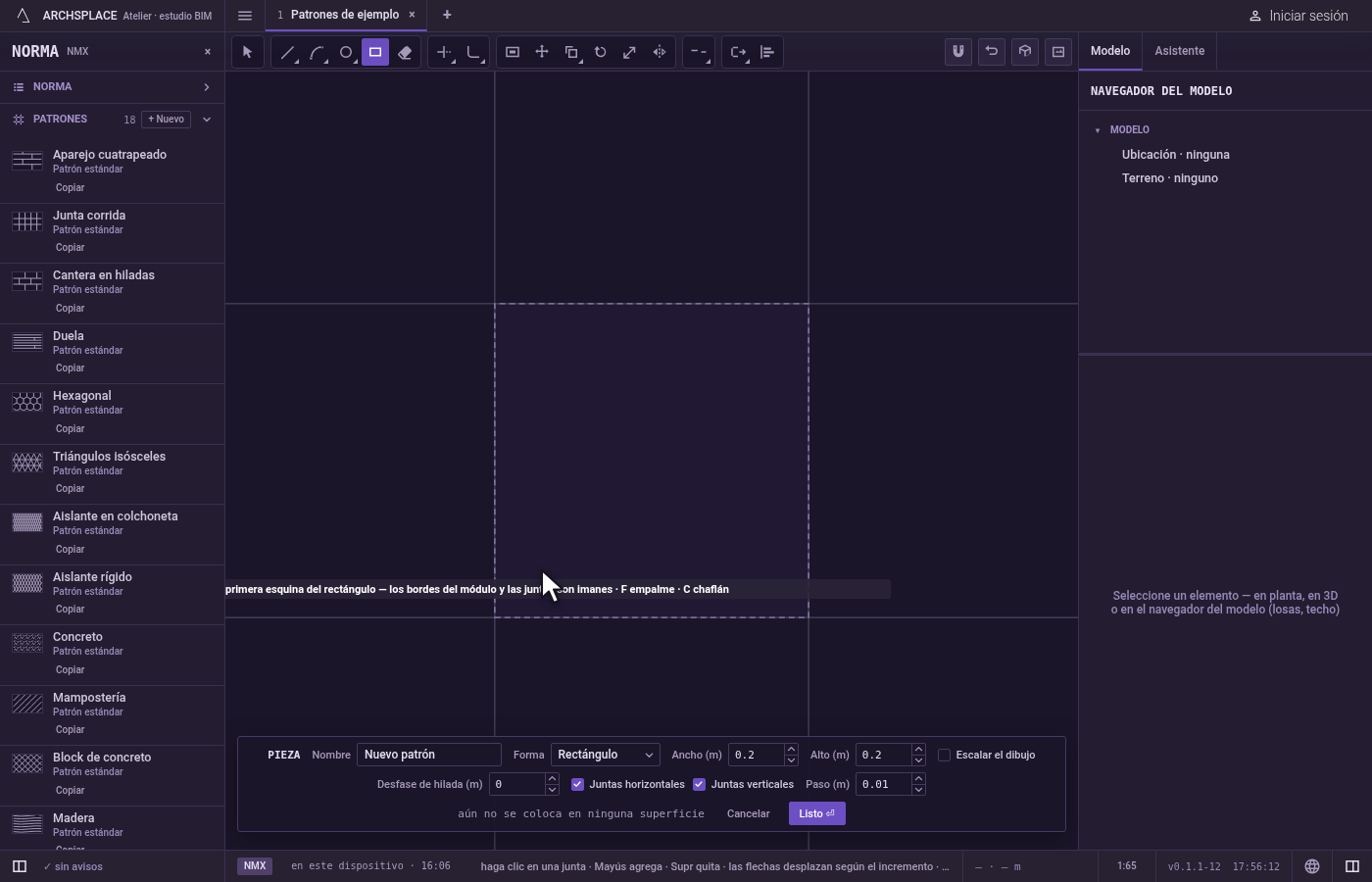

Tome la herramienta. Presione R (o escriba REC), o haga clic en Rect en la barra. La indicación junto al puntero pide la primera esquina, y le recuerda que F redondea las esquinas y C las achaflana.

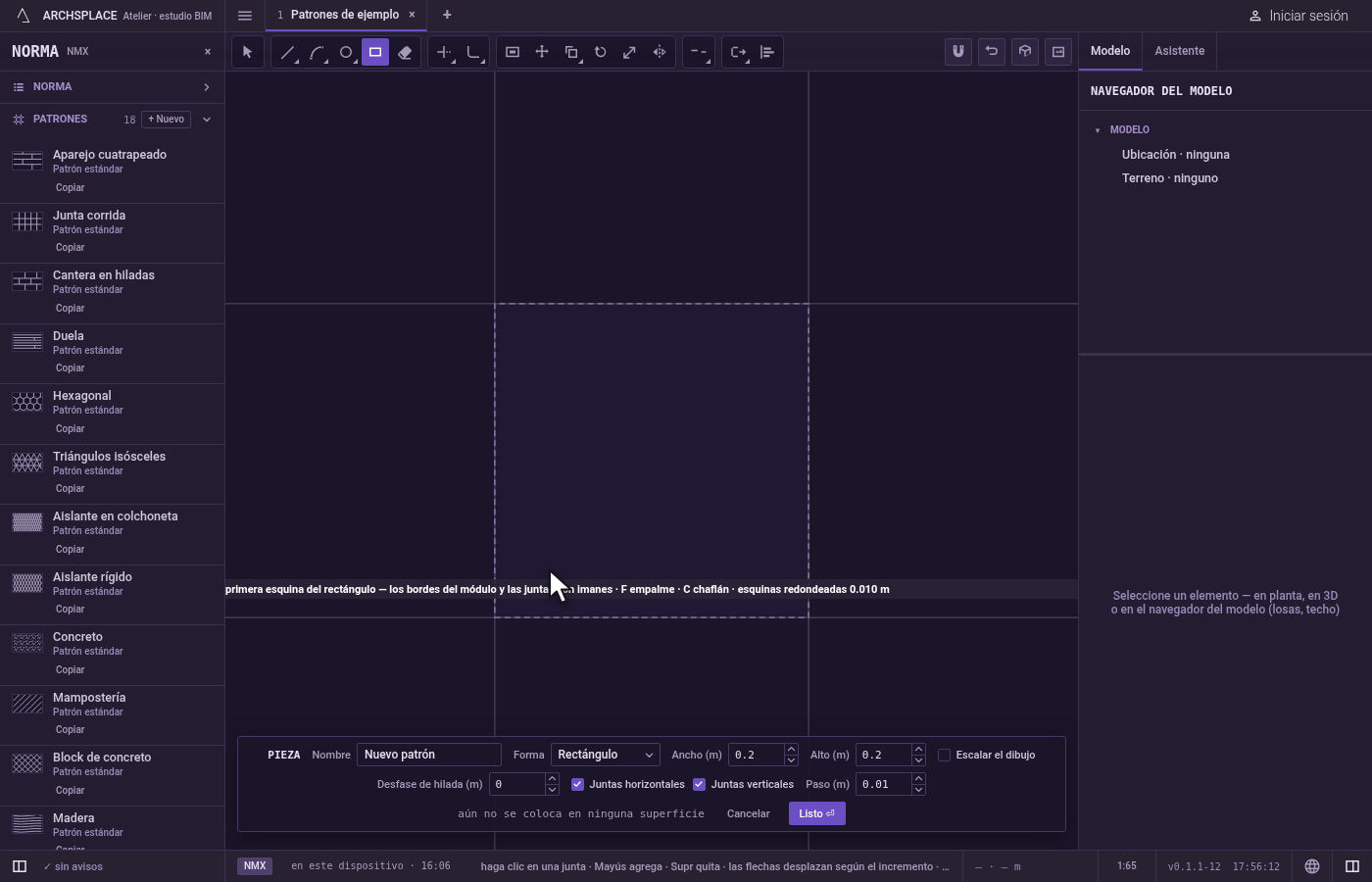

Elija las esquinas, si las quiere distintas de vivas. Presione F, escriba el radio y presione Enter para redondearlas, o presione C, escriba la distancia y presione Enter para achaflanarlas. Escriba 0 para regresar a esquinas vivas. Puede hacerlo antes de la primera esquina o después. La indicación muestra entonces esquinas redondeadas o esquinas achaflanadas con la medida, y la elección se queda para todos los rectángulos que dibuje mientras el editor está abierto, hasta que la cambie. Una medida mayor que la mitad del lado más corto del rectángulo se limita a esa mitad.

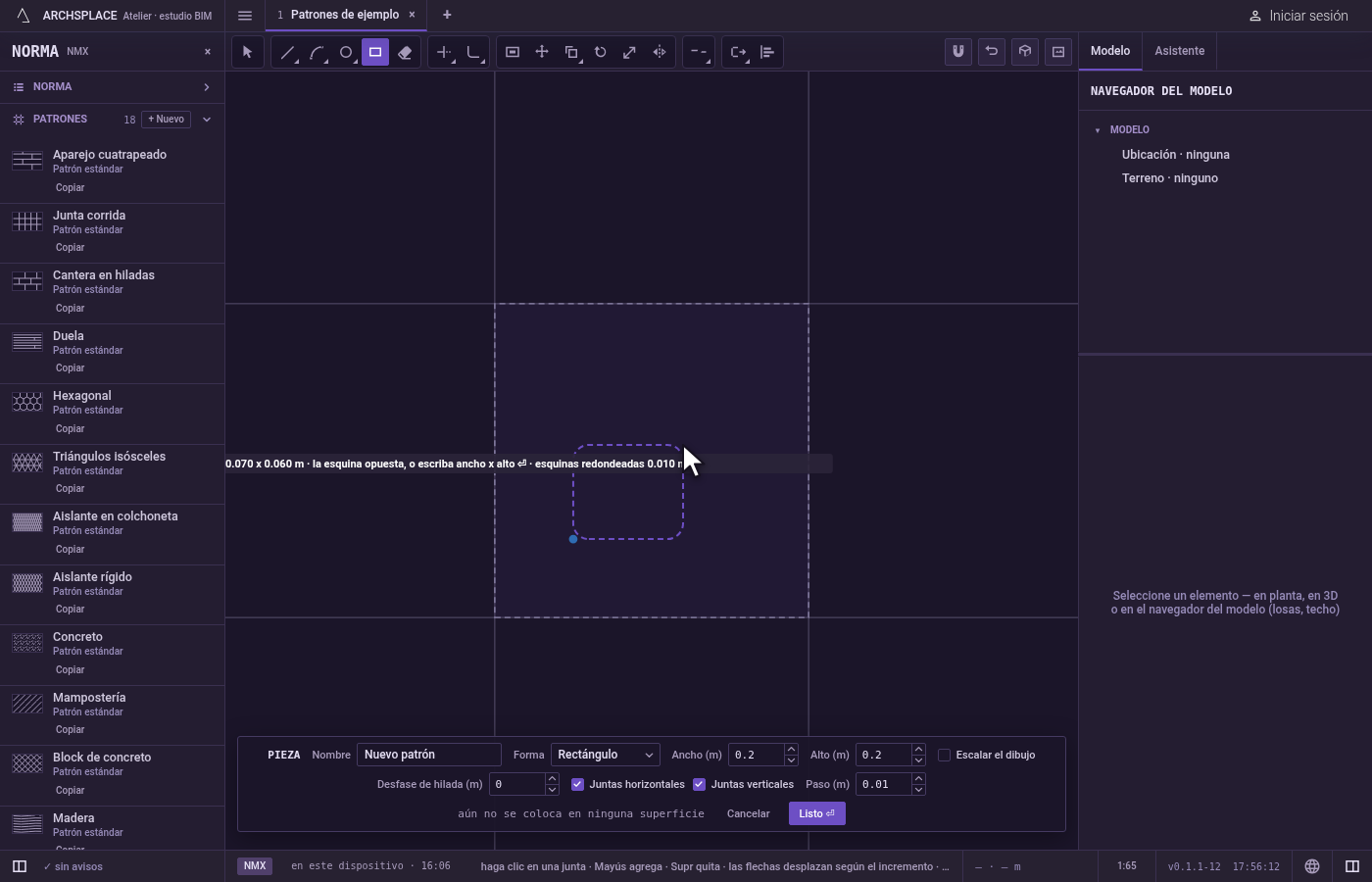

Coloque la primera esquina. Haga clic dentro de la pieza, o escriba x;y y presione Enter, medido desde la esquina inferior izquierda de la pieza.

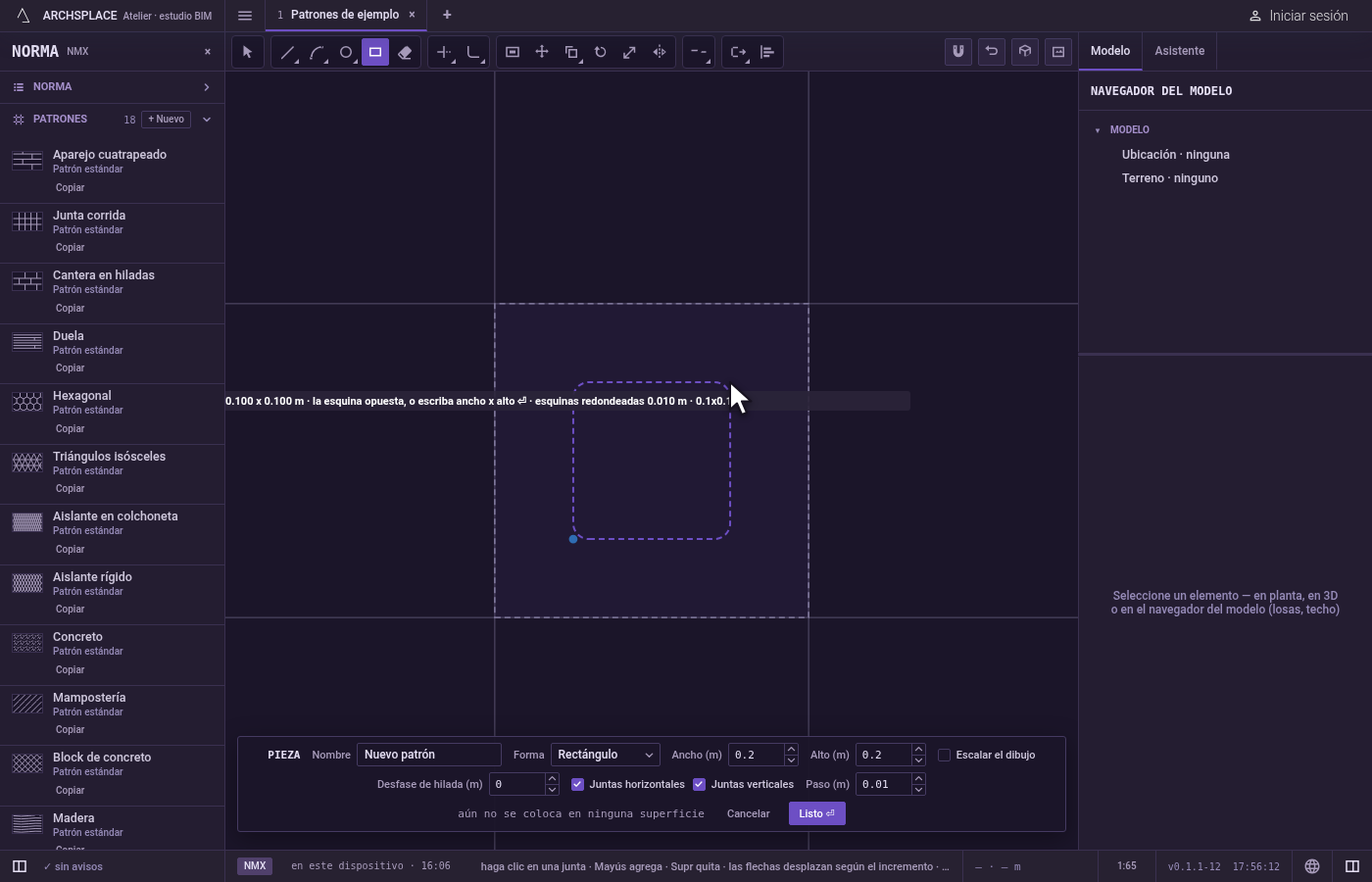

Coloque la esquina opuesta. Un rectángulo fantasma sigue al puntero, y la indicación muestra su ancho y su alto. Haga clic en la esquina opuesta, o presione en la primera esquina y arrastre. Para ser exacto, escriba el ancho y el alto como ancho x alto y presione Enter: el rectángulo crece desde la primera esquina hacia el lado donde está el puntero. Un solo valor dibuja un cuadrado. Si la imagen fantasma se pone roja, el clic se rechazaría.

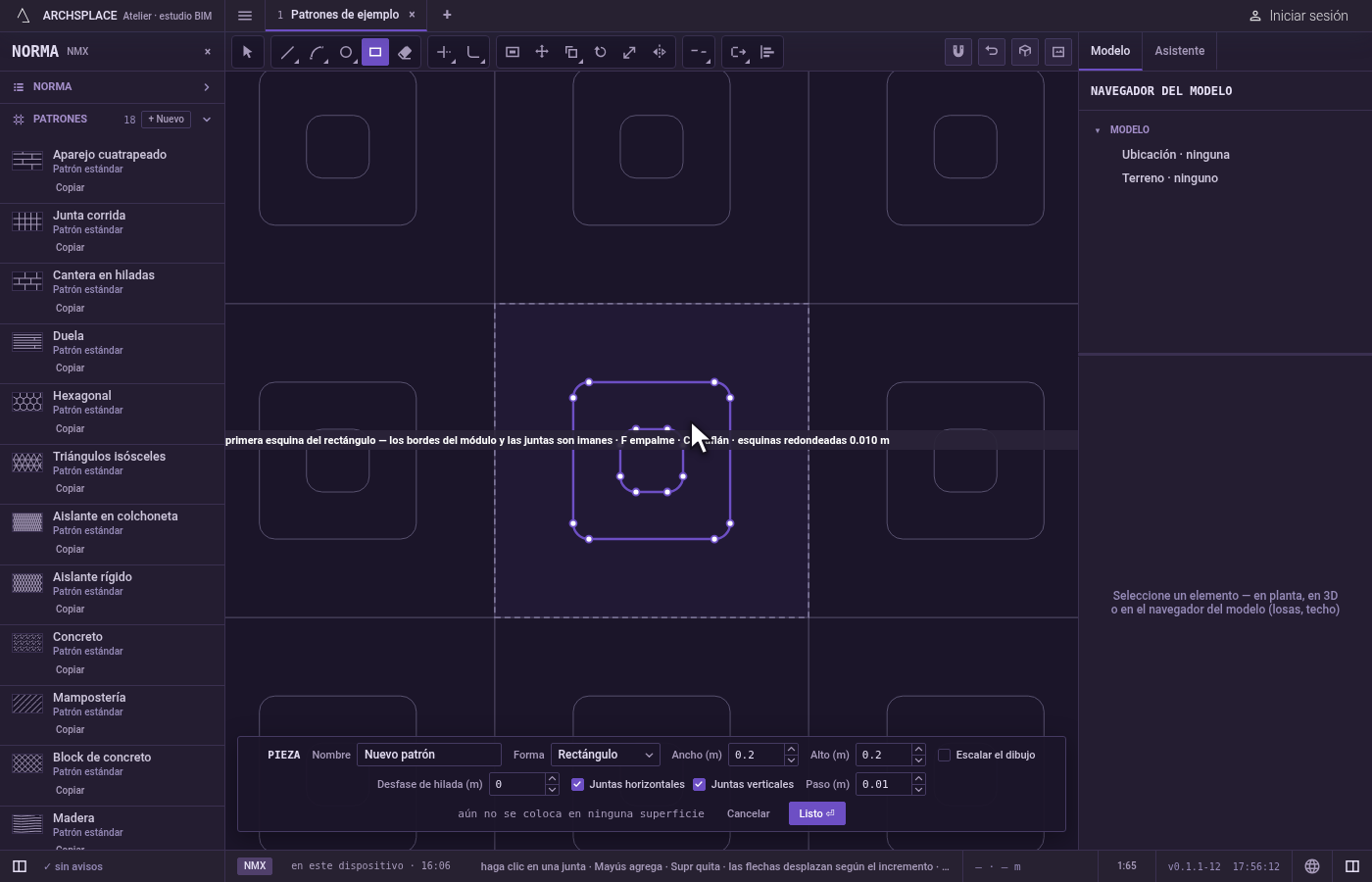

Dibuje el siguiente. El rectángulo se queda y la herramienta espera una primera esquina nueva.

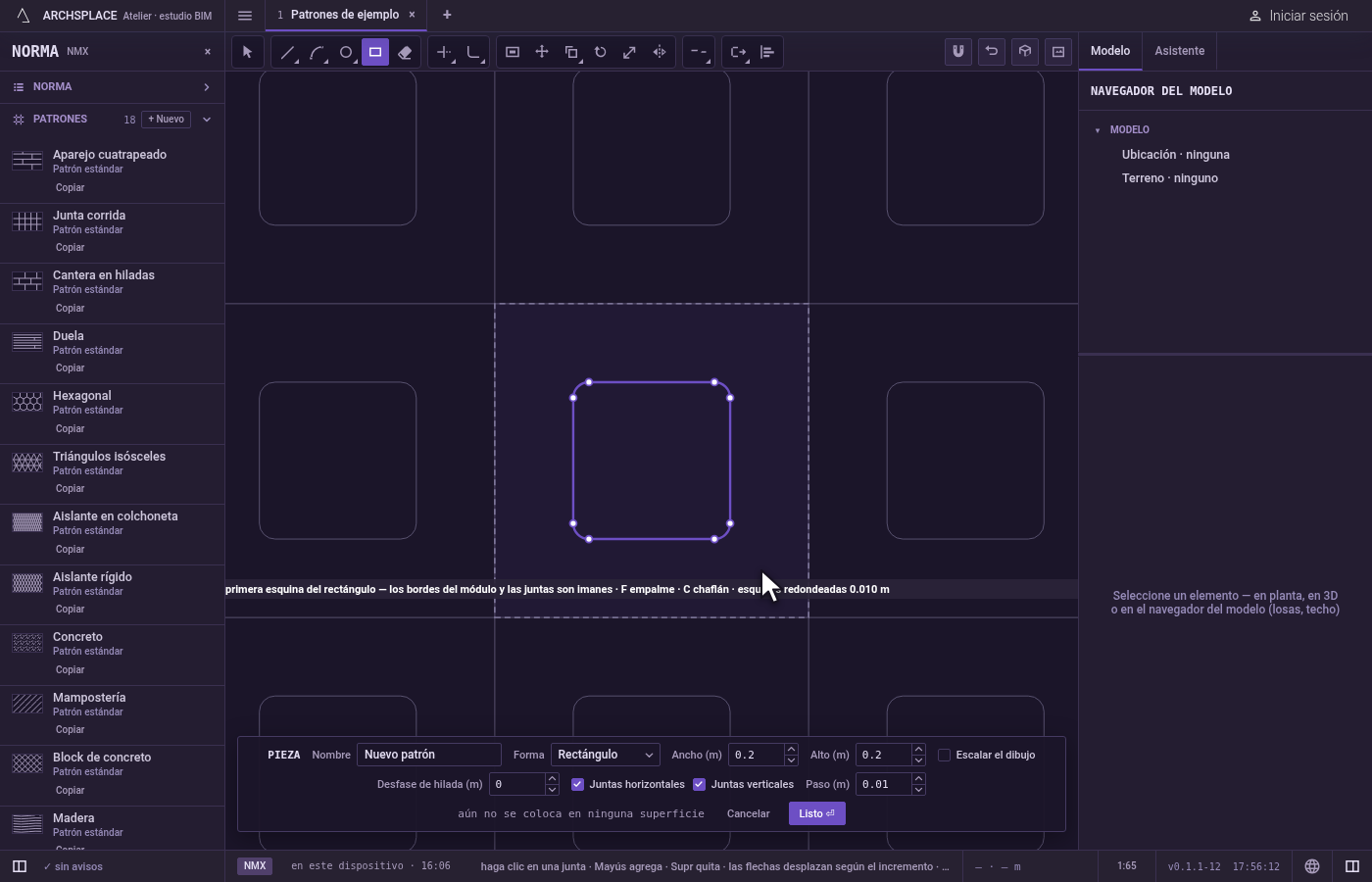

Retroceda o cambie de idea. Esc borra lo que escribió y luego descarta la primera esquina. Ctrl+Z deshace el último rectángulo.

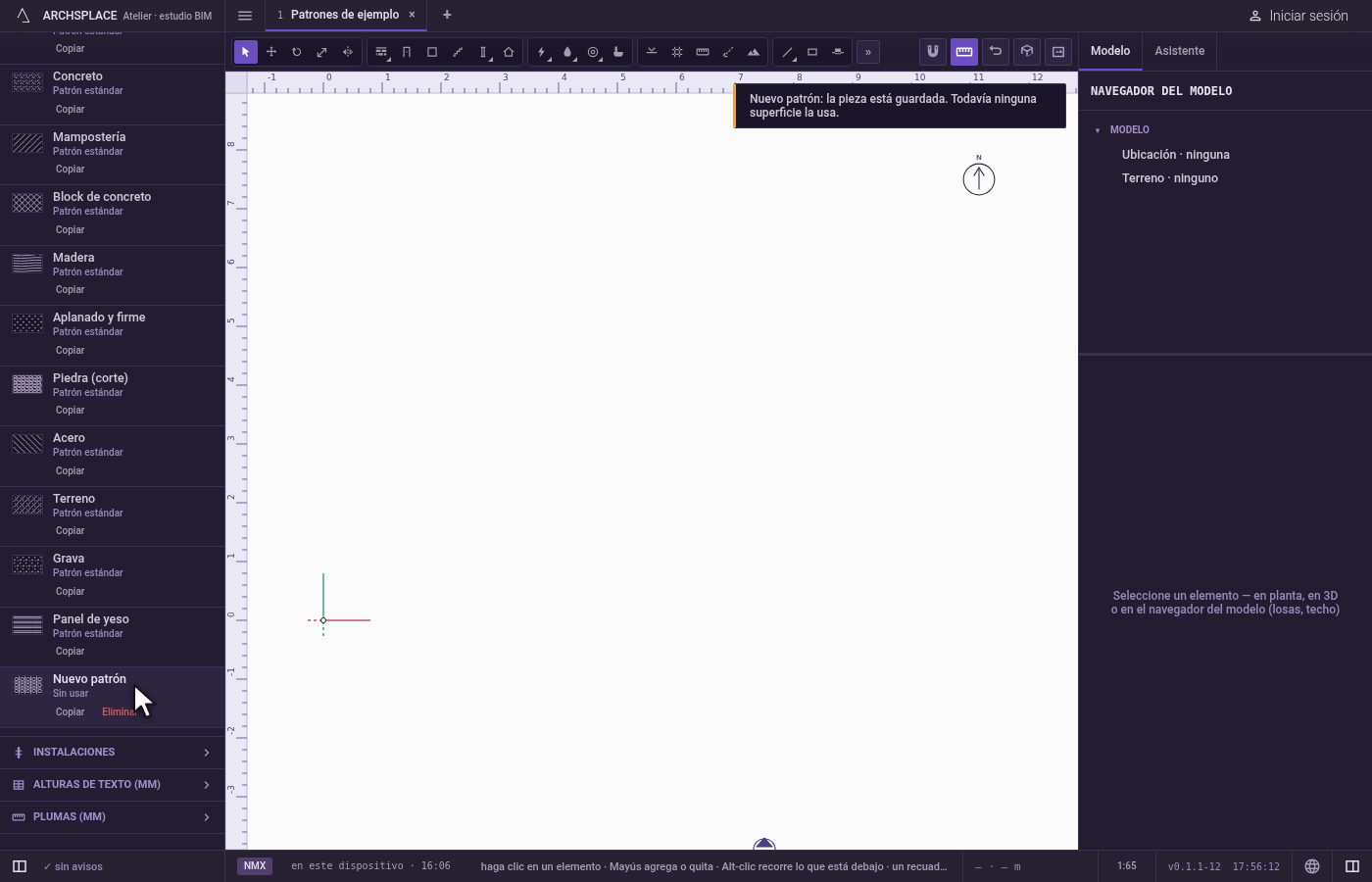

Entregue la pieza. Presione Listo en la barra al pie, o Enter sin nada en la mano. Esc sin nada en la mano y nada seleccionado cierra el editor sin escribir nada.

Qué rechaza

Un rectángulo que sale de la pieza. Si alguna parte de él quedaría fuera de la pieza, no se dibuja nada y el editor dice una forma debe quedar dentro del módulo. Su primera esquina se queda en la mano.
Un rectángulo sin ancho o sin alto. Dos esquinas sobre una misma línea no dibujan nada y se rechazan con no se admite una junta de menos de 1 mm.
Una medida de esquina que no es un número. Se rechaza con palabras, y las esquinas se quedan como estaban.
Las teclas F y C para otras herramientas. Mientras Rectángulo está en la mano, piden las esquinas, así que no abren Empalme, Círculo ni Copiar. Haga clic en esas herramientas en la barra, o presione V primero.

Qué escribe en el contrato

Nada mientras dibuja: el rectángulo se queda en el editor de piezas, donde Ctrl+Z lo revierte. Cuando presiona Listo, toda la pieza se escribe en los patrones del proyecto en un solo paso que se puede deshacer. Un rectángulo se guarda como una sola junta cerrada: sus cuatro esquinas, u ocho puntos con la curva o el corte entre ellos cuando sus esquinas están redondeadas o achaflanadas, en metros desde la esquina inferior izquierda de la pieza. Un patrón estándar nunca se cambia: Listo guarda la versión propia del proyecto con el mismo nombre, y todas las superficies que lo colocan la siguen. Guardar como nuevo escribe en cambio un patrón nuevo. Cancelar no escribe nada.

Relacionado

Preguntas frecuentes

¿Cómo dibujo un rectángulo de un tamaño exacto?

Haga clic en su primera esquina, apunte hacia donde debe crecer, escriba su ancho y su alto como ancho x alto, por ejemplo 0.2x0.1, y presione Enter. Un solo valor dibuja un cuadrado.

¿Cómo redondeo las esquinas de un rectángulo?

Con la herramienta Rectángulo en la mano, presione F, escriba el radio y presione Enter. Presione C en su lugar para achaflanar las esquinas a una distancia. Escriba 0 para regresar a esquinas vivas. La elección se queda para los rectángulos siguientes.

¿Por qué no puedo cambiar a Círculo o a Empalme con sus teclas mientras dibujo rectángulos?

Mientras Rectángulo está en la mano, F y C son suyas: piden las esquinas redondeadas o achaflanadas. Haga clic en la otra herramienta en la barra, o presione V primero y luego su tecla.
