Unidad de ventilación

Unidad de ventilación coloca la unidad a la que llegan los ductos, con un solo clic en un espacio; cuando la fase ya tiene una, un clic la mueve ahí y sus ductos la siguen. Ctrl y un clic agregan otra unidad.

Qué es

La unidad de ventilación es a donde van los ductos. Su herramienta la coloca una vez y después la mueve: el primer clic en un espacio coloca la unidad, y cada clic después mueve la unidad de la fase en la que dibuja al espacio donde hace clic, dándole el tipo elegido en la lista. Los ductos la siguen de inmediato. Con Ctrl presionada, un clic agrega otra unidad.

La lista ofrece las unidades de su plantilla; en un proyecto con la plantilla NMX, una unidad de extracción, una unidad de ventilación con recuperación de calor y un equipo de aire acondicionado por ductos. Un equipo por ductos es una unidad de su propio tipo: colocarlo o moverlo nunca mueve la unidad de ventilación, ni al revés.

Cuándo usarlo

Para colocar la unidad de un sistema de ventilación nuevo.
Para llevar la unidad a otro espacio, como el entretecho o un cuarto de servicio, y ver los ductos trazados de nuevo.
Para cambiar entre una unidad de flujo simple y una balanceada.

Los pasos

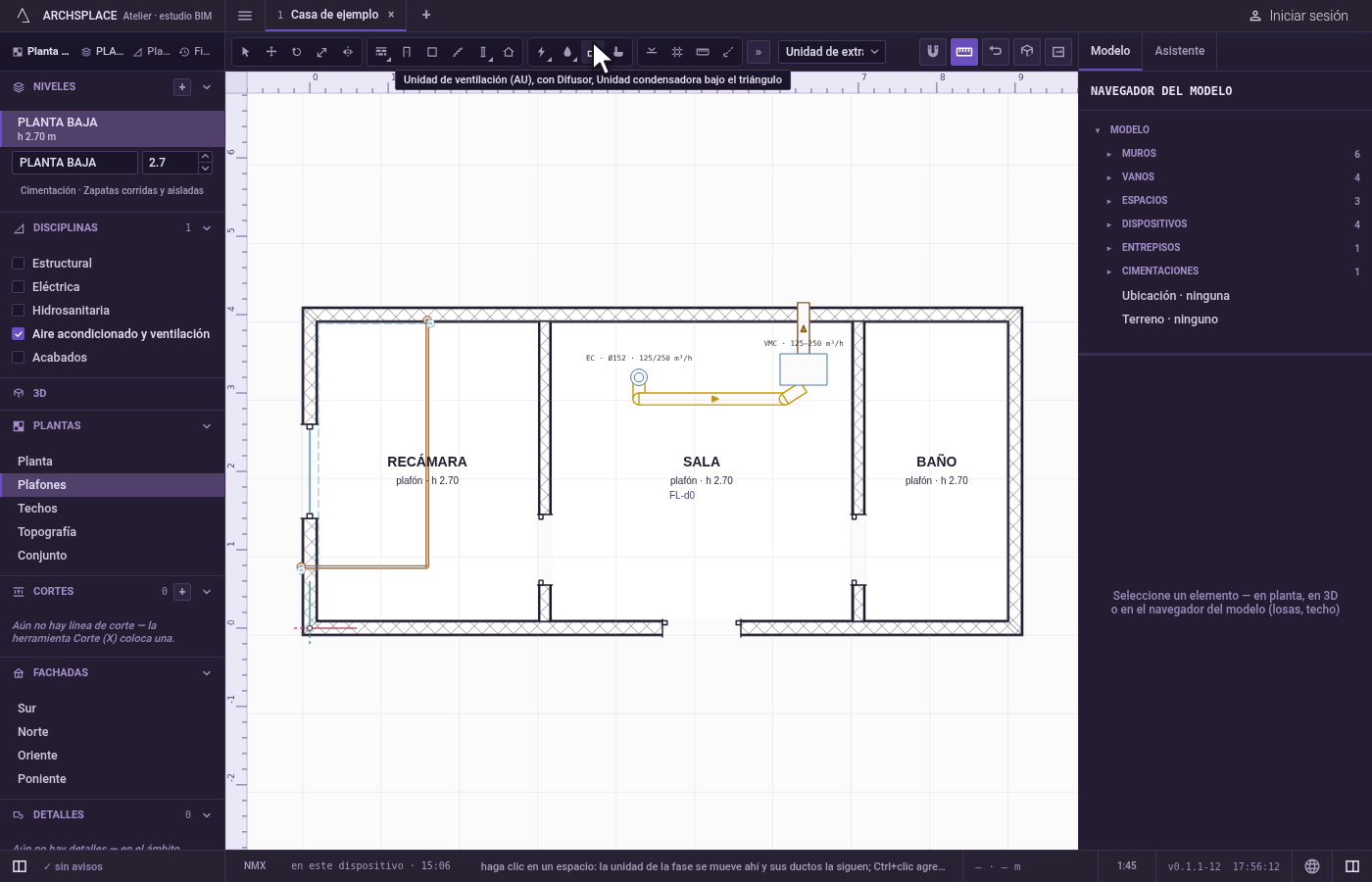

Tome la herramienta. Escriba A y luego U rápidamente, o elíjala en la barra de herramientas, donde comparte un botón con el difusor y la unidad condensadora. La barra de estado indica que un clic en un espacio mueve ahí la unidad de la fase y que Ctrl y un clic agregan otra.

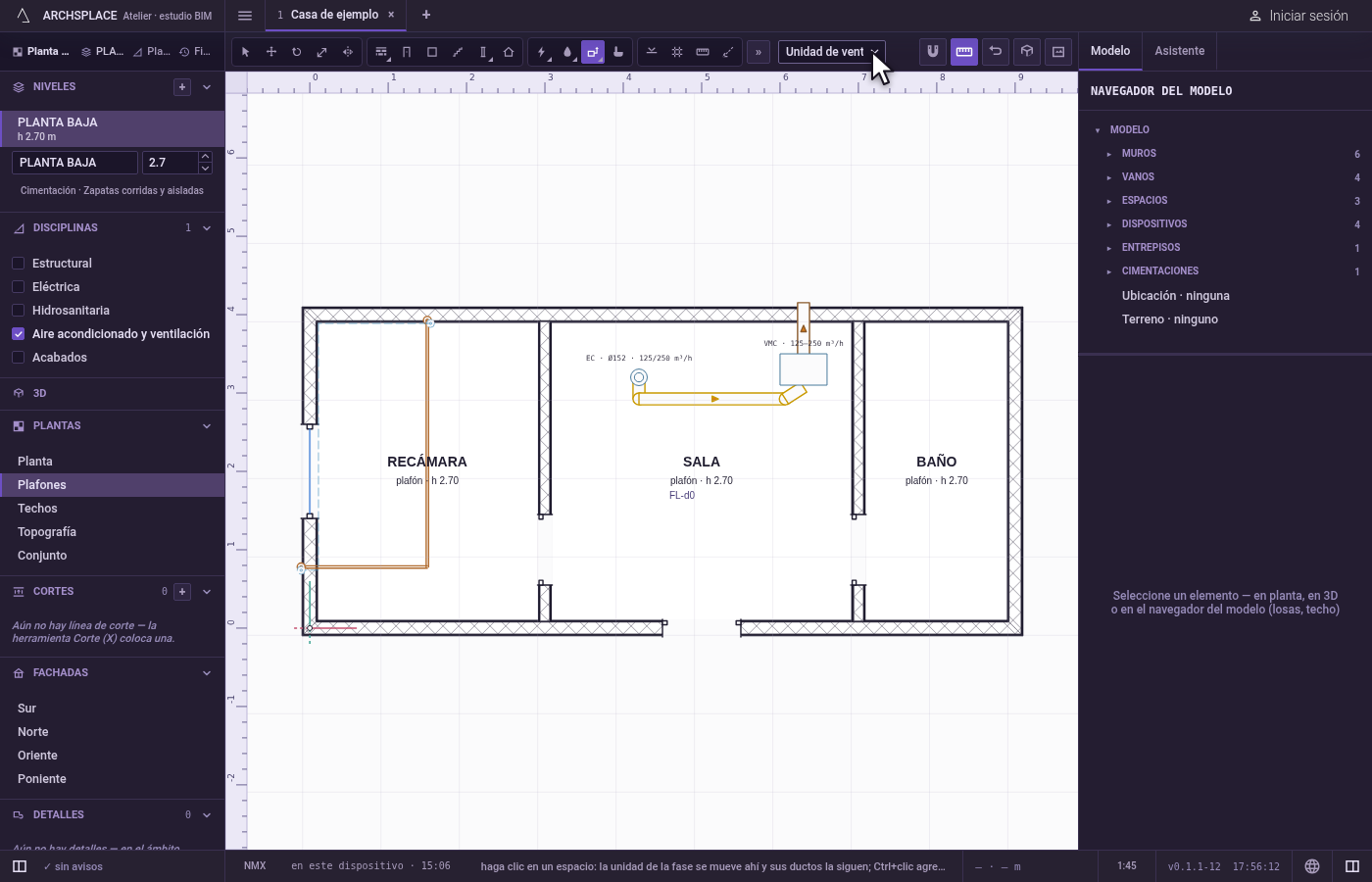

Elija el tipo. Elija la unidad en la lista junto a las herramientas.
Haga clic dentro de un espacio. Si todavía no hay ninguna unidad de ese tipo en esta fase, se coloca donde hizo clic. Si hay una o más, la primera que se colocó se mueve ahí y toma el tipo que eligió, y los ductos la siguen.

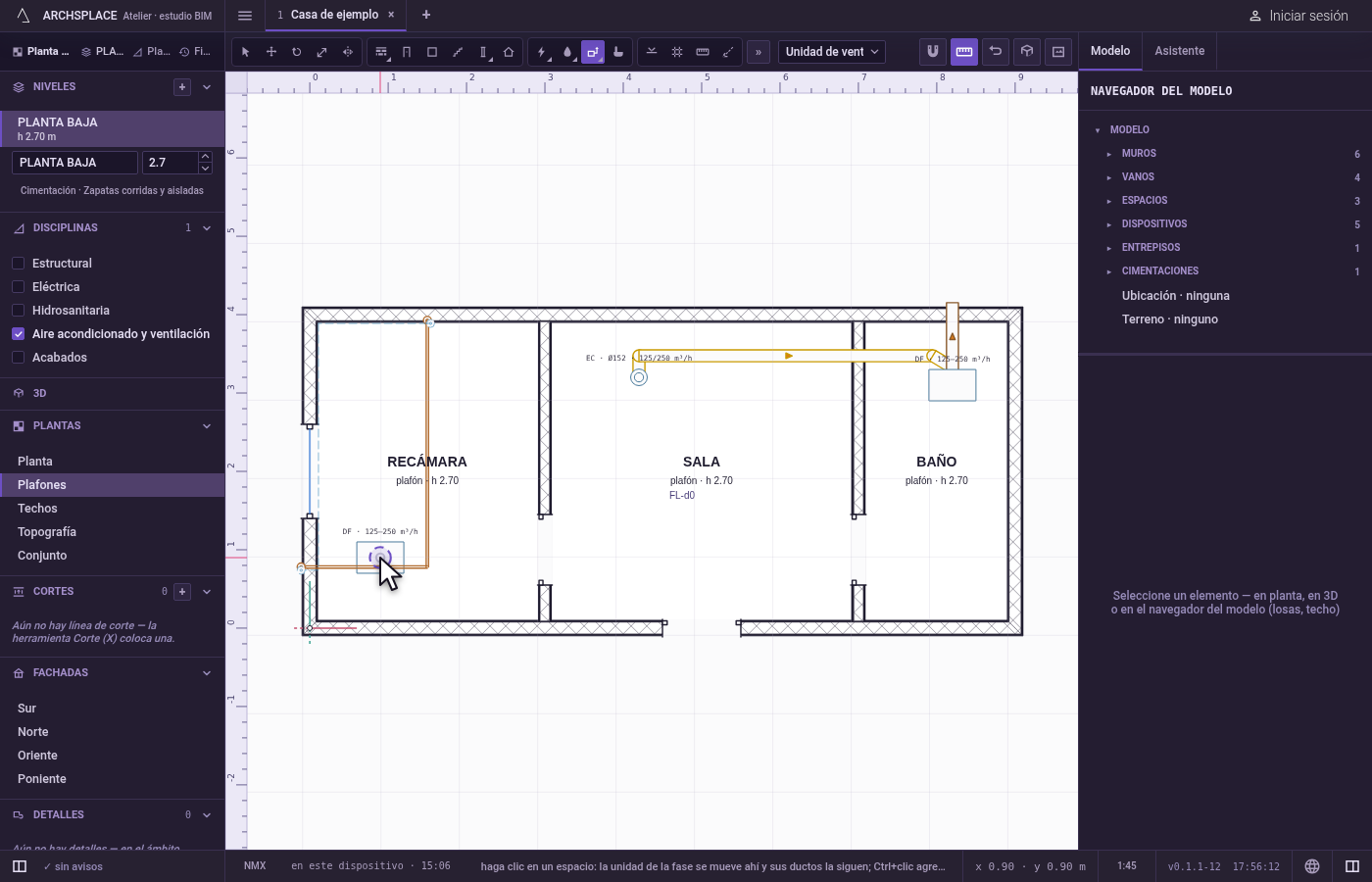

Agregue otra, con Ctrl. Mantenga presionada Ctrl (⌘ en una Mac) al hacer clic: se coloca una unidad nueva.

Qué rechaza

Un clic fuera de un espacio. Fuera de todos los espacios que encierran los muros, un mensaje le indica que haga clic dentro de un espacio, y no se coloca ni se mueve nada.
Una unidad a la que ningún ducto llega. El proyecto señala una unidad colocada donde ningún ducto la puede alcanzar, por ejemplo bajo un hueco en la losa, y no le traza ningún ducto.

Qué escribe en el contrato

Un solo paso, que un solo deshacer revierte. La primera unidad, y cada una que se agrega con Ctrl, agrega un registro de dispositivo: su tipo, su espacio, su punto en metros y su fase. Un movimiento cambia el tipo, el espacio y el punto de la unidad movida. Los ductos nunca se escriben: se calculan cada vez que se construye el proyecto.

Conceptos

El imán

Relacionado

Preguntas frecuentes

¿Cómo llevo la unidad de ventilación al entretecho?

Abra la planta del nivel donde debe ir, tome la herramienta Unidad de ventilación y haga clic dentro del espacio. La unidad se mueve ahí y todos los ductos se vuelven a trazar hasta ella.

¿Cómo cambio una unidad de flujo simple por una balanceada?

Elija el otro tipo en la lista junto a las herramientas y haga clic donde va: la unidad de la fase se mueve ahí y toma el tipo que eligió.
