Arco por radio en el editor de piezas
Arco por radio dibuja una junta curva dentro de la pieza de un patrón a partir de sus dos extremos y un radio, abombándose hacia el lado que usted señala. Da el radio señalándolo o escribiéndolo, y el arco que se dibuja es el más corto entre los dos extremos.
Qué es
Arco por radio dibuja un arco entre dos puntos que ya conoce, con un radio que usted elige. Después de los dos extremos, el puntero dice dos cosas: el lado hacia donde se abomba el arco y, por su distancia al punto medio de la línea entre los extremos, el radio. El arco que se dibuja siempre es el más corto entre los dos extremos, así que como máximo una media circunferencia. El arco es una sola junta, y sigue siendo un arco verdadero en todas partes.
Es el mismo Arco por radio de los demás editores del estudio, que aquí actúa sobre las juntas de la pieza.
Cuándo usarlo
- Para unir dos puntos con un arco de un radio conocido.
- Para curvar un lado entre dos esquinas que ya tiene.
- Cuando conoce en cambio un punto por donde pasa la curva, Arco es más sencillo.
Los pasos

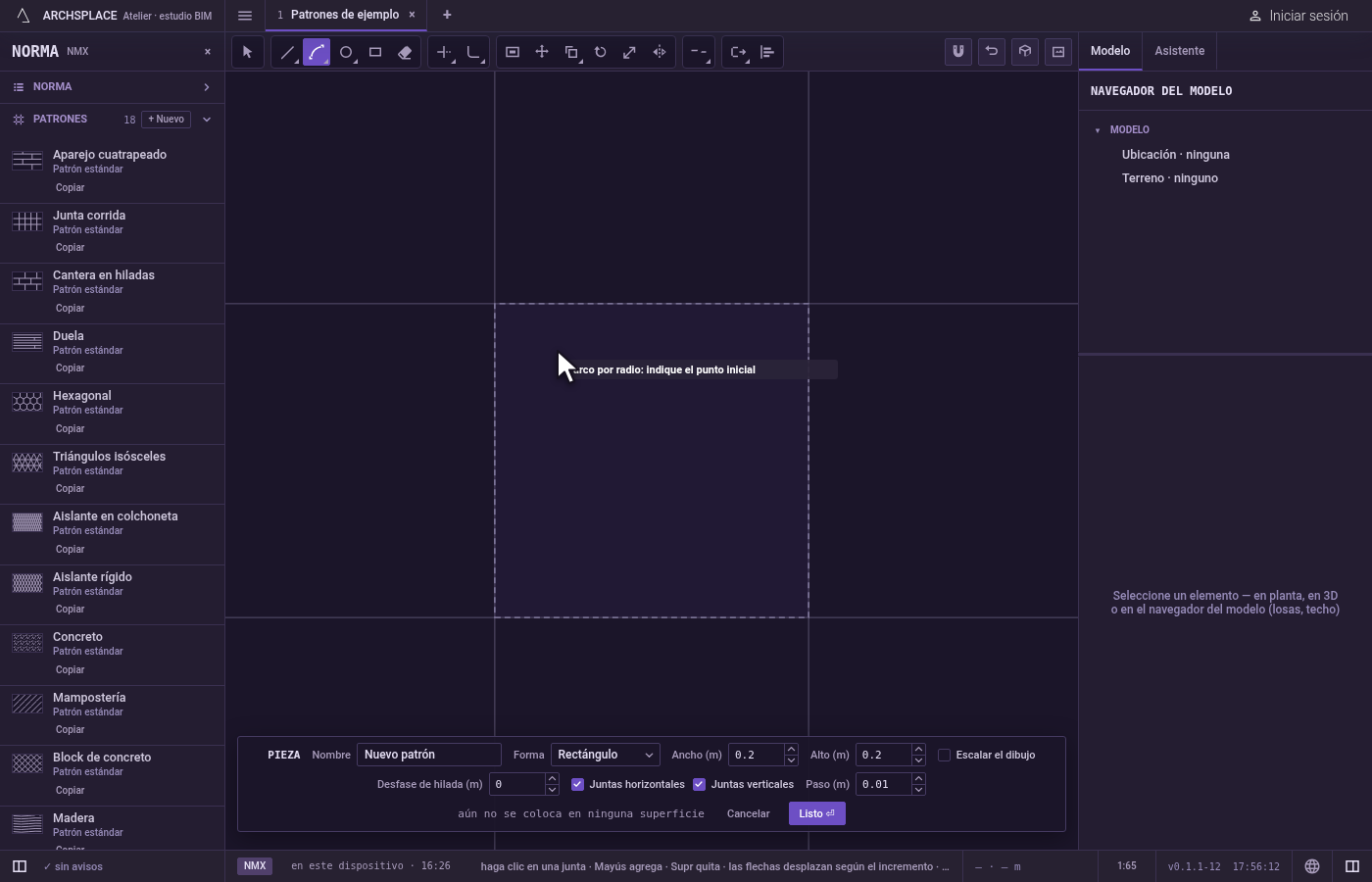

Tome la herramienta. Escriba
Ay luegoS, una tras otra, o haga clic en Arco por radio en la barra. Comparte su botón con Arco y Arco por centro. LaAabre Arco por un momento, y laScompleta esta.

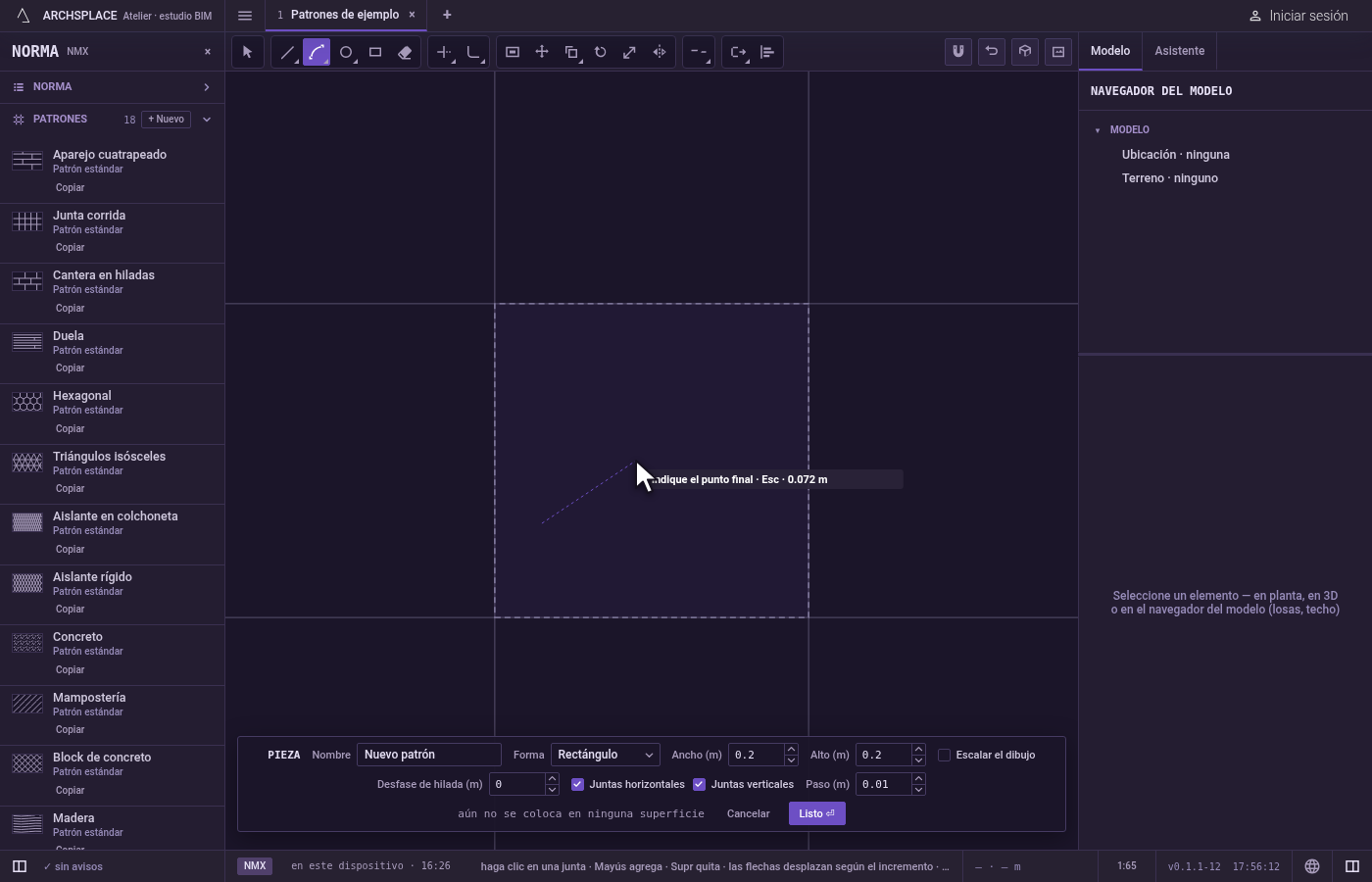

Designe el inicio. Haga clic en él, o escriba
x;yy presioneEnter, medido desde la esquina inferior izquierda de la pieza.

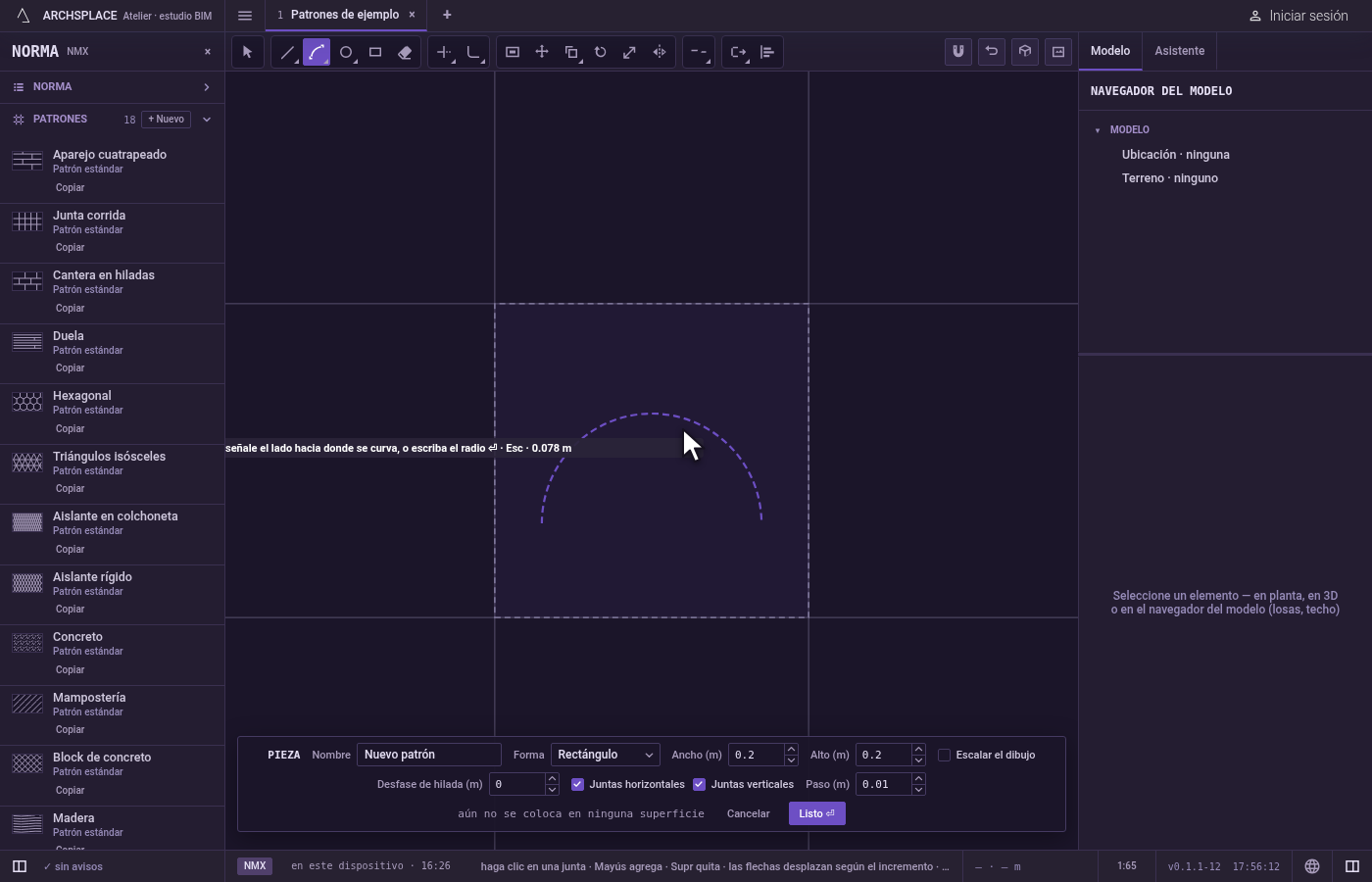

Designe el final. Haga clic en él.

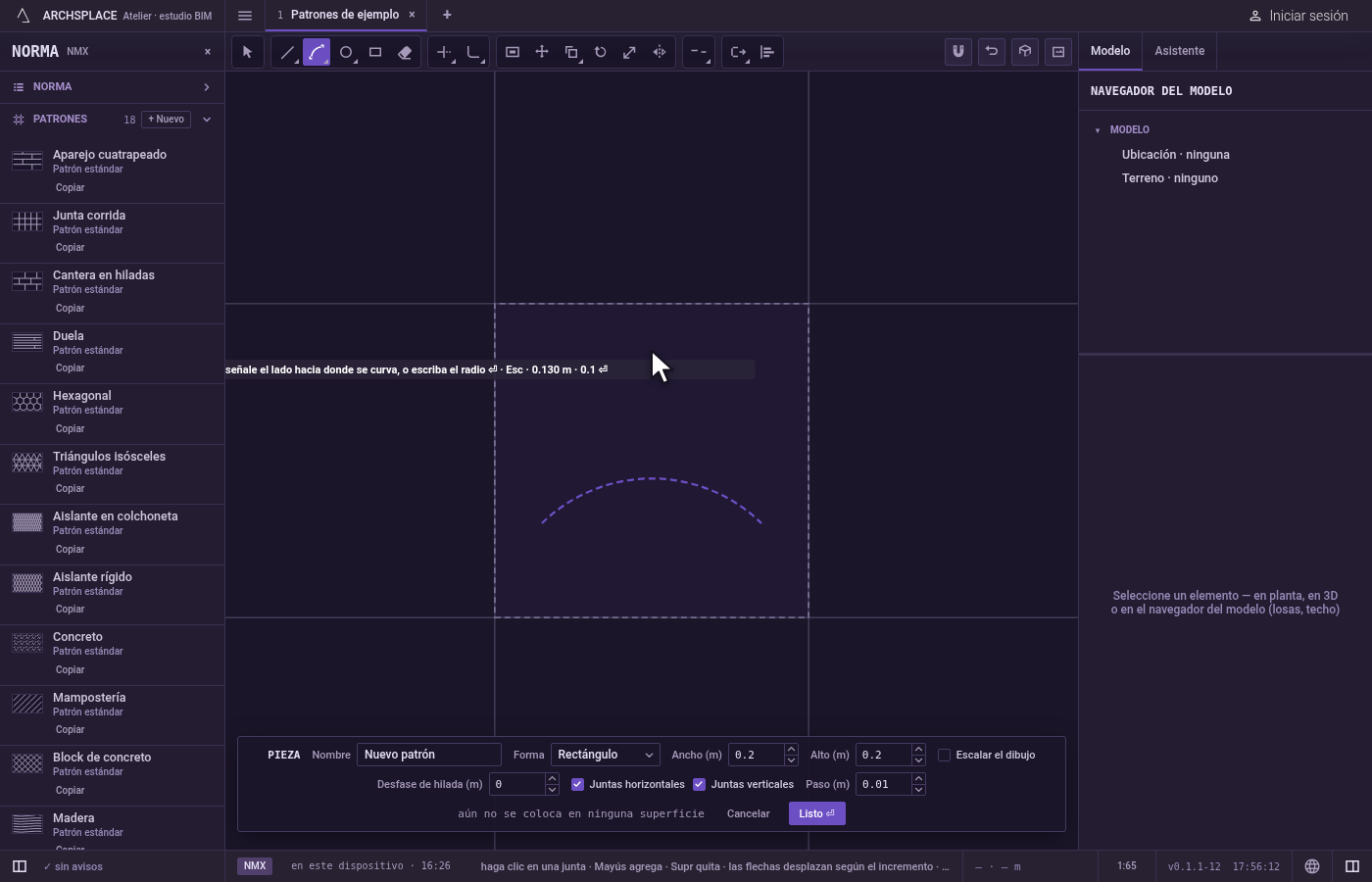

Dé el lado y el radio. Un arco fantasma sigue al puntero, abombándose hacia su lado. Haga clic para dibujarlo. Para ser exacto, mantenga el puntero del lado que quiere, escriba el radio y presione
Enter. Si la imagen fantasma se dibuja con el color de rechazo, el clic se rechazaría.

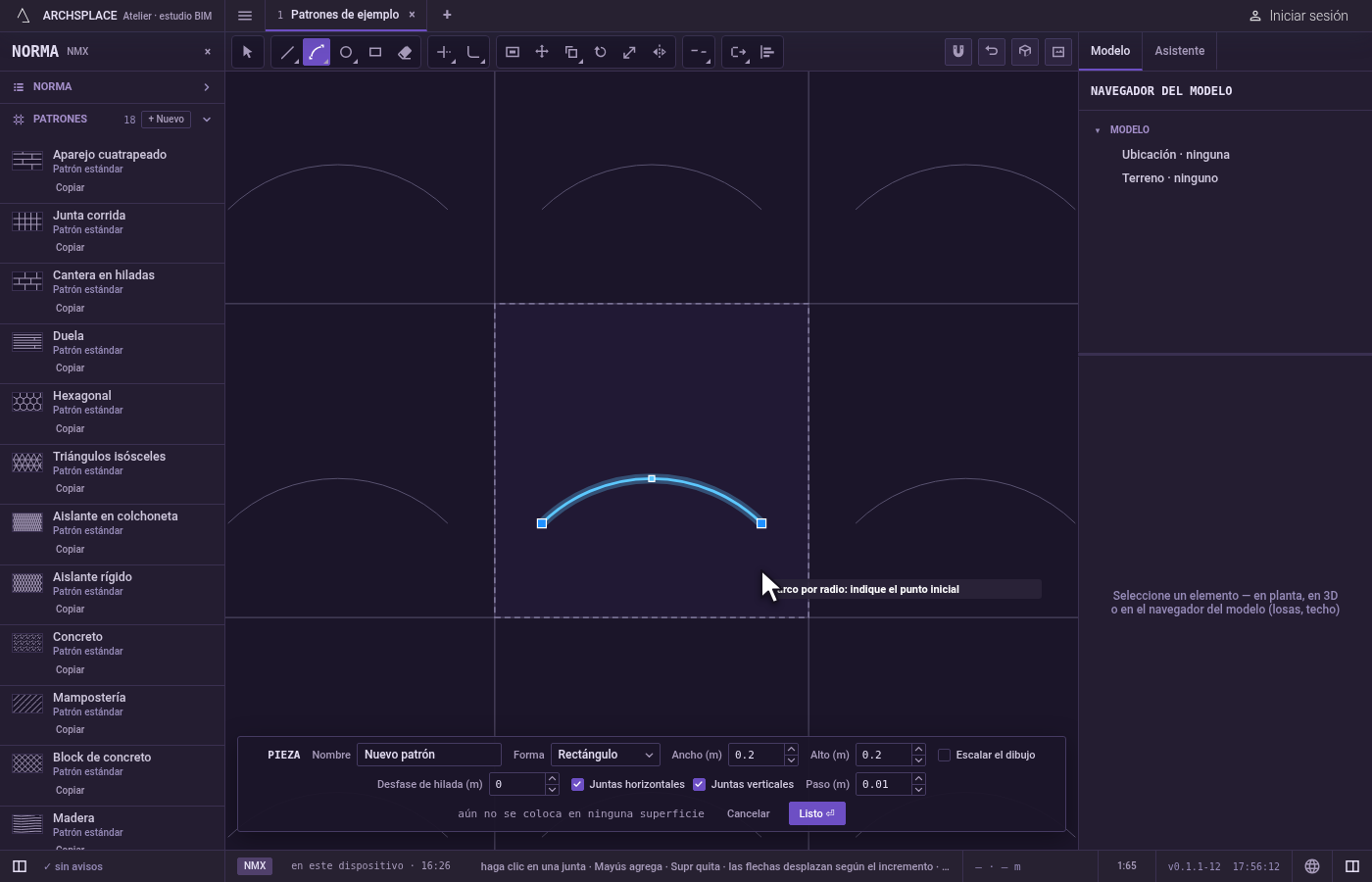

Dibuje el siguiente o termine. El arco se queda, seleccionado, y la herramienta espera un inicio nuevo.
Escdescarta los puntos que colocó y luego deja la herramienta por Seleccionar.Ctrl+Zdeshace el último arco. Presione Listo en la barra al pie para entregar la pieza.
Qué rechaza
- Un radio demasiado corto. Un radio escrito menor que la mitad de la distancia entre los dos extremos no puede alcanzar ambos, y la indicación dice ese punto no forma ninguna figura. Mientras señala, el radio nunca baja de esa mitad.
- Dos extremos que son un mismo punto. No forman ninguna figura, y la indicación lo dice.
- Un arco que sale de la pieza. Si alguna parte de la curva quedaría fuera de la pieza, no se dibuja nada, y el editor dice una forma debe quedar dentro del módulo.
Qué escribe en el contrato
Nada mientras trabaja: el cambio se queda en el editor de piezas, donde Ctrl+Z lo recorre hacia atrás. Cuando presiona Listo, toda la pieza se escribe en los patrones del proyecto en un solo paso que se puede deshacer, cada junta como sus puntos en metros desde la esquina inferior izquierda de la pieza. Un arco se guarda como sus dos extremos con la curva entre ellos, así que sigue siendo un arco verdadero. Un patrón estándar nunca se cambia: Listo guarda la versión propia del proyecto con el mismo nombre, y todas las superficies que lo colocan la siguen. Guardar como nuevo escribe en cambio un patrón nuevo. Cancelar no escribe nada.
Relacionado
Preguntas frecuentes
¿Cómo dibujo un arco de un radio exacto entre dos puntos?
Designe el inicio y el final, apunte hacia el lado donde se debe abombar el arco, escriba el radio y presione Enter.
¿Por qué se rechazó el radio que escribí?
Un radio menor que la mitad de la distancia entre los dos extremos no puede alcanzar ambos, así que no se dibuja ningún arco. Escriba un radio mayor.
¿Esta herramienta puede dibujar más de media circunferencia?
No. Dibuja el arco más corto entre los dos extremos. Para un arco más largo, use Arco por centro o Arco.
